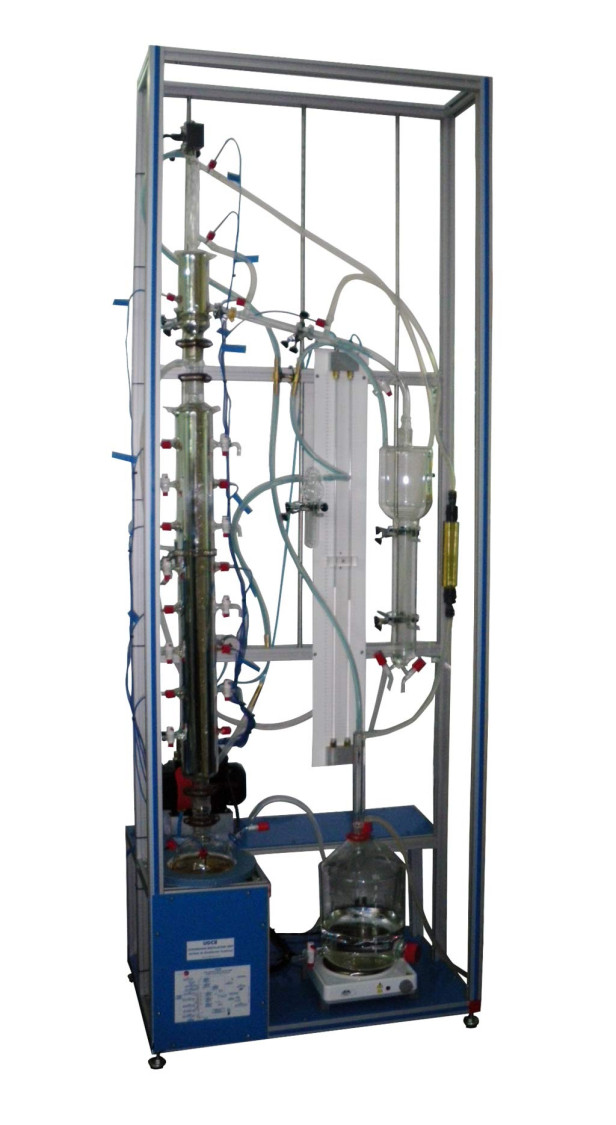

UDCB Equipo de Destilación Continua

11.1.4.- DESTILACIÓN Y CRAQUEO

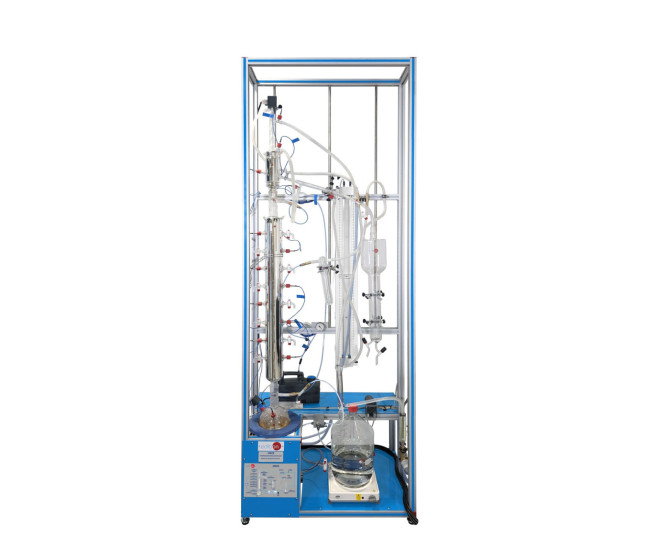

CONTINUOUS DISTILLATION UNIT - UDCB

SISTEMAS INNOVADORES

El Equipo de Destilación Continua, "UDCB", diseñado por EDIBON, es una potente herramienta de laboratorio para el estudio de las variables que afectan al proceso de destilación. El alumno puede investigar los principios que rigen la transferencia de materia y energía, así como, determinar el punto óptimo de funcionamiento para la realización de una gran cantidad de separaciones.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Setting up at Institut Teknologi Sepuluh Nopember (ITS)
Setting up at Institut Teknologi Sepuluh Nopember (ITS)
Today we would like to tell you about our latest installation in Indonesia. At Institut Teknologi Sepuluh Nopember we have installed the following equipment. Our engineers came to the centre to install the equipment and explain how it works to the people responsible for using it.
Leer más

Descripción General

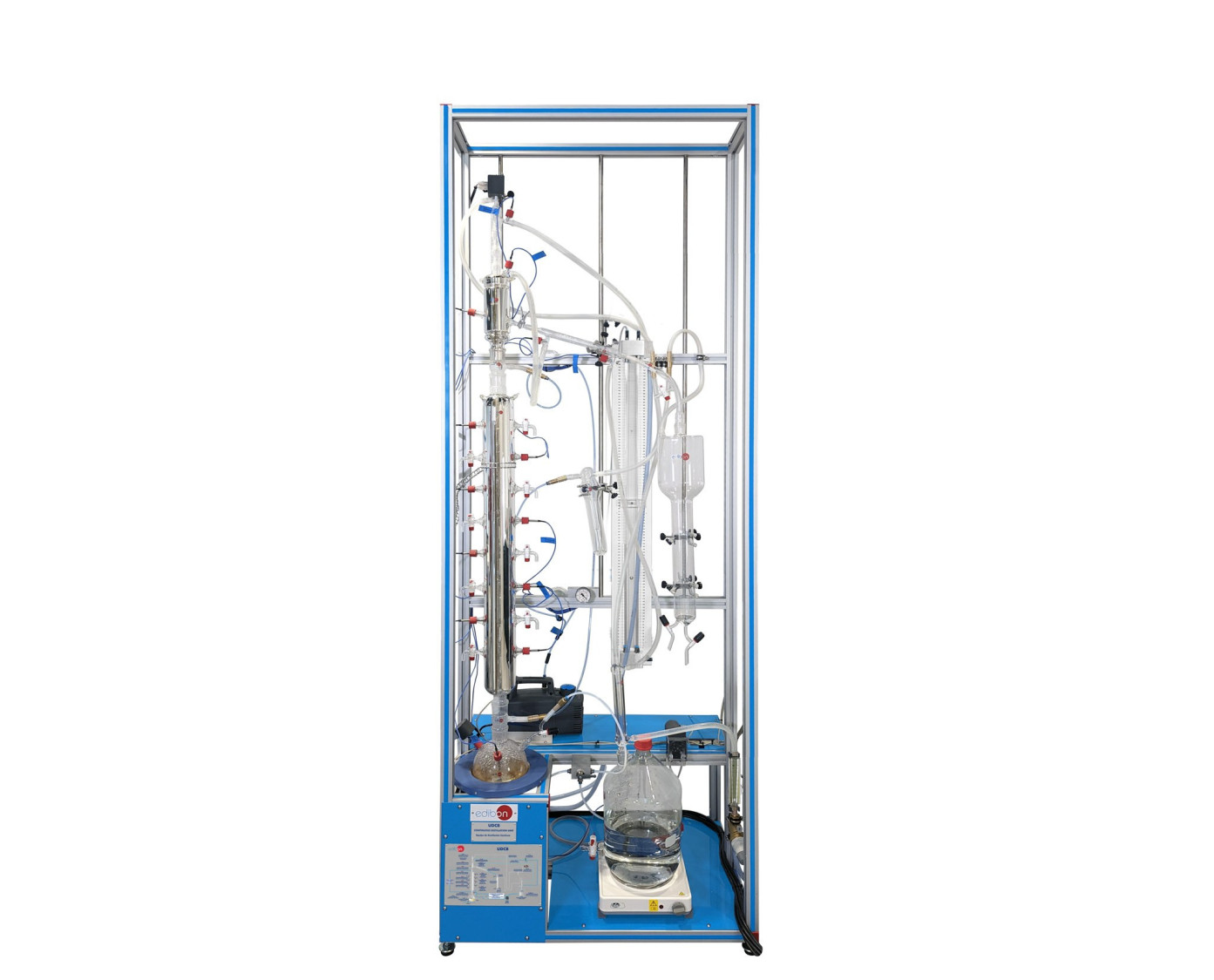

El Equipo de Destilación Continua, "UDCB", está compuesto por un calderín sobre el que pueden adaptarse diferentes tipos de columnas intercambiables (de platos y de relleno (Raschig rings)). Se incluye una columna de ocho platos, un sistema de reflujo, un depósito para la recepción del destilado, una bomba de vacío, y una bomba para efectuar la alimentación en continuo.

El vapor que llega a la cabeza de columna es enviado a un condensador total. El caudal de agua de refrigeración que atraviesa el condensador se regula e indica en un medidor de flujo. La destilación puede llevarse a cabo a presiones reducidas, con ayuda de una bomba de vacío regulable. La pérdida de carga en la columna puede medirse con ayuda de un medidor de presión.

La columna puede trabajar en continuo ó en discontinuo.

Para efectuar la alimentación en continuo se dispone de una bomba que puede inyectar el alimento directamente en el calderín o en cualquiera de los platos.

Las temperaturas del sistema se miden mediante sensores situados en posiciones estratégicas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Preparación de disoluciones.
  2. Técnicas analíticas de valoración.
  3. Llenado de la columna.
  4. Trabajo en discontinuo.Trabajo en continuo.
  5. Obtención del diagrama de McCabe-Thiele. Sin reflujo.
  6. Obtención del número de platos. Sin reflujo.
  7. Cálculos de rendimiento. Sin reflujo.
  8. Variación de la composición del destilado: razón de reflujo constante.
  9. Composición constante del destilado: variación de la razón de reflujo.
  10. Composición constante del destilado: variación de la razón de reflujo.
  11. Alimentación en continuo de la columna.
  12. Balances de materia y energía.
  13. Estudios fluidodinámicos de platos, incluyendo pérdida de carga y anegación de la columna.
  14. Estudio del efecto de la temperatura de alimentación en procesos continuos.
  15. Cálculo del número de pisos teóricos en las columnas de platos, y de la altura equivalente de un piso teórico (AEPT) en las columnas de relleno (Raschig rings).
  16. Seguimiento de las temperaturas en todos los platos de la columna (columnas de platos).
  17. Estudio de la eficacia de la rectificación a diferentes presiones.
  18. Efecto del pre-calentamiento del líquido de alimentación.
  19. Efecto de la posición del líquido de alimentación.
  20. Demostración de la destilación azeotrópica.
  21. Estudio de intercambio de calor en refrigerantes de vidrio.
