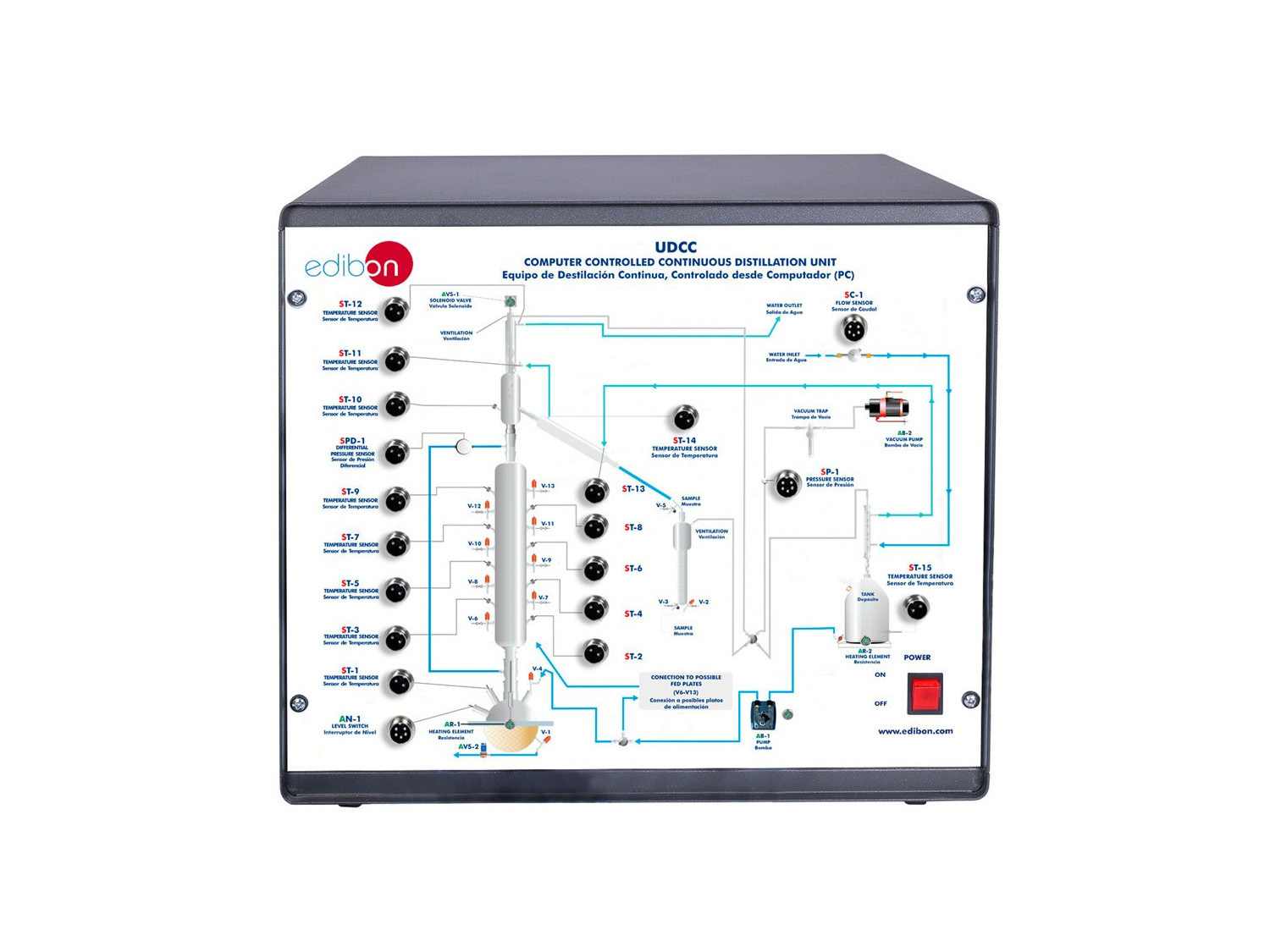

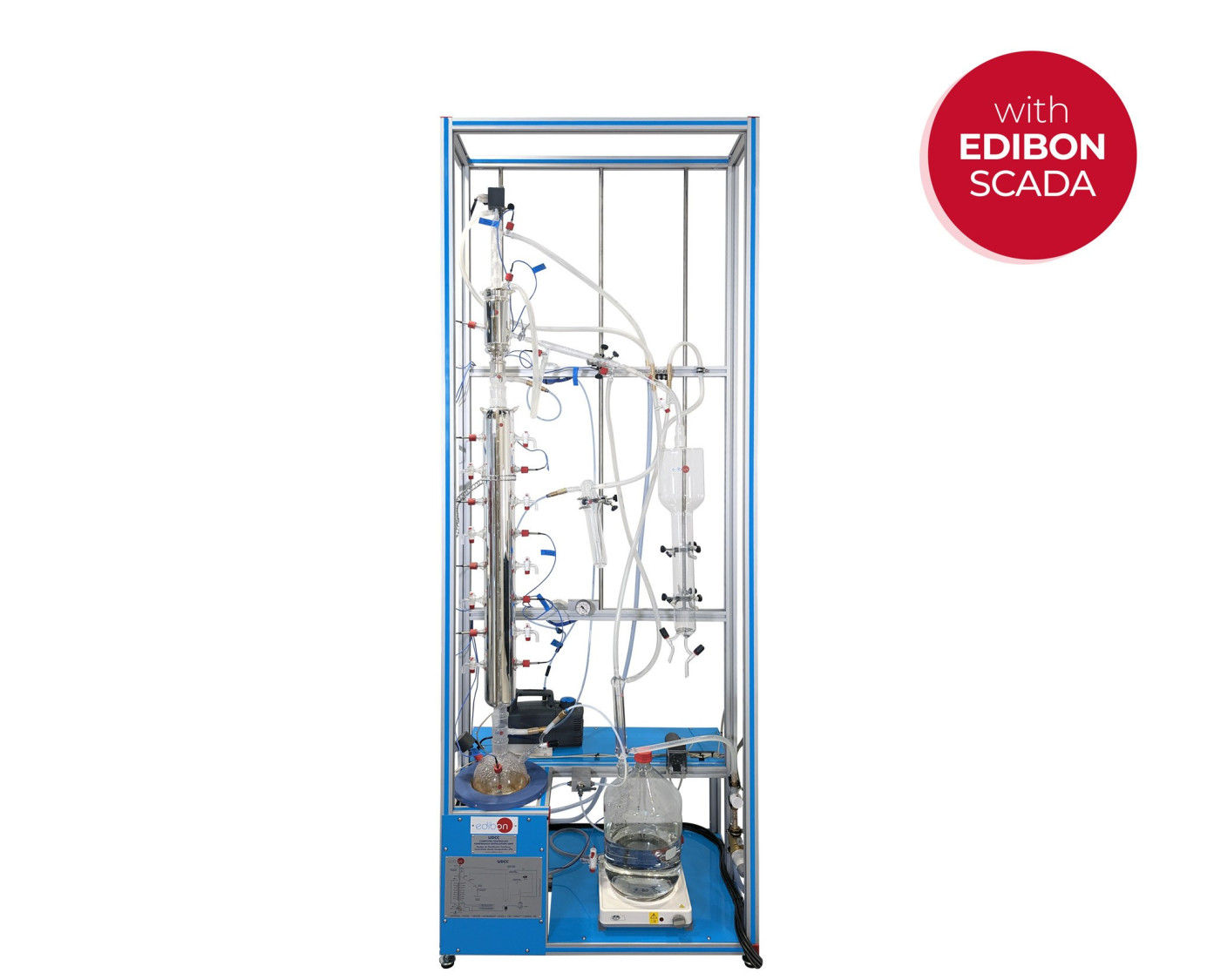

Equipo UDCC completo

COMPUTER CONTROLLED CONTINUOUS DISTILLATION UNIT - UDCC
COMPUTER CONTROLLED CONTINUOUS DISTILLATION UNIT - UDCC

SISTEMAS INNOVADORES

El Equipo de Destilación Continua, Controlado desde Computador (PC), "UDCC", diseñado por EDIBON, es una potente herramienta de laboratorio para el estudio de las variables que afectan al proceso de destilación. El alumno puede investigar los principios que rigen la transferencia de materia y energía, así como, determinar el punto óptimo de funcionamiento para la realización de una gran cantidad de separaciones.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Setting up at the Universidad Centroamericana José Simeón Cañas (UCA) in El Salvador
Setting up at the Universidad Centroamericana José Simeón Cañas (UCA) in El Salvador
Recently, we have had the pleasure of making an installation at the at the Universidad Centroamericana José Simeón Cañas (UCA) in El Salvador
Leer más
Installation at UAH - University of Alabama in Huntsville
Installation at UAH - University of Alabama in Huntsville
We continue to expand and help with training to more universities. This time we move to The University of Alabama in Huntsville ,in Huntsville. There, students can enjoy and learn with #UDCC, Computer Controlled Continuous Distillation Unit, the variables that affect the distillation process. It...
Leer más
Installation at UPV/EHU - San Sebastian
Installation at UPV/EHU - San Sebastian
The EDIBON team has carried out a new installation, this time in our country, at the International UPV/EHU. Now, students and professors of the university have the possibility to continue their studies with the Computer Controlled Continuous Distillation, UDCC, the Computer Controlled Test Bench...
Leer más

Descripción General

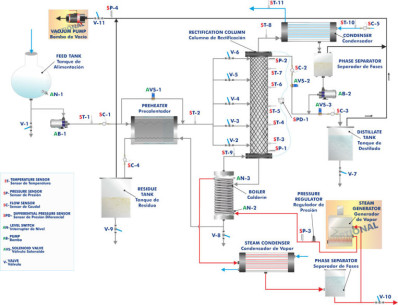

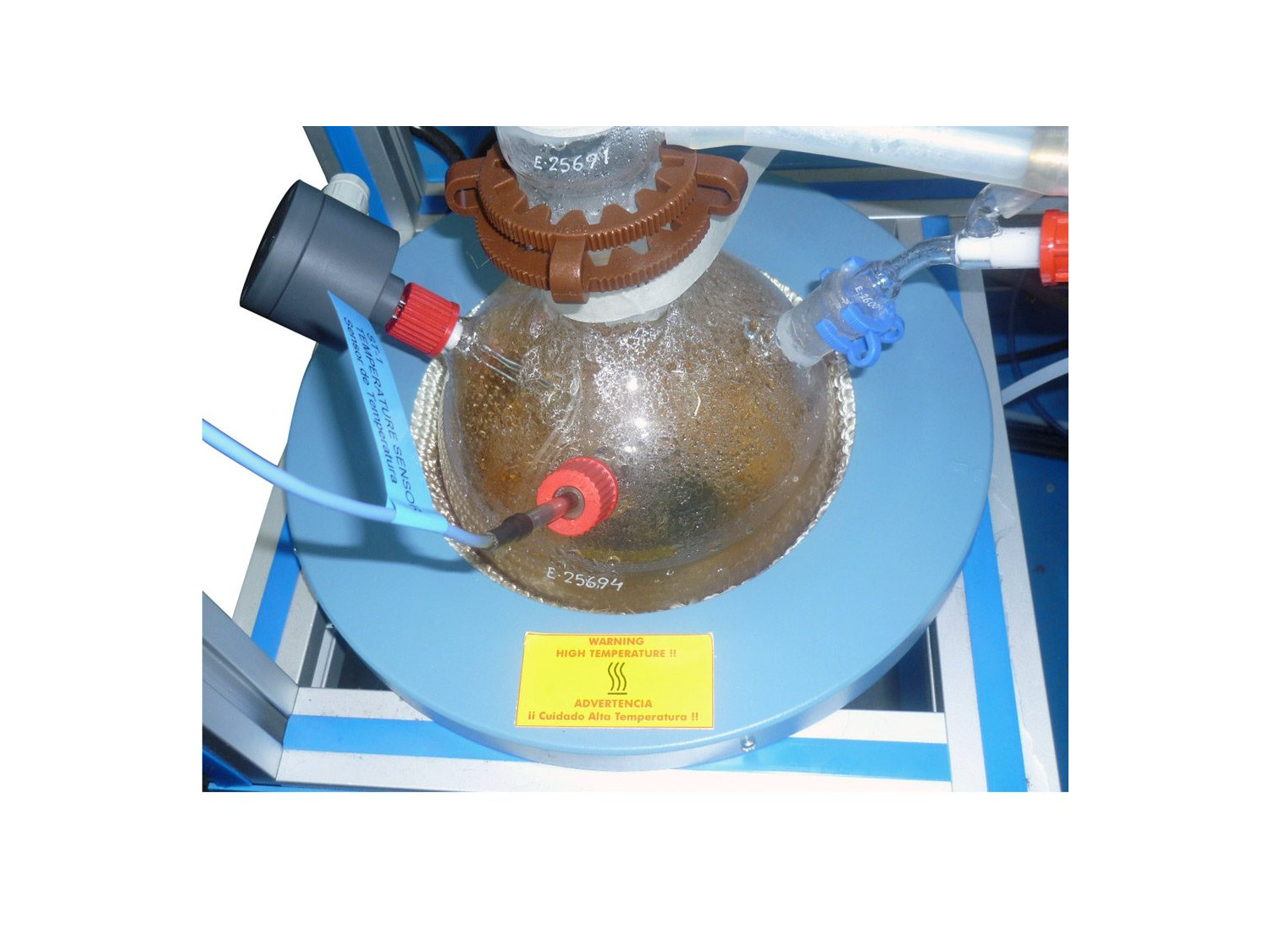

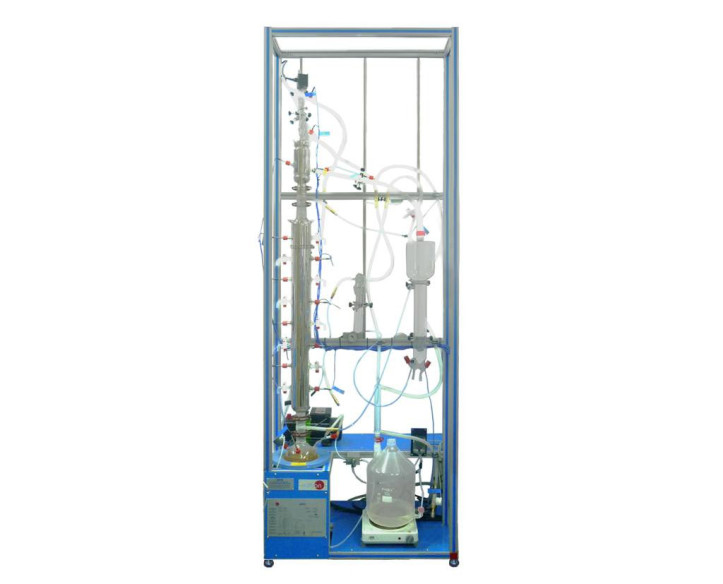

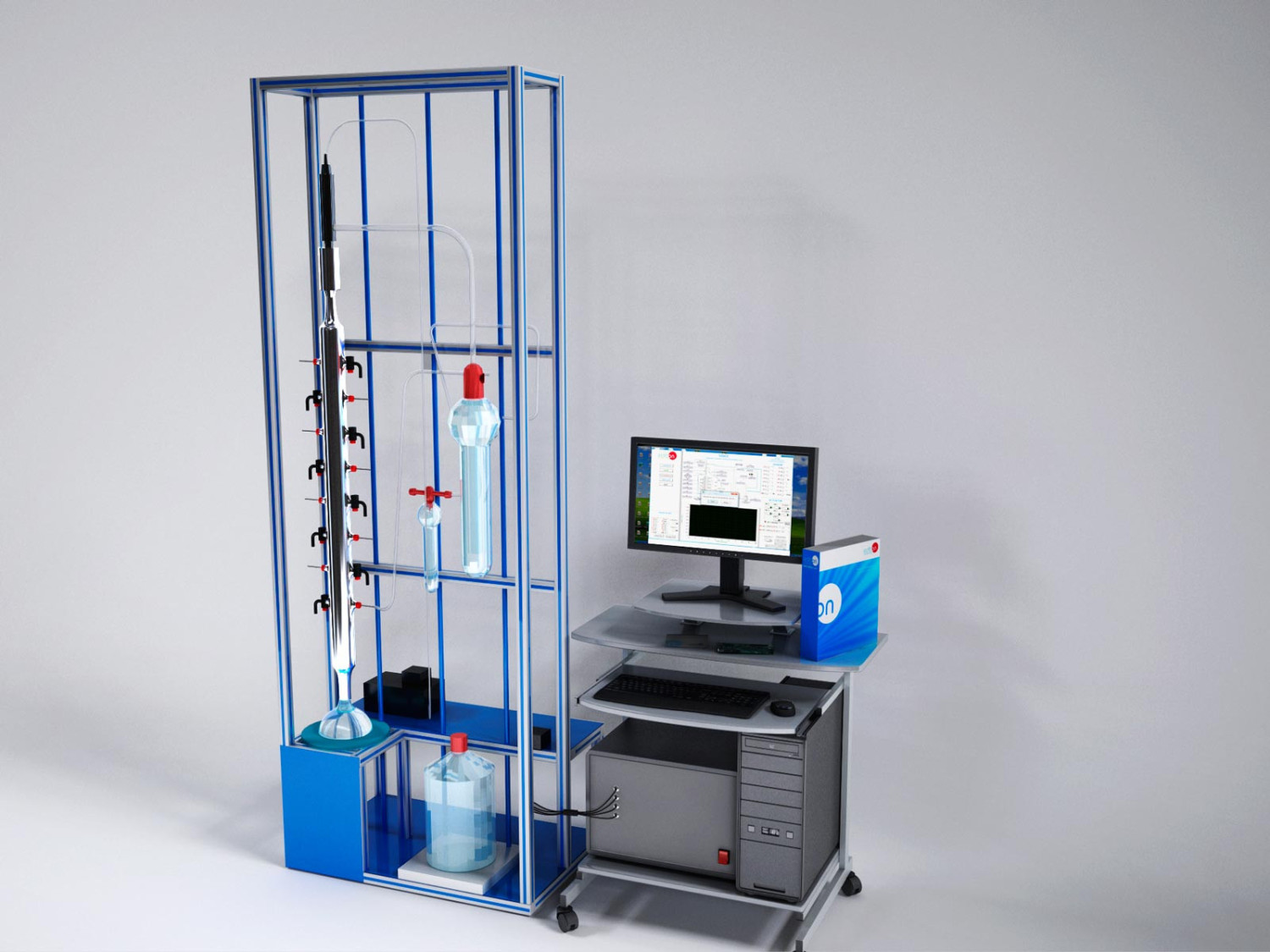

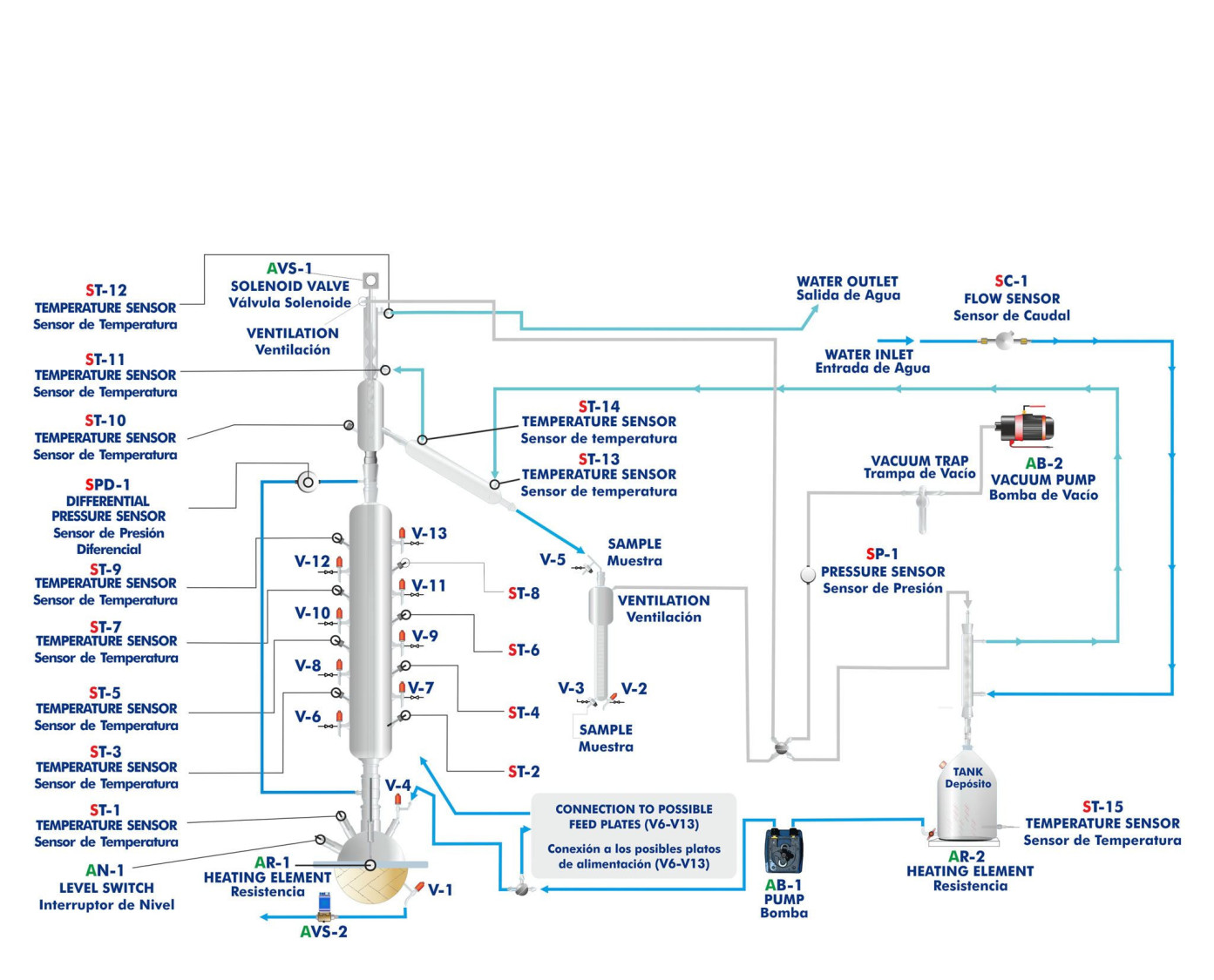

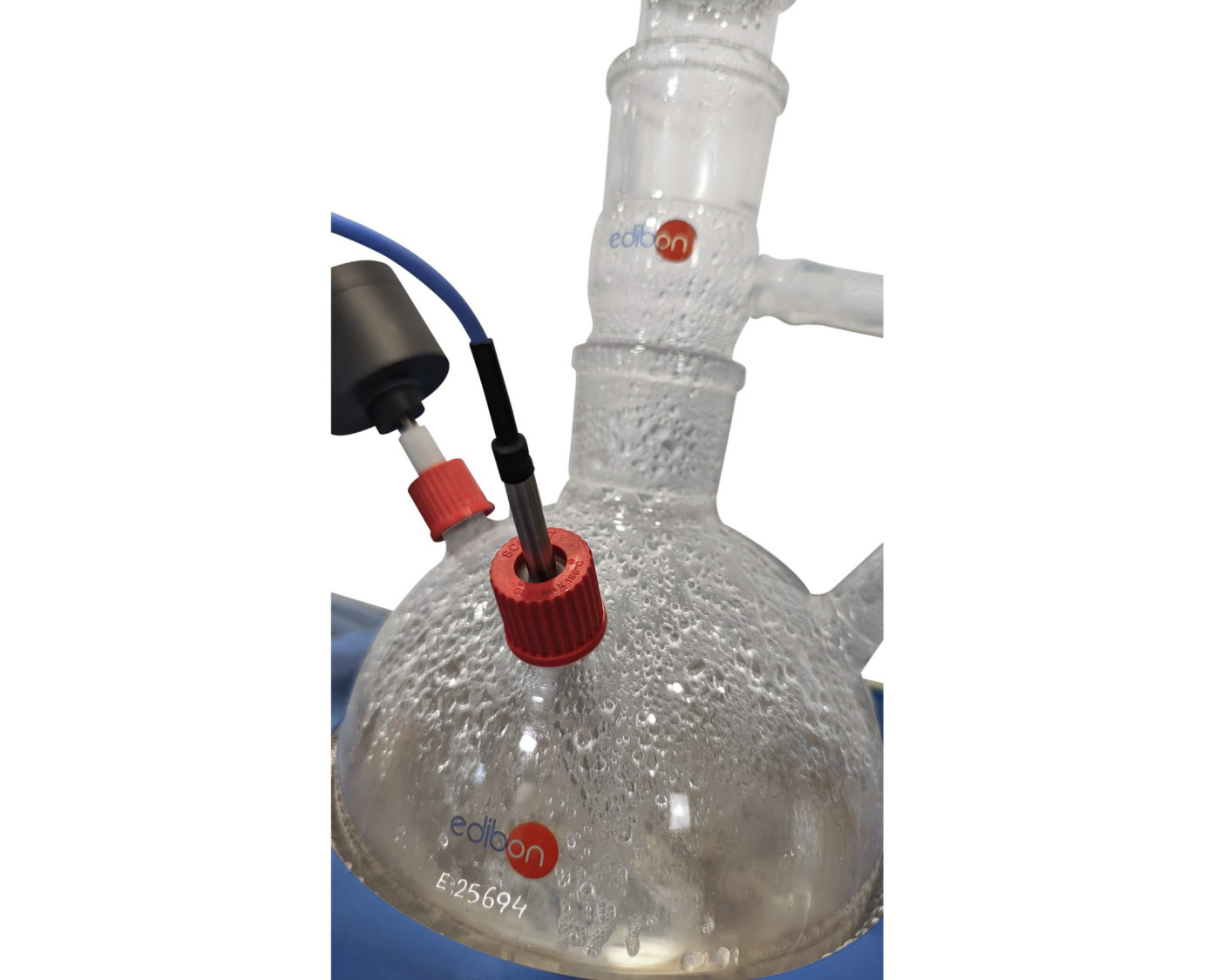

El Equipo de Destilación Continua, Controlado desde Computador (PC), "UDCC", está básicamente compuesto por un calderín sobre el que pueden adaptarse diferentes tipos de columnas (de platos y de relleno (Raschig rings). Se incluye una columna de ocho platos, un sistema de reflujo, un depósito para la recepción del destilado, una bomba de vacío, y una bomba para efectuar la alimentación en continuo.

El vapor que llega a la cabeza de columna es enviado a un condensador total. El caudal de agua de refrigeración que atraviesa el condensador se regula e indica en un sensor de caudal. La destilación puede llevarse a cabo a presiones reducidas con ayuda de una bomba de vacío regulable. La pérdida de carga en la columna puede medirse con ayuda de un sensor de presión.

La columna puede trabajar en continuo ó en discontinuo.

Para efectuar la alimentación en continuo se dispone de una bomba que puede inyectar el alimento directamente en el calderín o en cualquiera de los platos.

Las temperaturas del sistema se miden mediante sensores situados en posiciones estratégicas.

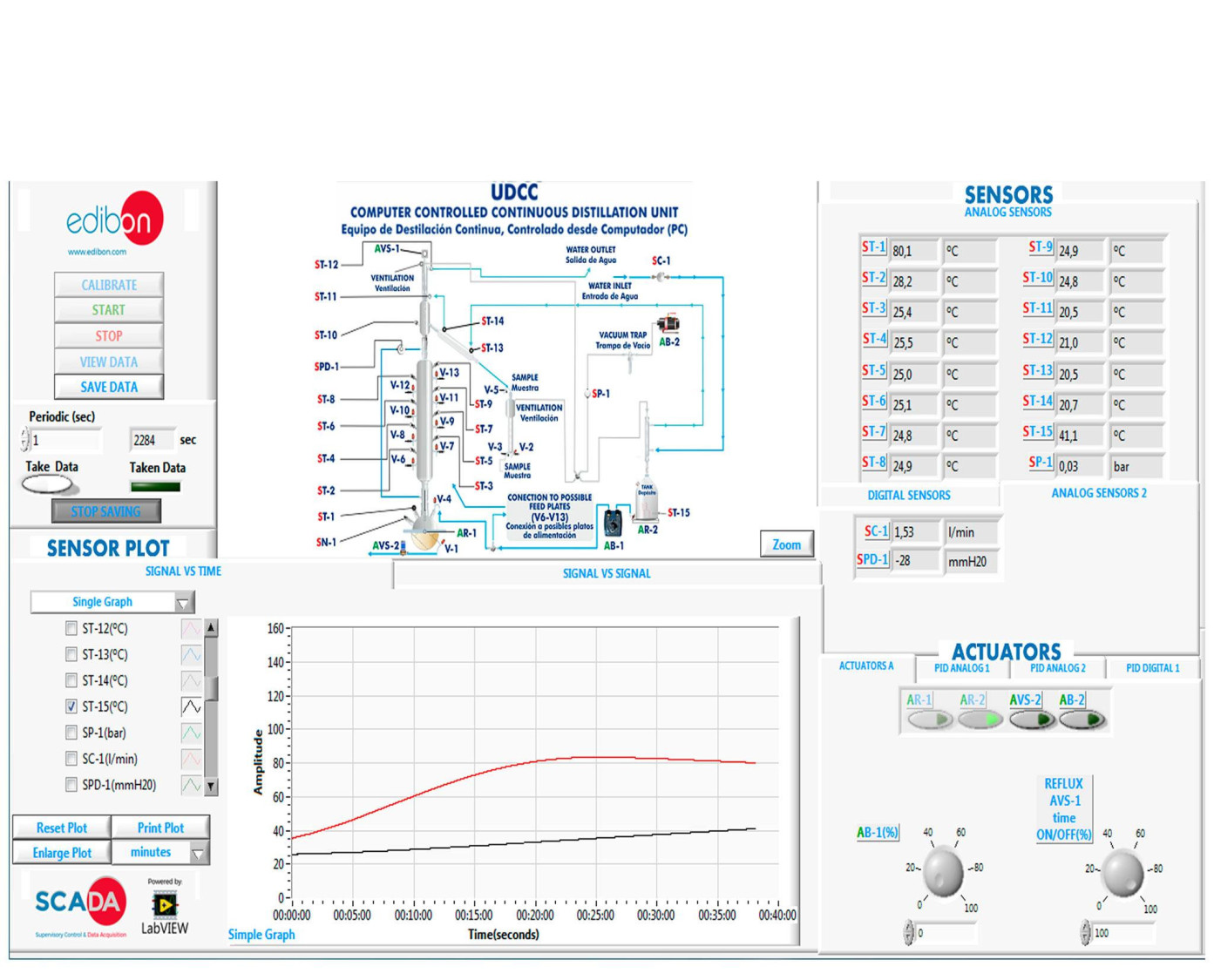

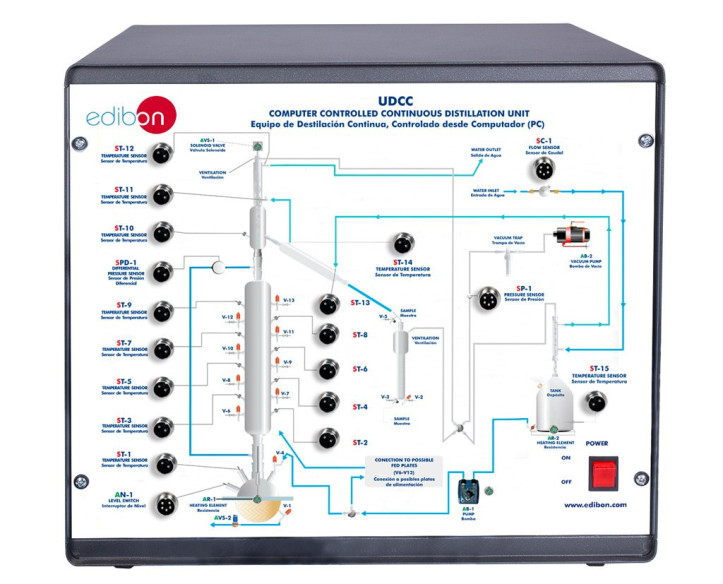

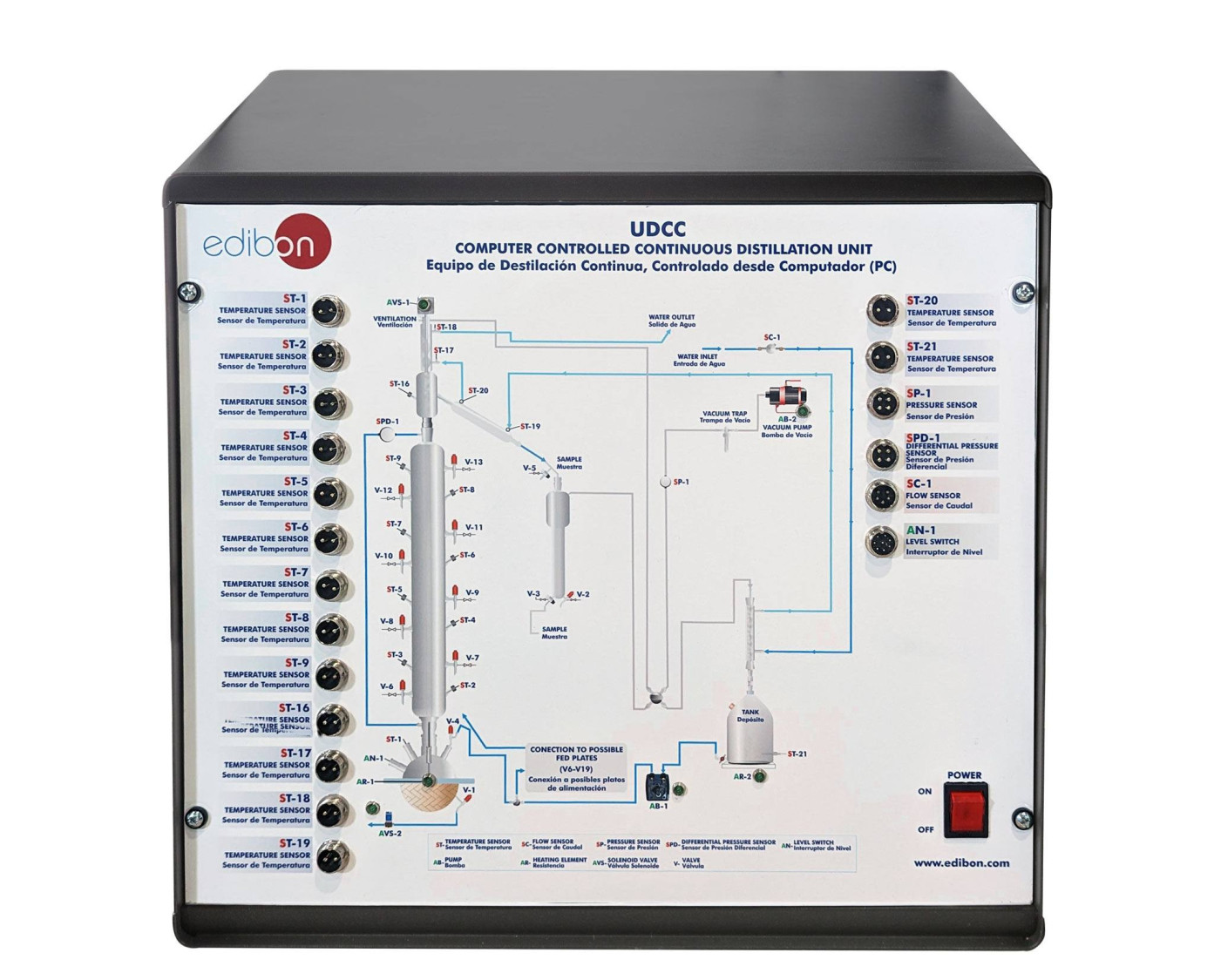

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Preparación de disoluciones.
  2. Técnicas analíticas de valoración.
  3. Llenado de la columna.
  4. Trabajo en discontinuo. Trabajo en continuo.
  5. Obtención del diagrama de McCabe-Thiele. Sin reflujo.
  6. Obtención del número de platos. Sin reflujo.
  7. Cálculos de rendimiento. Sin reflujo.
  8. Variación de la composición del destilado: razón de reflujo constante.
  9. Composición constante del destilado: variación de la razón de reflujo.
  10. Composición constante del destilado: razón de reflujo constante.
  11. Alimentación en continuo de la columna.
  12. Balances de materia y energía.
  13. Estudios fluidodinámicos de platos, incluyendo pérdida de carga y anegación de la columna.
  14. Estudio del efecto de la temperatura de alimentación en procesos continuos.
  15. Cálculo del número de pisos teóricos en las columnas de platos, y de la altura equivalente de un piso teórico (AEPT) en las columnas de relleno (Raschig rings).
  16. Seguimiento de las temperaturas en todos los platos de la columna (columnas de platos).
  17. Estudio de la eficacia de la rectificación a diferentes presiones.
  18. Efecto del pre-calentamiento del líquido de alimentación.
  19. Efecto de la posición del líquido de alimentación.
  20. Demostración de la destilación azeotrópica.
  21. Trabajo a diferentes aportes de calefacción con regulación a través del computador (PC).
  22. Estudios de intercambio de calor en refrigerantes de vidrio.
  23. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de la bomba dosificadora.
  2. Estudio de controles PID.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo UDCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo UDCC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.

EQUIPOS SIMILARES DISPONIBLES

CONTINUOUS DISTILLATION UNIT - UDCB
  • UDCB
Disponible
11.1.4.- DESTILACIÓN Y CRAQUEO
UDCB
Equipo de Destilación Continua

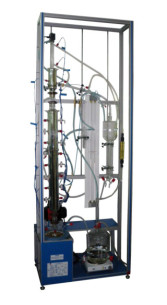

El Equipo de Destilación Continua, "UDCB", está compuesto por un calderín sobre el que pueden adaptarse diferentes tipos de columnas intercambiables (de platos y de relleno (Raschig rings)). Se incluye una columna de ocho platos, un sistema de...
Ver Equipo
BATCH DISTILLATION UNIT - UDDB
  • UDDB
Disponible
11.1.4.- DESTILACIÓN Y CRAQUEO
UDDB
Equipo de Destilación Discontinua

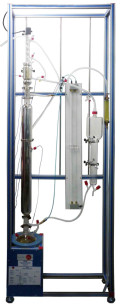

El Equipo de Destilación Discontinua, "UDDB", está compuesto básicamente por un calderín en el que pueden adaptarse diferentes tipos de columnas intercambiables (de platos y de Anillos Raschig). Se incluye una columna de ocho platos, un sistema de...
