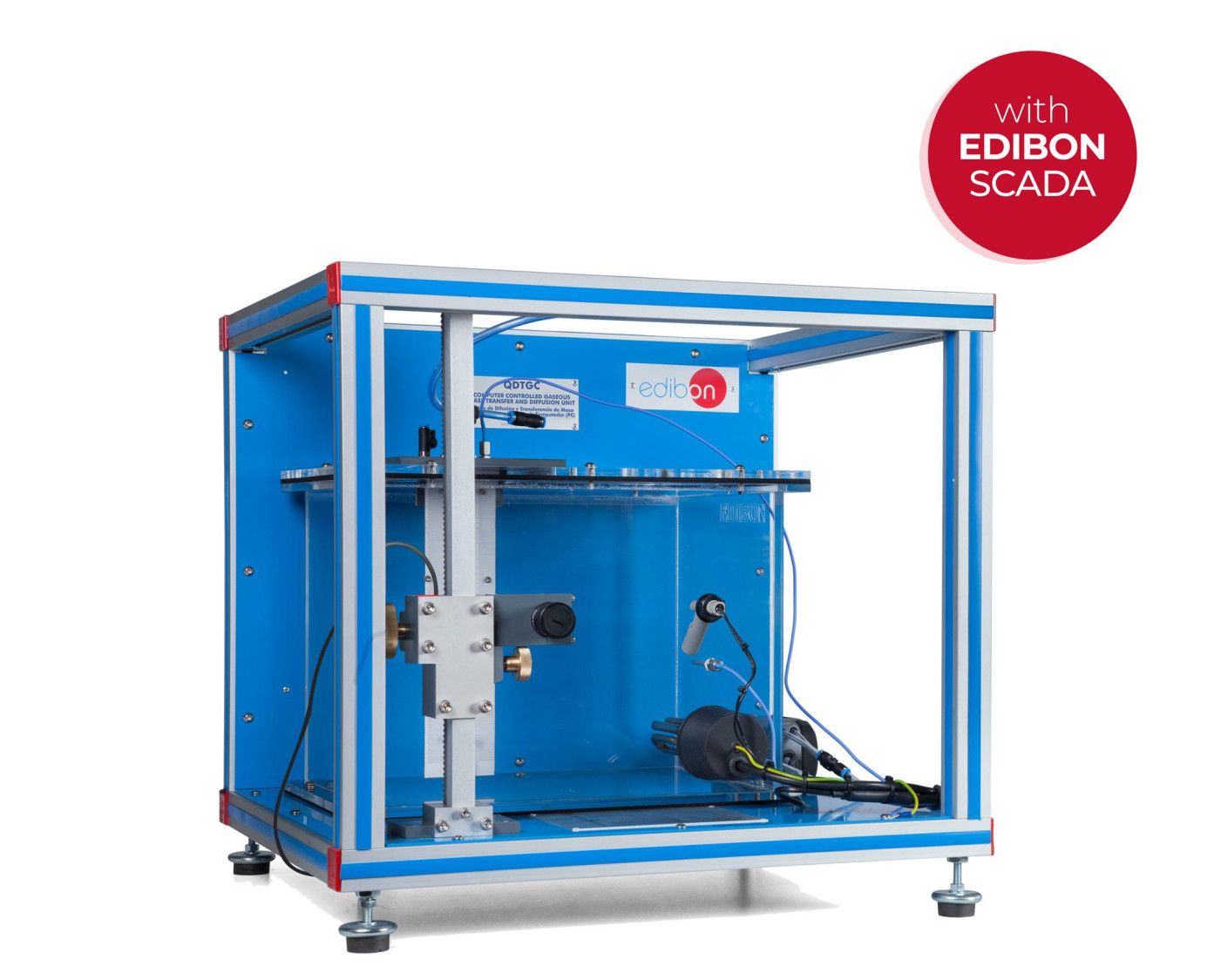

QDTGC Equipo de Difusión y Transferencia de Masa Gaseosa, Controlado desde Computador (PC)

El Equipo de Difusión y Transferencia de Masa Gaseosa, Controlado desde Computador (PC), "QDTGC", permite a los estudiantes familiarizarse con las nociones teóricas acerca de las operaciones unitarias de transferencia de masa, concretamente de la difusión de un líquido volátil en un gas inerte, obteniendo datos y resultados experimentales muy útiles para la óptima comprensión práctica del proceso y, por tanto, para la formación técnica de los alumnos.

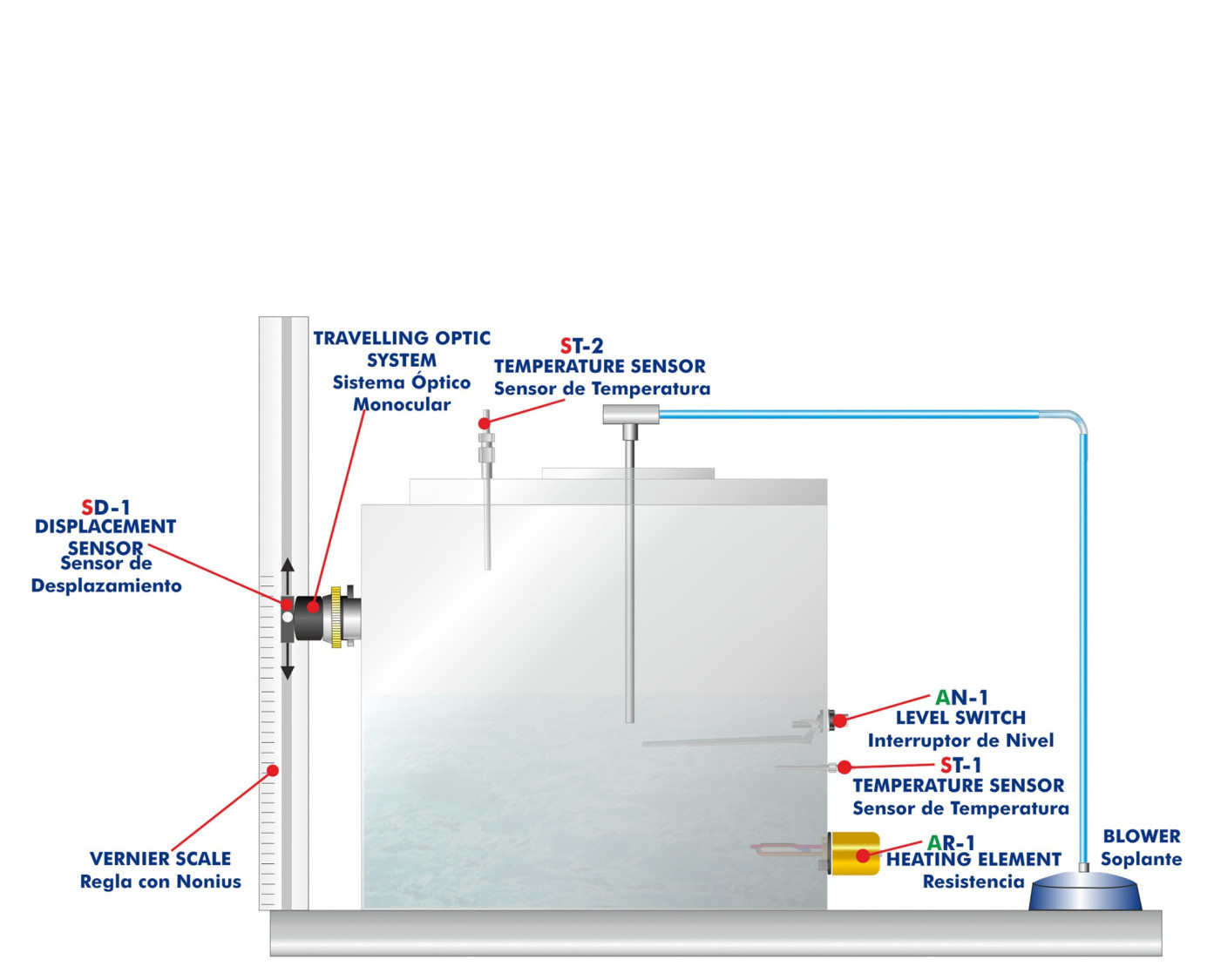

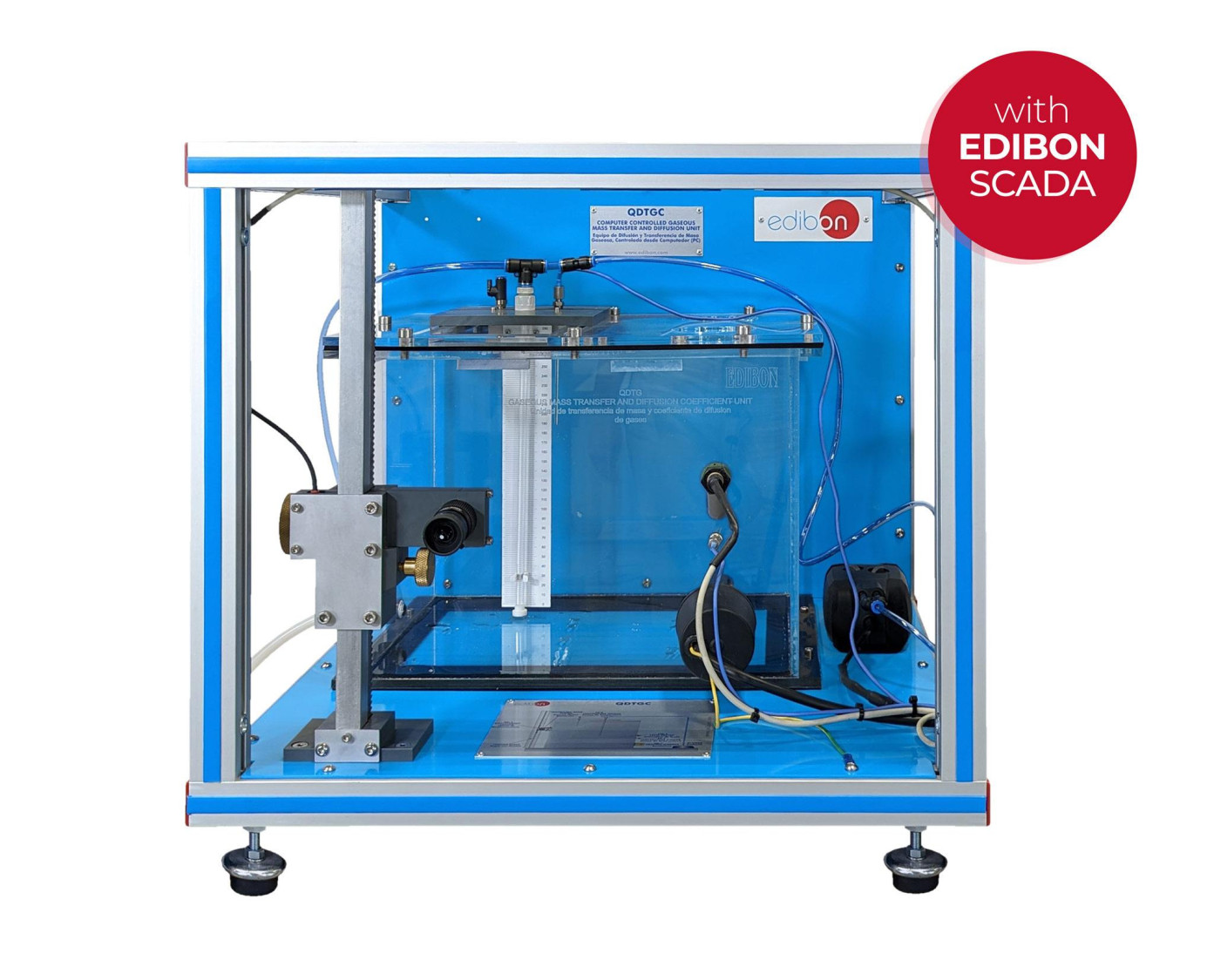

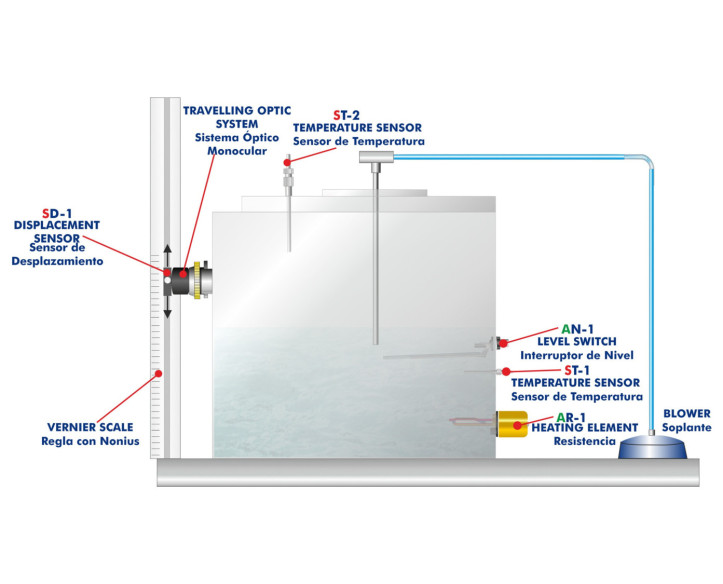

El equipo consiste en un tubo vertical tipo capilar que contendrá un disolvente volátil (líquido A) y un gas (aire) que fluirá horizontalmente en régimen laminar en el extremo superior del tubo. Este aire es introducido por una soplante controlada desde computador (PC).

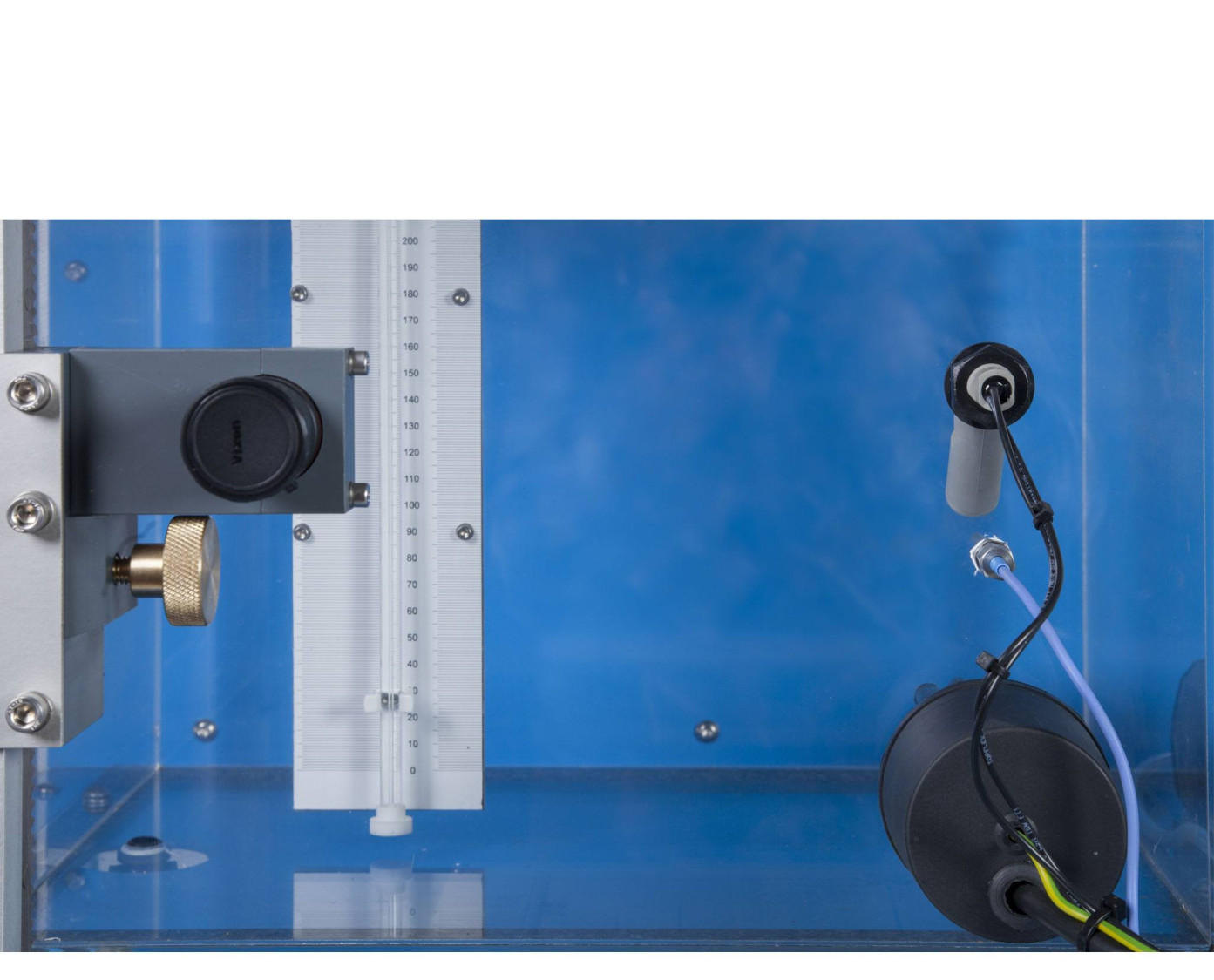

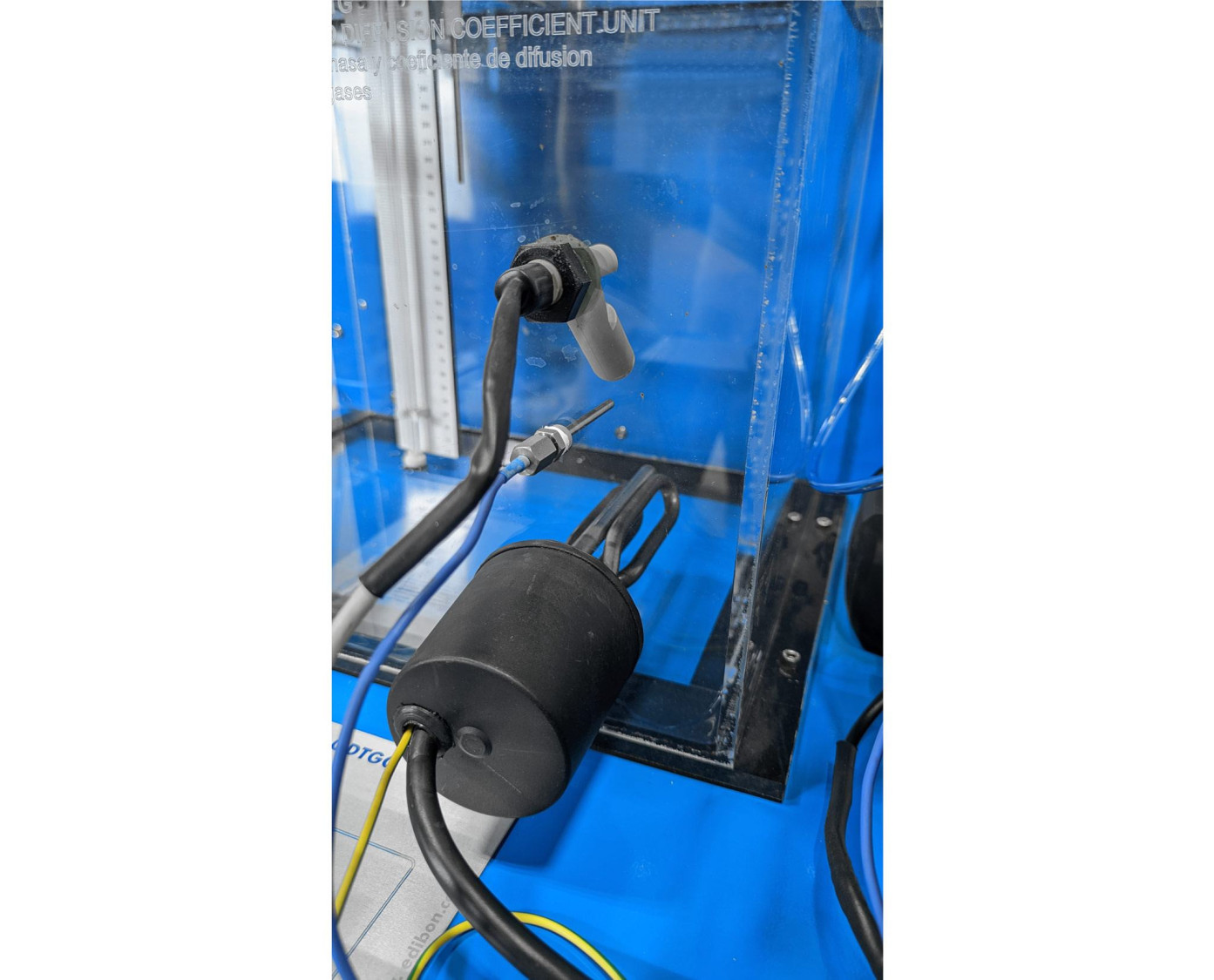

El capilar se introducirá en un baño termostático de temperatura regulable controlado desde computador (PC), que ejercerá su función mediante el método conocido popularmente como "baño Maria". El disolvente lentamente se irá evaporando por la energía térmica del baño, y debido al gradiente de concentración, el disolvente gaseoso se difundirá hacia arriba, desde la superficie del disolvente líquido hacia el aire puro. El flujo de aire transportará las moléculas de disolvente, reduciéndose el volumen de disolvente líquido en el tubo. Para medir esta diferencia de nivel, se dispone de un sistema óptico con ajuste de enfoque de precisión y sensor de desplazamiento.

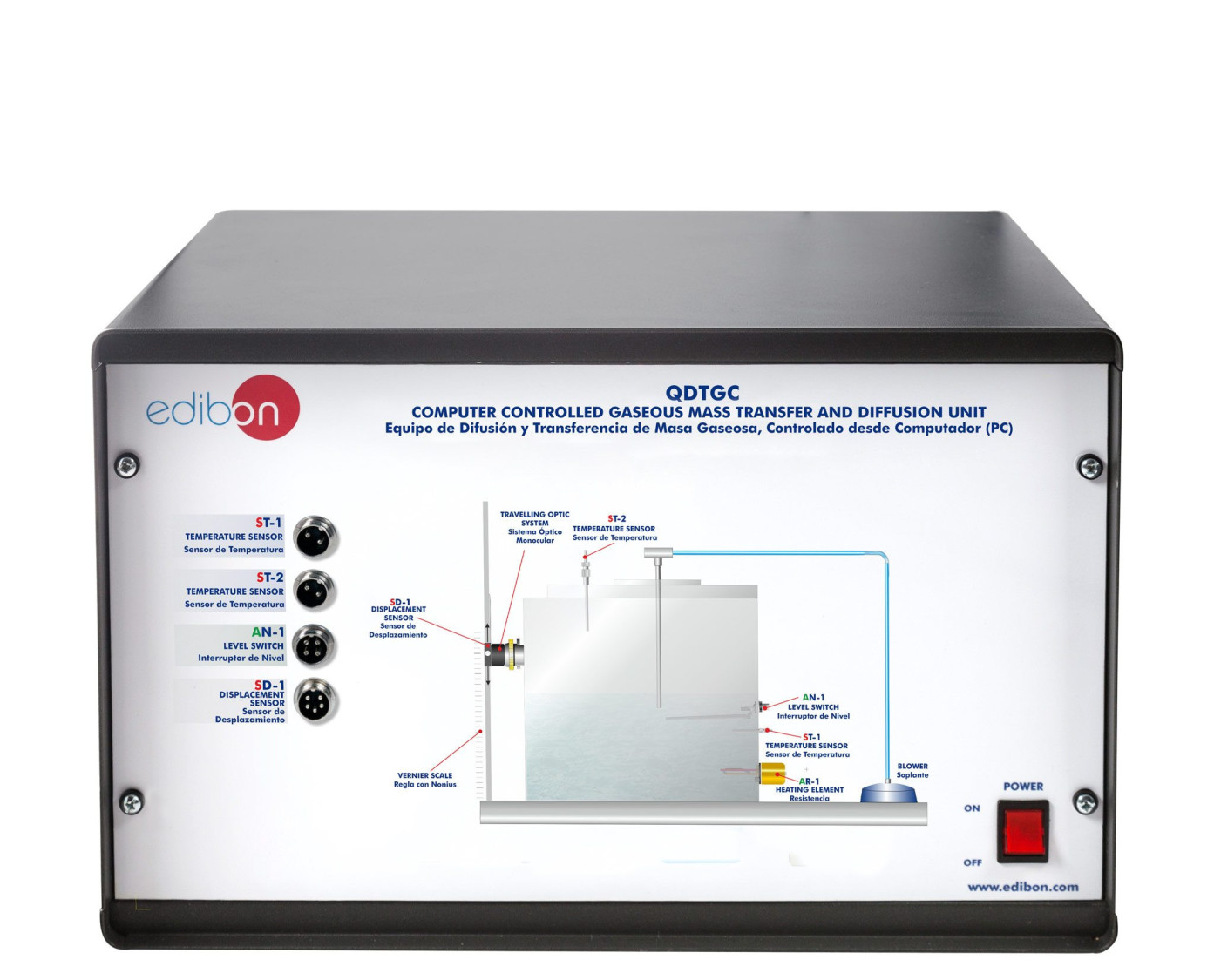

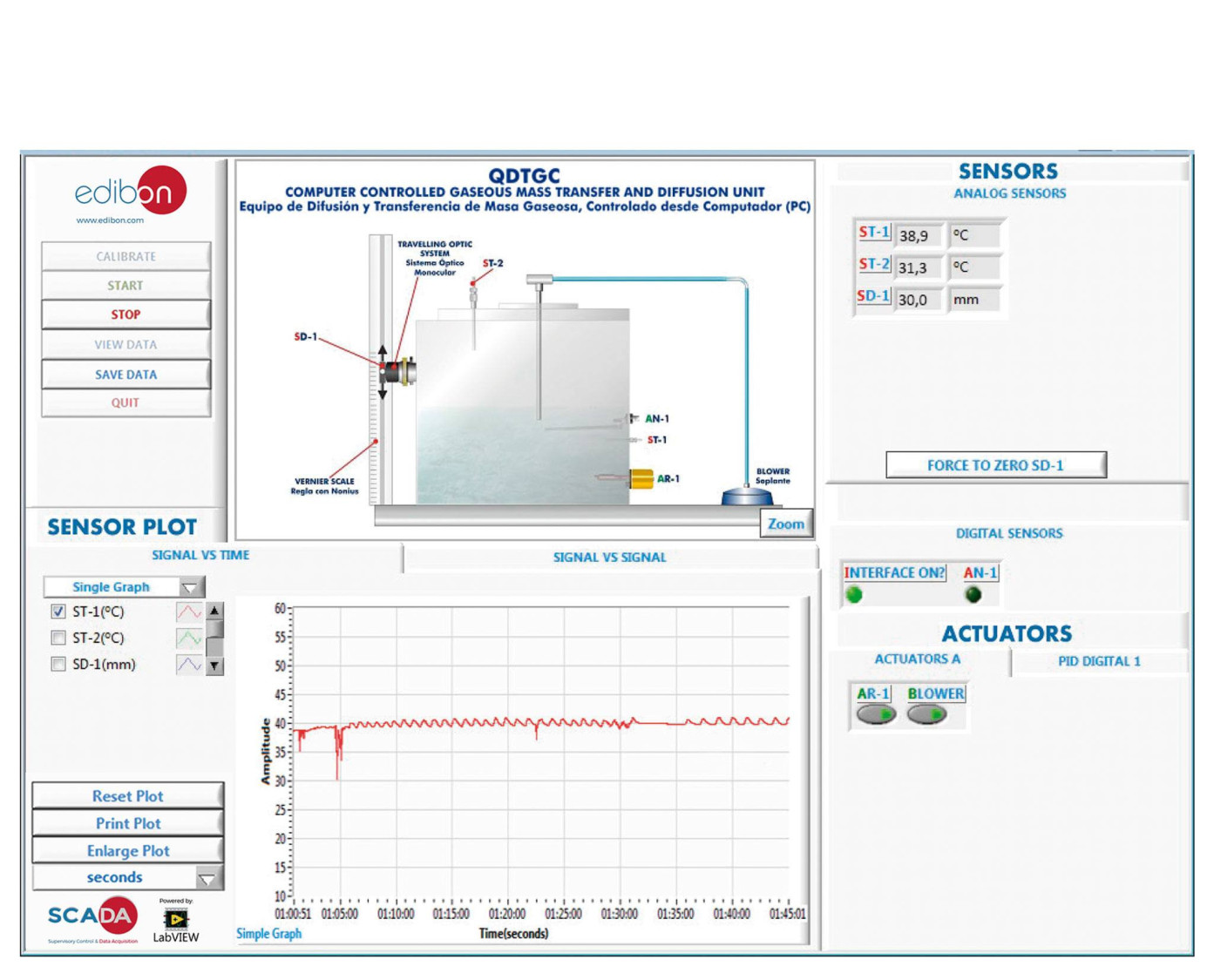

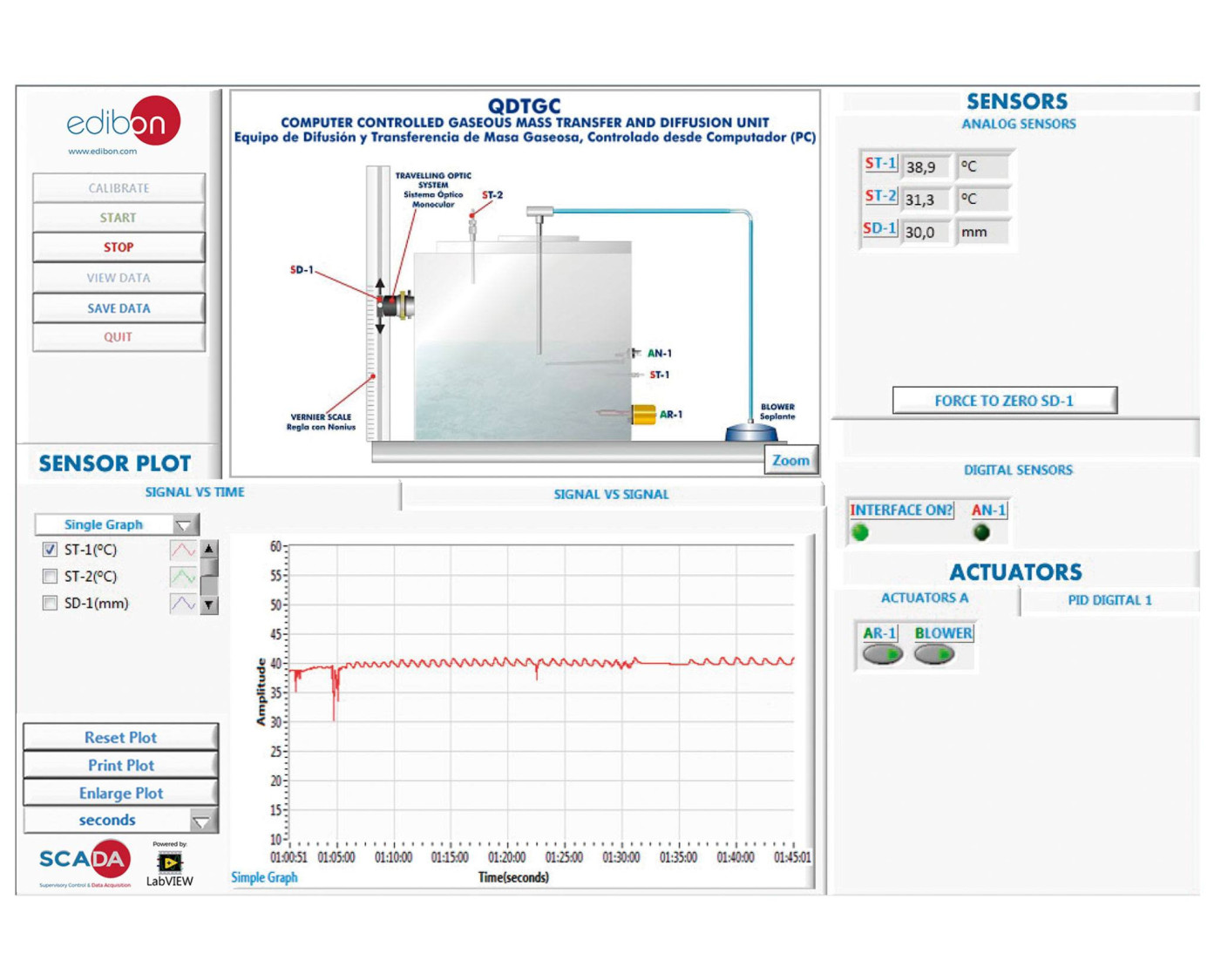

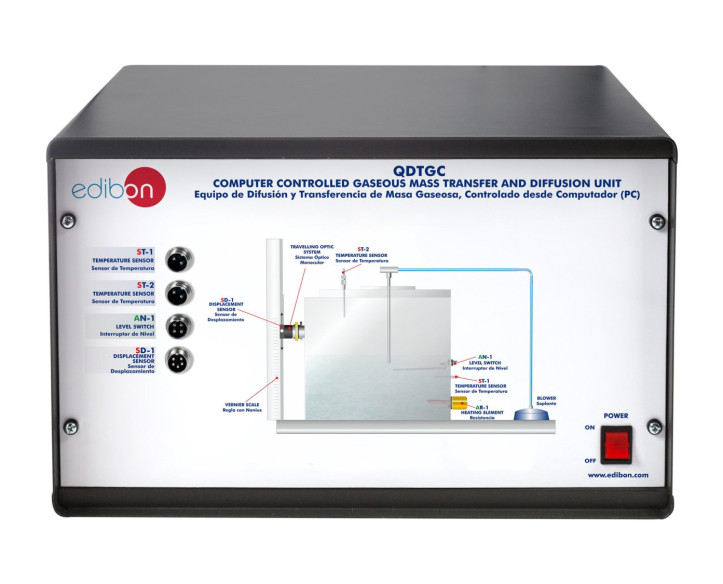

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
