Descripción General
El Equipo de Energía Eólica, Controlado desde Computador (PC), "EEEC", contiene un aerogenerador a escala de laboratorio, y se emplea para estudiar la conversión de la energía eólica cinética en energía eléctrica y para estudiar la influencia de ciertos factores en su generación.

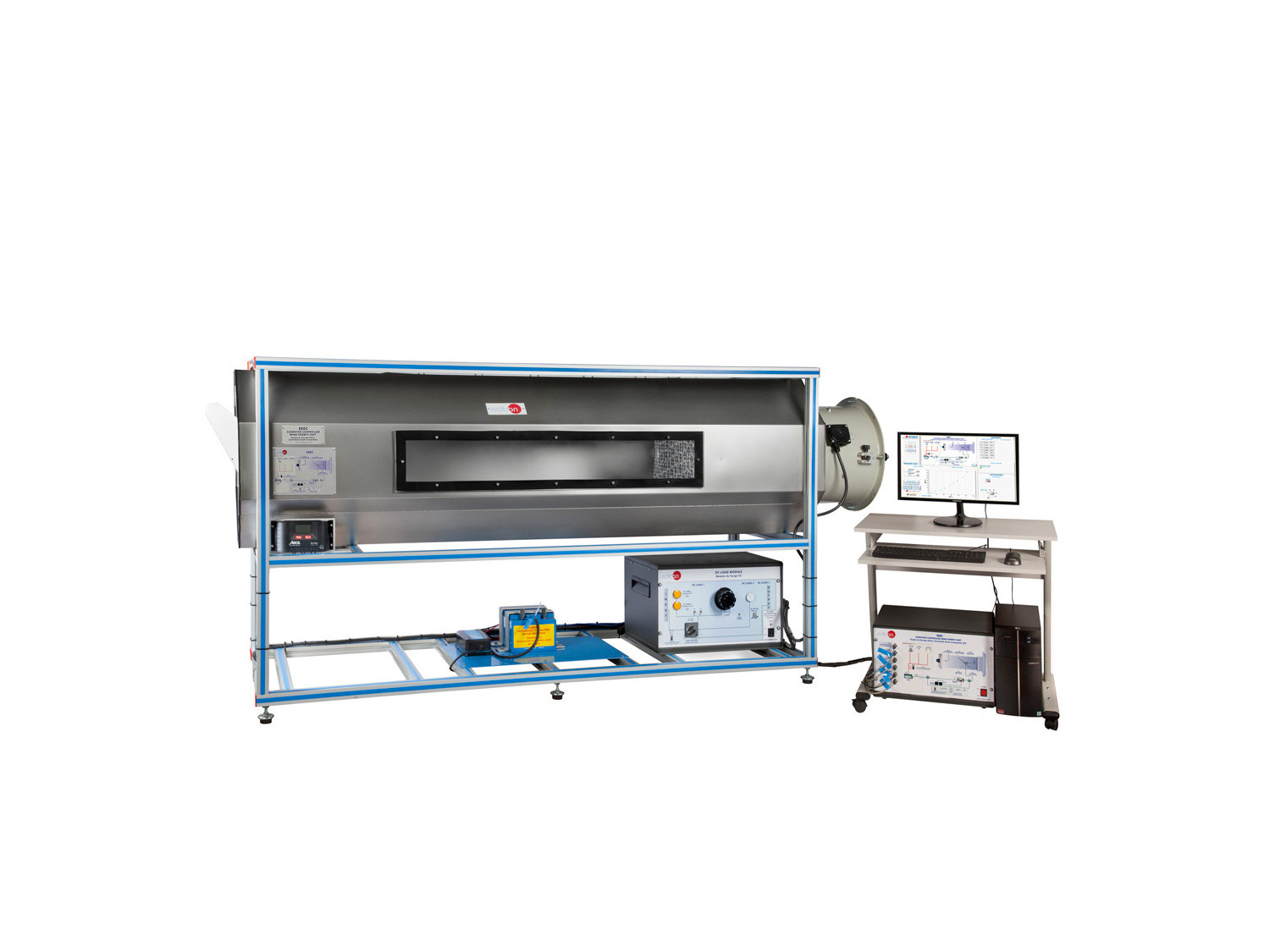

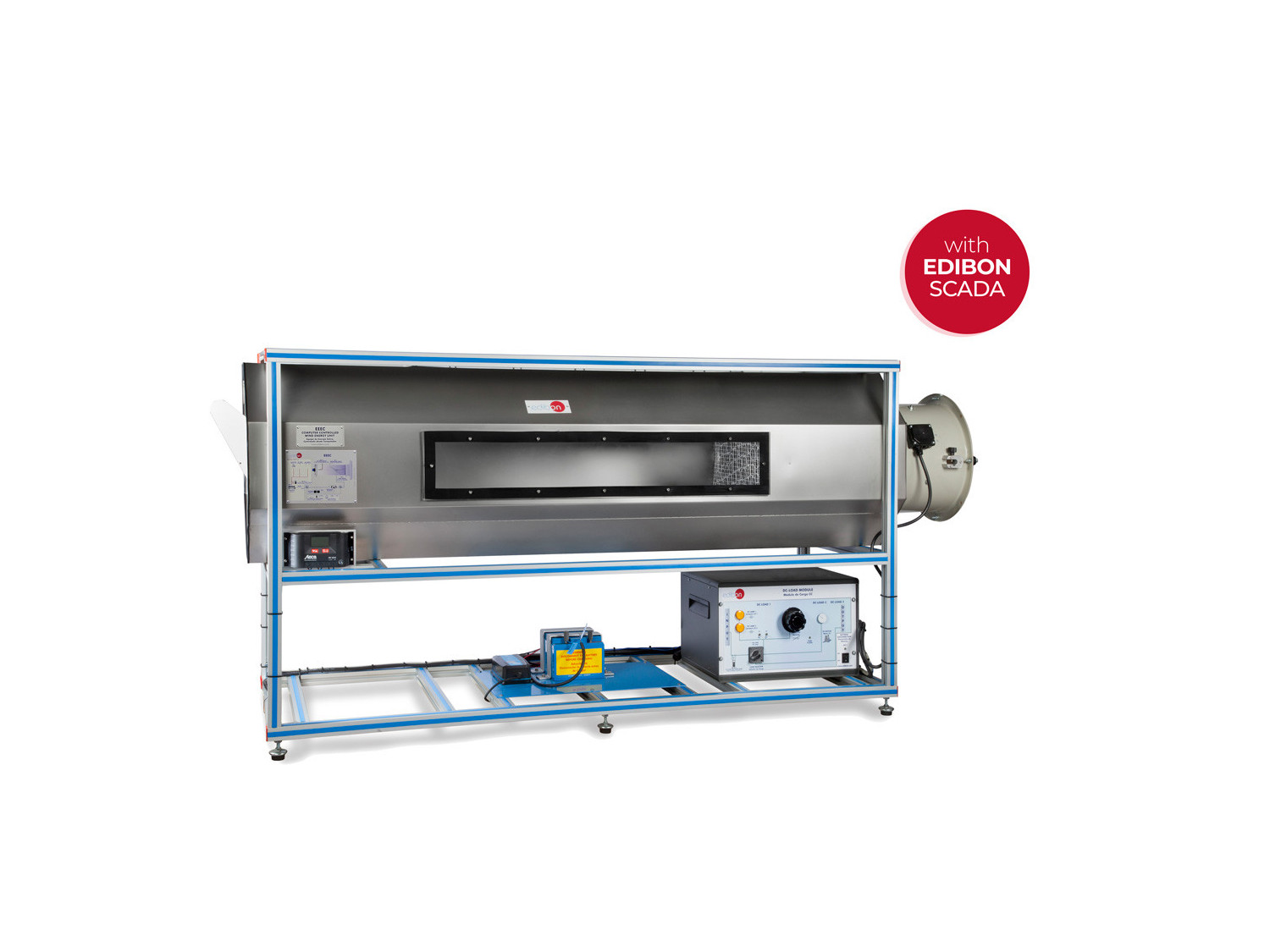

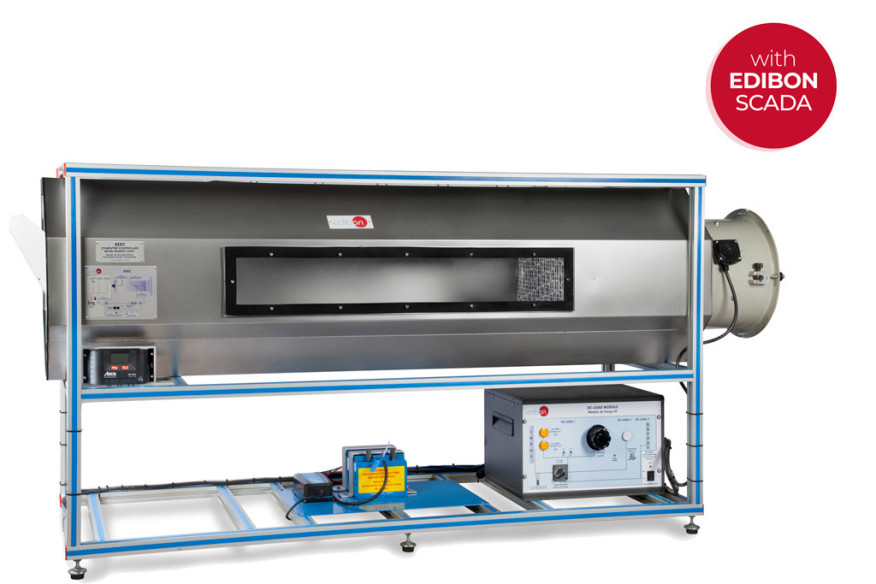

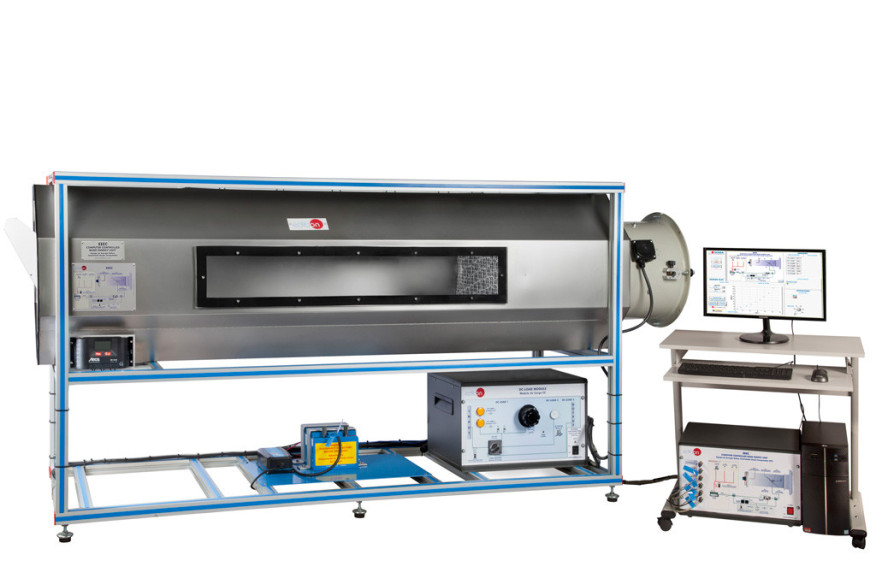

Este equipo consiste en un túnel de acero inoxidable, un aerogenerador y un ventilador axial con velocidad variable (controlado desde computador (PC)). Un rotor (o turbina) para colocar las palas y un generador son los elementos principales del aerogenerador.
La velocidad del aire se varía mediante el cambio de la velocidad rotacional del ventilador axial. Este ventilador genera el caudal de aire requerido para que funcione el rotor del equipo de energía eólica. El generador convierte la energía cinética del rotor en energía eléctrica.

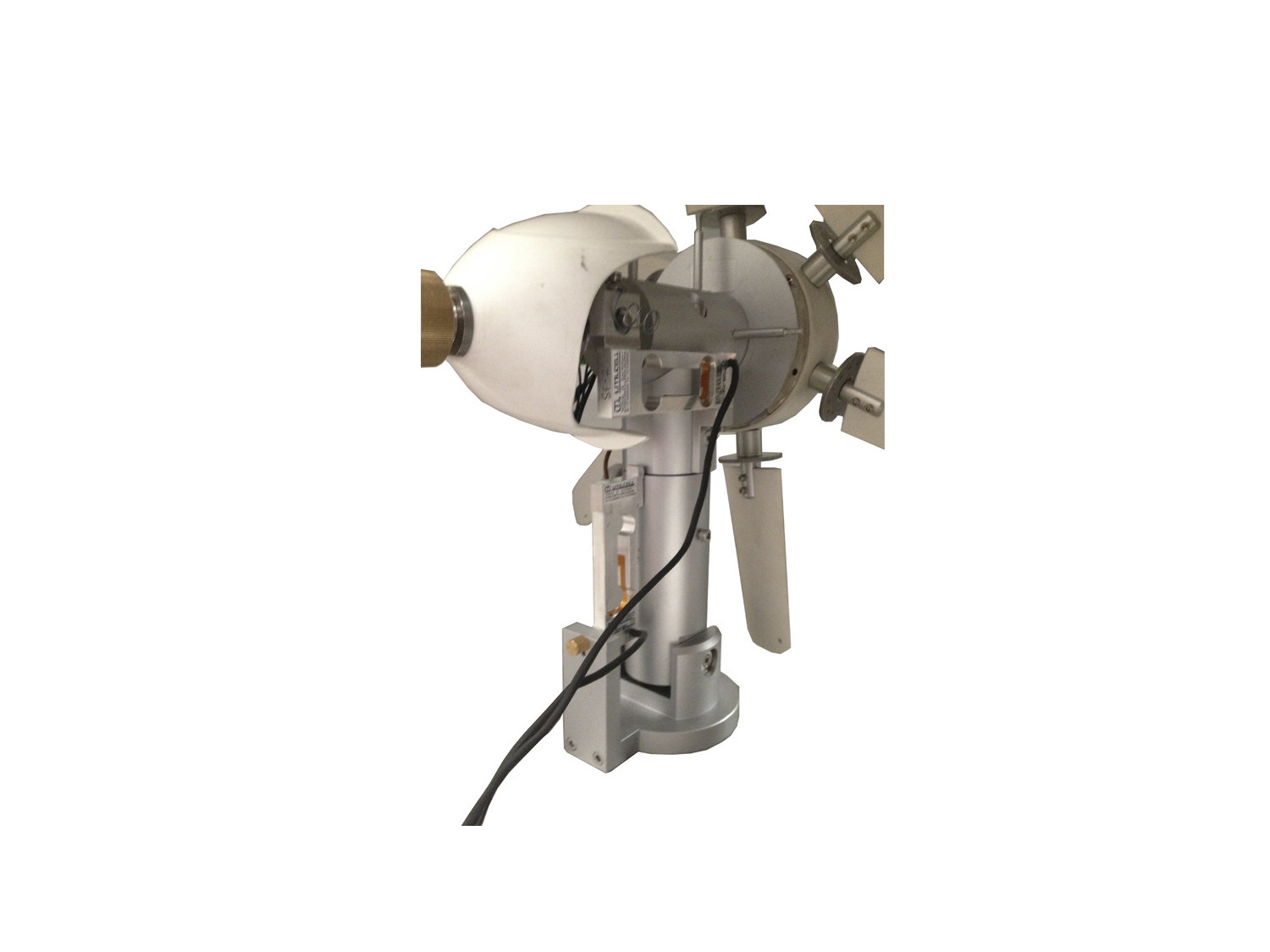

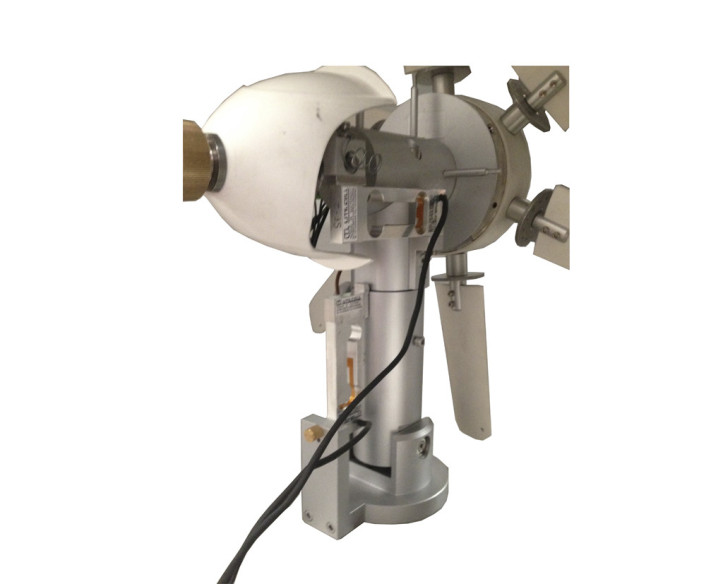

Se puede modificar el ángulo de incidencia del aerogenerador y el ángulo de todas las palas. Las palas pueden retirarse y es posible seleccionar diferentes configuraciones de palas.

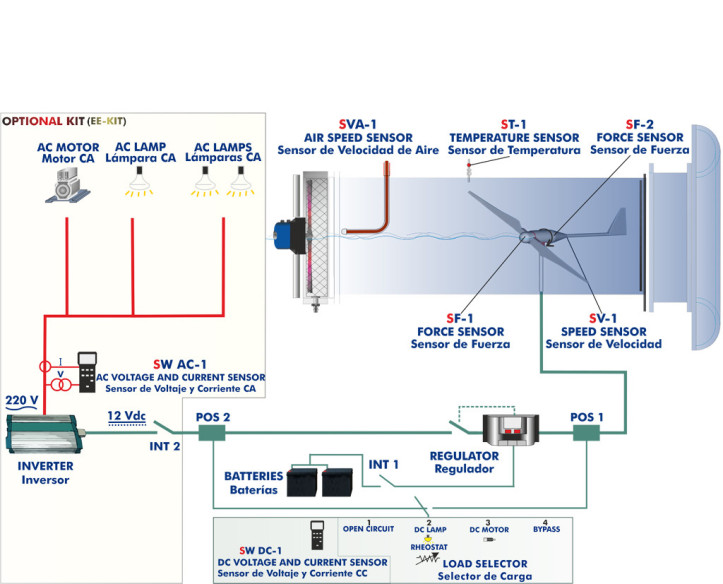

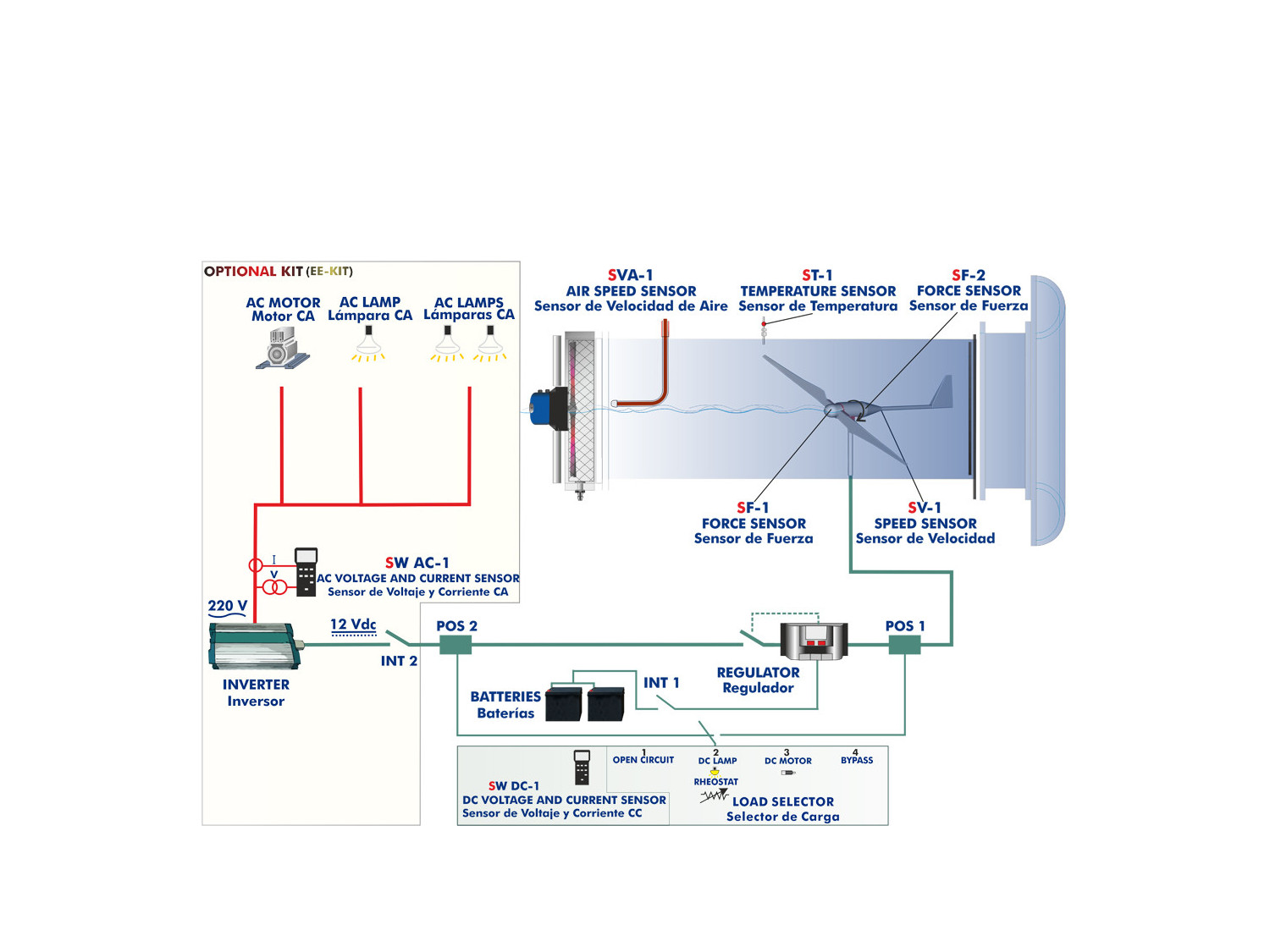

El equipo incluye un Regulador de Cargas de CC, un cargador auxiliar de batería, una batería y un Módulo de Cargas de CC. El Módulo de Cargas de CC contiene lámparas de CC, un reóstato, un motor de CC y un selector de cargas e interruptores para seleccionar el tipo de carga.
Los siguientes parámetros son medidos: temperatura del aire, velocidad del aire, velocidad del rotor y tensión y corriente. Hay un sensor de temperatura delante del rotor del aerogenerador. La velocidad del aire se mide mediante un sensor ubicado en el túnel y también se determina la velocidad rotacional del aerogenerador (r.p.m.). Un sensor de voltaje y corriente permite medir la tensión y la corriente para determinar la potencia.
Es posible conocer, en tiempo real, los valores de tensión y corriente de CC dados por el aerogenerador, medidos antes y después del regulador.
Además, el Equipo de Energía Eólica, controlado desde computador (PC), "EEEC", permite la determinación de la fuerza de empuje sobre el aerogenerador en la dirección del viento, y la determinación del par mecánico en el aerogenerador cuando está generando.

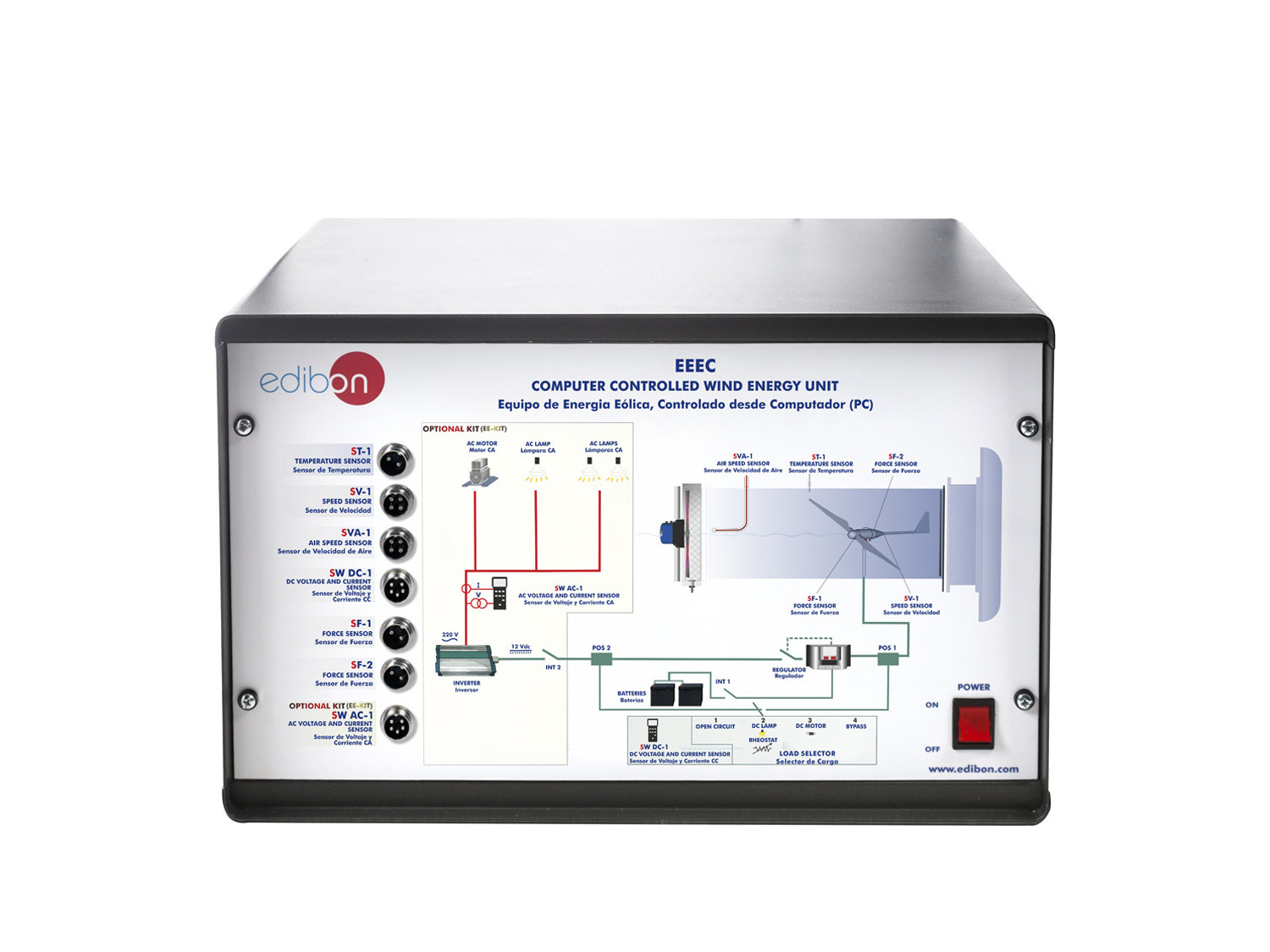

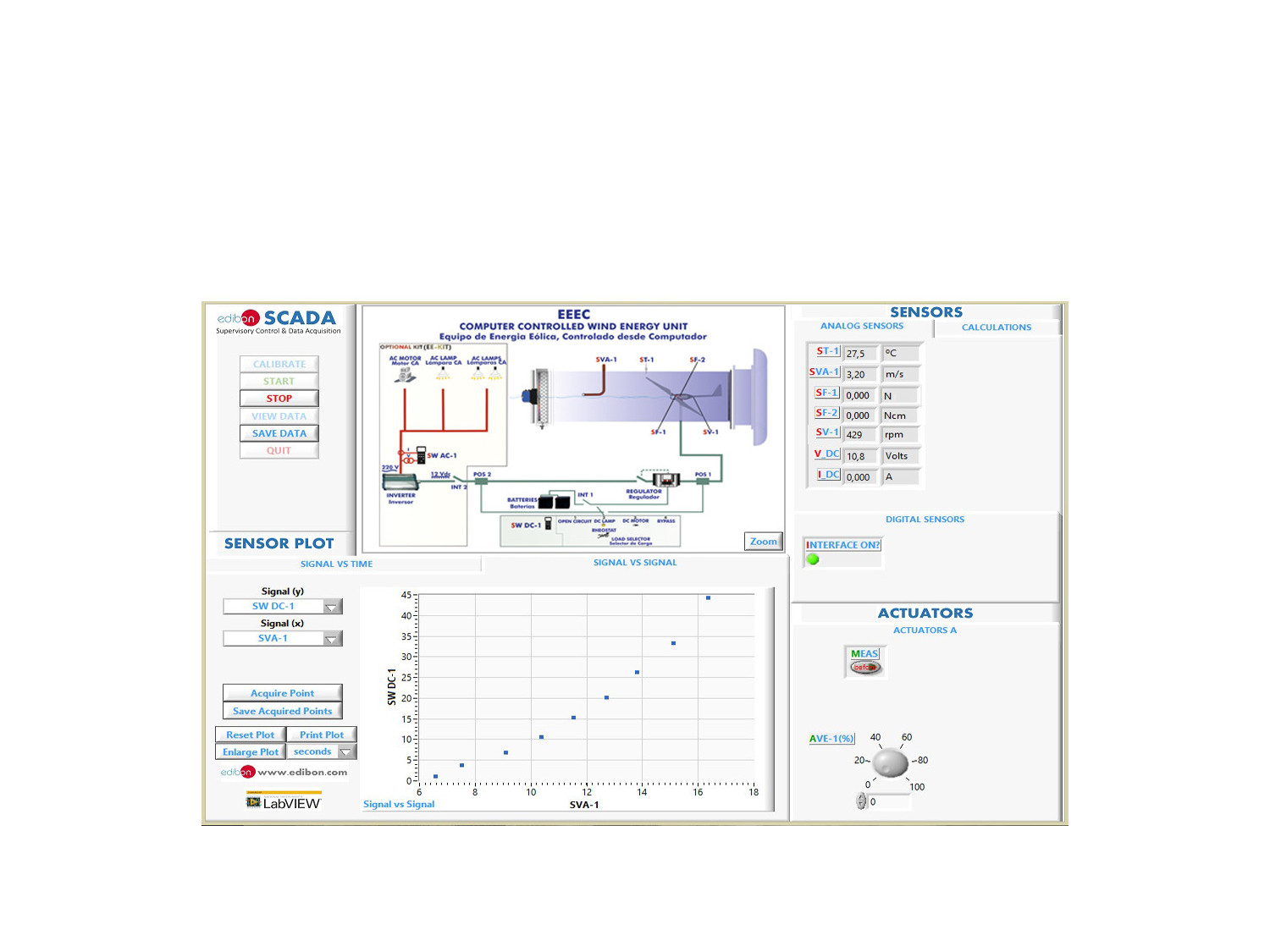

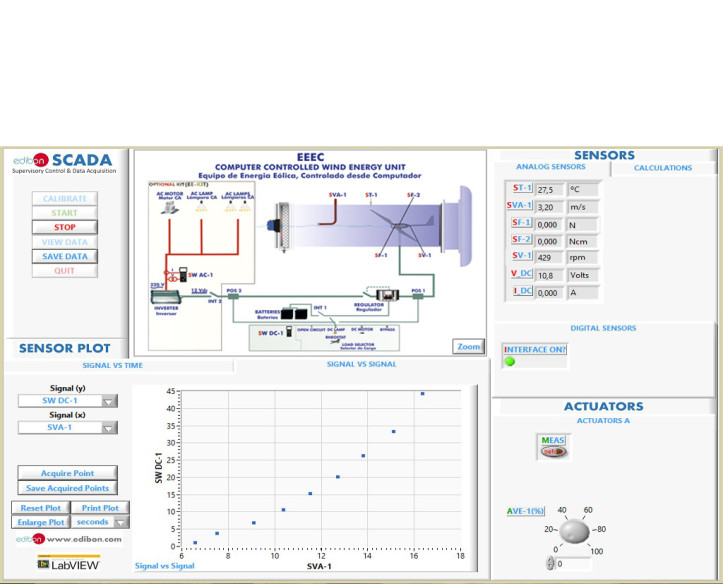

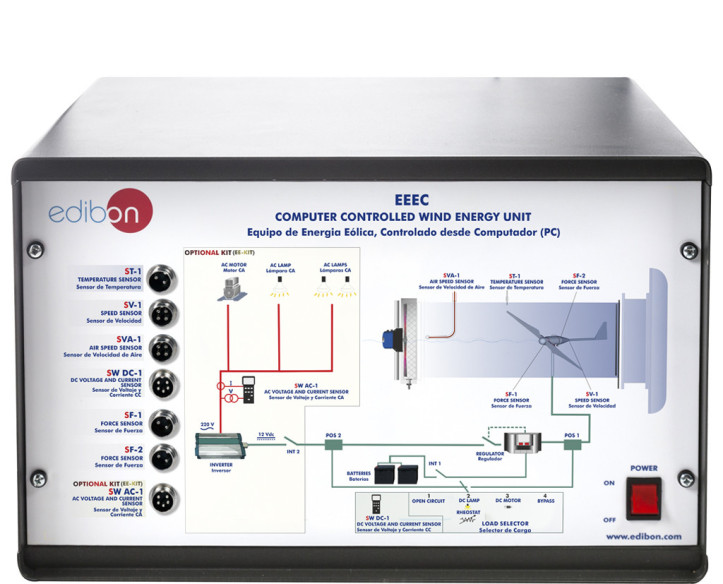

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Identificación y familiarización con todos los componentes del equipo y cómo se relacionan con su operación.
- Familiarización con los parámetros del regulador y las medidas de la energía eólica.
- Estudio de la conversión de la energía eólica cinética en energía eléctrica.
- Estudio de la potencia generada por el aerogenerador dependiendo de la velocidad del viento.
- Determinación de los parámetros típicos del aerogenerador (corriente de cortocircuito, voltaje de circuito abierto, potencia máxima).
- Determinación de la curva I-V.
- Estudio de la tensión, corriente y potencia en función de diferentes cargas.
- Estudio de la influencia de la variación de carga en el aerogenerador.
- Determinación de la salida de potencia máxima del aerogenerador.
- Determinación de la curva P-velocidad del aire.
- Estudio de la potencia generada por el aerogenerador dependiendo del ángulo de incidencia del aire.
- Estudio de la curva característica del rotor.
- Estudio de la conexión de cargas en tensión continua.
- Calibración de sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Estudio del coeficiente de potencia.
- Estudio del funcionamiento del aerogenerador en función de la configuración de las palas (aerogenerador con seis, tres o dos palas).
- Estudio del número óptimo de palas.
- Estudio del funcionamiento del aerogenerador en función del ángulo de las palas.
- Estudio de la eficiencia de un equipo de energía eólica.
- Determinación de la eficiencia de un equipo de energía eólica en función del número de palas, ángulo de las palas y ángulo del generador.
- Determinación y estudio de la fuerza de empuje sobre el aerogenerador.
- Determinación y estudio del par en el aerogenerador.
Prácticas para ser realizadas con el elemento recomendado "EE-KIT":
- Estudio de la conexión de cargas a tensión alterna de 220 V.
Prácticas para ser realizadas con el elemento recomendado "EE-KIT2":
- Estudio del inversor conectado al simulador de red eléctrica.
Otras posibilidades que pueden realizarse con este equipo:
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo EEEC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo EEEC.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
