EG5B Equipo de Energía Geotérmica (baja entalpía)

5.3.5.- ENERGÍA GEOTÉRMICA
GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5B

SISTEMAS INNOVADORES

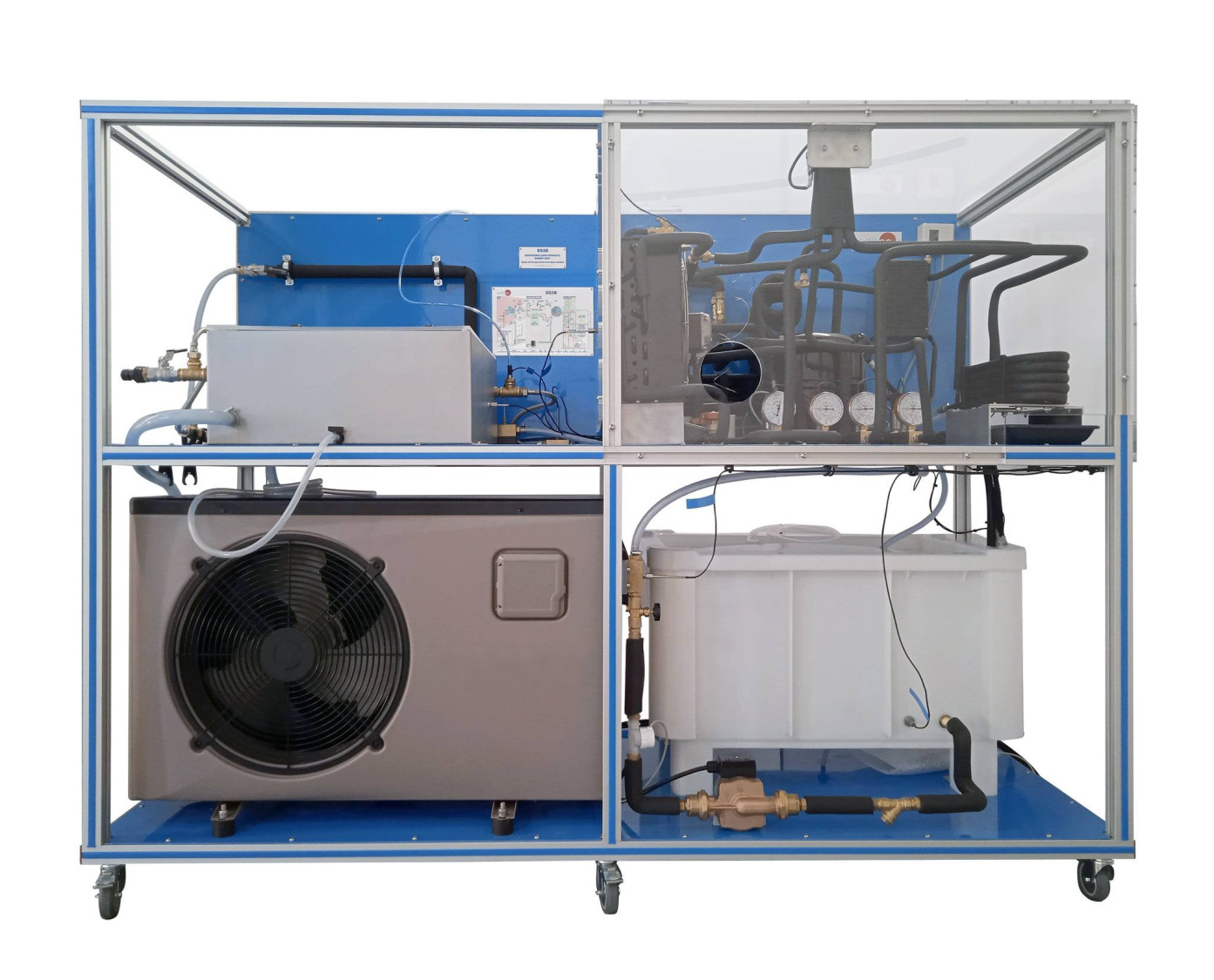

El Equipo de Energía Geotérmica (baja entalpía), "EG5B", de EDIBON está formado por un circuito de refrigeración, un pequeño depósito con tuberías bañadas por agua (baño) y una unidad enfriadora (bomba de calor), con los que se simula el interior de la tierra.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
En EDIBON, reafirmamos nuestro compromiso con el avance de las energías limpias y renovables, con un enfoque especial en el hidrógeno verde como motor clave para un futuro más sostenible.
Leer más
Reciclaje y sistemas de almacenamiento de energía
Reciclaje y sistemas de almacenamiento de energía
El auge de los vehículos eléctricos (VE) ha cobrado un considerable impulso a nivel mundial, prometiendo una reducción en las emisiones de gases de efecto invernadero y un camino hacia un futuro más sostenible. Sin embargo, a medida que la demanda de VE acelera, también lo hace la necesidad de...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

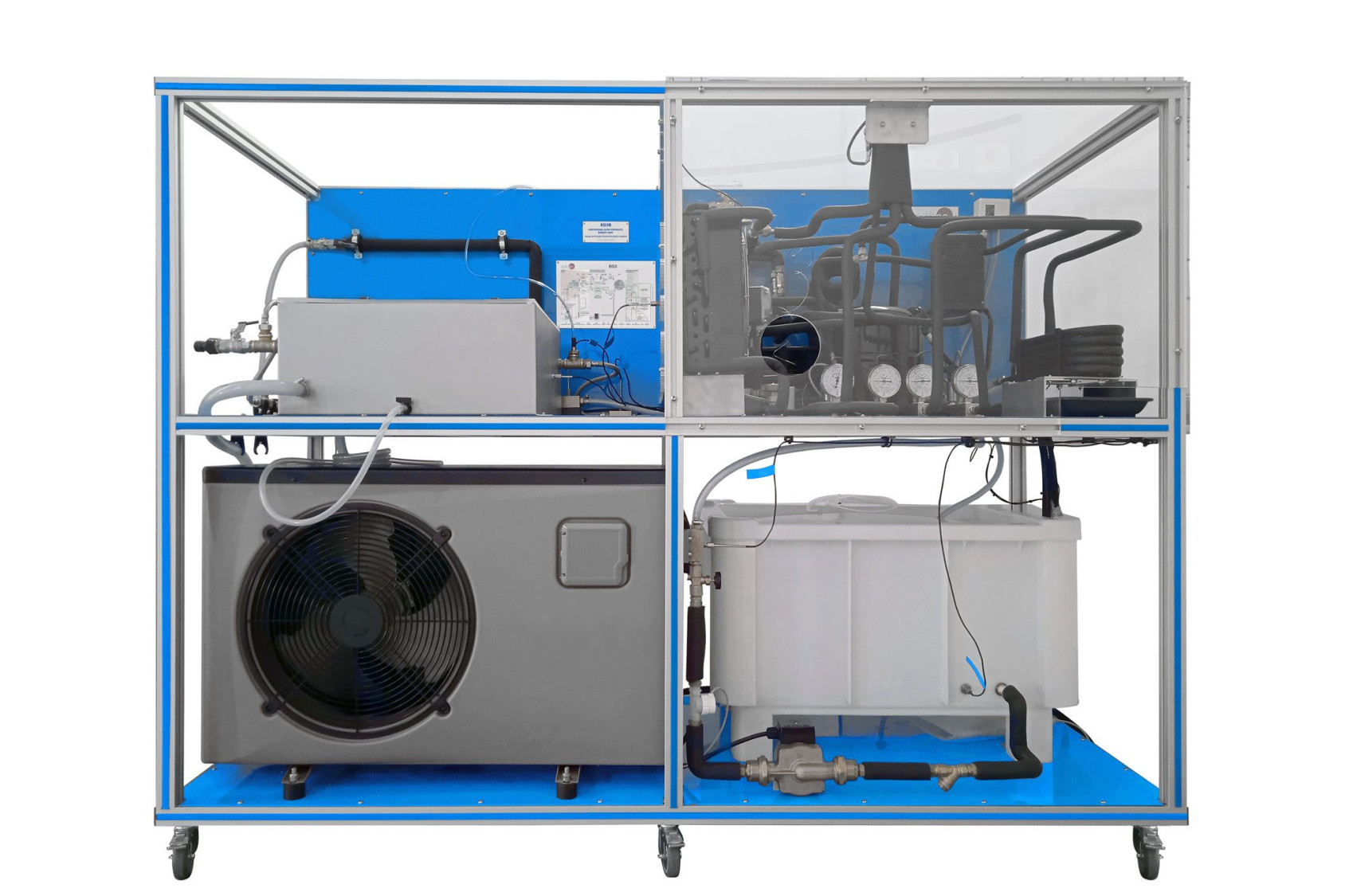

El Equipo de Energía Geotérmica (baja entalpía), "EG5B", de EDIBON está formado por un circuito de refrigeración, un pequeño depósito con tuberías bañadas por agua (baño) y una unidad enfriadora (bomba de calor), con los que se simula el interior de la tierra. Hay otro depósito donde es almacenada el agua caliente sanitaria (ACS) calentada por el equipo.

El circuito de refrigeración consta de un compresor, un condensador/evaporador de aire y dos condensadores/evaporadores de agua. Esto es así porque el equipo dispone de una válvula de 4 vías capaz de identificar si las condiciones ambientales son de invierno o verano.

En función de esto envía el gas refrigerante hacia uno u otro intercambiador, preparados éstos para trabajar como evaporadores o como condensadores del líquido refrigerante.

El suelo se simula mediante un pequeño tanque que baña unas tuberías y una bomba de calor. El tanque contiene agua a una temperatura fija igual que la que tiene la tierra a unos 20 m de profundidad (15ºC aprox.). Esta agua pasa a un baño, calentando o enfriando el agua que circula a través de unos tubos inmersos en el baño.

Por último, se dispone de un tanque en el que se almacena el agua calentada por el equipo, simulando el agua caliente sanitaria de una casa.

El equipo dispone de una válvula de inversión de ciclo que nos permite simular las condiciones de invierno y de verano, como ya se ha citado anteriormente. Dado que la temperatura de la tierra a unos 20 m de profundidad es siempre 15ºC, en invierno esta temperatura será mayor que la temperatura ambiente en la calle, con lo que el suelo es utilizado para calentar (uso en modo calefacción). Al contrario ocurrirá en verano, donde la temperatura exterior superara los 15ºC, por lo que el agua del suelo se utilizará para enfriar (modo refrigeración).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la energía geotérmica mediante el uso de un sistema de bomba de calor geotérmica para calentar y/o enfriar.
  2. Estudio del sistema con diferentes temperaturas del suelo.
  3. Determinación de la potencia de entrada, calor producido y coeficiente de rendimiento, actuando en modo calentamiento. Bomba de calor agua-agua.
  4. Determinación de la potencia de entrada, calor producido y coeficiente de rendimiento, actuando en modo enfriamiento. Bomba de calor agua-agua.
  5. Determinación de la potencia de entrada y valoración de las temperaturas del aire, actuando en modo calentamiento. Bomba de calor agua-aire.
  6. Determinación de la potencia de entrada y valoración de las temperaturas del aire, actuando en modo enfriamiento. Bomba de calor agua- aire.
  7. Preparación de curvas de rendimiento de la bomba de calor, actuando en modo calentamiento, con diferentes temperaturas de entrada y salida. Bomba de calor agua-agua.
  8. Preparación de curvas de rendimiento de la bomba de calor, actuando en modo enfriamiento, con diferentes temperaturas de entrada y salida. Bomba de calor agua-agua.
  9. Trazado del ciclo de compresión del vapor en un diagrama P-H y comparación con el ciclo ideal. Bomba de calor aguaagua. Actuando en modo calentamiento.
  10. Trazado del ciclo de compresión del vapor en un diagrama P-H y comparación con el ciclo ideal. Bomba de calor aguaaire. Actuando en modo calentamiento.
  11. Preparación de las curvas de rendimiento de la bomba de calor, basadas en las propiedades del refrigerante y a diferentes temperaturas de evaporación y condensación. Bomba de calor agua-agua. Actuando en modo calentamiento.
  12. Preparación de las curvas de rendimiento de la bomba de calor, basadas en las propiedades del refrigerante y a diferentes temperaturas de evaporación y condensación. Bomba de calor agua-agua. Actuando en modo enfriamiento.
  13. Calibración de los sensores.

EQUIPOS SIMILARES DISPONIBLES

GEOTHERMAL (HIGH ENTHALPY) ENERGY UNIT - EG6B
  • EG6B
Disponible
5.3.5.- ENERGÍA GEOTÉRMICA
EG6B
Equipo de Energía Geotérmica (alta entalpía)
El Equipo de Energía Geotérmica (alta entalpía), "EG6B", desarrollado por EDIBON, tiene como objetivo introducir al alumno en una energía renovable cada vez más importante.Este equipo simula el vapor producido en el pozo mediante un generador de...
Ver Equipo
