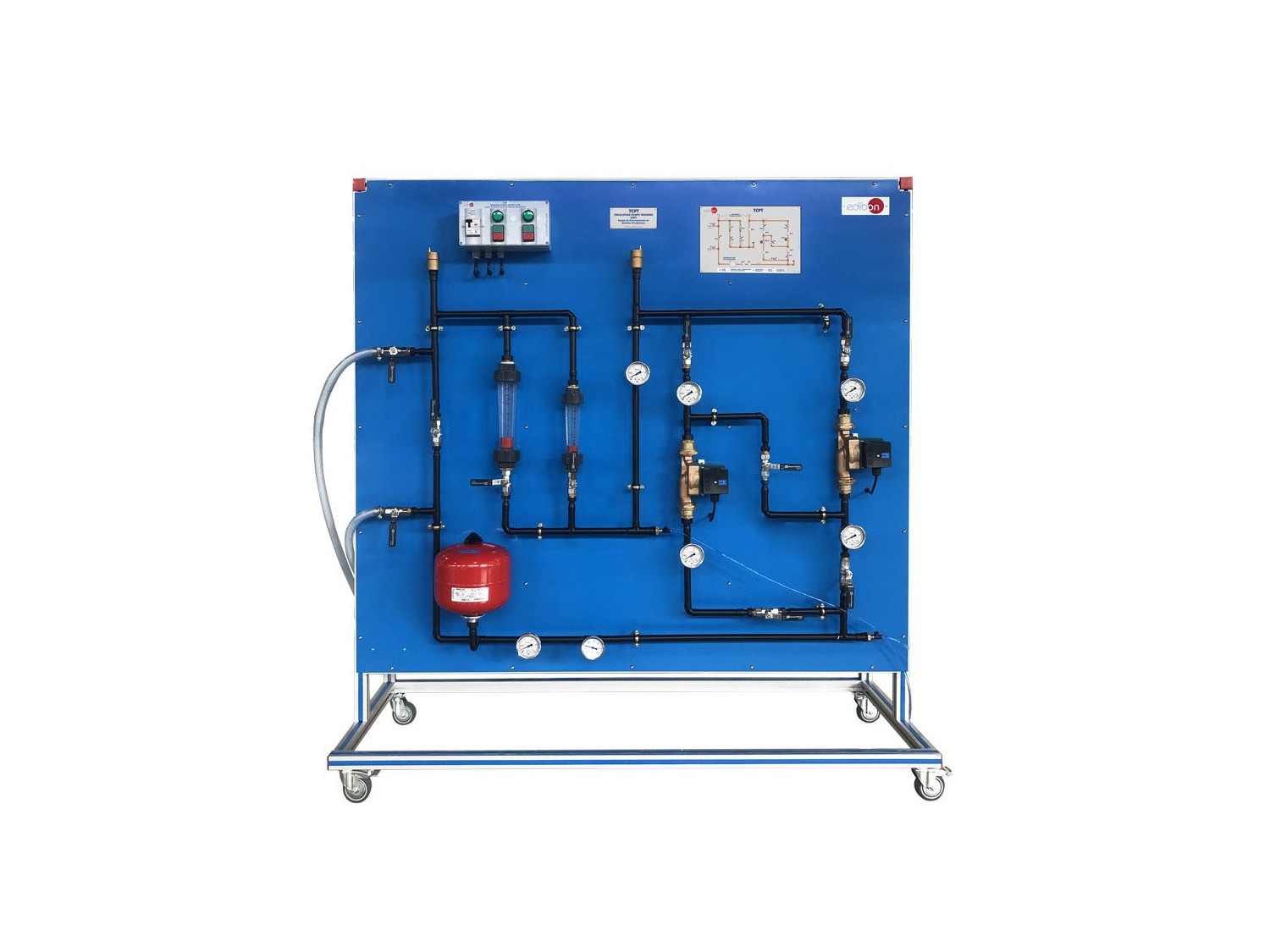

TCPT Equipo de Entrenamiento de Bombas Circulatorias

El Equipo de Entrenamiento de Bombas de Circulación, "TCPT", diseñado por EDIBON, es una herramienta avanzada diseñada para facilitar el estudio y la comprensión del funcionamiento de bombas de circulación en sistemas de calefacción y técnicas sanitarias. Este equipo permite experimentar con configuraciones en serie y en paralelo, proporcionando una visión clara de cómo cada disposición afecta el rendimiento hidráulico del sistema. Este equipo permite simular y analizar situaciones reales de instalaciones de calefacción, lo que lo convierte en un recurso imprescindible para el aprendizaje práctico.

El equipo está compuesto por un circuito cerrado que incluye dos bombas de circulación que pueden funcionar tanto en serie como en paralelo. Esta versatilidad permite a los usuarios estudiar las diferencias en la presión y el caudal que se generan bajo cada configuración, lo que es esencial para optimizar el diseño y el mantenimiento de sistemas de calefacción en la vida real. Gracias a la facilidad para cambiar entre configuraciones mediante válvulas de bola estratégicamente ubicadas, se pueden realizar múltiples experimentos de manera rápida y eficiente.

El Equipo "TCPT" también ofrece a los usuarios la posibilidad de profundizar en conceptos clave como la presión, el caudal y la estabilidad del sistema. Gracias a los manómetros ubicados en puntos representativos del circuito y los caudalímetros que miden con precisión el flujo de agua, es posible observar de primera mano cómo varían estos parámetros en diferentes puntos del sistema. El equipo está equipado con un vaso de expansión, que es crucial para mantener una presión constante, asegurando que el sistema opere de manera segura y eficiente.

Las bombas de circulación son el corazón del sistema, impulsando el agua a través del circuito. Dependiendo de si se conectan en serie o en paralelo, los usuarios pueden observar cómo varía la presión y el caudal. En la configuración en serie, el agua pasa por ambas bombas consecutivamente, lo que aumenta la presión total del sistema, pero mantiene el mismo caudal. En la configuración en paralelo, el agua se divide y pasa por ambas bombas simultáneamente, lo que aumenta el caudal total, pero mantiene la presión constante. Esta capacidad de alternar entre ambas configuraciones permite experimentar con diferentes parámetros y comprender cómo se comporta el sistema en situaciones reales.

El equipo incluye válvulas de bola que controlan el flujo del agua y permiten cambiar entre configuraciones de manera sencilla. El equipo proporcionar datos precisos y en tiempo real. Los manómetros permiten monitorear la presión en diferentes puntos del sistema, mientras que los caudalímetros ofrecen una lectura del volumen de agua que fluye a través del circuito.
