TVPLC Equipo de Estabilidad y Propagación de Llama, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Equipo de Estabilidad y Propagación de la Llama Controlado desde Computador (PC) "TVPLC" es un equipo didáctico que permite la obtención de diferentes llamas variando las cantidades de la mezcla de combustible – comburente.
Expansiones
Laboratorios
Descripción General
El Equipo de Estabilidad y Propagación de la Llama Controlado desde Computador (PC), "TVPLC", es un equipo didáctico que permite la obtención de diferentes llamas variando las cantidades de la mezcla de combustible – comburente. El equipo está preparado para la utilización de diferentes combustibles gaseosos, lo que permite el estudio de las diferencias entre ellos.

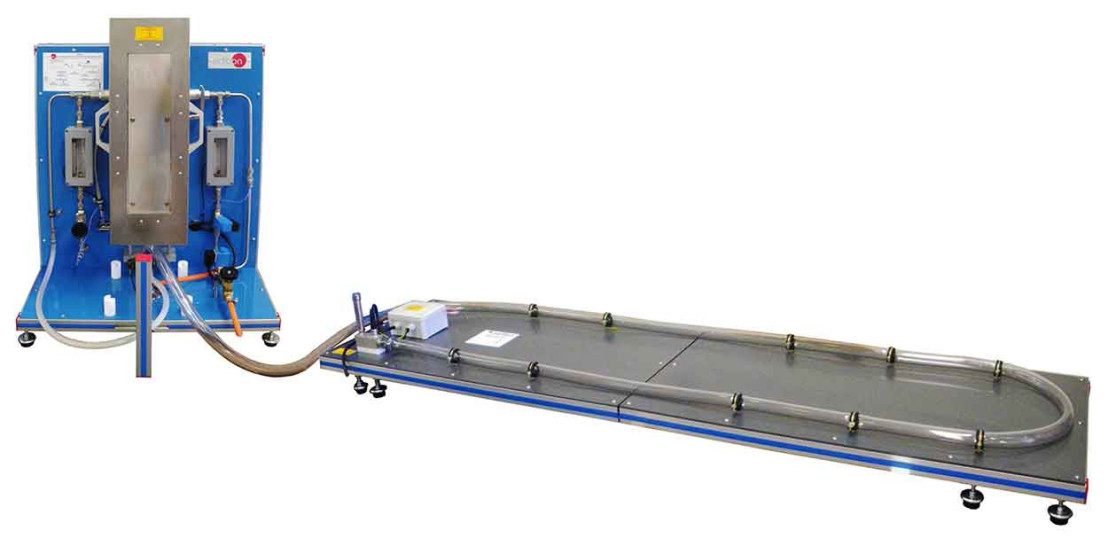

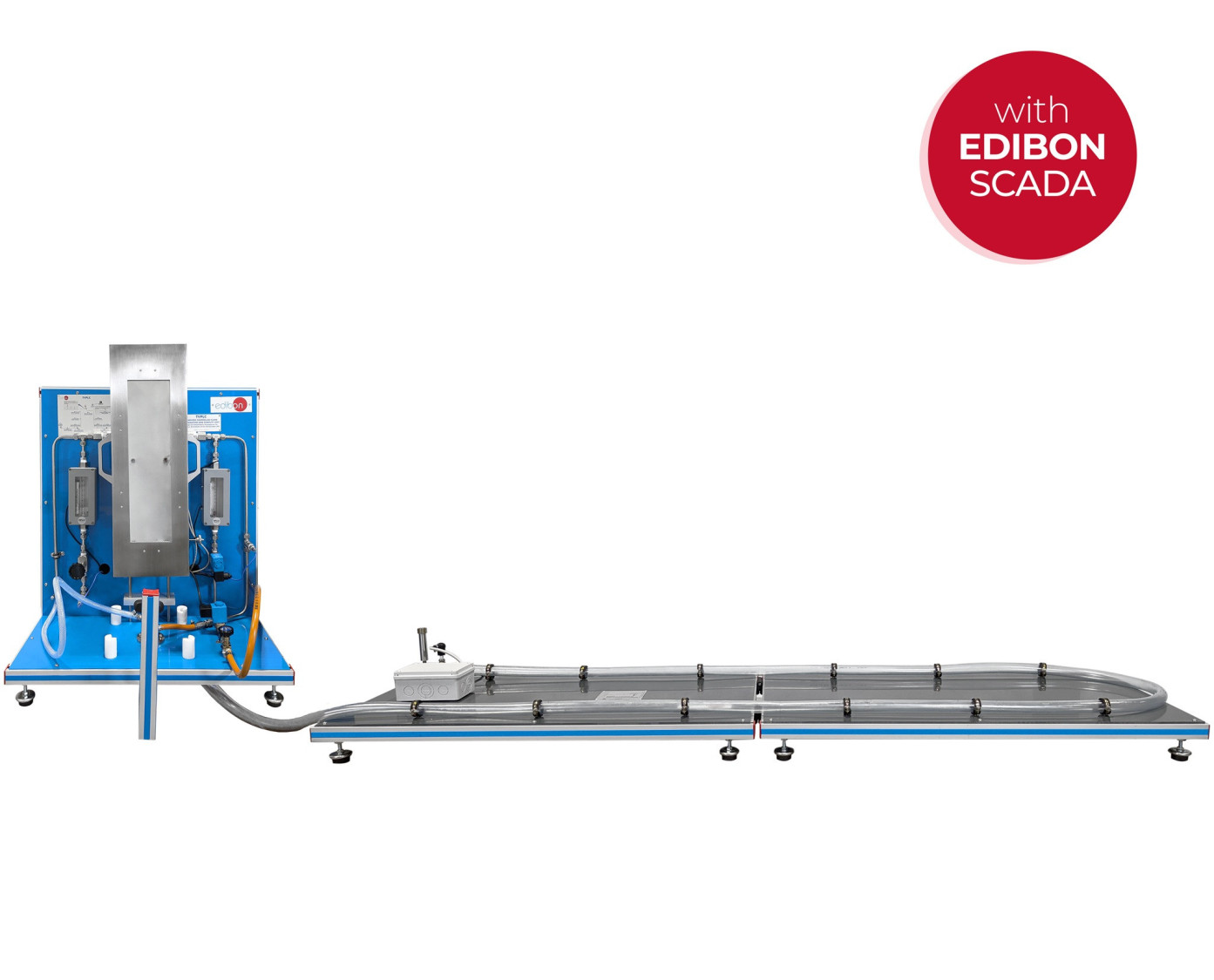

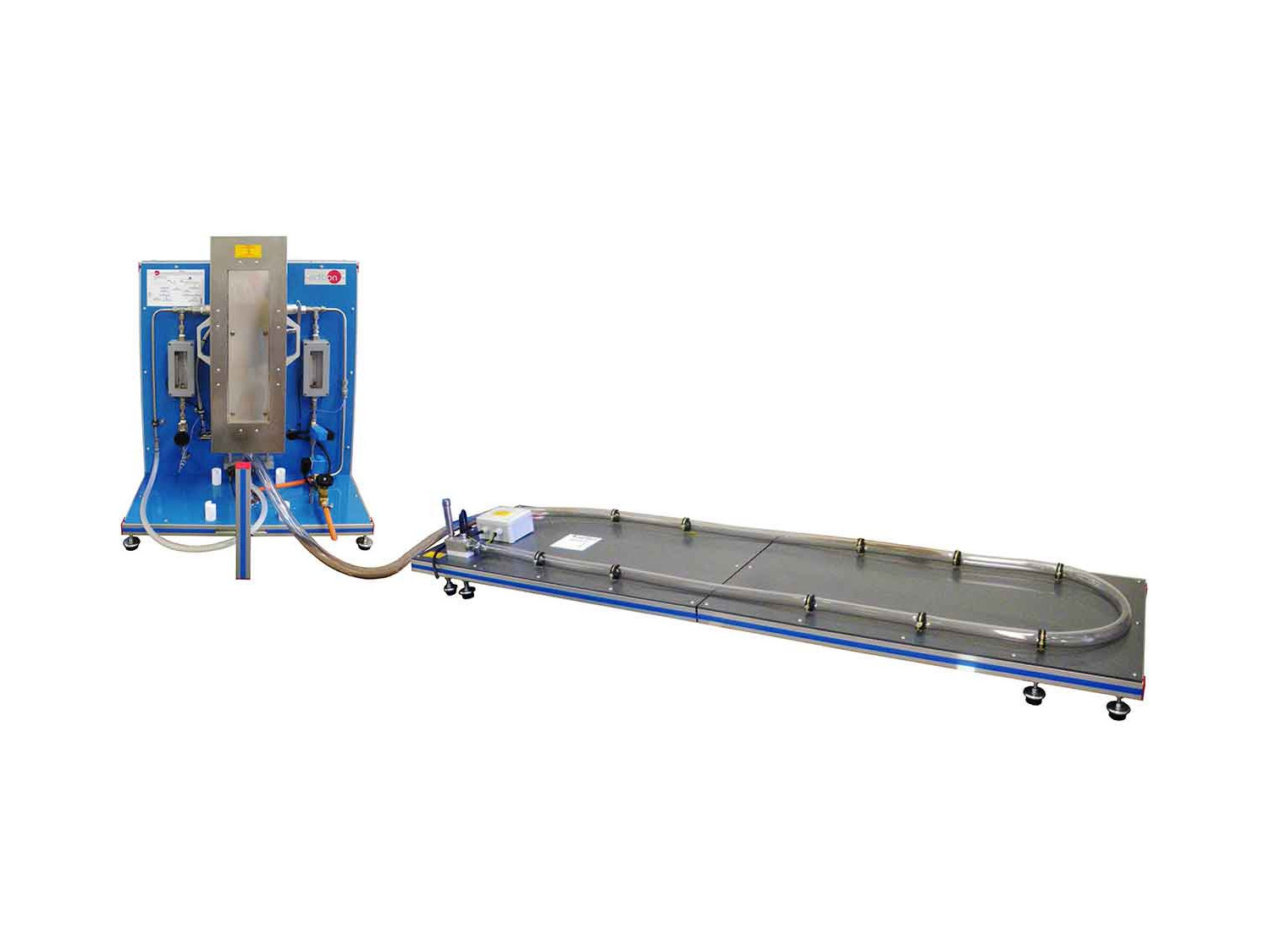

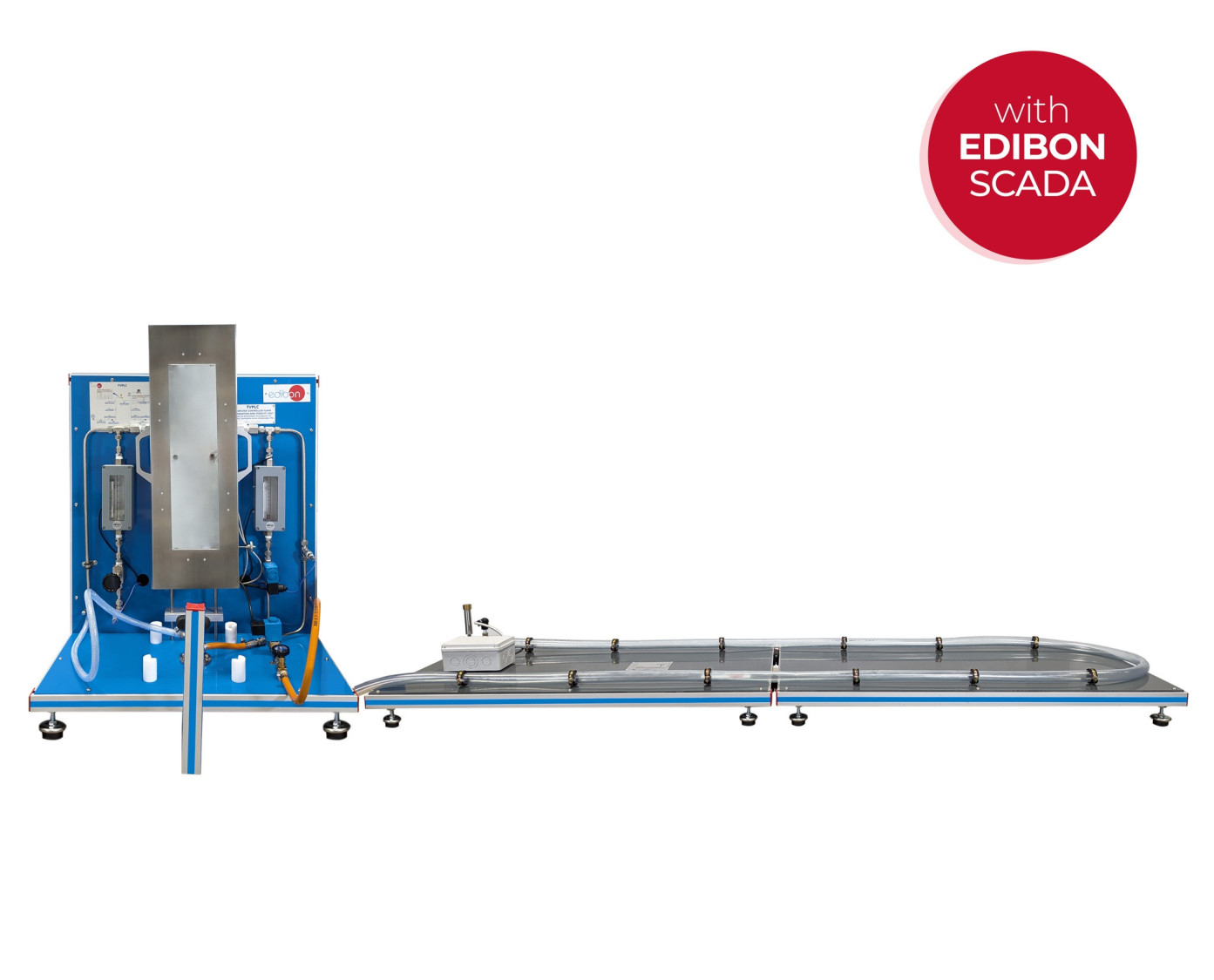

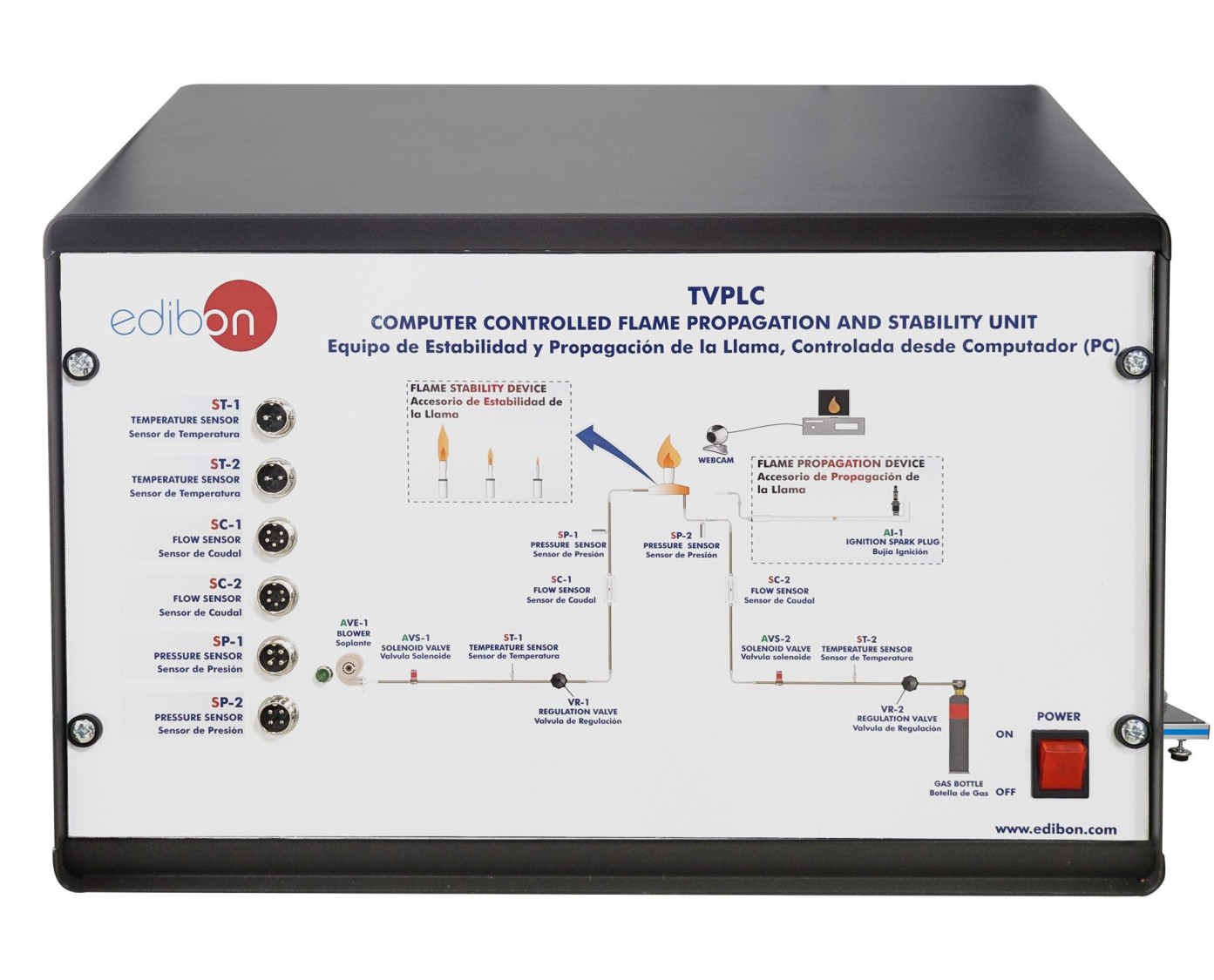

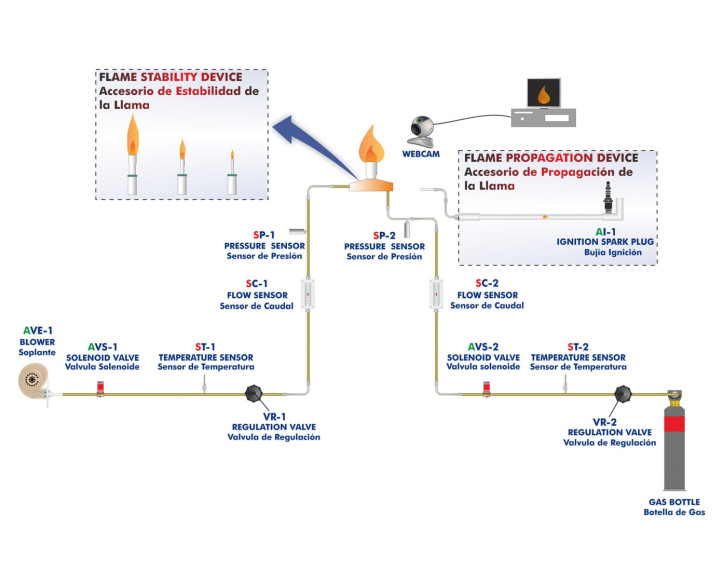

El equipo "TVPLC" está compuesto por un quemador vertical, que se encenderá con un encendedor manual. Se compone de diferentes instalaciones o circuitos que describimos a continuación:

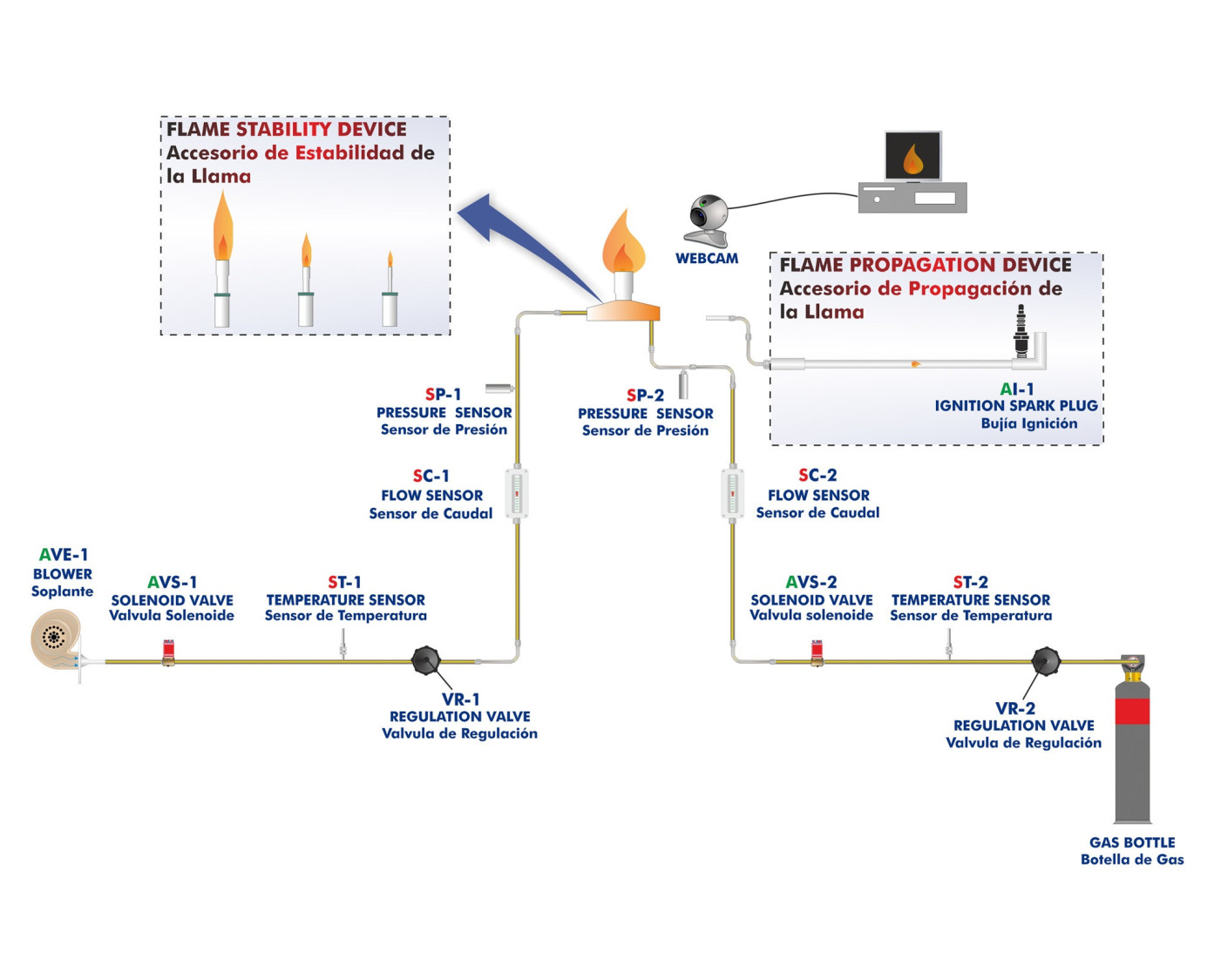

- Circuito de aire: alimenta al quemador con el comburente necesario para el proceso de combustión. Está compuesto de un ventilador y una electroválvula normalmente abierta. Para ajustar el caudal requerido de aire se dispone de una válvula de regulación manual. El circuito incluye un tubo flexible para una fácil conexión al quemador.

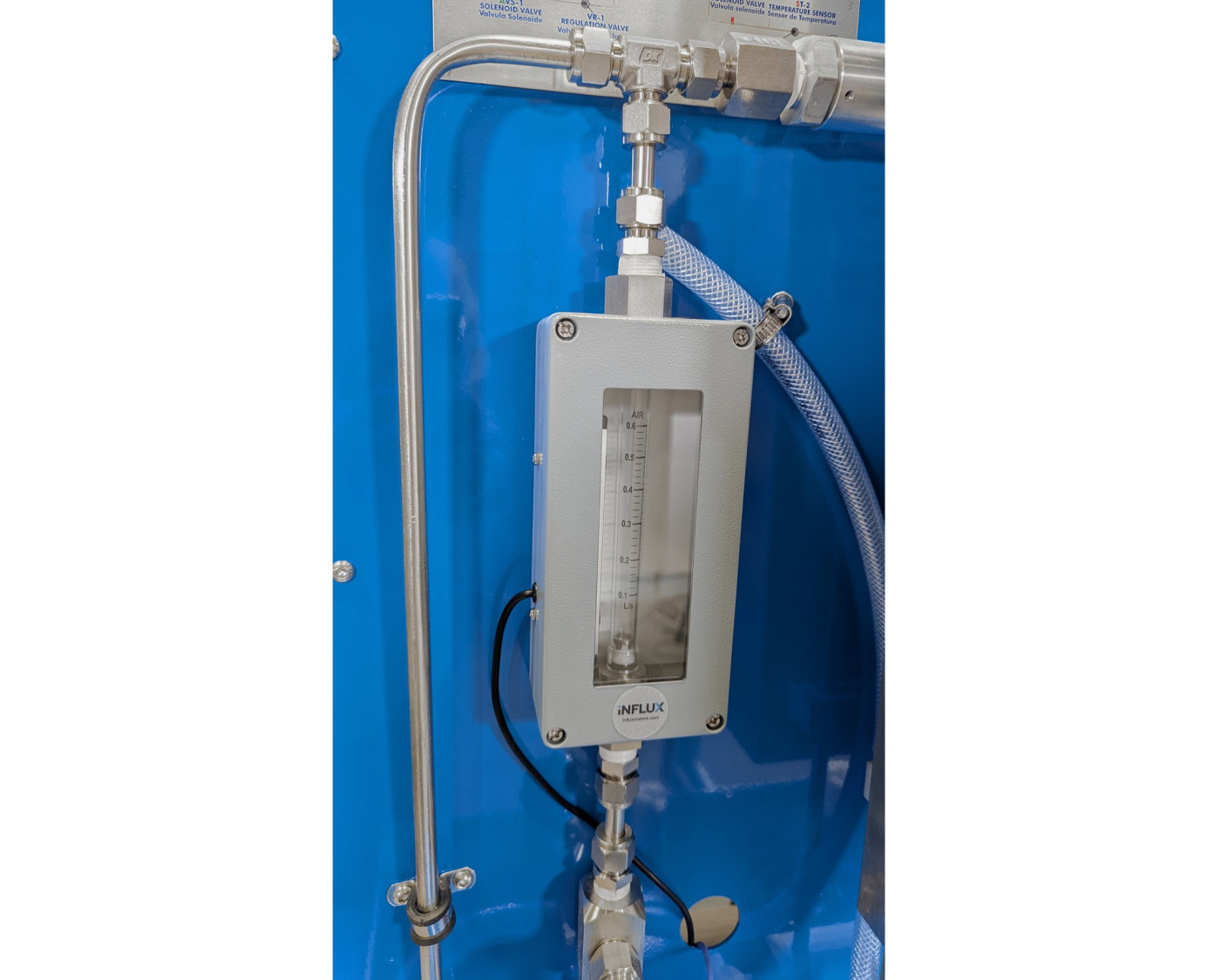

- Circuito de gas combustible: compuesto por dos electroválvulas, normalmente cerradas, por seguridad. Está íntegramente fabricado de acero inoxidable. Para ajustar el caudal requerido de gas se dispone de una válvula de regulación manual.
- Elementos de seguridad: Es importante que el estudiante se familiarice con los diferentes elementos de seguridad que se pueden implementar en una instalación de combustión. El quemador está protegido por una caja fabricada en acero inoxidable que actúa de barrera física entre proceso de combustión y el usuario.
- Accesorio de propagación de la llama: Estructura construida con perfiles de aluminio. Los paneles son de PVC con el objetivo de aligerar el conjunto. Está compuesto por una manguera de 5 metros de PVC transparente para poder visualizar el experimento. El proceso de ignición se realiza mediante una bujía instalada en un extremo.
- Instrumentación y sensores para el correcto estudio de la llama de un proceso de combustión. Principalmente estudiamos los caudales, temperaturas y presiones de las líneas de aire y gas.
Se suministra una cámara para instalar conjuntamente con el computador (PC) y así poder obtener fotos de las diferentes llamas.

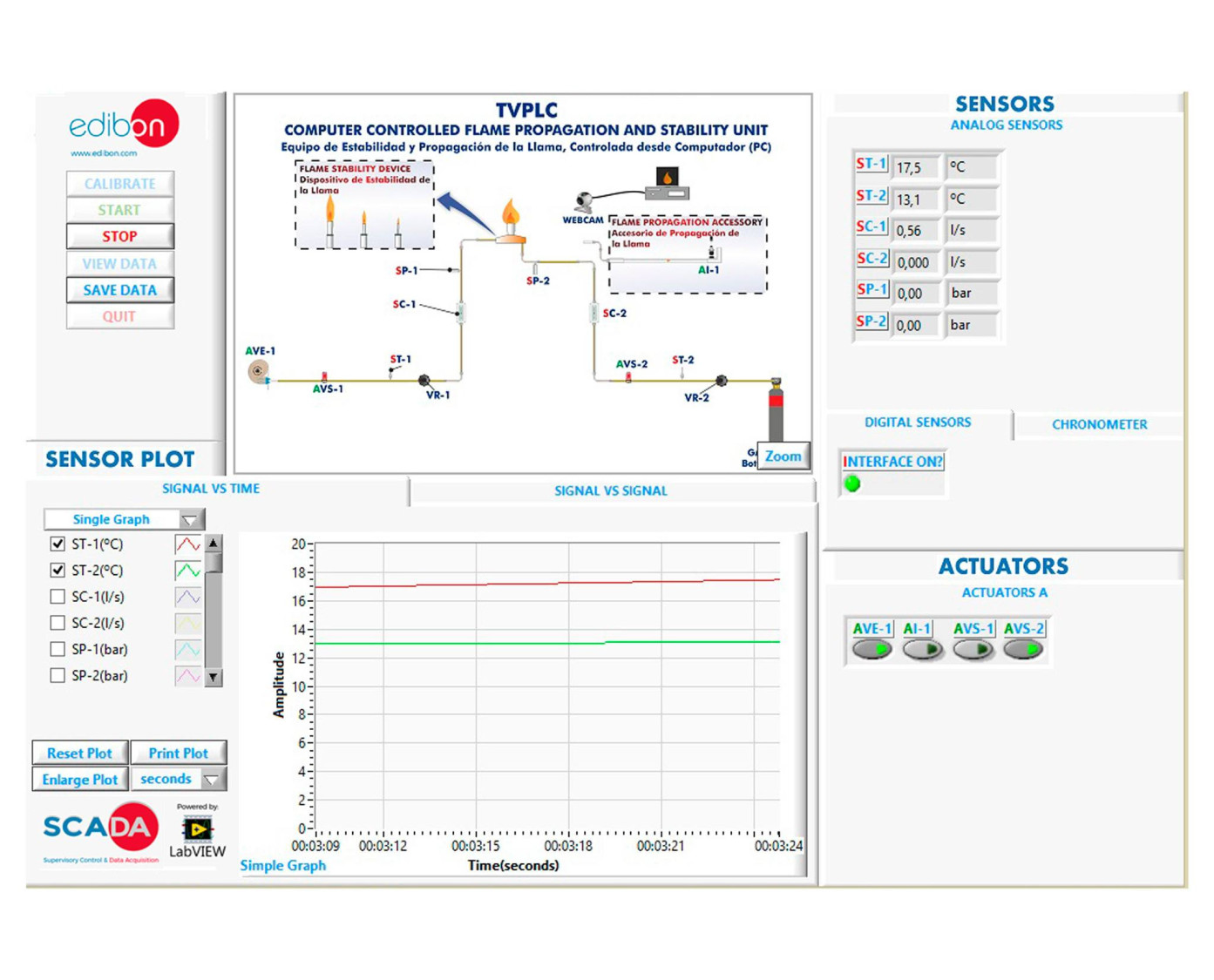

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de la estabilidad de llama de un quemador.
- Estudio de la estabilidad de la llama con dispositivos estabilizadores.
- Estudio de propagación de la llama.
- Separación de llama Smithells.
- Demostración del proceso de "desprendimiento" de la llama.
- Demostración del proceso de "retrollama".
- Investigación y estudio de los métodos para mejorar los límites de estabilidad de la llama.
- Estudio de los datos para la construcción de diagramas de estabilidad de llama.
- Investigación de la relación entre la velocidad de la llama y el ratio aire/combustible para diferentes combustibles gaseosos.
- Investigación del movimiento vertical y horizontal de la llama.
- Estudio del efecto de cambio de sección transversal del quemador en la velocidad de la llama.
- Estudio del efecto de cambio direccional en la velocidad de la llama.
- Estudio de los métodos de detención de llamas en movimiento en el tubo de velocidad de la llama.
- Calibración de sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo TVPLC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo TVPLC.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
