Descripción General

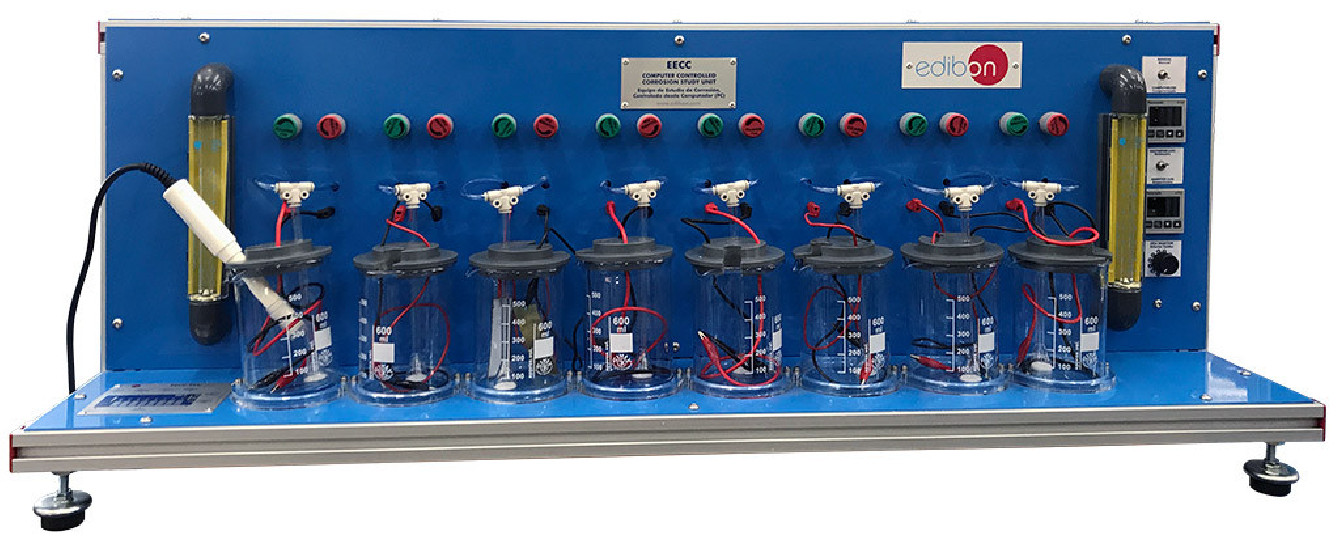

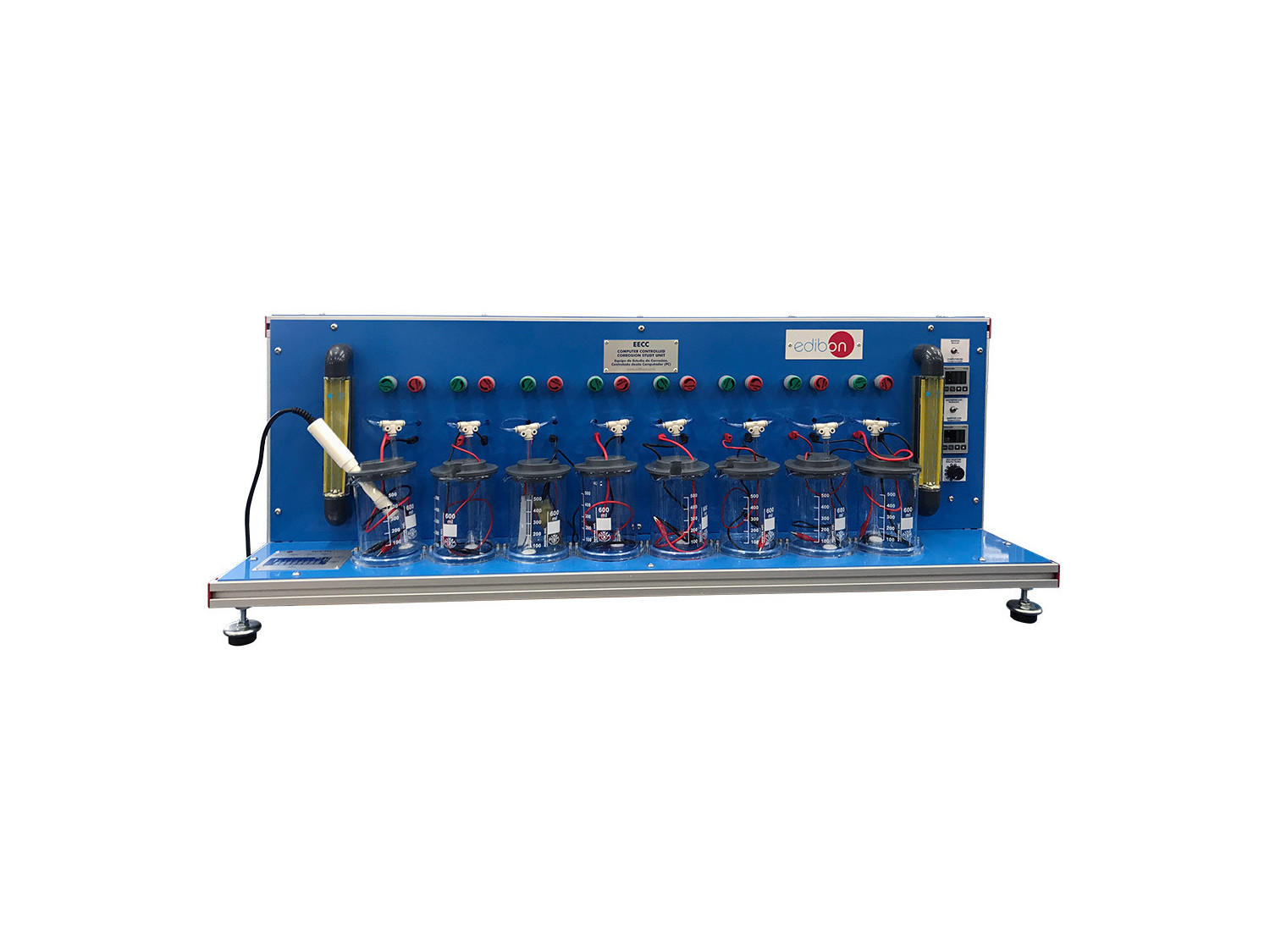

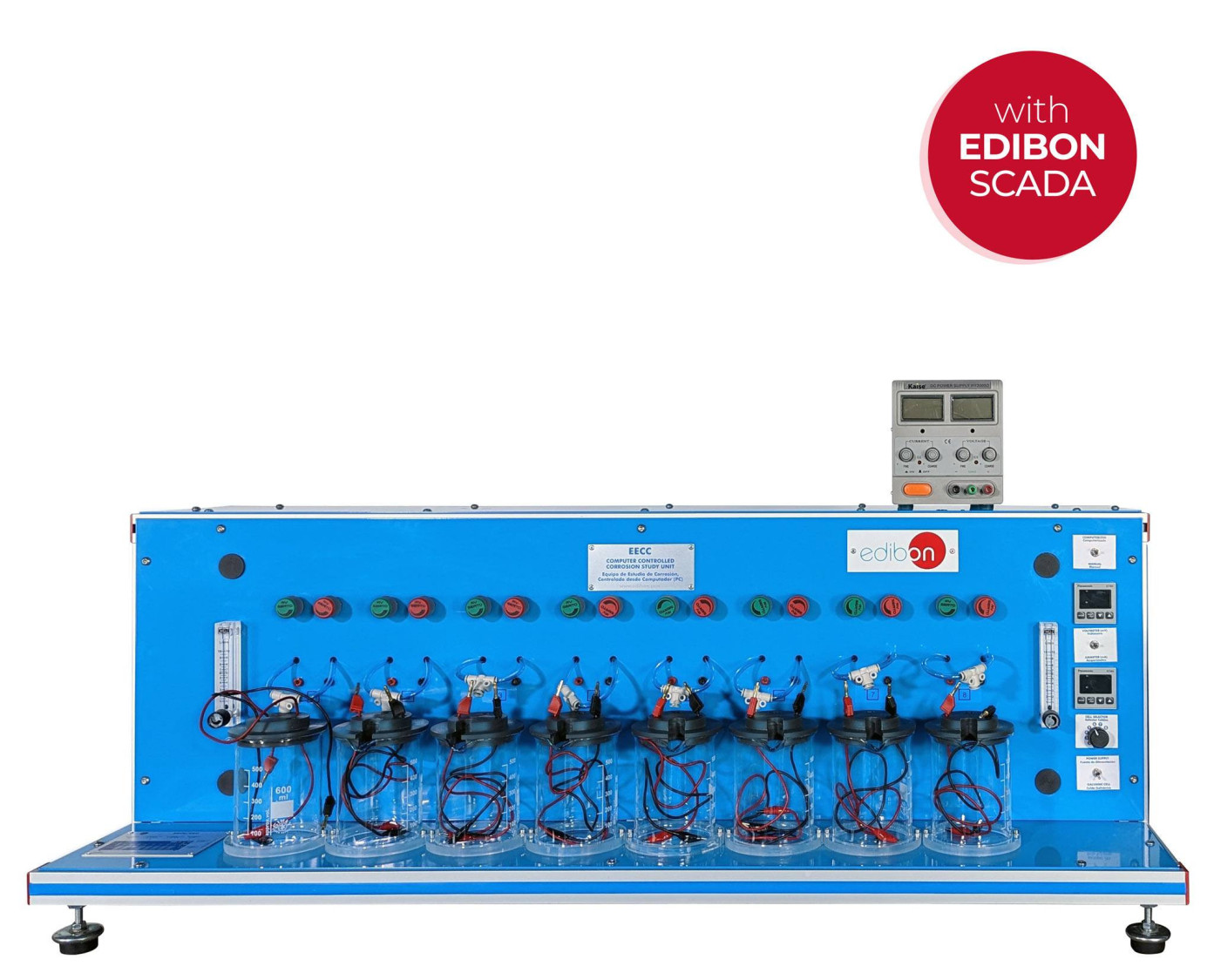

El Equipo de Estudio de Corrosión, Controlado desde Computador (PC), "EECC", permite el estudio simultáneo de la corrosión de hasta ocho celdas de corrosión. Este equipo permite estudiar varias condiciones que influyen en el proceso de corrosión.

Cada muestra para el ensayo se coloca de tal manera que se eliminen efectos secundarios no deseados.

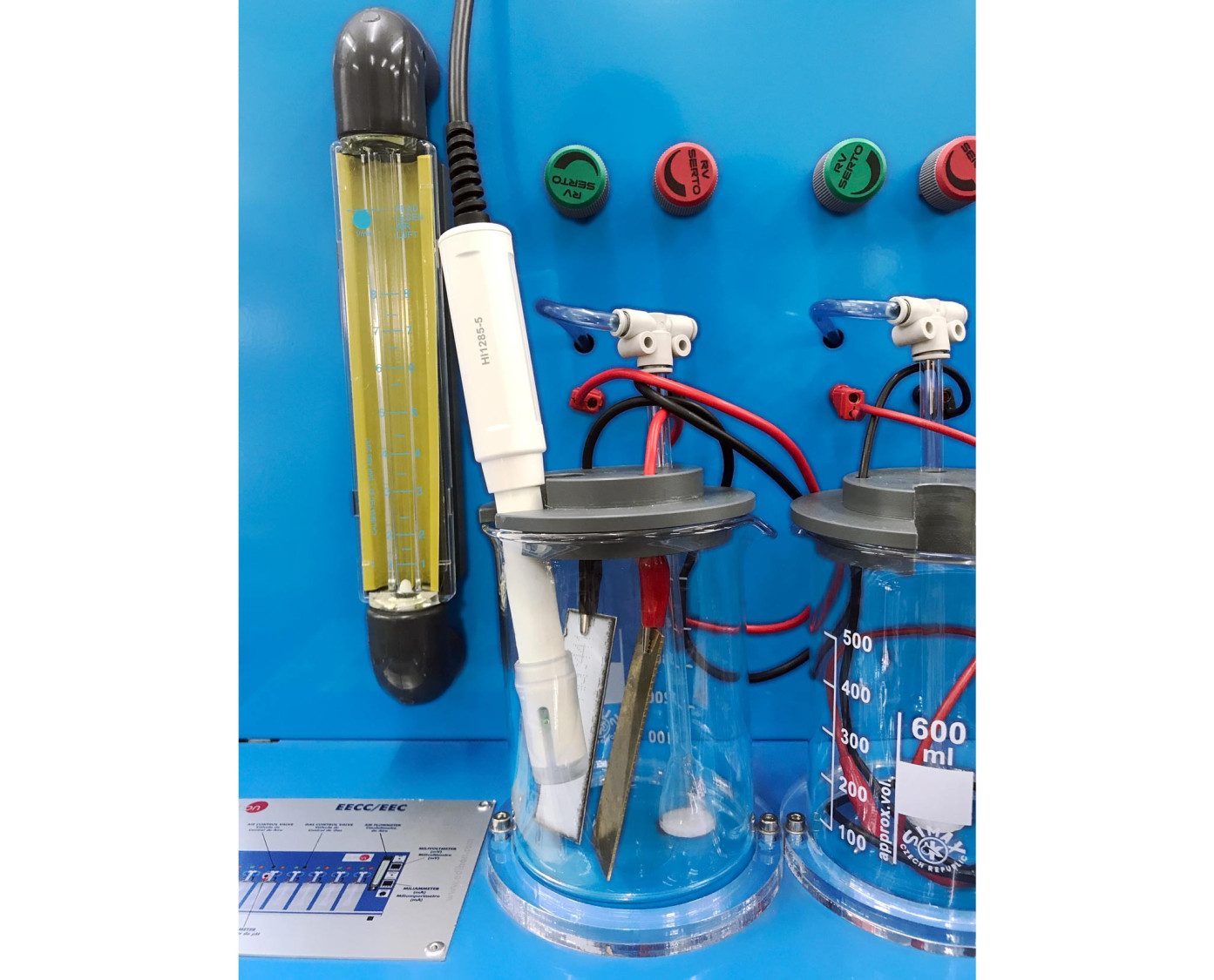

Las celdas incluyen una tapa para adaptar dos probetas de ensayo, un electrodo de referencia y un tubo difusor de gases.

Se incluye un puente salino que permite la formación y el estudio de pilas electroquimicas.

Es posible conectar las diferentes muestras a una fuente de alimentación, controlada desde computador (PC) para estudiar el principio de los ánodos de sacrificio.

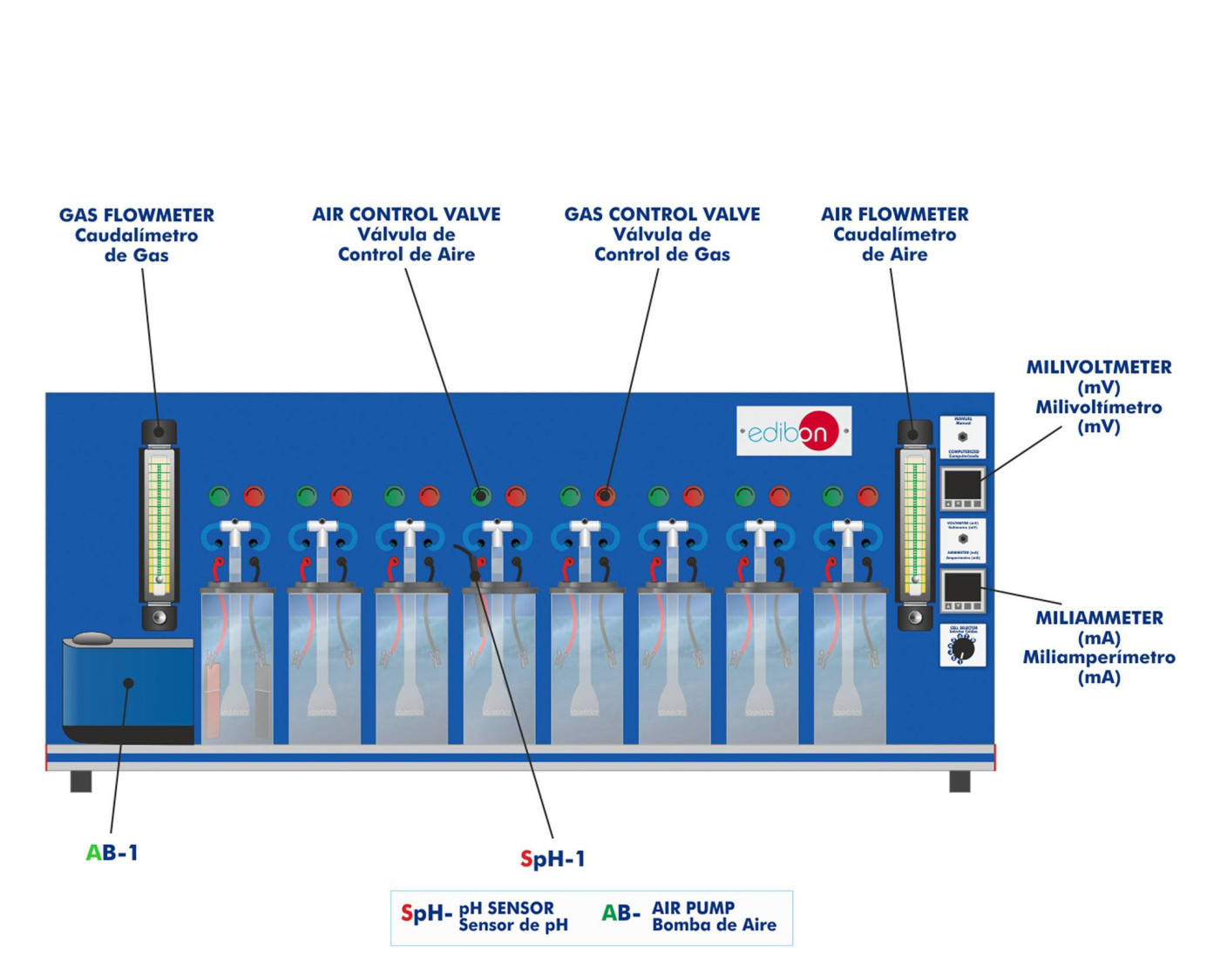

El aire ambiente se introduce en la disolución electrolítica con una bomba de aire, controlada desde computador (PC). Un caudalímetro de aire se sitúa a la salida de la bomba para medir el caudal de aire. Hay varias válvulas de control de aire para ajustar el caudal de aire para cada celda de corrosión. Es posible alimentar otros gases en la disolución electrolítica utilizando un caudalímetro de gas y varias válvulas de control de gas.

El equipo incluye un sensor de pH para estudiar y comparar la influencia de la disolución electrolítica en los procesos de corrosión.

La velocidad de corrosión de una determinada muestra se puede medir cualitativamente por "observación visual" o cuantitativamente mediante "ensayos de inmersión por pesada inicial y final".

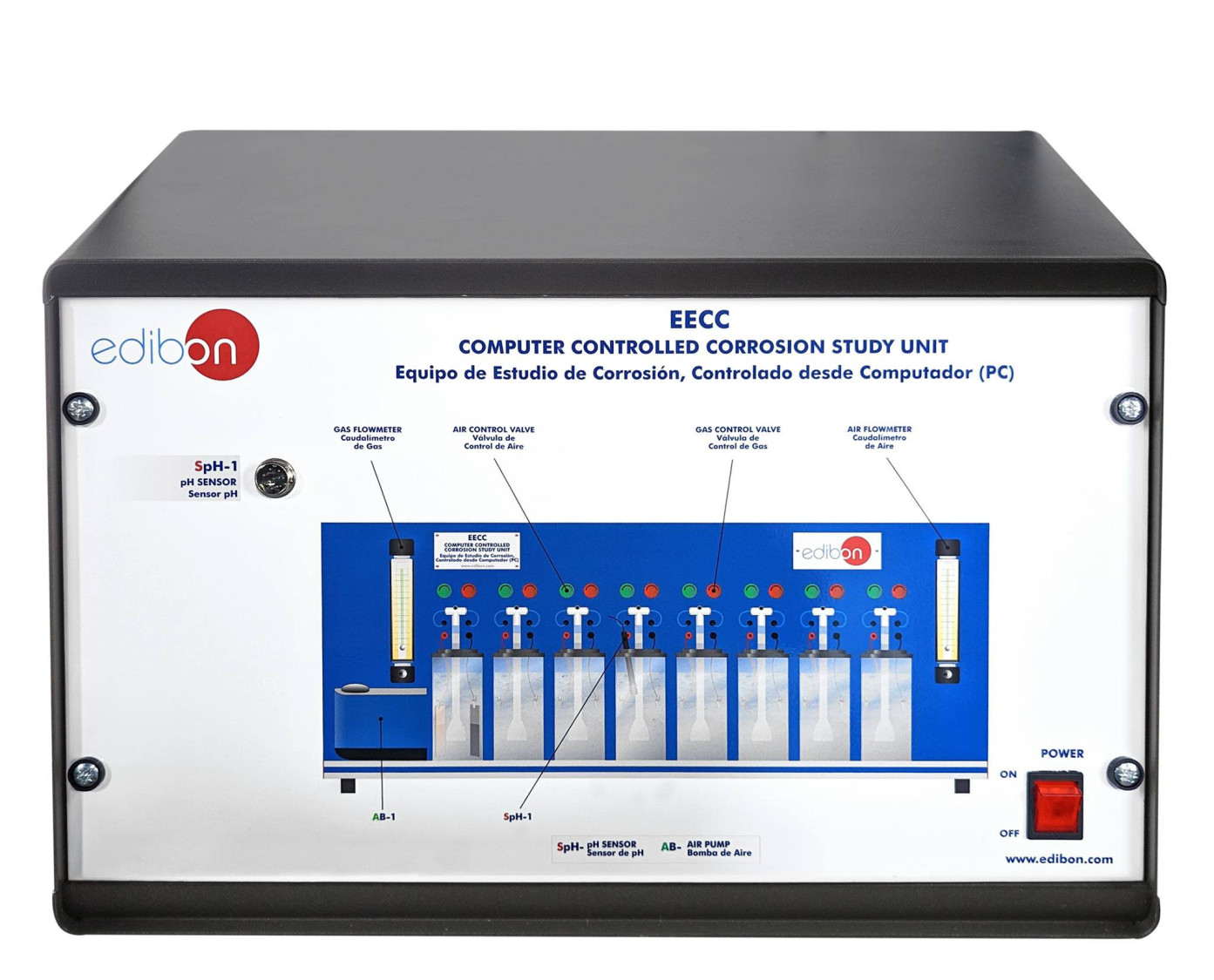

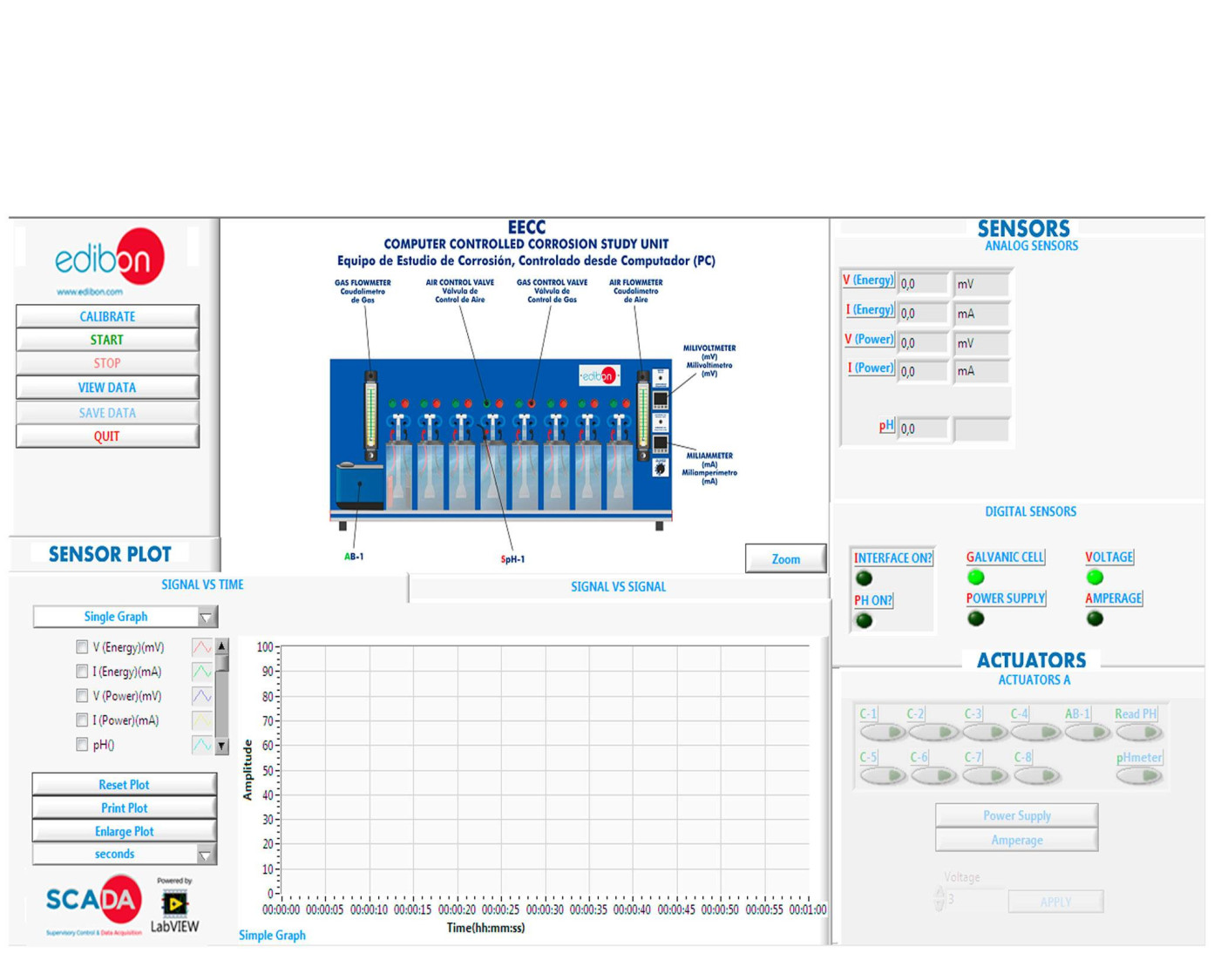

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Potenciales galvánicos.
  2. Estudio de pares galvánicos.
  3. Pasivación del hierro.
  4. Influencia del pH.
  5. Anodizado del aluminio.
  6. Protección catódica.
  7. Corrosión galvánica + oxidación.
  8. Formación de la pila Daniell para la obtención de los potenciales normales.
  9. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Influencia de la concentración de O2 en la corrosión.
  2. Estudio simultáneo de la corrosión en varias celdas.
  3. Corrosión electrolítica.
  4. Inhibición química.
  5. Prevención de incrustación.
  6. Efecto de la tensión interna.
  7. Estudios del tratamiento de las aguas:
  • Estabilización del carbonato cálcico.
  • Oxidación del hierro y manganeso en aguas subterráneas.
  • Ablandamiento del agua mediante precipitación química.
  • Desinfección de aguas residuales con soluciones de cloro.
  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EECC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EECC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
