PEIFC Equipo de Estudio del Índice de Filtrabilidad, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Equipo de Estudio del Índice de Filtrabilidad, Controlado desde Computador (PC), "PEIFC", utiliza un lecho de material granular, normalmente arena, que puede ser seleccionado por los estudiantes según sus propósitos específicos.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Estudio del Índice de Filtrabilidad, Controlado desde Computador (PC), "PEIFC", utiliza un lecho de material granular, normalmente arena, que puede ser seleccionado por los estudiantes según sus propósitos específicos. Las medidas realizadas con este equipo permiten calcular el valor del índice de filtrabilidad que es significativo para el rendimiento de los filtros de lecho profundo.

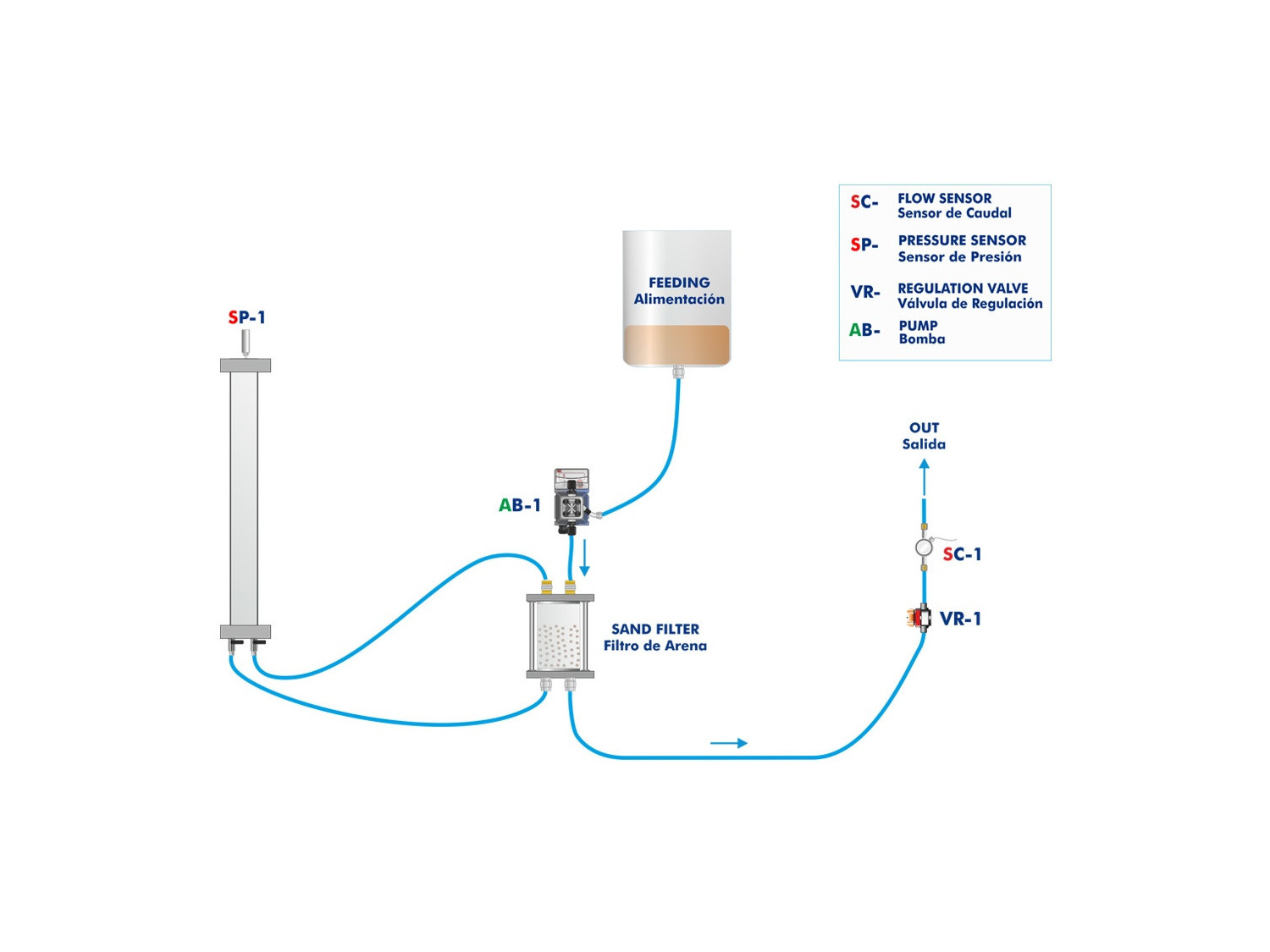

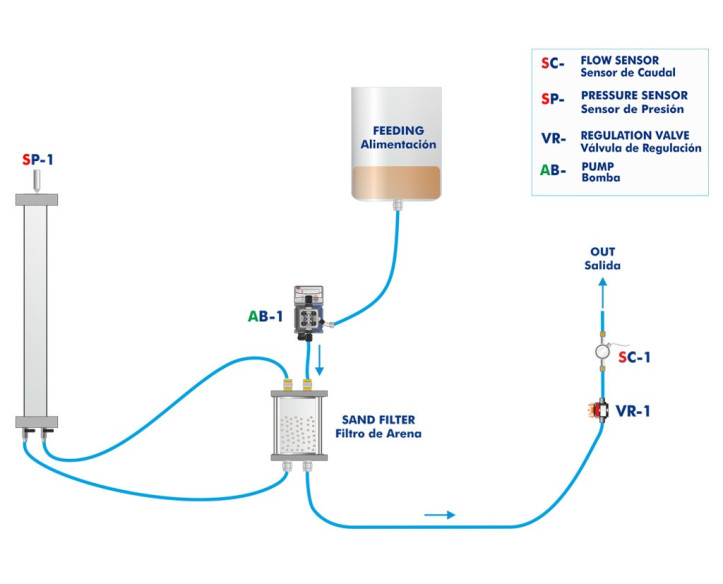

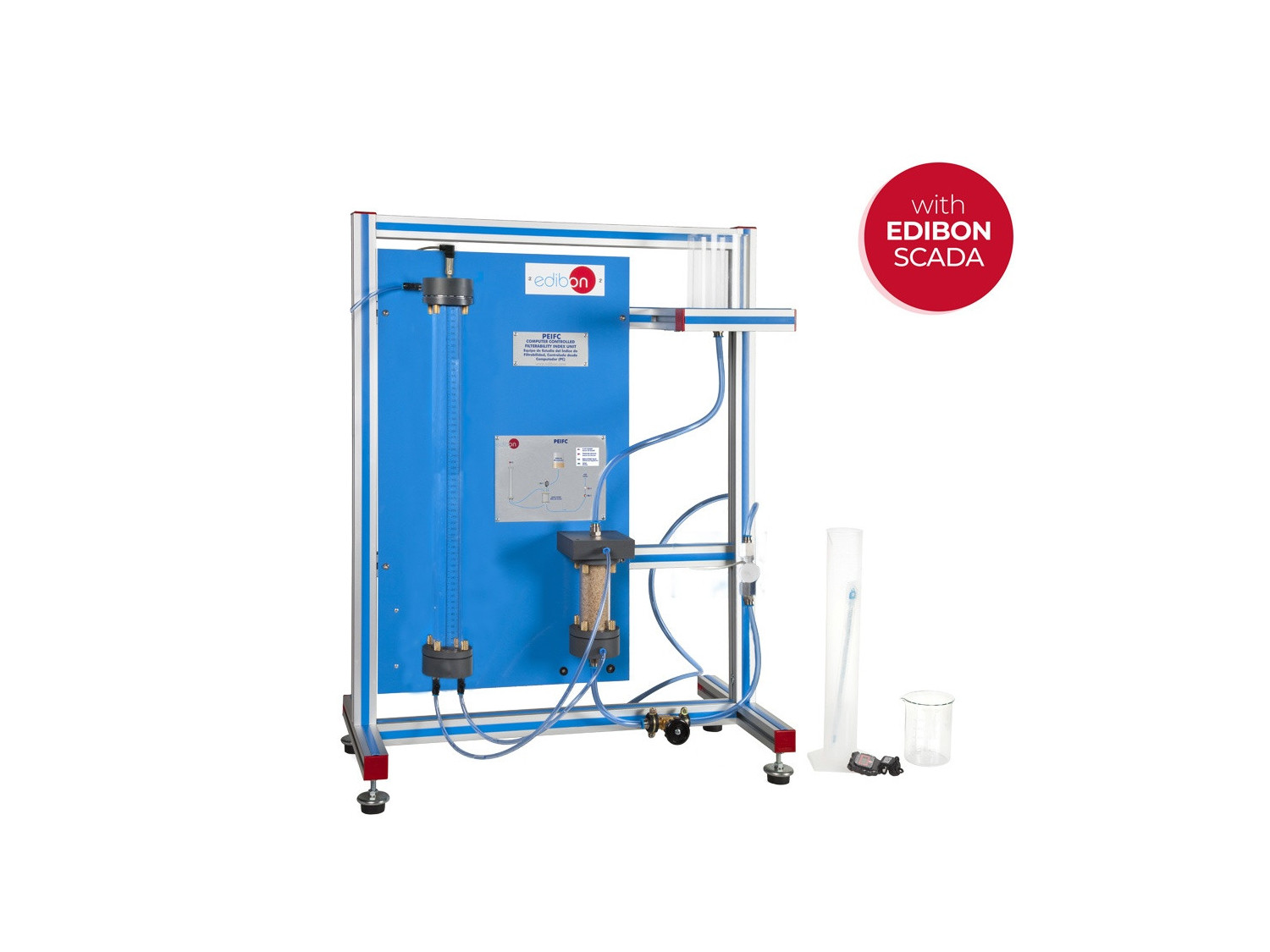

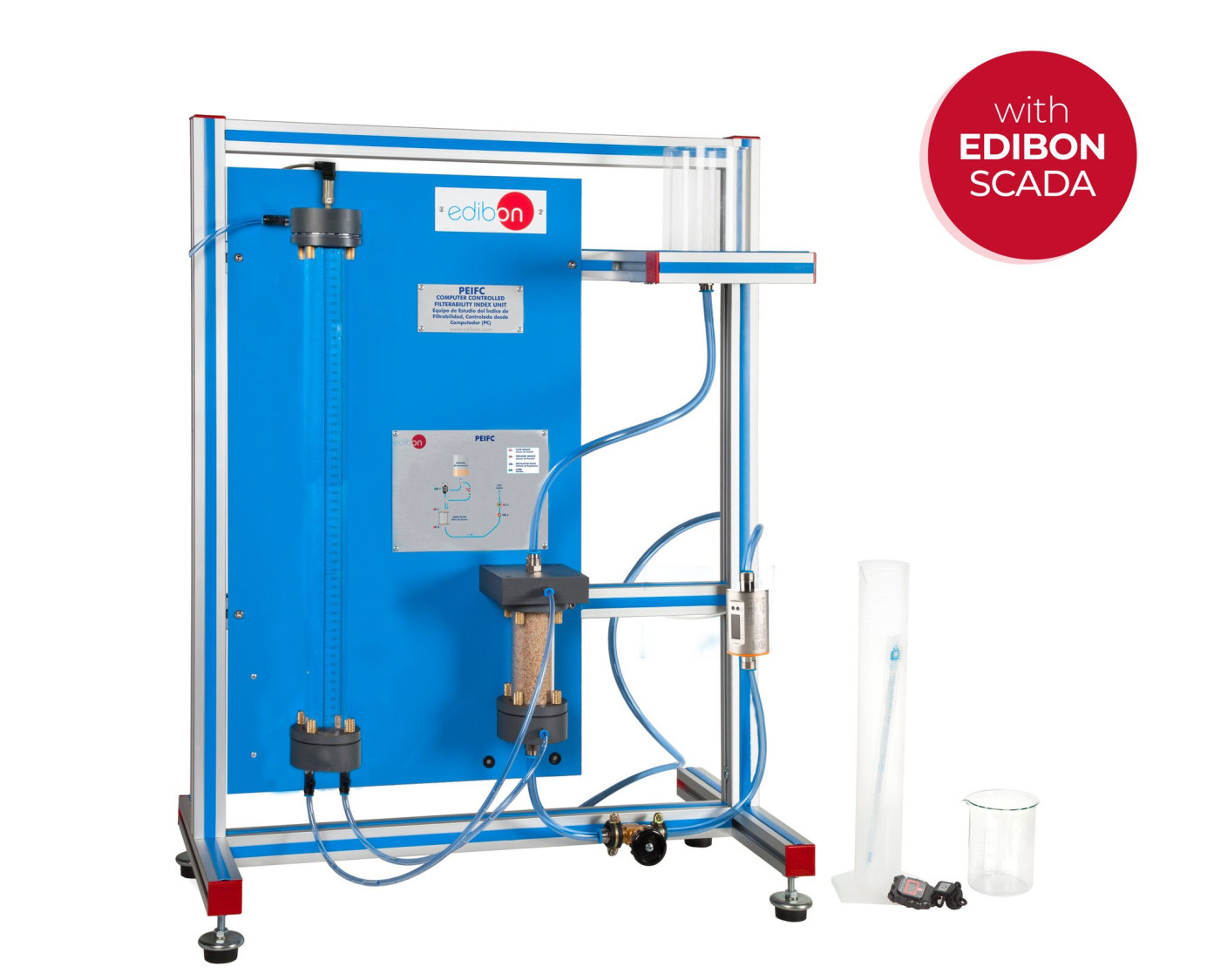

El equipo "PEIFC" es un equipo de sobremesa que dispone de un depósito de alimentación donde se sitúa una solución inicial de agua con sólidos en suspensión. Durante el funcionamiento normal, el depósito se comunica con la parte superior del filtro de arena a través de una tubería.
La parte inferior del filtro se comunica con un sensor de caudal. Una válvula de regulación situada en el sensor de caudal es la que permite variar el caudal que se hace pasar a través del filtro. La presión del fluido se obtiene por medio de la gravedad, dado que el depósito de alimentación está situado en altura. La presión se mide por medio de un sensor de presión.

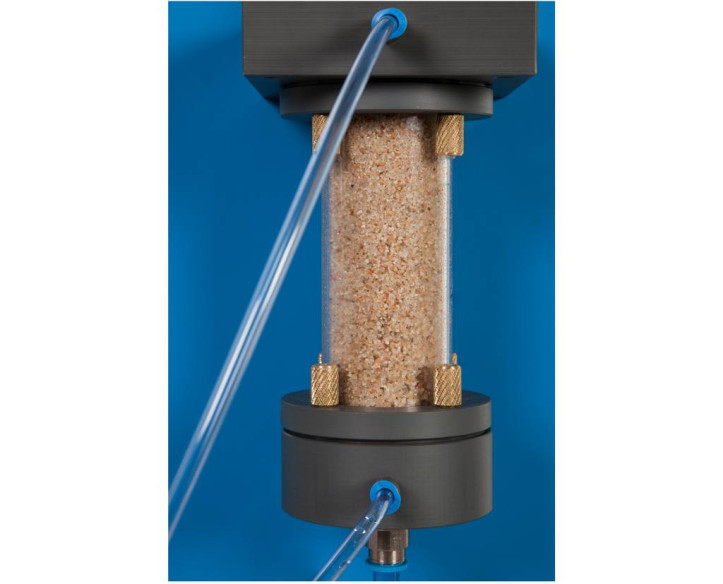

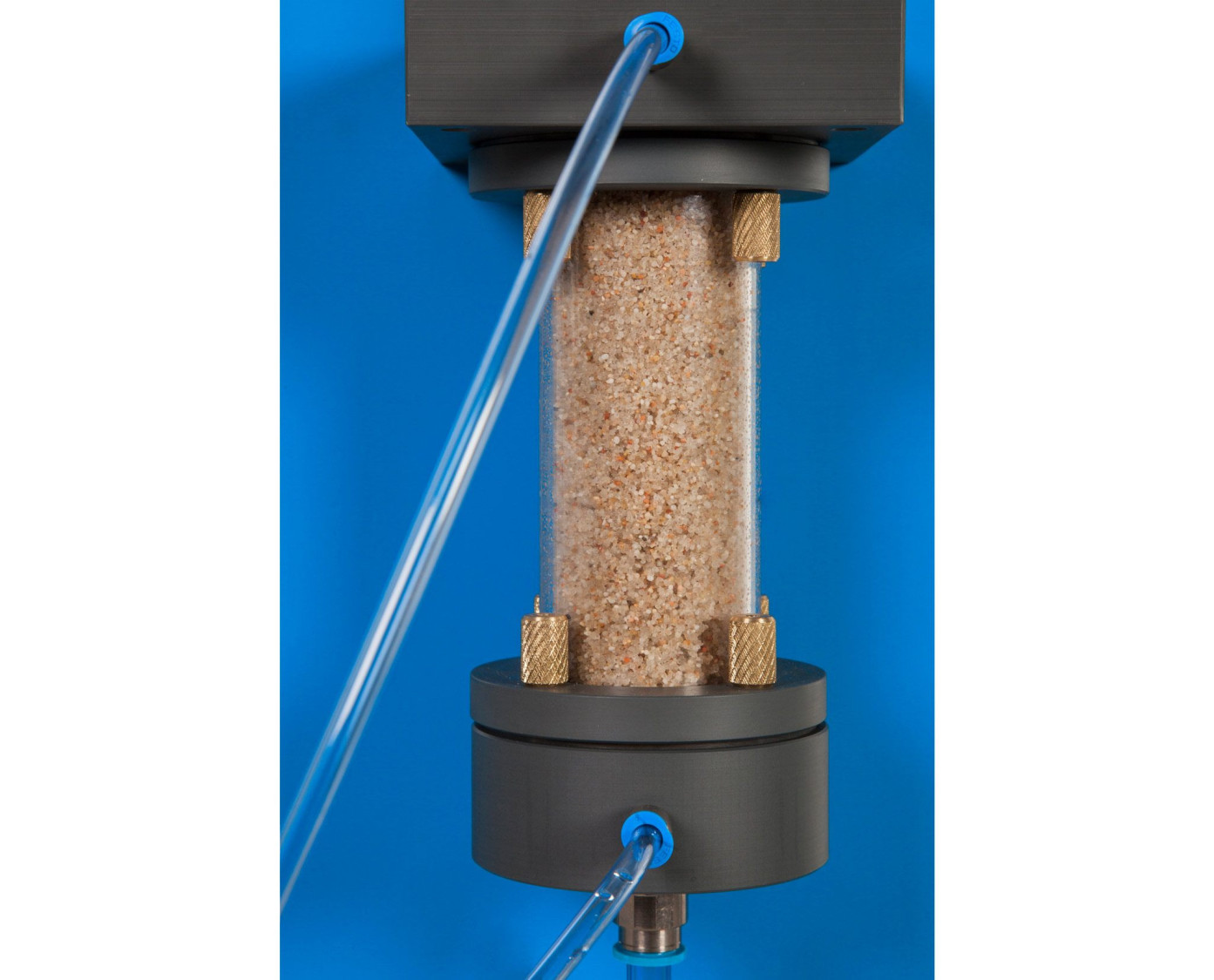

El cartucho del filtro es fácilmente desmontable por lo que permite estudiar la diferencia entre diferentes medios, tanto en composición como en granulometría.
Este equipo, además de para la enseñanza y entrenamiento de los estudiantes, puede usarse en controles rutinarios en trabajos de purificación de aguas, o en trabajos de tratamiento de aguas que empleen filtración terciaria.

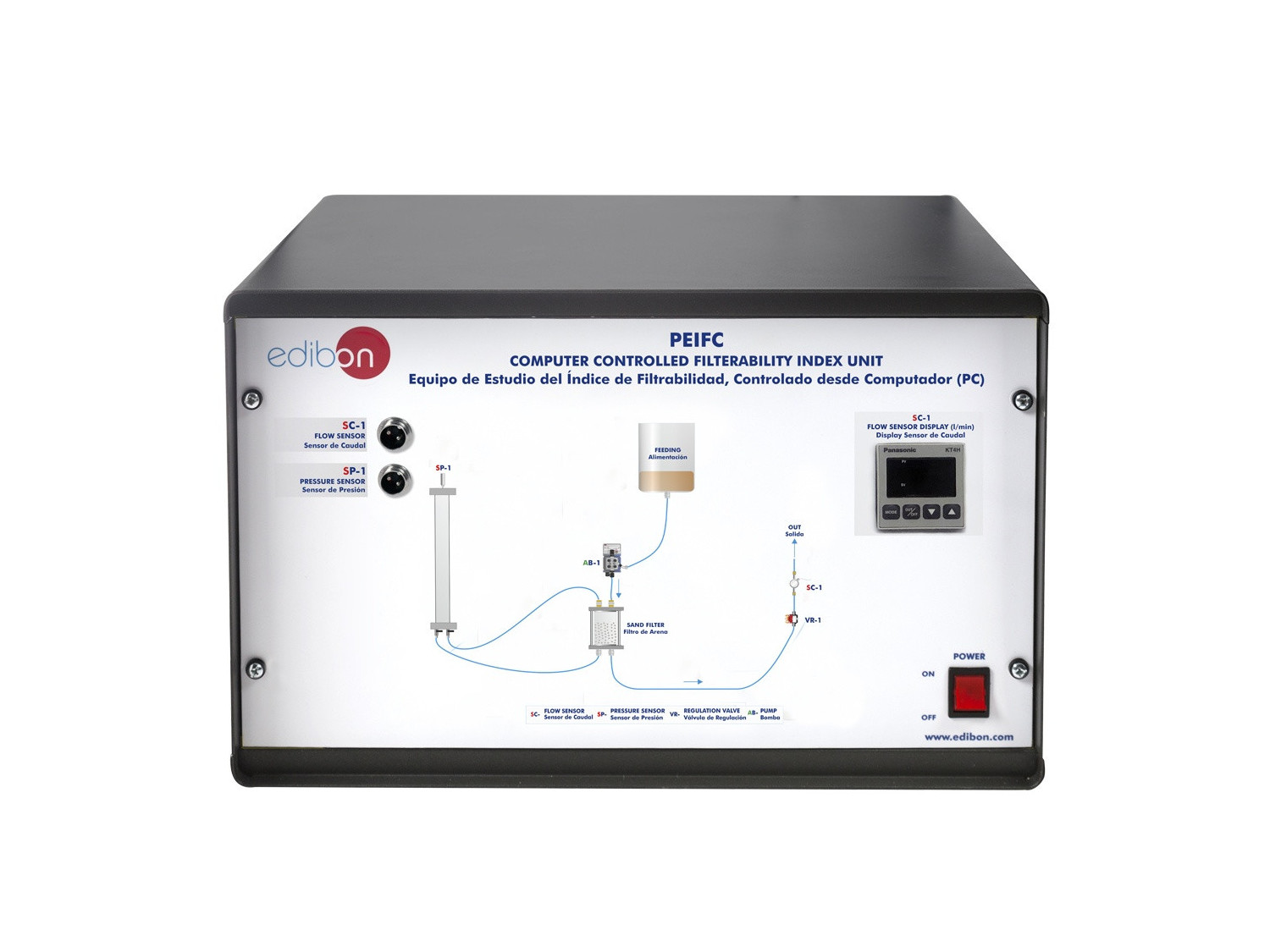

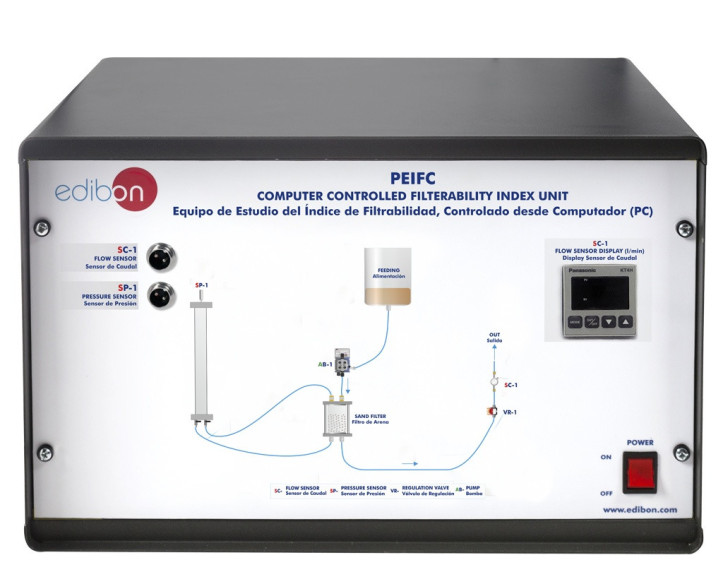

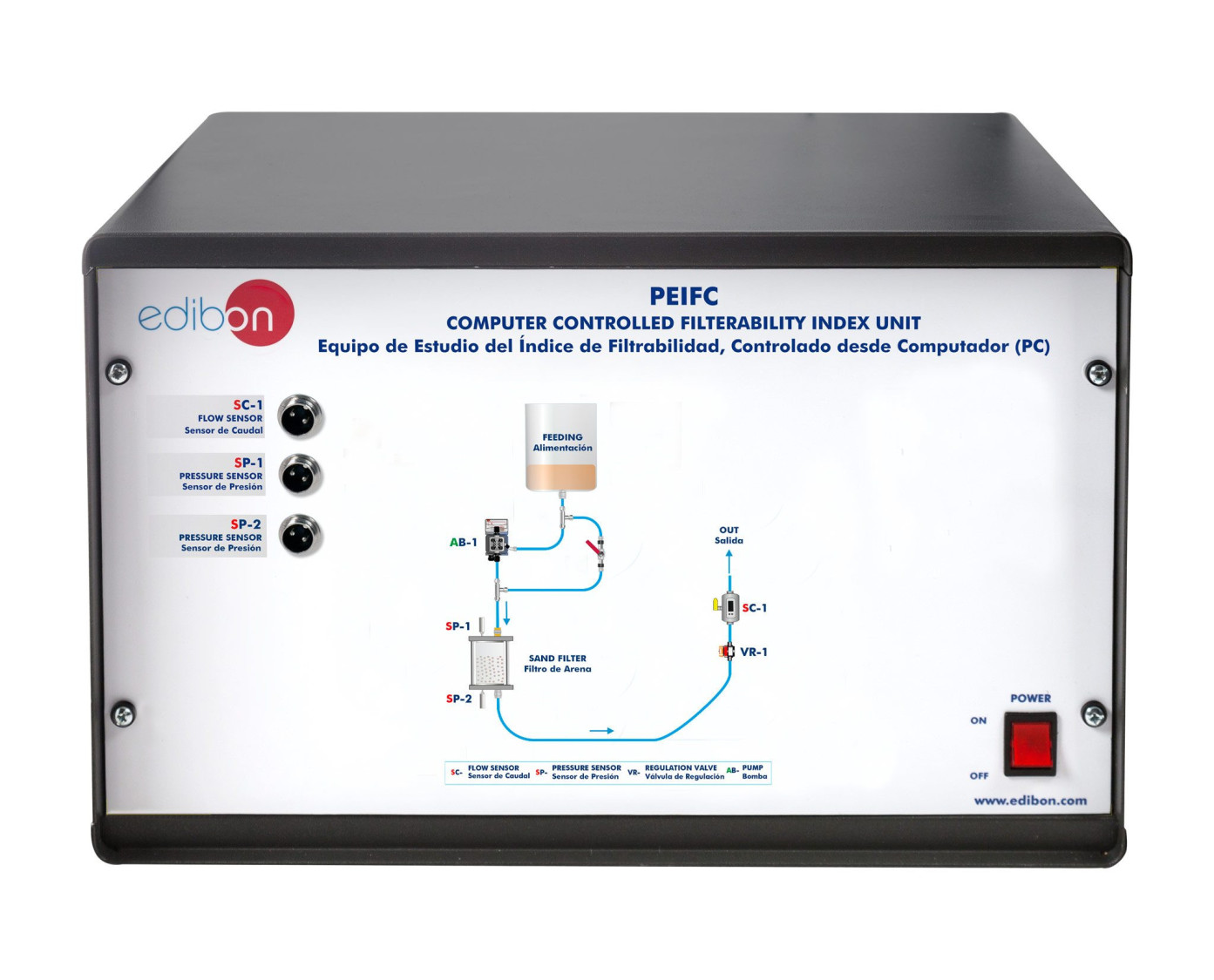

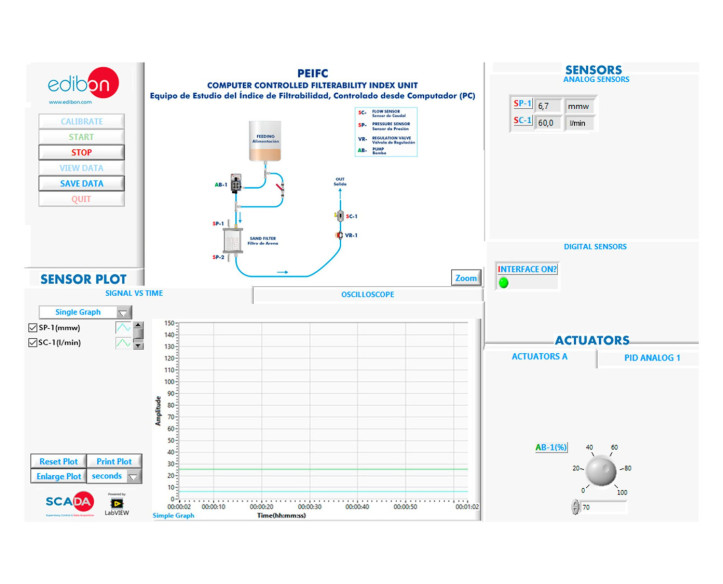

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de los principios de la operación de filtrado.
- Estudio de la ecuación de Darcy.
- Filtración de lecho profundo de suspensiones con diferentes lechos.
- Cálculo del Índice de Filtrabilidad.
- Realización de lavado de filtro de arena.
- Calibración de los sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo PEIFC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo PEIFC.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS SIMILARES DISPONIBLES
13.1.- HIDROLOGÍA E HIDROGEOLOGÍA
PEIF

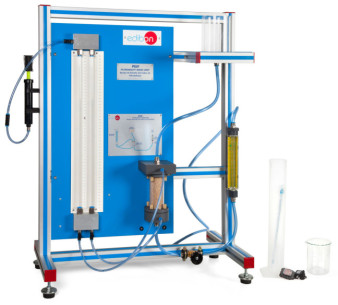

Este equipo utiliza un lecho de material granular, normalmente arena, que puede ser seleccionado por los estudiantes según sus propósitos específicos. Las medidas realizadas con este equipo permiten calcular el valor del índice de filtrabilidad...
