PEFC Equipo de Floculación, Controlado desde Computador (PC)

12.3.- TRATAMIENTO DE AGUAS POTABLES 13.3.- TRATAMIENTO DE AGUAS RESIDUALES
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

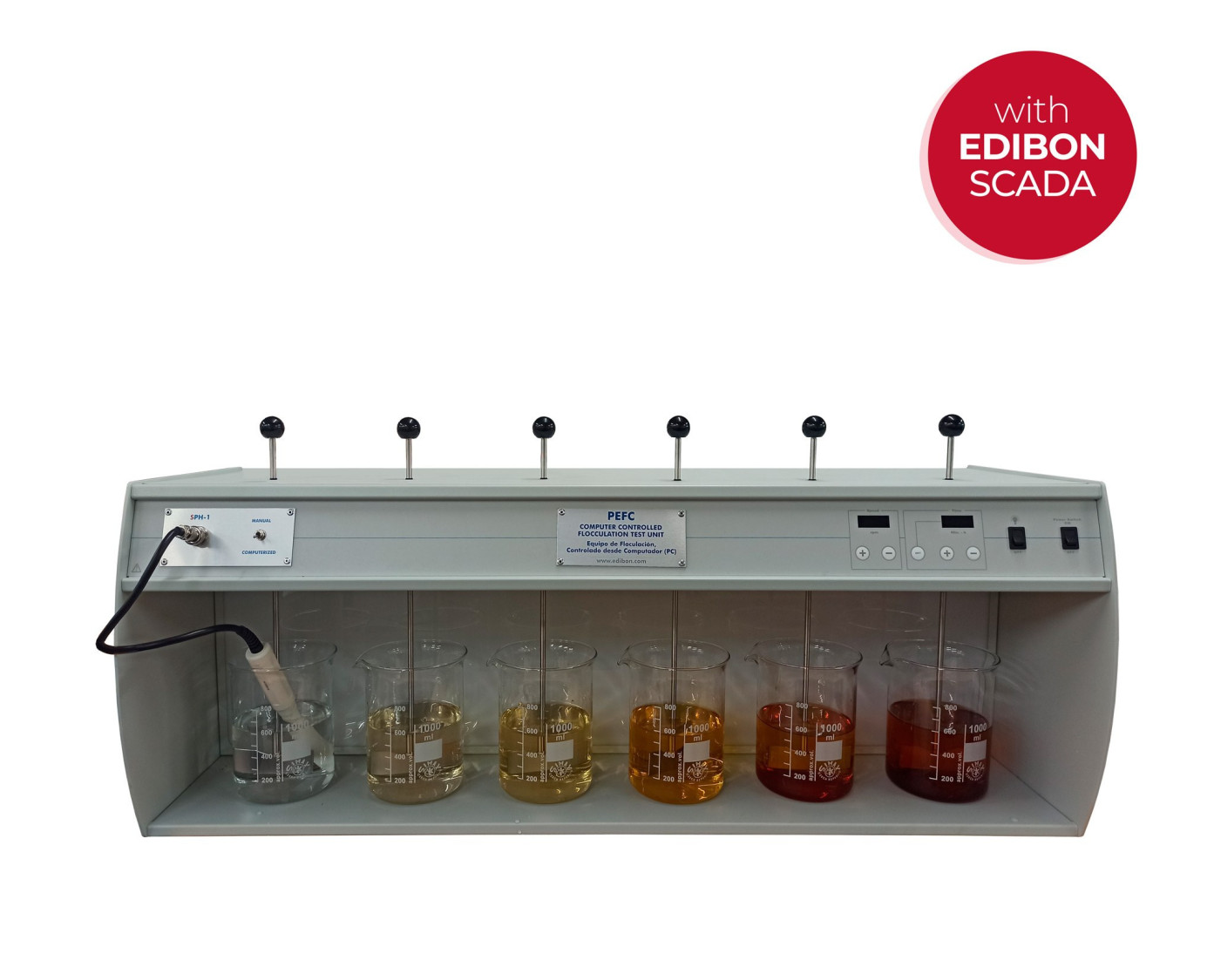

Equipo: PEFC. Equipo de Floculación, Controlado desde Computador (PC)

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

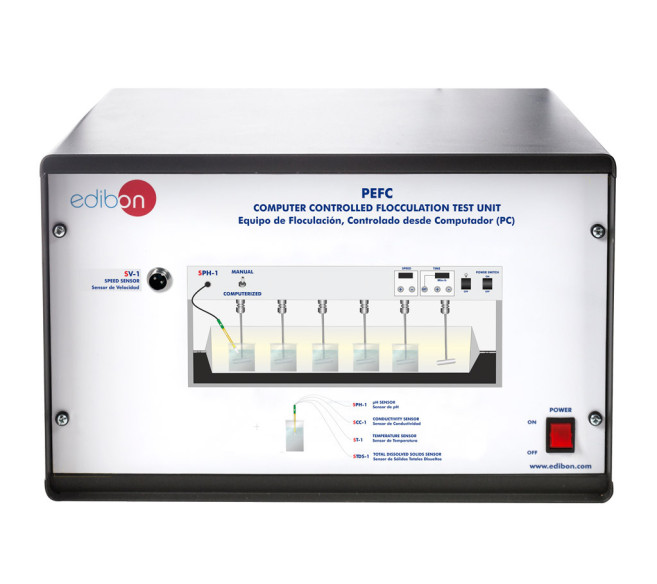

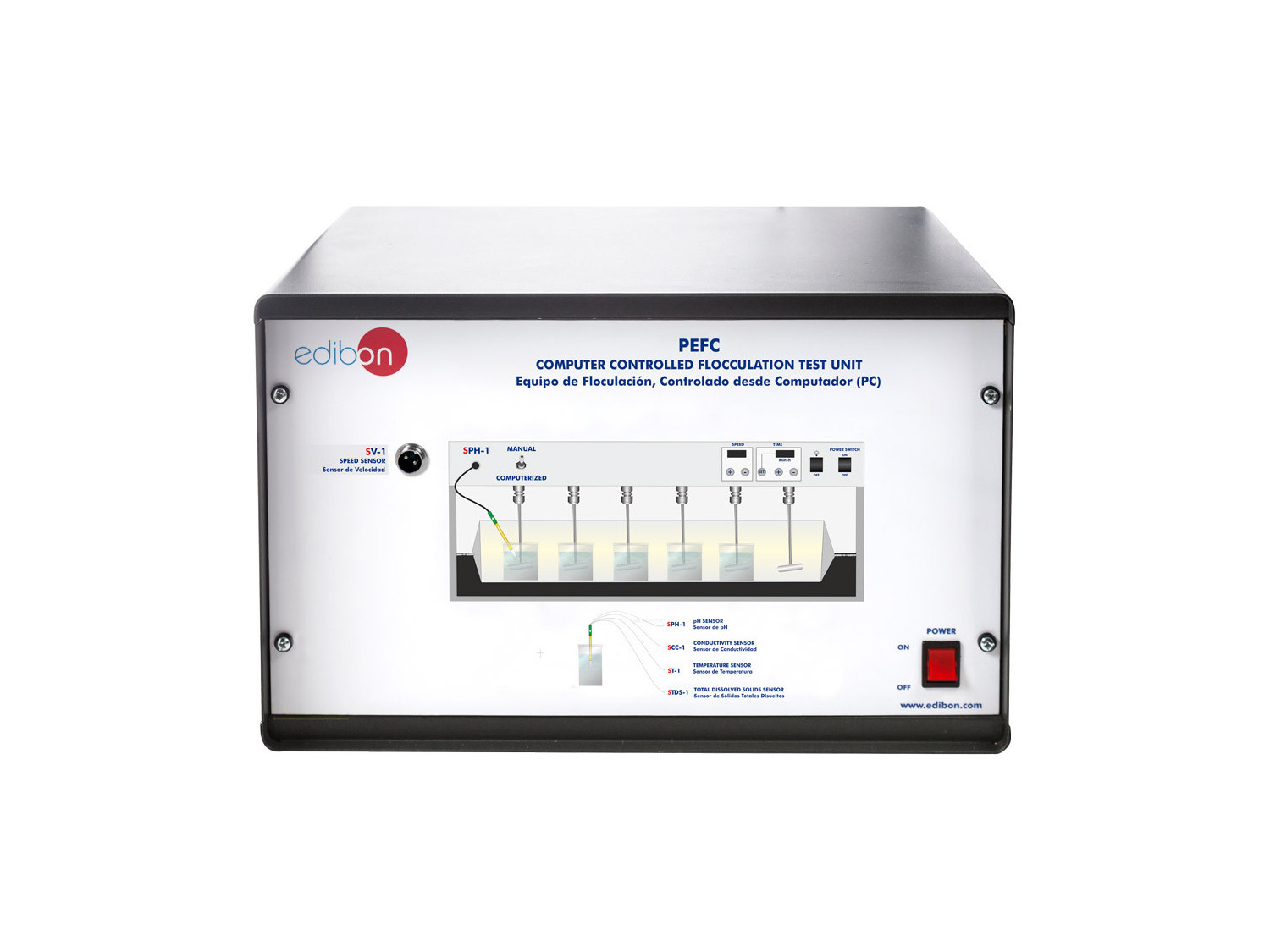

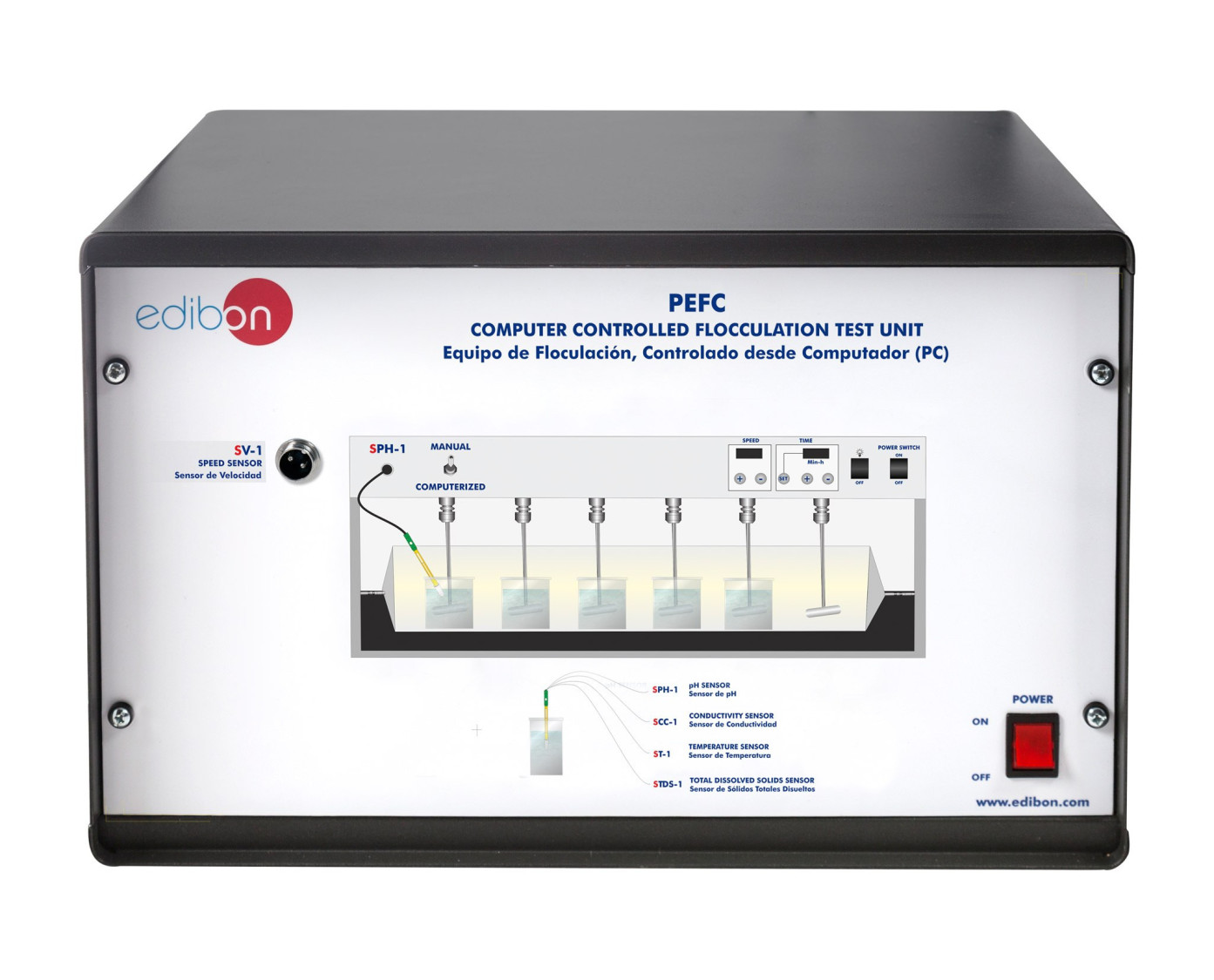

PEFC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

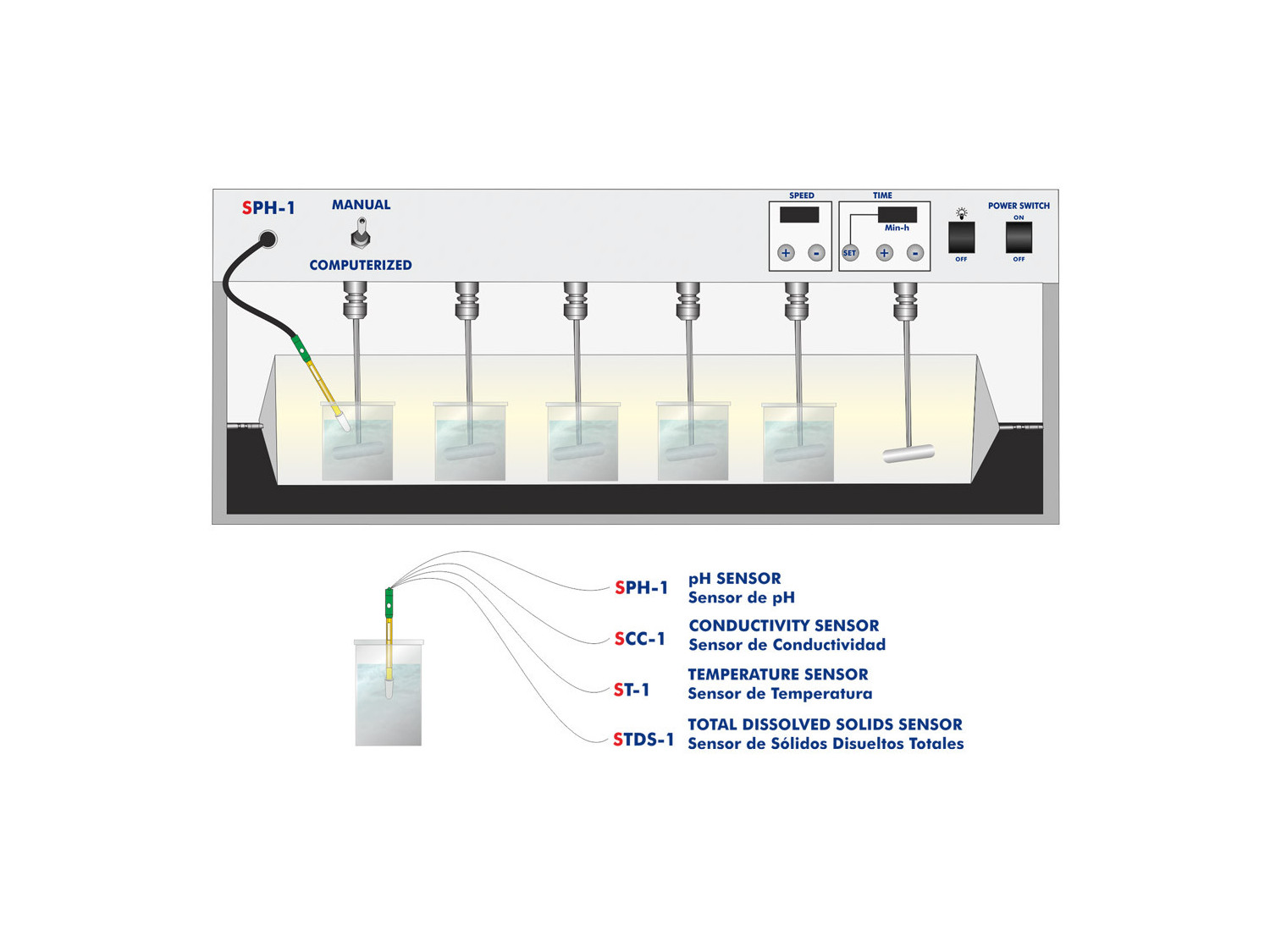

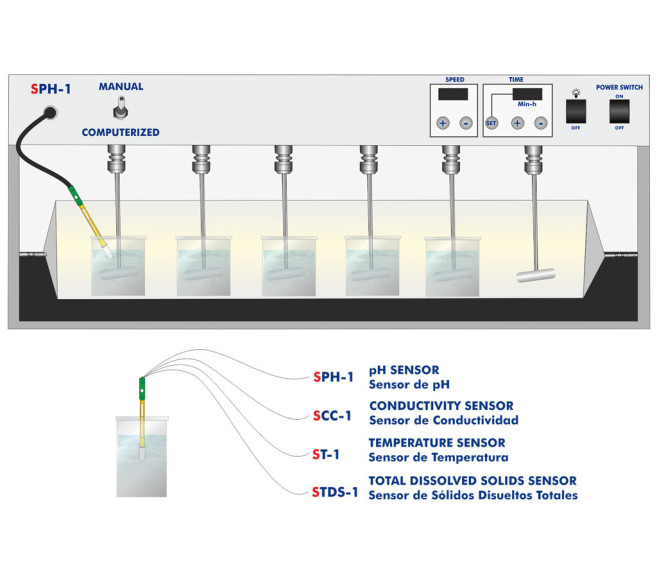

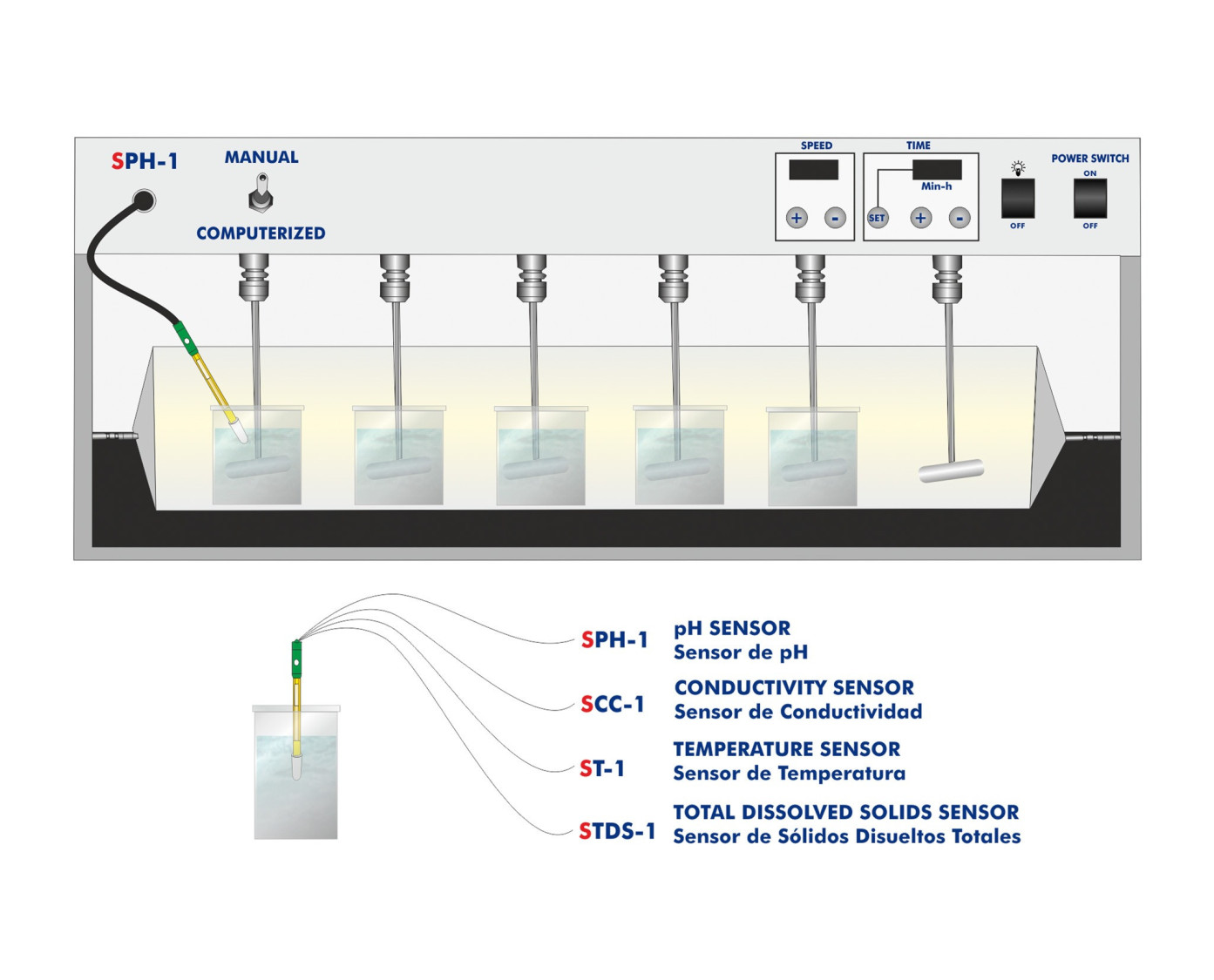

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

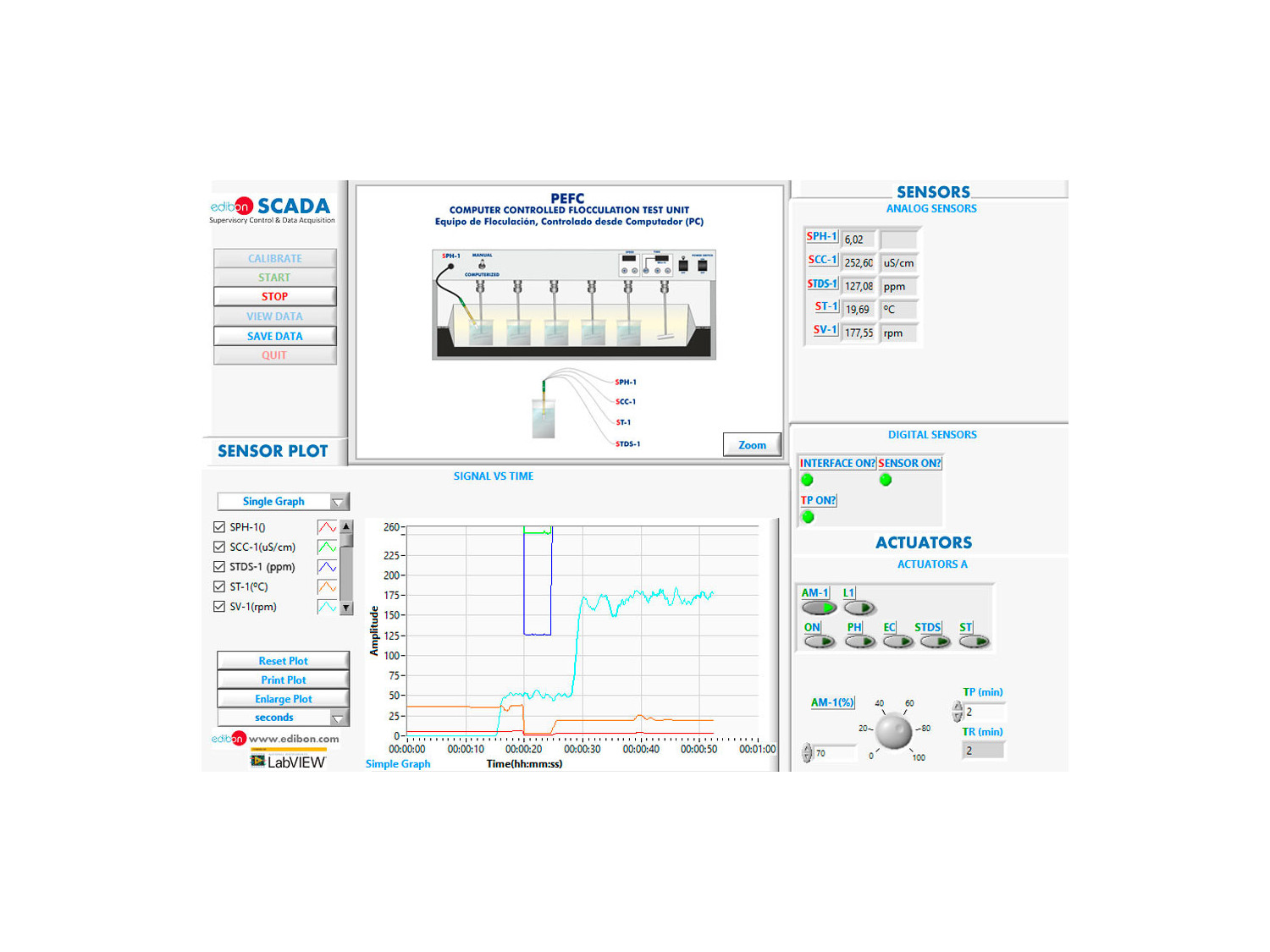

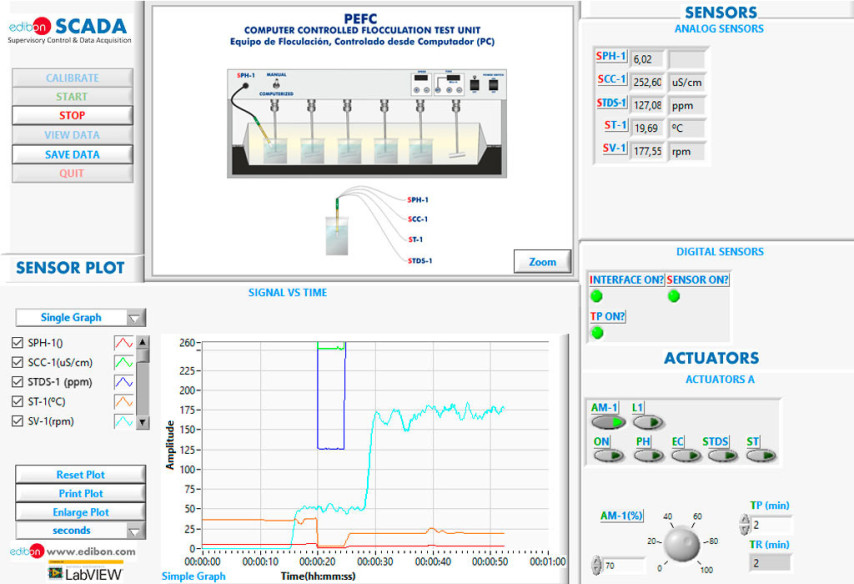

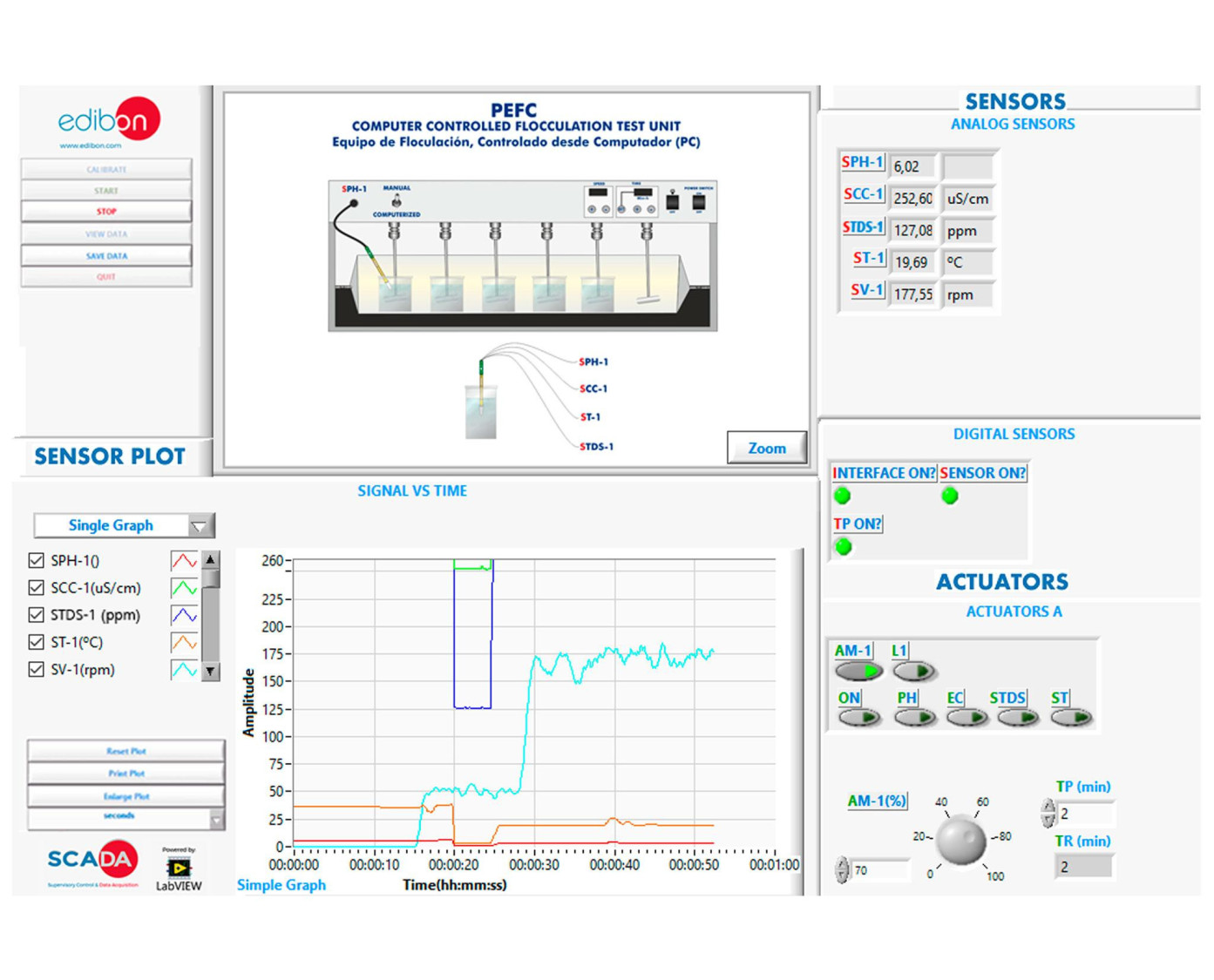

PEFC/SOF. Representación en tiempo real de cualquiera de las magnitudes medidas

COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC
COMPUTER CONTROLLED FLOCCULATION TEST UNIT - PEFC

SISTEMAS INNOVADORES

El Equipo de Floculación, Controlado desde Computador (PC), "PEFC", permite el estudio de las operaciones de coagulación y floculación y el análisis de los principales parámetros que determinan la operación de eliminación de coloides.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

13TV
 Laboratorio de Medioambiente para Educación Técnica y Vocacional
13HE
 Laboratorio de Medioambiente para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más
NUEVOS Folletos de Tecnología de Alimentos y Aguas
NUEVOS Folletos de Tecnología de Alimentos y Aguas
La Tecnología de los Alimentos es una disciplina fundamentada en la Ciencia de los Alimentos basada en los conocimientos multidisciplinares de la nutrición, los análisis químicos, la física, la bioquímica y la ingeniería.  Las Tecnologías de Tratamientos de Agua logran obtener agua potable tan...
Leer más

Descripción General

El Equipo de Floculación, Controlado desde Computador (PC), "PEFC", demuestra la eliminación de sustancias disueltas mediante coagulación y floculación.

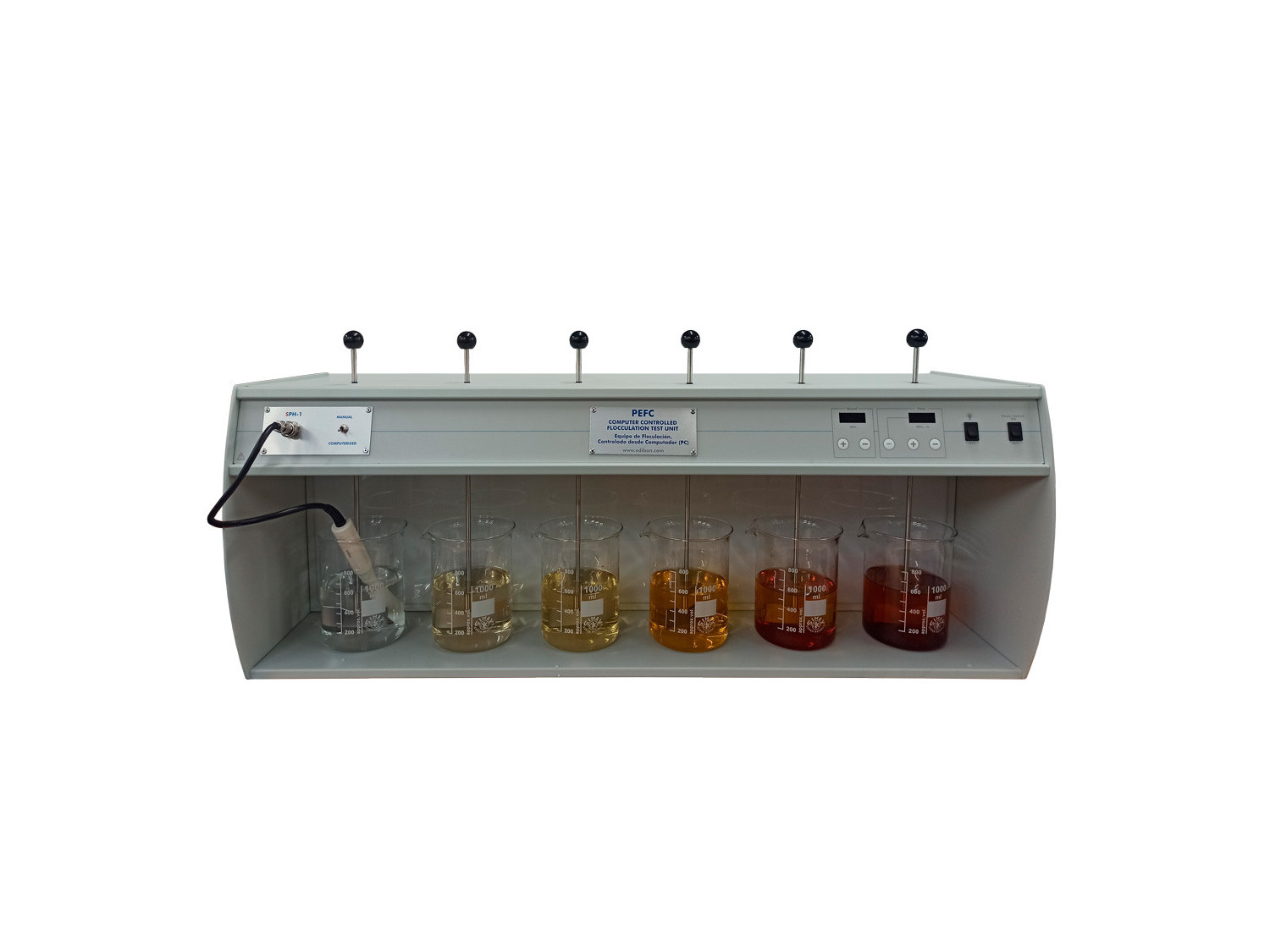

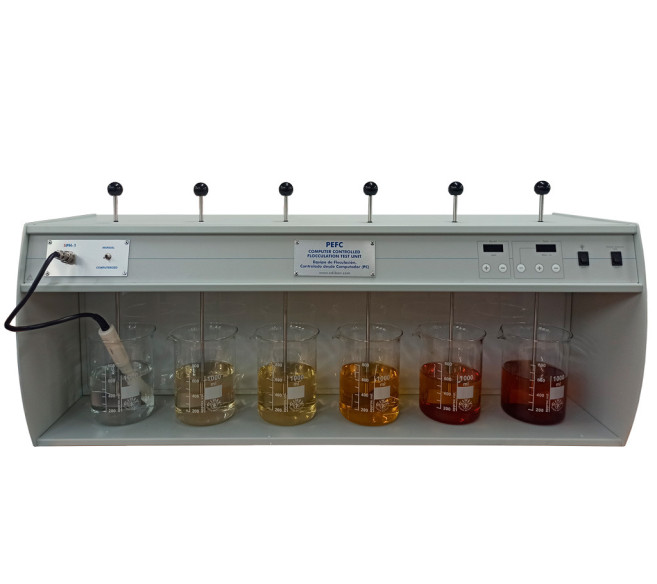

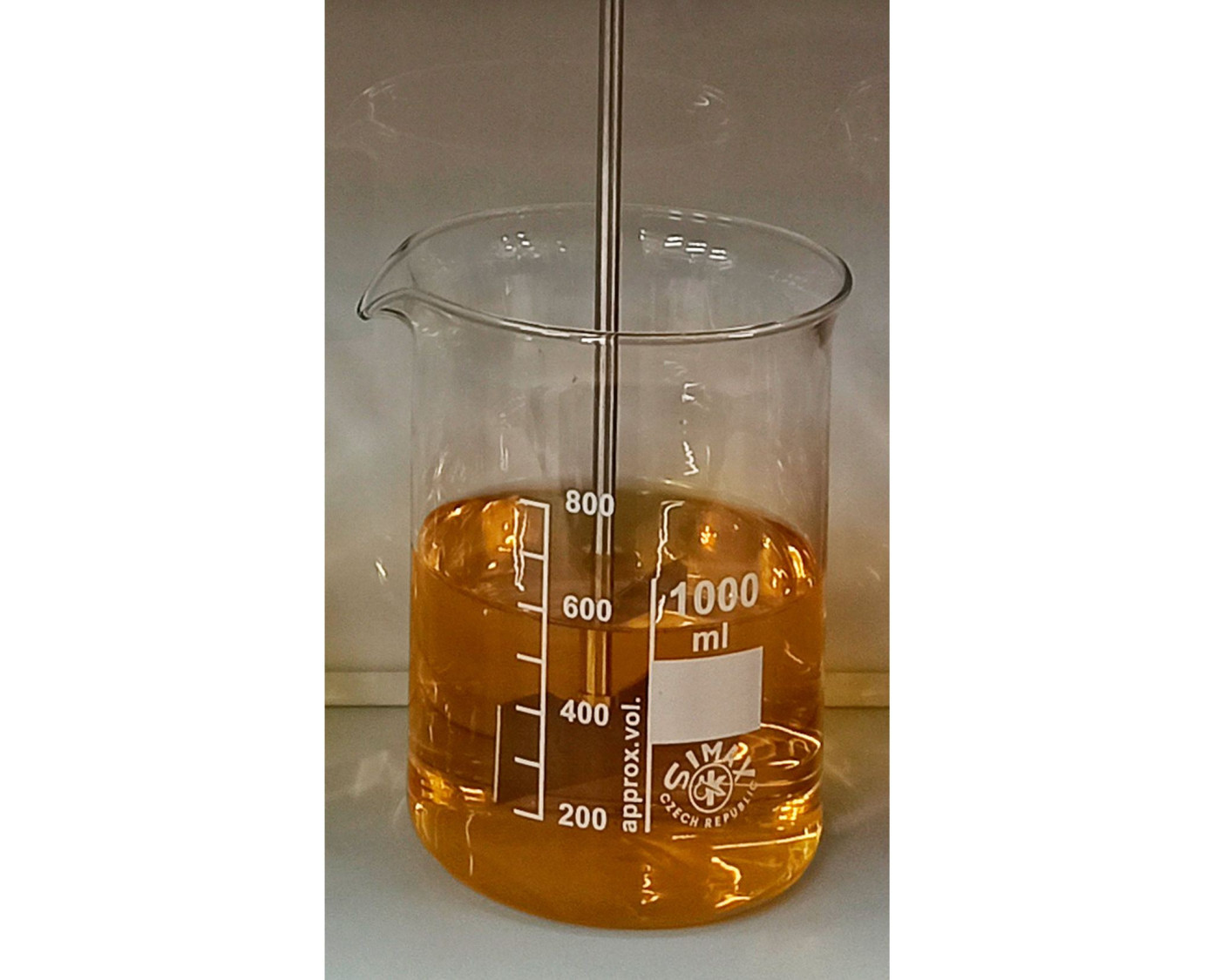

Dispone de seis vasos de precipitados donde se introduce el agua a ensayar. Cada uno dispone de un agitador de palas de velocidad regulable.

El equipo está iluminado en la base o en la parte trasera para permitir una visualización más clara de las partículas sobrenadantes.

La instrumentación del equipo permite la determinación de la temperatura, pH, conductividad y sólidos totales disueltos para así establecer las condiciones óptimas para la floculación.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de la dosis óptima de coagulante.
  2. Estudio de la formación de coágulos con relación al tiempo de agitación y la velocidad de agitación.
  3. Determinación del pH óptimo.
  4. Ensayo de coagulación con carbón activo.
  5. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PEFC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PEFC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
