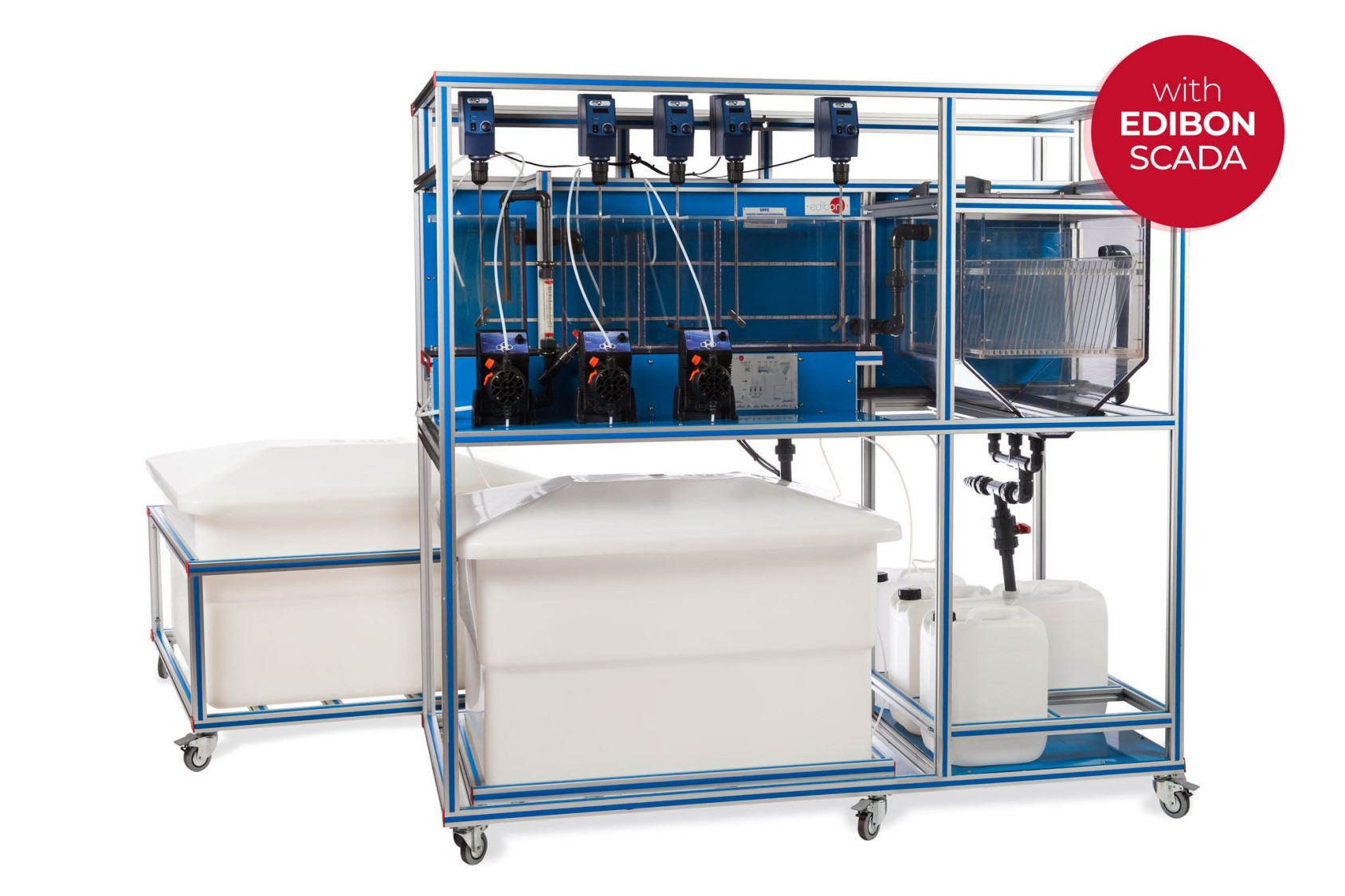

SPFC Equipo de Floculación, Precipitación y Sedimentación, Controlado desde Computador (PC)

El Equipo de Floculación, Precipitación y Sedimentación, Controlado desde Computador (PC), "SPFC", diseñado por EDIBON, permite el estudio de los diferentes parámetros que afectan al tratamiento fisicoquímico de las aguas residuales, para la purificación de las mismas. La finalidad de la unidad es la disminución de la materia coloidal y en suspensión, gracias al estudio de las diferentes etapas de precipitación, coagulación, floculación y posterior sedimentación.

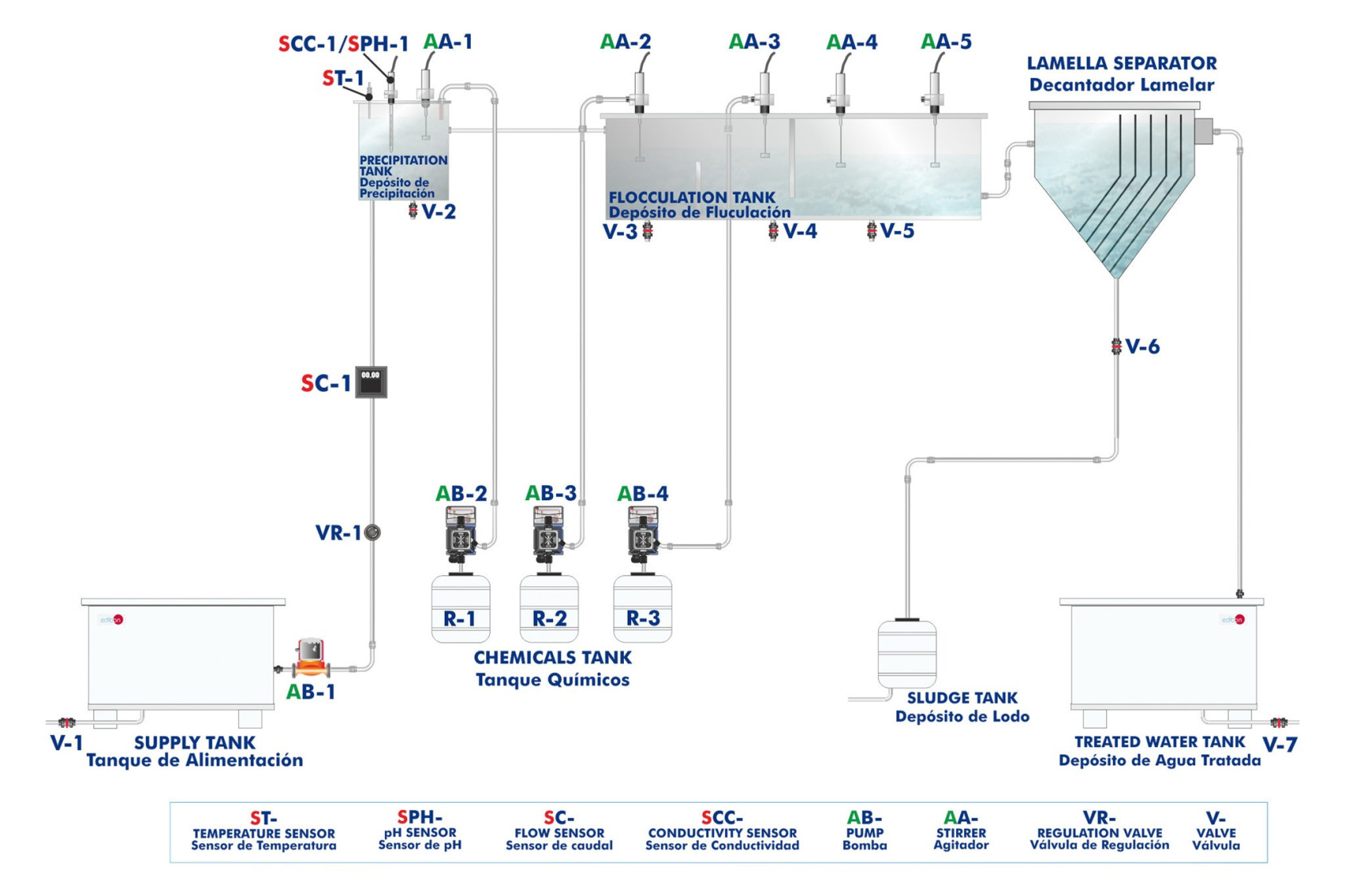

El proceso se inicia con el suministro a la unidad de aguas que requieren tratamiento, empleando para ello una bomba de alimentación de aguas brutas controlada desde computador (PC). El caudal de suministro se puede visualizar por medio del sensor de caudal. Dichas aguas brutas se incorporan al depósito de precipitación, en el cual, una bomba, controlada desde computador (PC), permite la adición de sosa disuelta para la neutralización de las mismas. Además se dispone de un agitador de velocidad regulable , el cual facilita la mezcla de los reactivos asociados a la reacción de neutralización. También incluye un sensor de temperatura y un sensor de pH-conductividad para controlar las variables claves del proceso de precipitación.

A continuación el agua se incorpora por rebosamiento al tanque de floculación, que está dividido en dos depósitos, uno de coagulación y otro de floculación. El agua pasa de uno a otro por rebosamiento. La diferencia entre ellos es el tipo de compuesto que se dosifica para la ruptura de los coloides y la formación de los flóculos.

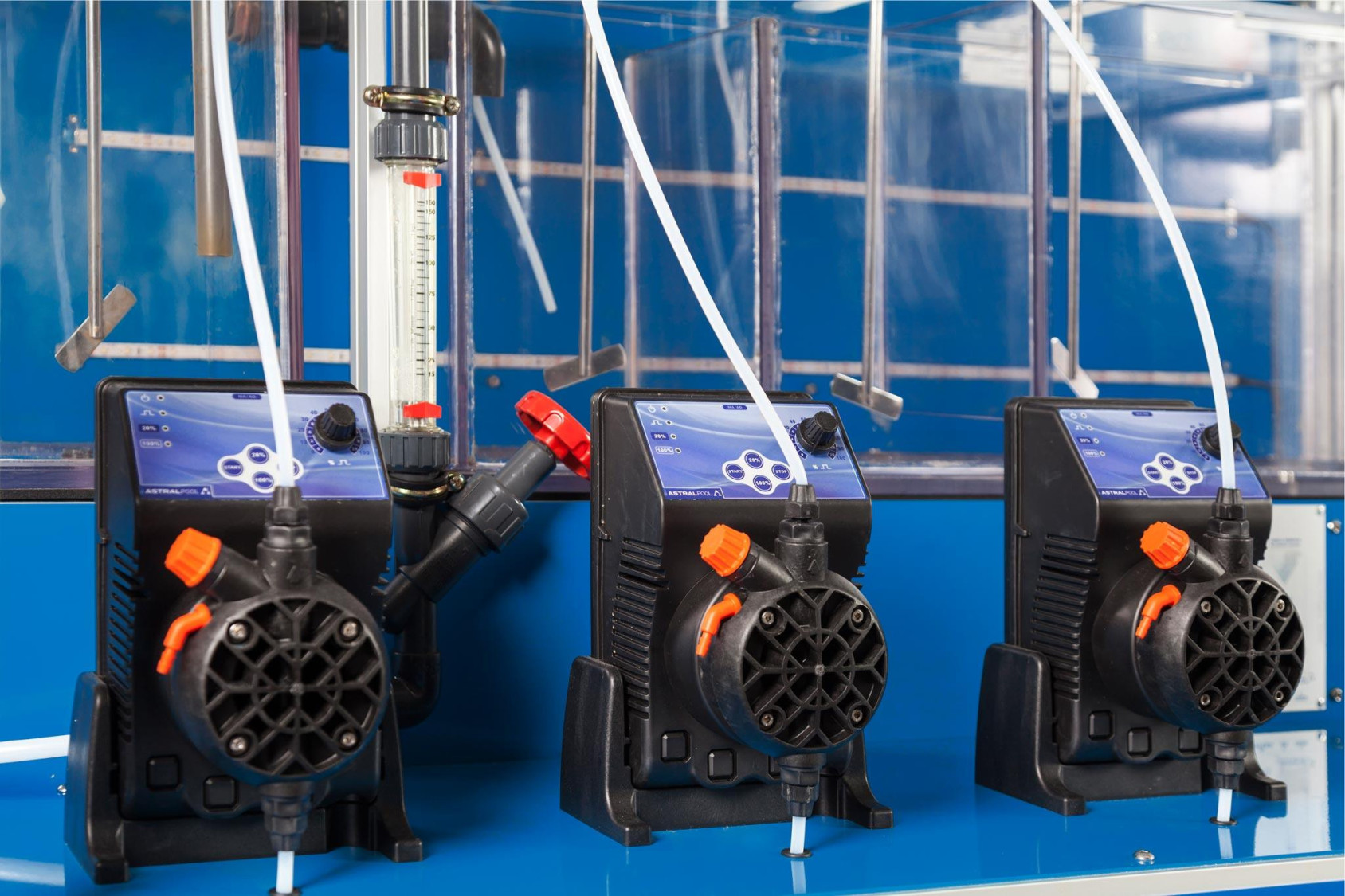

En el primer depósito se realiza la coagulación mediante la adición de coagulante con una bomba controlada desde computador (PC). Dispone de un agitador regulable cuya finalidad es la ruptura de los coloides, por tanto el mezclado será impetuoso para favorecer la distribución uniforme y rápida del coagulante antes de que se produzca la reacción química.

En el segundo depósito se observan diferentes secciones, la primera delimitada por tabiques deflectores para favorecer la mezcla y las demás demarcadas por la colocación de agitadores. En la primera sección se pretende favorecer la formación de flóculos mediante la adición de floculante con una bomba controlada desde computador (PC). En el resto de secciones se pretende aumentar el tamaño de los flóculos formados, con el fin de incrementar el rendimiento de la decantación. Por ello se tranquiliza el flujo, evitando turbulencias. En cada sección se dispone de un agitador de velocidad regulable para fomentar la unión de las partículas y su aglomeración en forma de flóculos.

Finalmente, el agua pasa a un decantador lamelar, donde los flóculos formados se separan del agua depurada por sedimentación. El agua clarificada sale por la parte superior hasta el depósito de aguas tratadas, mientras que en la parte inferior de la unidad los lodos se acumulan en una tolva. Como resultado final las aguas tratadas se almacenan en el tanque de aguas depuradas, mientras que los lodos se extraen del decantador en el tanque de lodos.

El equipo dispone de puntos de muestreo en cada uno de los tanques que comprenden el proceso, incluyendo a las distintas secciones que comprenden el tanque de floculación. Además dispone de un medidor de conductividad para analizar la variación de la misma a lo largo del proceso y asociarla con la evolución de los sólidos disueltos.

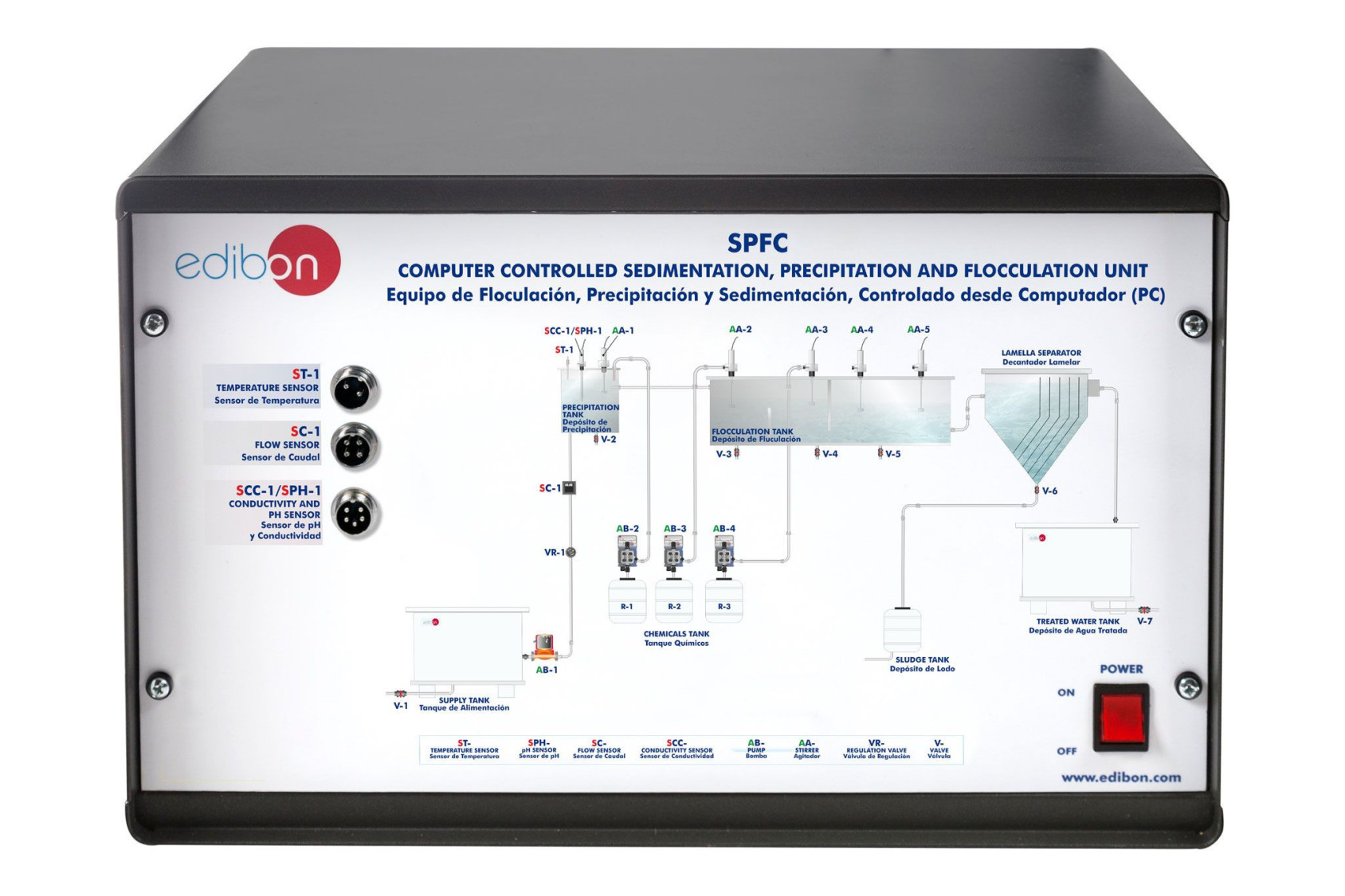

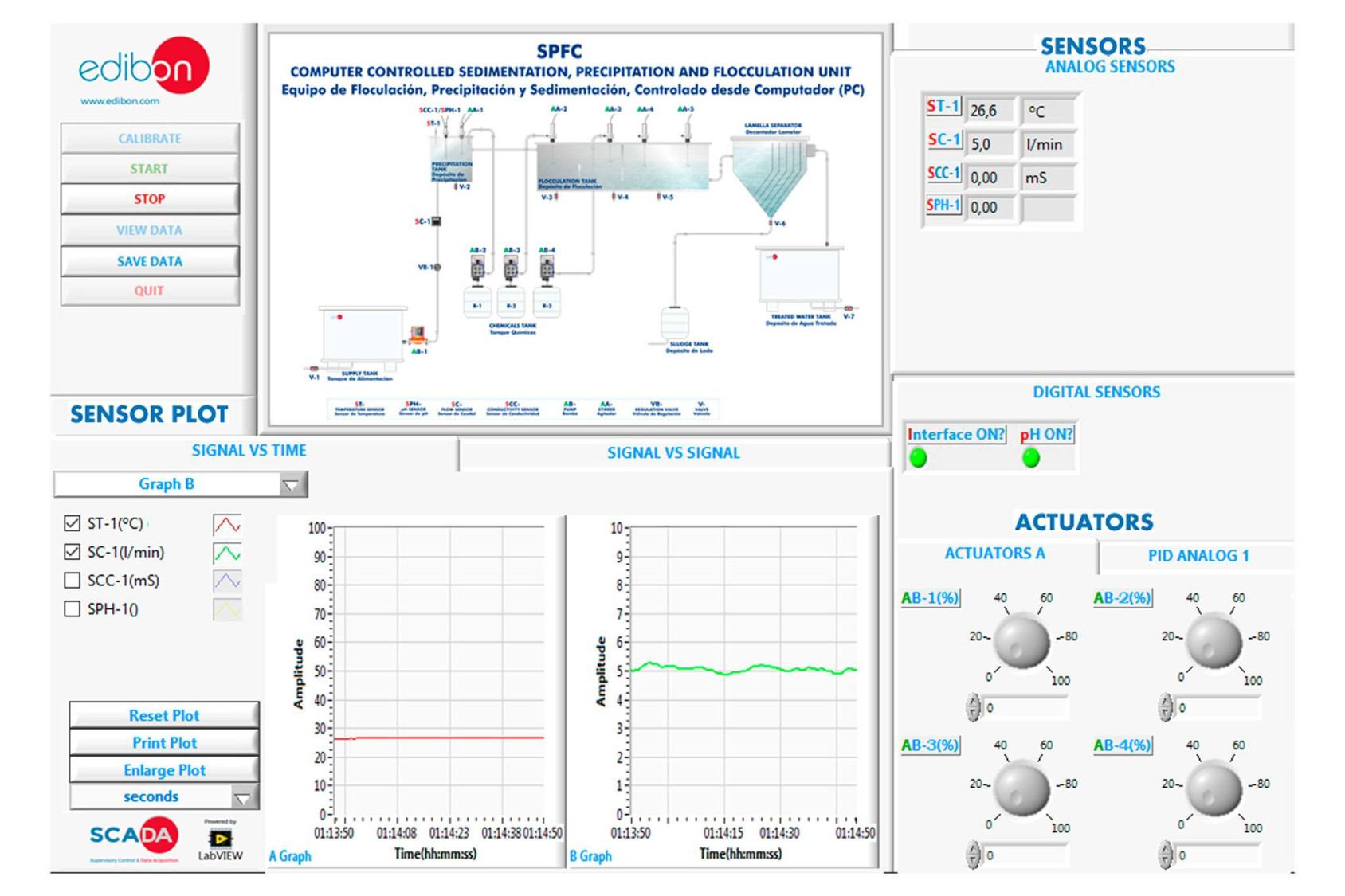

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
