HFCC Equipo de Flujo de Fluidos Compresibles, Controlado desde Computador (PC)

8.7.5.- COMPRESORES 8.8.- CONDUCCIÓN DE FLUIDOS 9.1.- FUNDAMENTOS Y CONCEPTOS BÁSICOS DE TERMODINÁMICA
COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

Equipo: HFCC. Equipo de Flujo de Fluidos Compresibles, Controlado desde Computador (PC)

COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

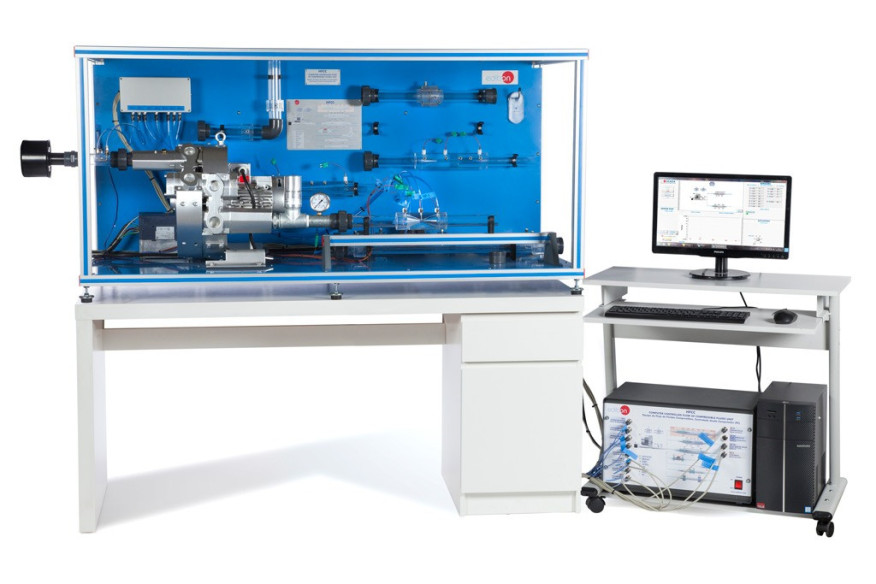

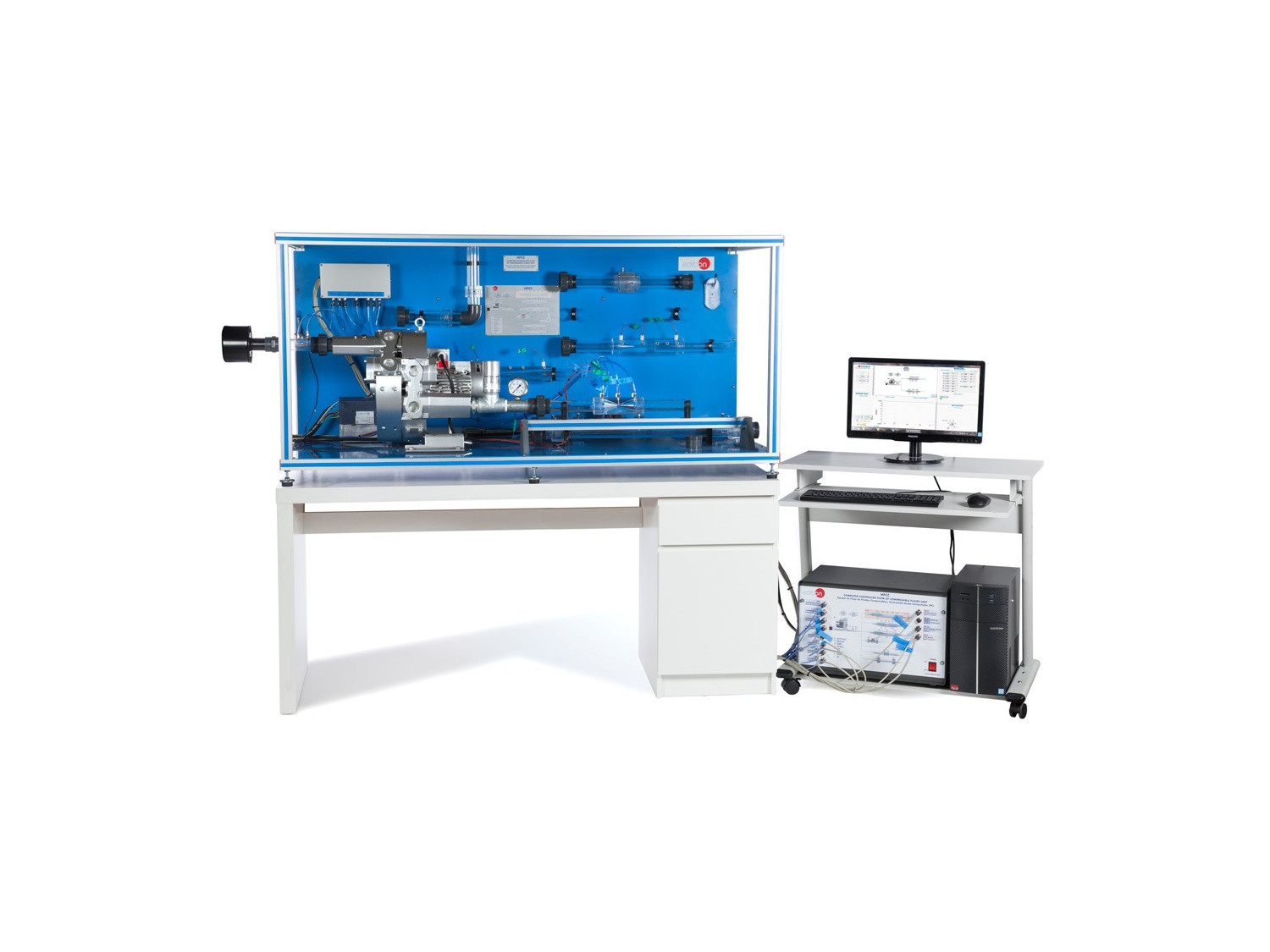

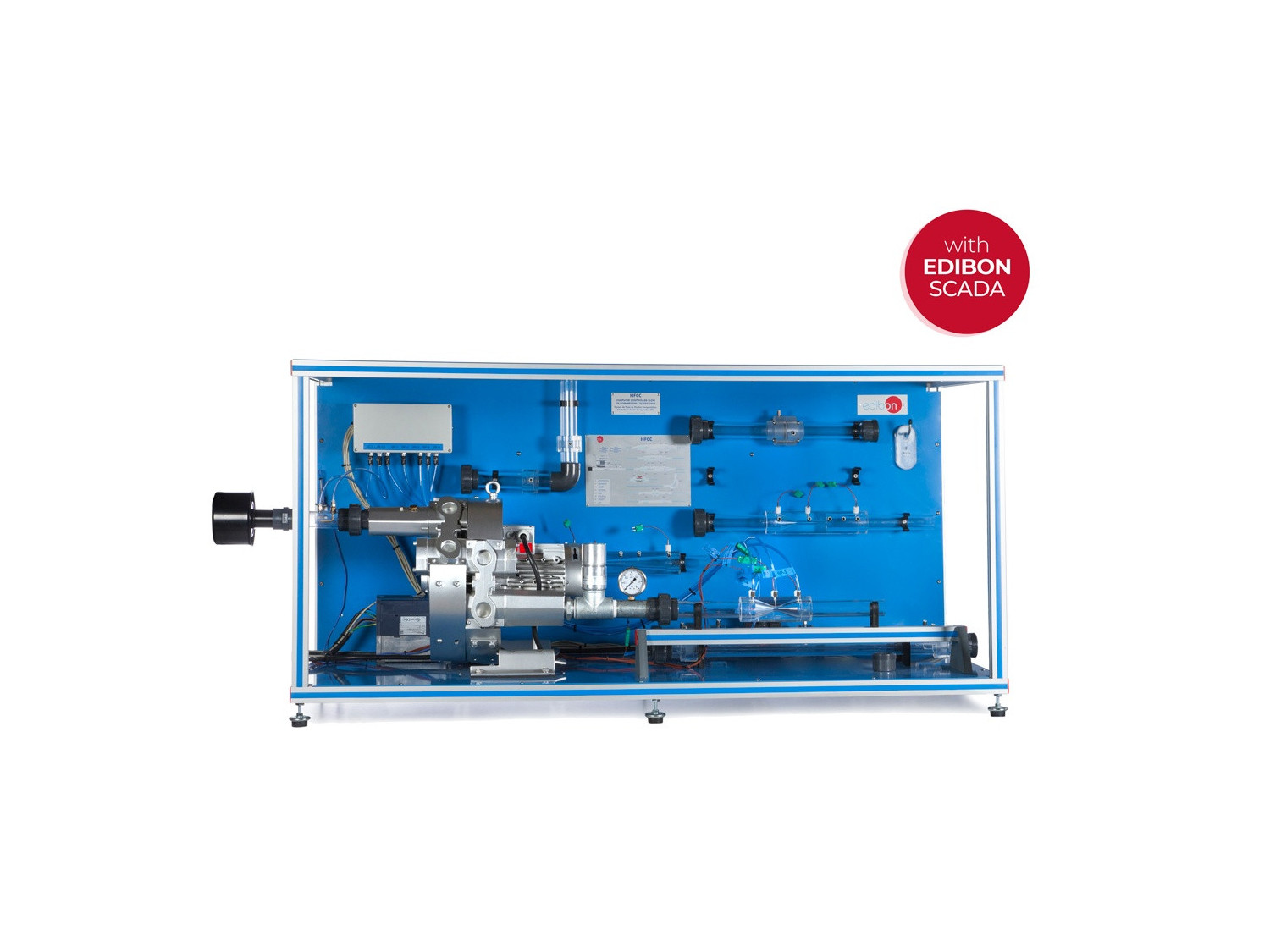

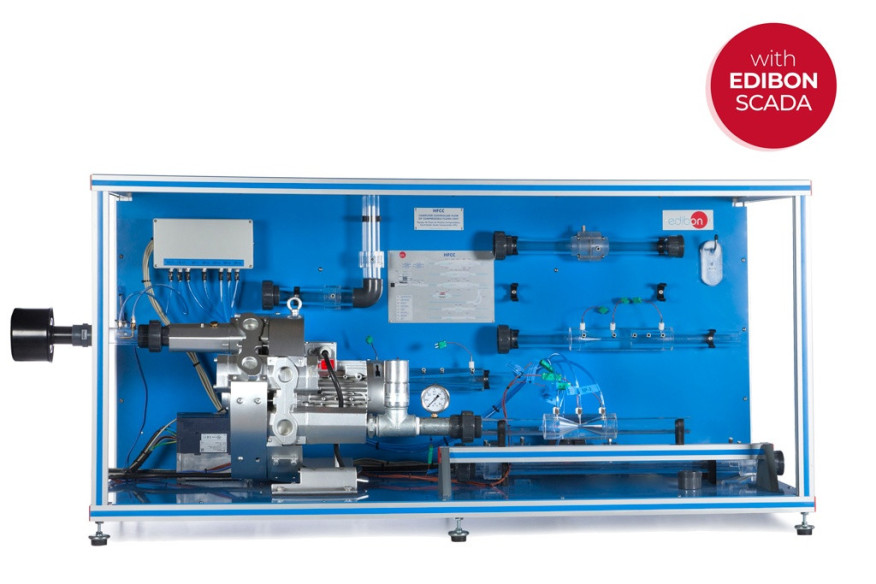

Equipo HFCC completo

COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

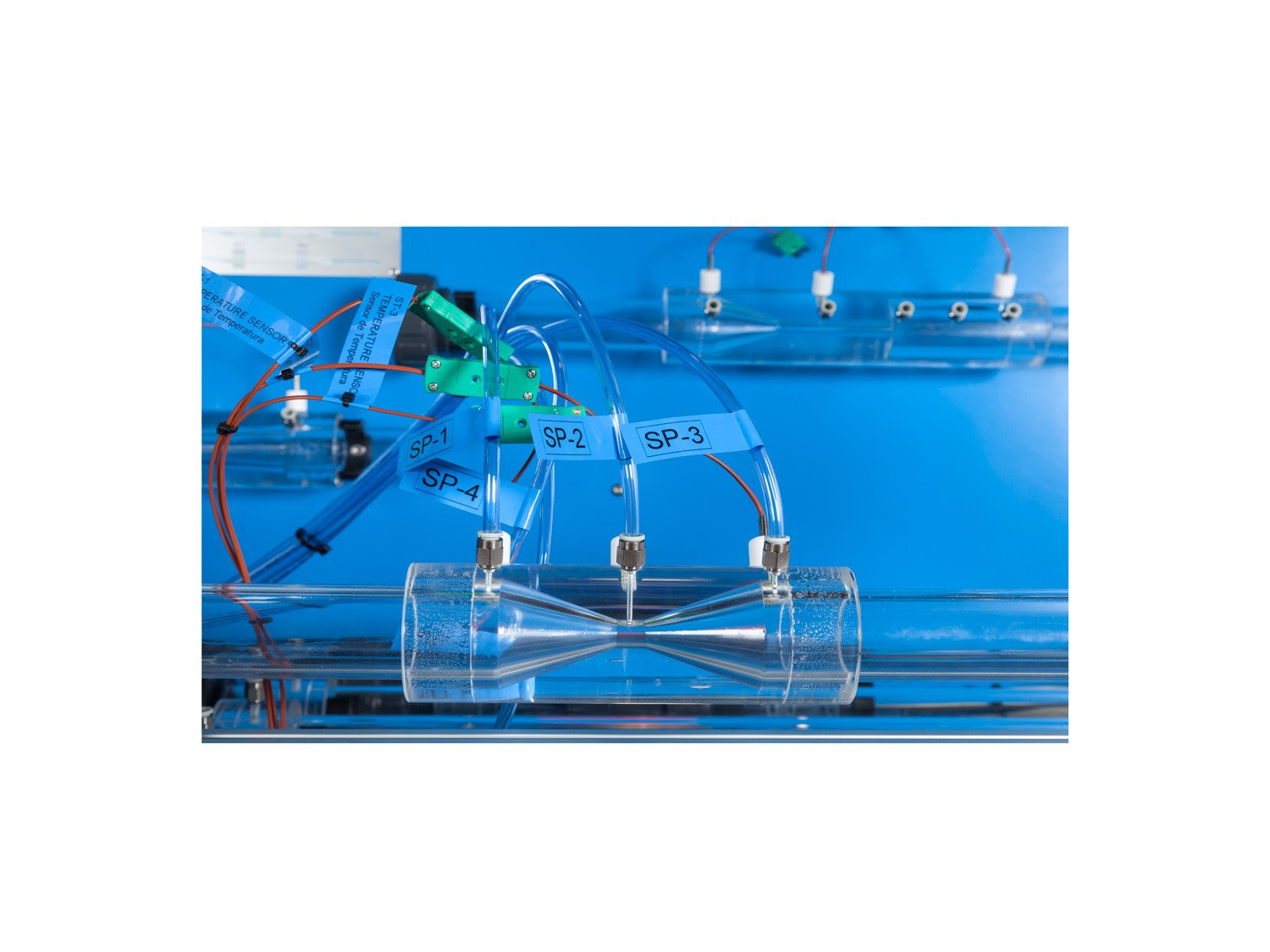

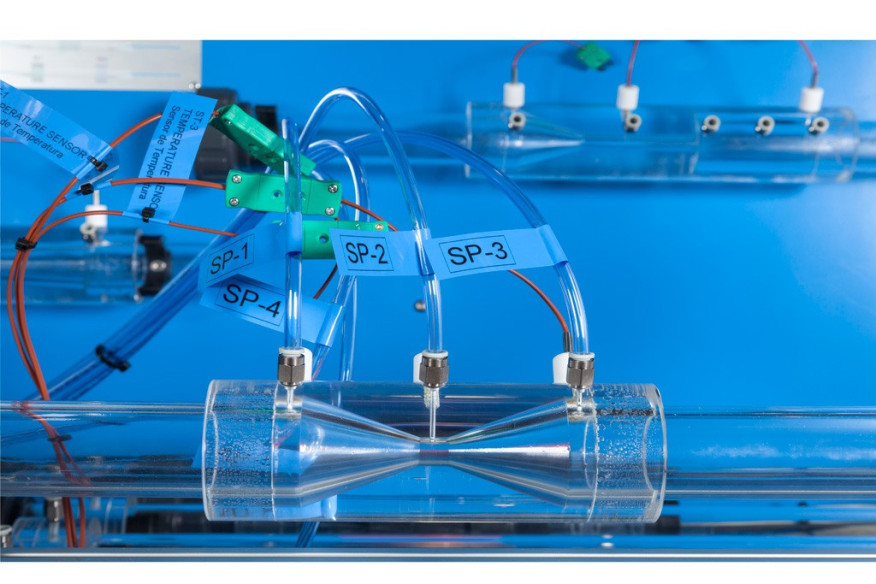

Detalle del equipo

COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

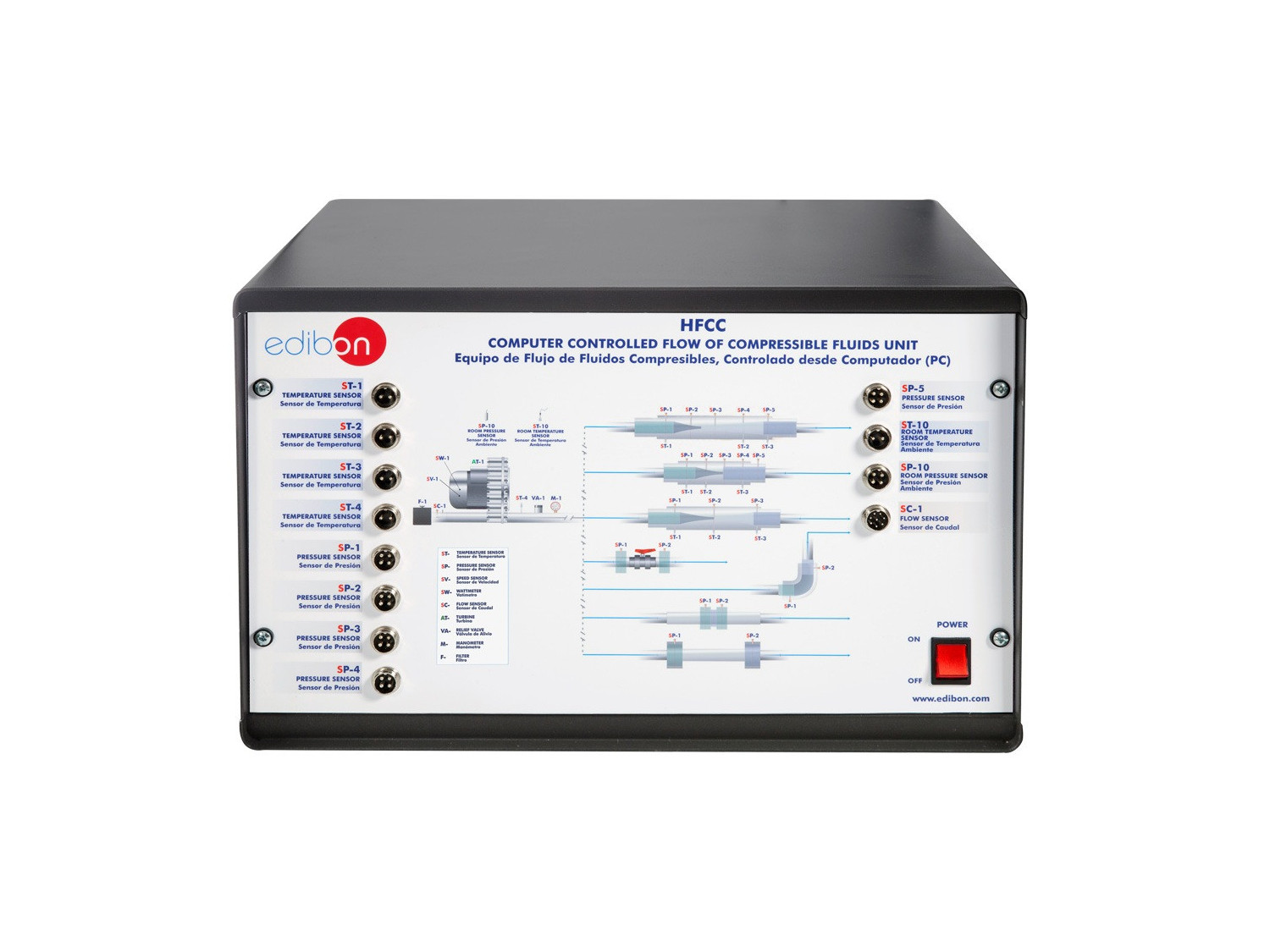

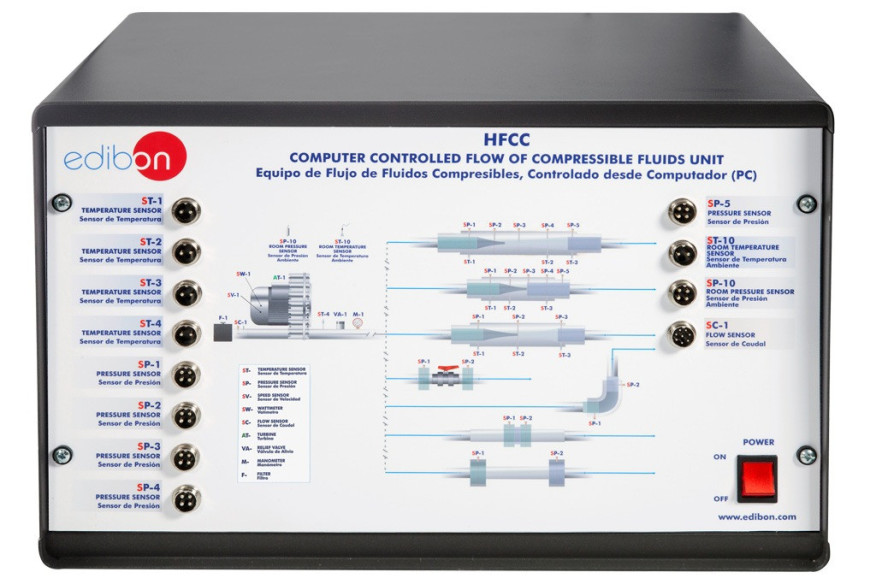

HFCC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

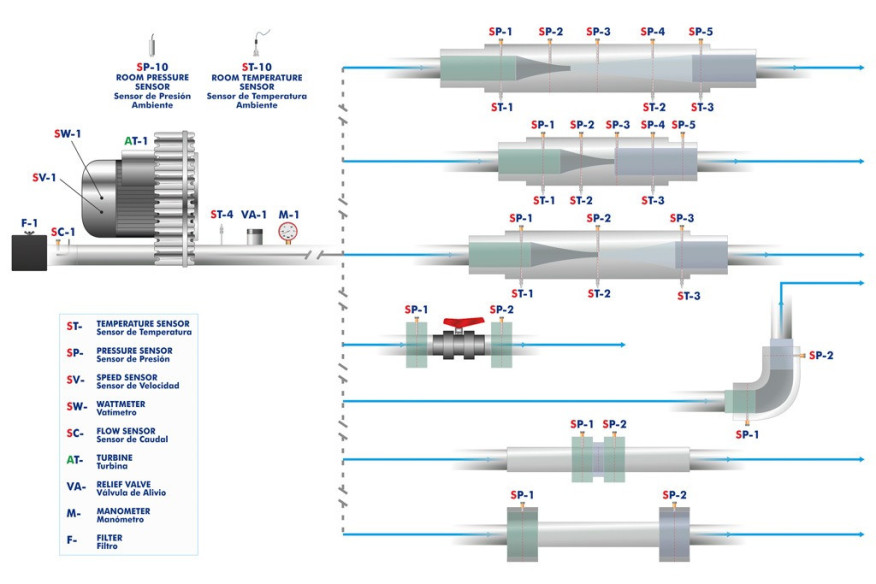

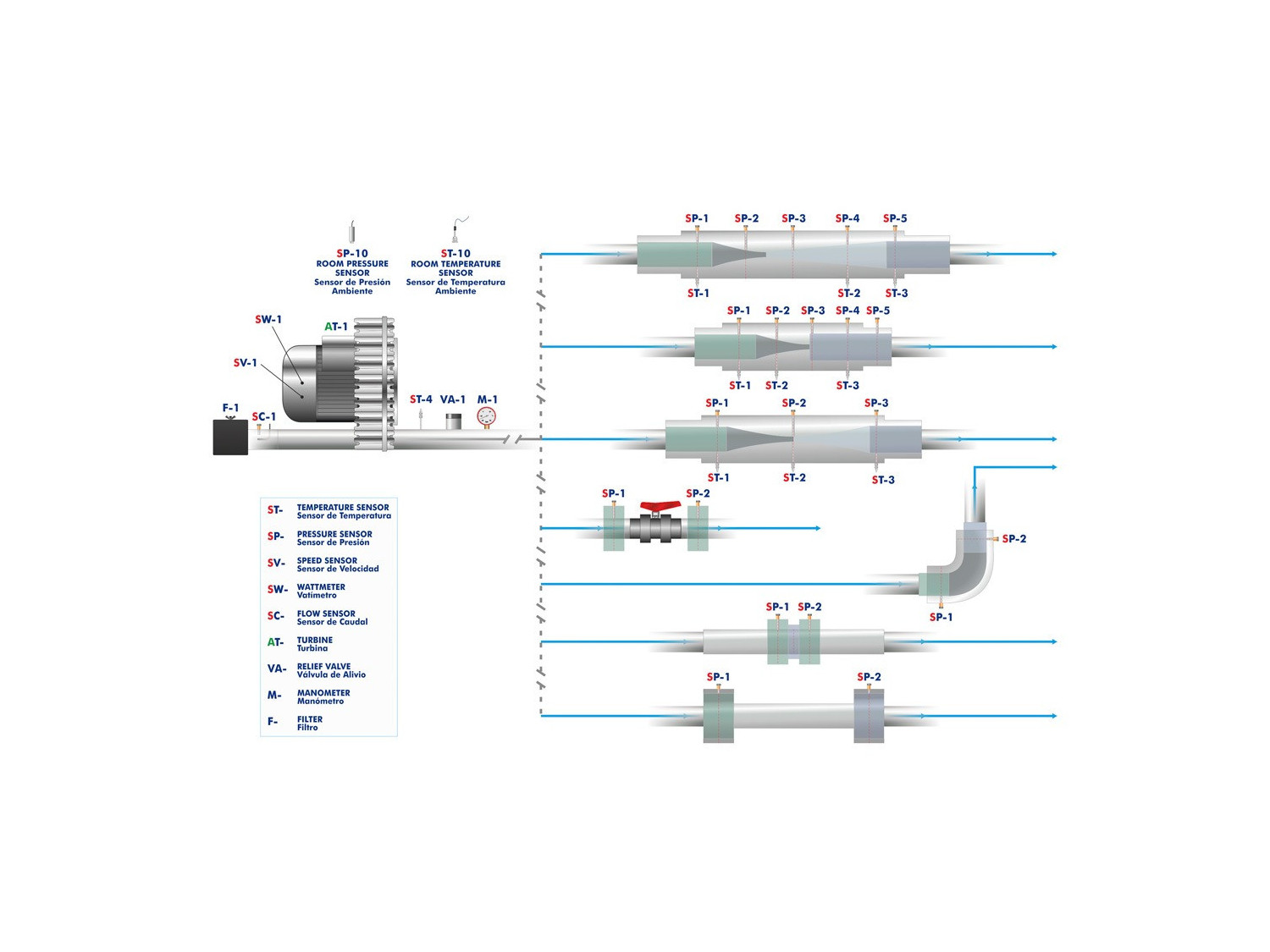

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

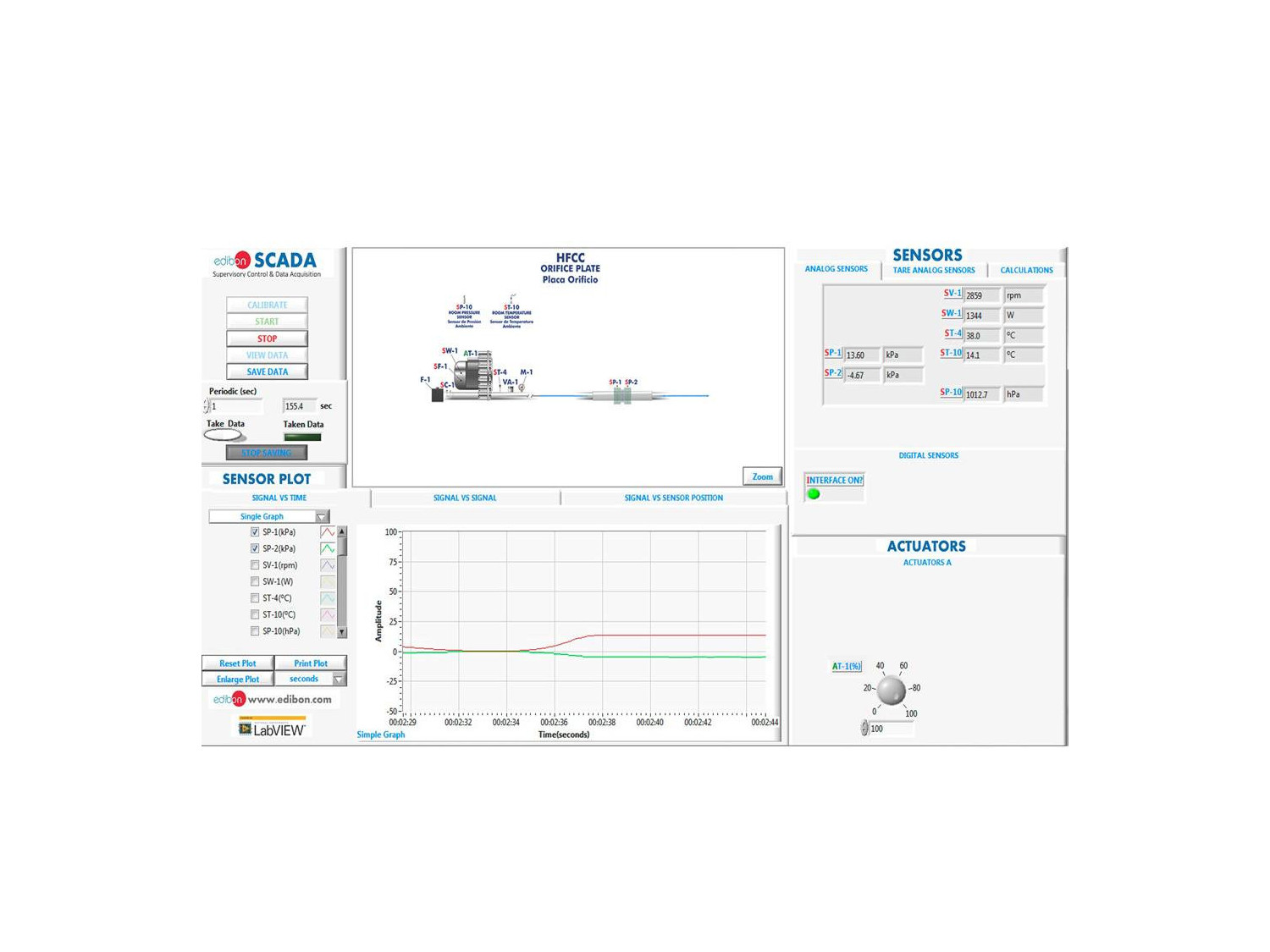

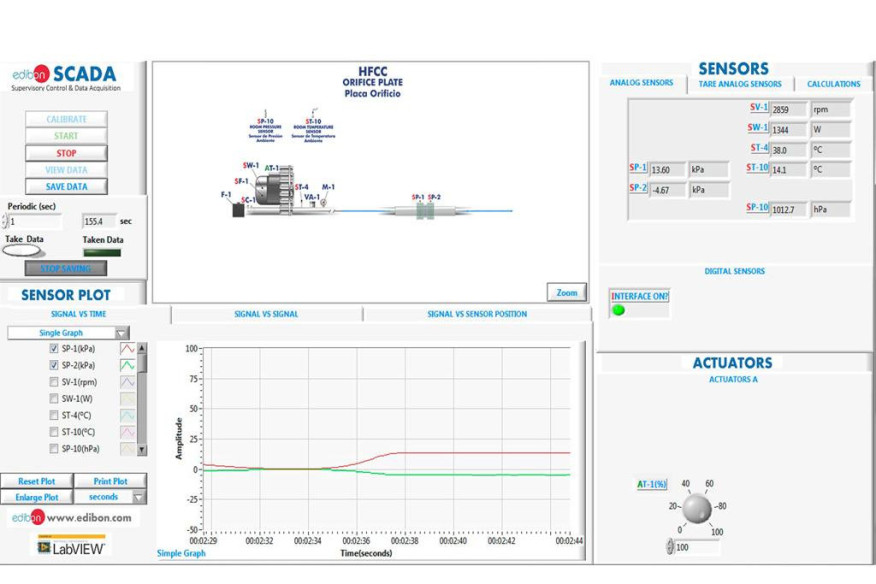

HFCC/SOF. Software del equipo HFCC. Pantalla principal

COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC
COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC
COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC
COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC
COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC
COMPUTER CONTROLLED FLOW OF COMPRESSIBLE FLUIDS UNIT - HFCC

SISTEMAS INNOVADORES

El Equipo de Flujo de Fluidos Compresibles, Controlado desde Computador (PC), "HFCC", permite estudiar la variación de presión y densidad, las velocidades del fluido, las diferentes fluctuaciones que presenta el fluido a través de diferentes accidentes en las tuberías, y las características termodinámicas y fluidodinámicos que presenta el fluido.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más
Installation at ENSGTI - Ecole Nationale Superieure En Genie Des Technologies Industrielles.
Installation at ENSGTI - Ecole Nationale Superieure En Genie Des Technologies Industrielles.
We are happy to announce a new installation of our Computer Controlled Flow of Compressible Fluids Unit, HFCC, in the Ecole Nationale Superieure En Genie Des Technologies Industrielles, Ensgti . Students will be able to study the variation of pressure and density and the thermodynamics and fluid...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Equipo de Flujo de Fluidos Compresibles, Controlado desde Computador (PC), "HFCC", permite estudiar la variación de presión y densidad, las velocidades del fluido, las diferentes fluctuaciones que presenta el fluido a través de diferentes accidentes en las tuberías, y las características termodinámicas y fluidodinámicos que presenta el fluido.

El aire entra a través del tubo de admisión donde se encuentra un filtro de polvo. Este deja una corriente libre de partículas en suspensión y demás sustancias que pueda arrastrar el aire.

Después del filtro se mide el caudal mediante un tubo de pitot instalado en esta tubería.

Una vez que el aire es impulsado por la turbina sale de este dispositivo a través de una tubería recta que presenta una válvula de alivio de seguridad, un termopar que mide la temperatura de salida, y un manómetro de presión estática que mide la presión en la pared del tubo.

A la salida del tubo de escape, se encuentra una conexión rápida para conectar los diferentes accesorios que presenta el equipo.

Este equipo permite el estudio de diferentes situaciones de flujo:

  • Ensanchamiento brusco.
  • Tubo de Venturi.
  • Válvula de Bola.
  • Codo 90°.
  • Placa orificio.
  • Tramos de tuberías rectos.
  • Tobera Laval.

Para analizar los diferentes parámetros que se estudian, todos los accesorios tienen las conexiones necesarias para la instrumentación incluida.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de las pérdidas de presión en tramos de tubería rectos.
  2. Estudio de la relación entre la velocidad y las pérdidas de presión en un tramo de tubería recto.
  3. Determinación de las pérdidas de presión a lo largo de un tramo de tubería con un codo de 90º.
  4. Determinación de las pérdidas de presión en un ensanchamiento brusco.
  5. Determinación de las pérdidas de presión en un tubo de Venturi.
  6. Introducción al flujo supersónico en toberas de geometría convergente-divergente.
  7. Determinación de las pérdidas de presión a través de una placa orificio con diferentes secciones intercambiables.
  8. Determinación del caudal másico a través de una placa orificio con diferentes secciones intercambiables.
  9. Obtención de la curva característica del compresor mediante la válvula de bola.
  10. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la recuperación de presión tras un ensanchamiento brusco.
  2. Variación del coeficiente de fricción mediante el número de Reynolds.
  3. Estudio del coeficiente de fricción para flujo compresible.
  4. Determinación del caudal másico mediante las secciones de estudio.
  5. Utilización del balance de energía en el compresor.
  6. Estudio de las características del compresor: Presión, caudal, eficiencia y potencia.
  7. Observación de la producción de ondas de choque en el interior de una tobera Laval.
  8. Determinación de la presión del aire en una sección convergente-divergente.
  9. Estudio del efecto de la compresibilidad en las ecuaciones del fluido.
  10. Determinación de la velocidad del sonido en el aire.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo HFCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo HFCC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
