AEHC Equipo de Hidrogenación, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Equipo de Hidrogenación, Controlado desde Computador (PC), "AEHC", permite el estudio del proceso de hidrogenación en un proceso discontinuo, mediante el ajuste del grado de saturación de aceites comestibles.
Laboratorios
NOTICIAS RELACIONADAS
Descripción General

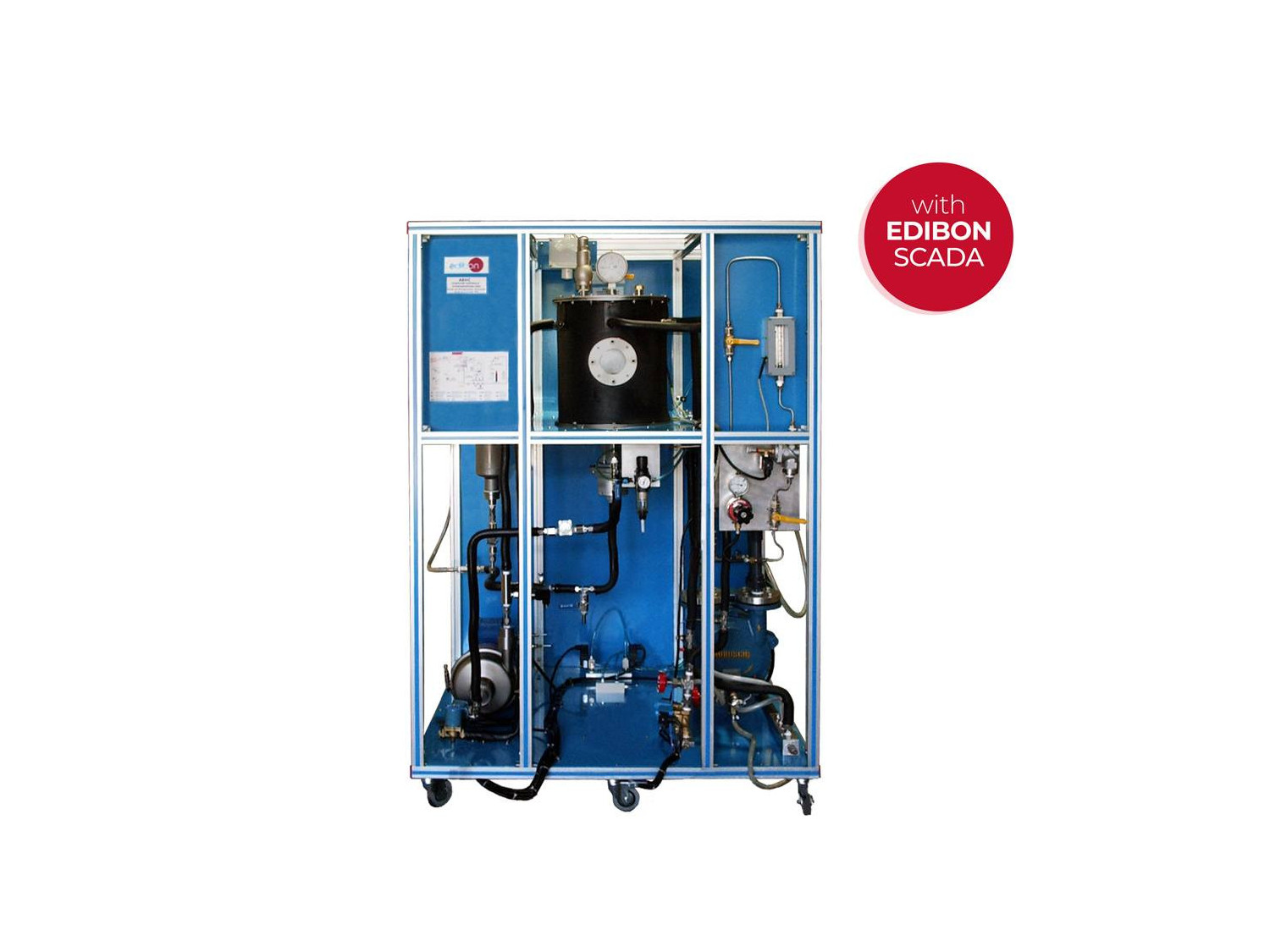

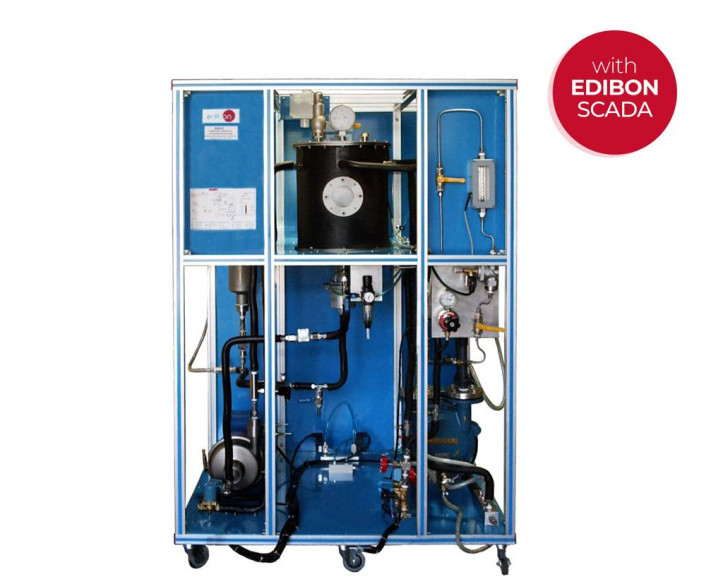

El Equipo de Hidrogenación, Controlado desde Computador (PC), "AEHC", es una equipo de procesamiento en discontinuo, que se utiliza para ajustar el grado de saturación de aceites comestibles en lotes de 22 l. Es fácil y seguro de usar.

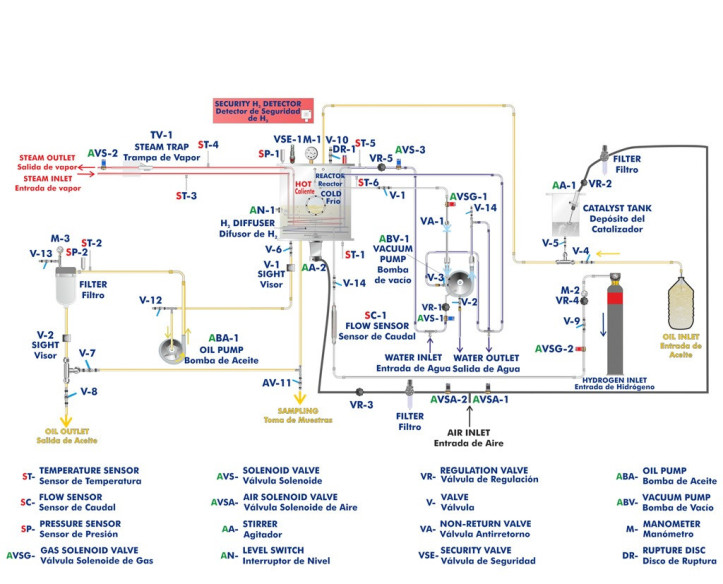

El Equipo de Hidrogenación, Controlado desde Computador (PC), "AEHC", para la hidrogenación de aceites se compone de los siguienteselementos principales:
- Depósito del catalizador donde se mezcla el catalizador con aceite.
- Agitador para depósito del catalizador para mezclar el catalizador con el aceite.
- Recipiente de hidrogenación (reactor) donde se mezclan los tres elementos (aceite, hidrógeno y catalizador) y se produce la reacción.
- Agitador para el recipiente de hidrogenación para facilitar la hidrogenación.
- Difusor de hidrógeno para introducir el hidrógeno en el reactor.
- Serpentín de calentamiento por el cual circula vapor a alta temperatura con el fin de calentar el aceite hasta que comience lareacción.
- Serpentín de enfriamiento por el cual circula agua con el fin de limitar el calentamiento de la reacción exotérmica.
- Bomba de vacío para realizar el vacío en el reactor.
- Bomba para el aceite (bomba para el filtrado) para extraer el aceite del reactor y hacerlo llegar al filtro.
- Filtro donde se filtra el aceite hidrogenado para recuperar el catalizador.
- Visores, filtros, reguladores, válvulas de bola, electroválvulas, válvula antirretorno, válvula de seguridad, disco de ruptura, detectorde hidrógeno, manómetros, sensores de temperatura, presión, nivel y caudal.

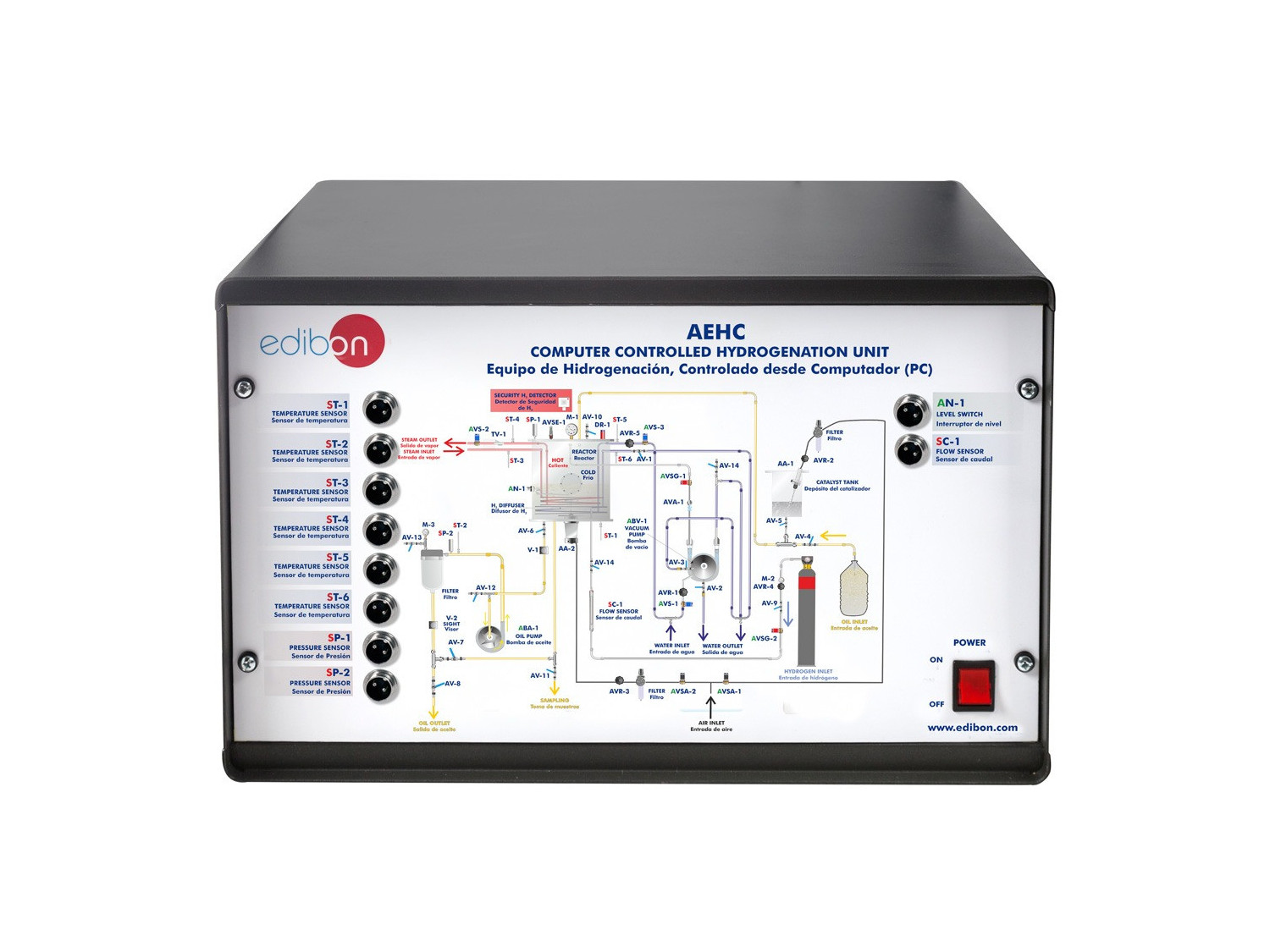

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: elpropio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control y Adquisiciónde datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del efecto de la temperatura.
- Estudio del efecto del grado de agitación.
- Estudio del efecto de la presión del hidrógeno.
- Funcionamiento a pequeña escala del proceso de hidrogenación industrial.
- Determinación de la dosis óptima de catalizador.
- Demostración del funcionamiento del filtro para la recuperación del catalizador.
- Estudio del efecto del tipo de catalizador.
- Calibración de los sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permite una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo AEHC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo AEHC.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
