TSID Equipo de Instalaciones de Desagüe
SISTEMAS INNOVADORES
Con el Equipo de Instalaciones de Desagüe, "TSID", se pueden realizar ensayos sobre una red de saneamiento de aguas residuales que además permite observar el flujo en los alcantarillados.
Laboratorios
NOTICIAS RELACIONADAS
Descripción General
Con el Equipo de Instalaciones de Desagüe, "TSID", se pueden realizar ensayos sobre una red de saneamiento de aguas residuales que además permite observar el flujo en los alcantarillados.

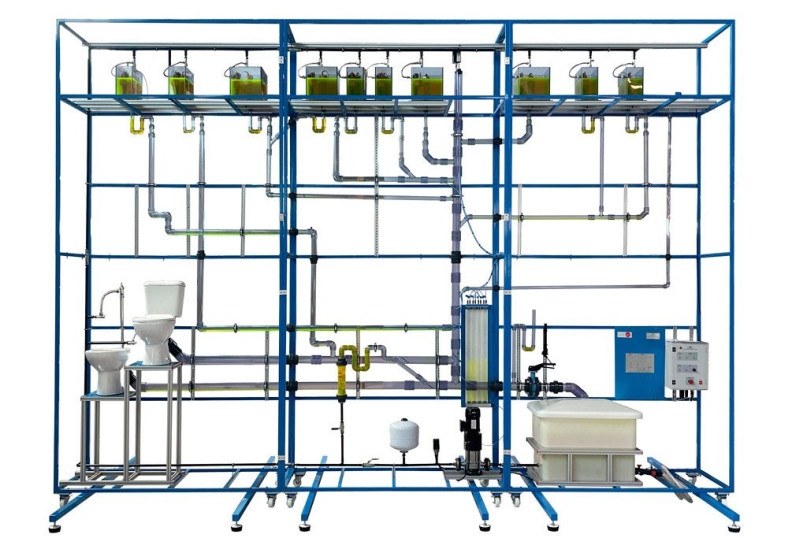

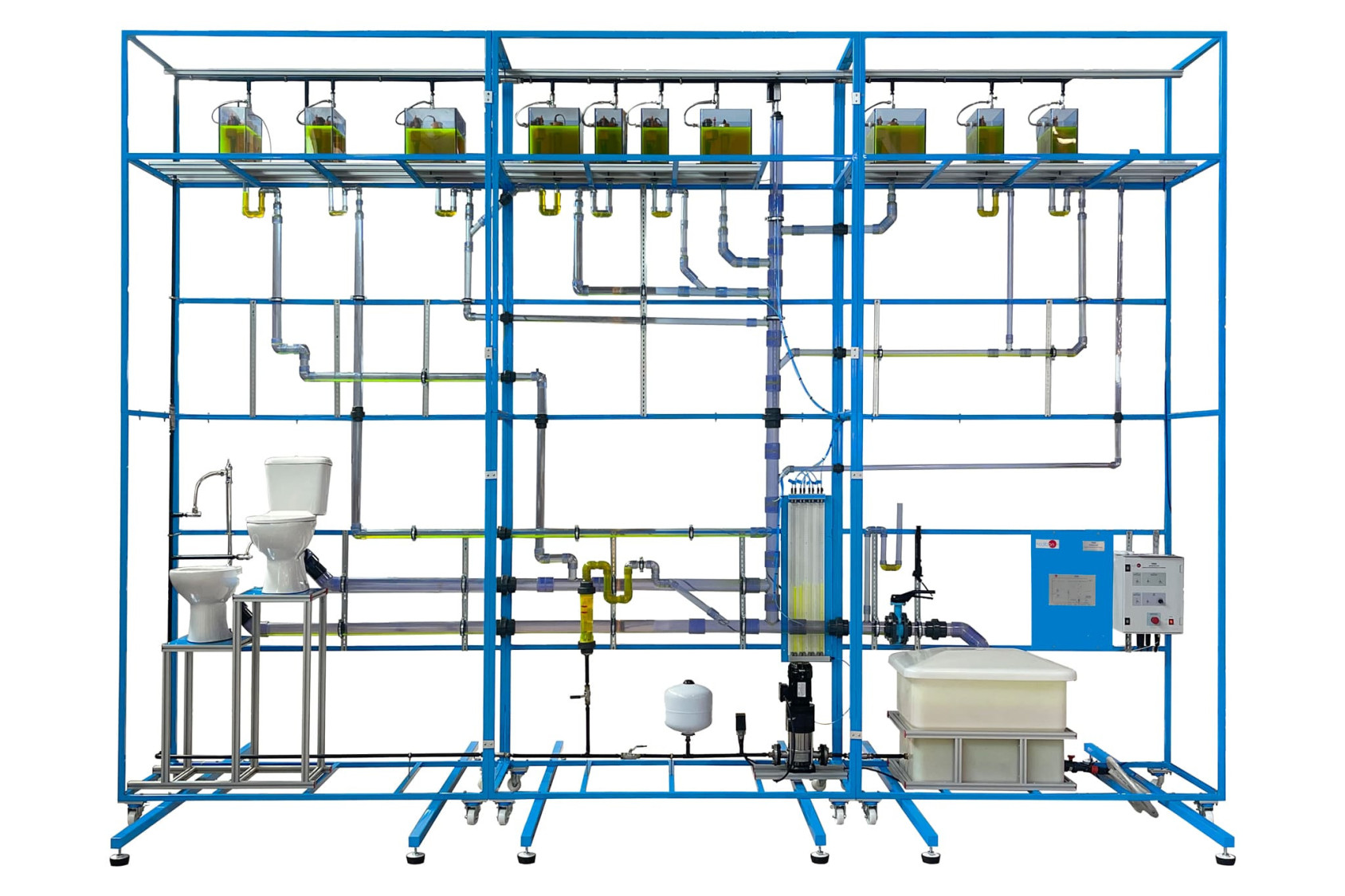

El equipo "TSID" permite observar un sistema de desagüe completo. Se simula la recogida de aguas usadas de una serie de aparatos sanitarios o electrodomésticos, ya que todos los suministros de agua deben disponer de un desagüe. El equipo consta de diez cisternas en la parte superior, un inodoro con cisterna, un inodoro con descarga a presión, tuberías de ventilación y tuberías de derivación. Todas ellas son controladas por el usuario con válvulas solenoides. Las válvulas de las cisternas se activan a través de un control remoto.
El equipo permite estudiar la presión y el flujo en diferentes formas de empalme, secciones transversales y sifones, en diferentes situaciones de ventilación y purga.
El circuito de agua del equipo es cerrado, consta de un depósito colector y bomba que permiten recircular el agua.
Para estudiar la presión, el equipo incluye ocho tubos manométricos, que indican el desarrollo de la presión en la bajante. El estudio de la presión es una parte fundamental en el diseño de las instalaciones de saneamiento, ya que fallos en el diseño provocan ruidos, atascos, etc. Para poder apreciar visualmente los procesos del flujo, todas las tuberías son transparentes.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del flujo en tuberías de derivación.
- Estudio del comportamiento y efecto de succión en las tuberías.
- Estudio de la aireación en tuberías.
- Estudio de la diferencia de presiones en la bajante.
- Estudio de la elección de uniones y diámetros de tubería.
- Estudio de la ventilación en sistemas de desagüe.
- Estudio del dimensionado de tuberías.
- Estudio de la medición de un caudal con rotámetro.
