TLBGC Equipo de las Leyes de los Gases (Leyes de Boyle y Gay-Lussac), Controlado desde Computador (PC)

El Equipo de las Leyes de los Gases (Leyes de Boyle y Gay-Lussac), Controlado desde Computador (PC), "TLBGC", permite demostrar dos leyes fundamentales de los gases: La ley de Boyle-Mariotte (cambio de estado isotérmico) y la segunda Ley de Gay-Lussac (cambio de estado isocórico).

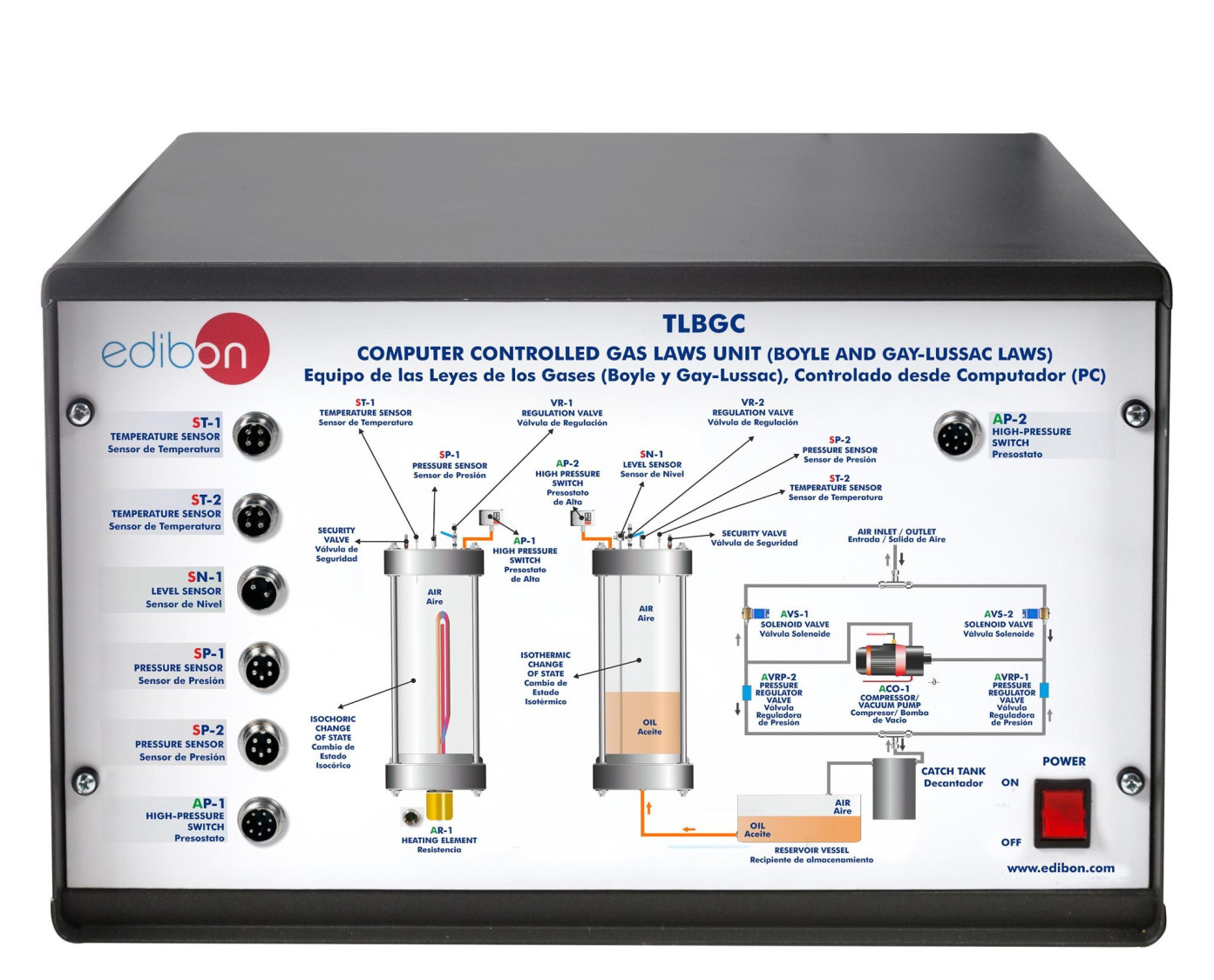

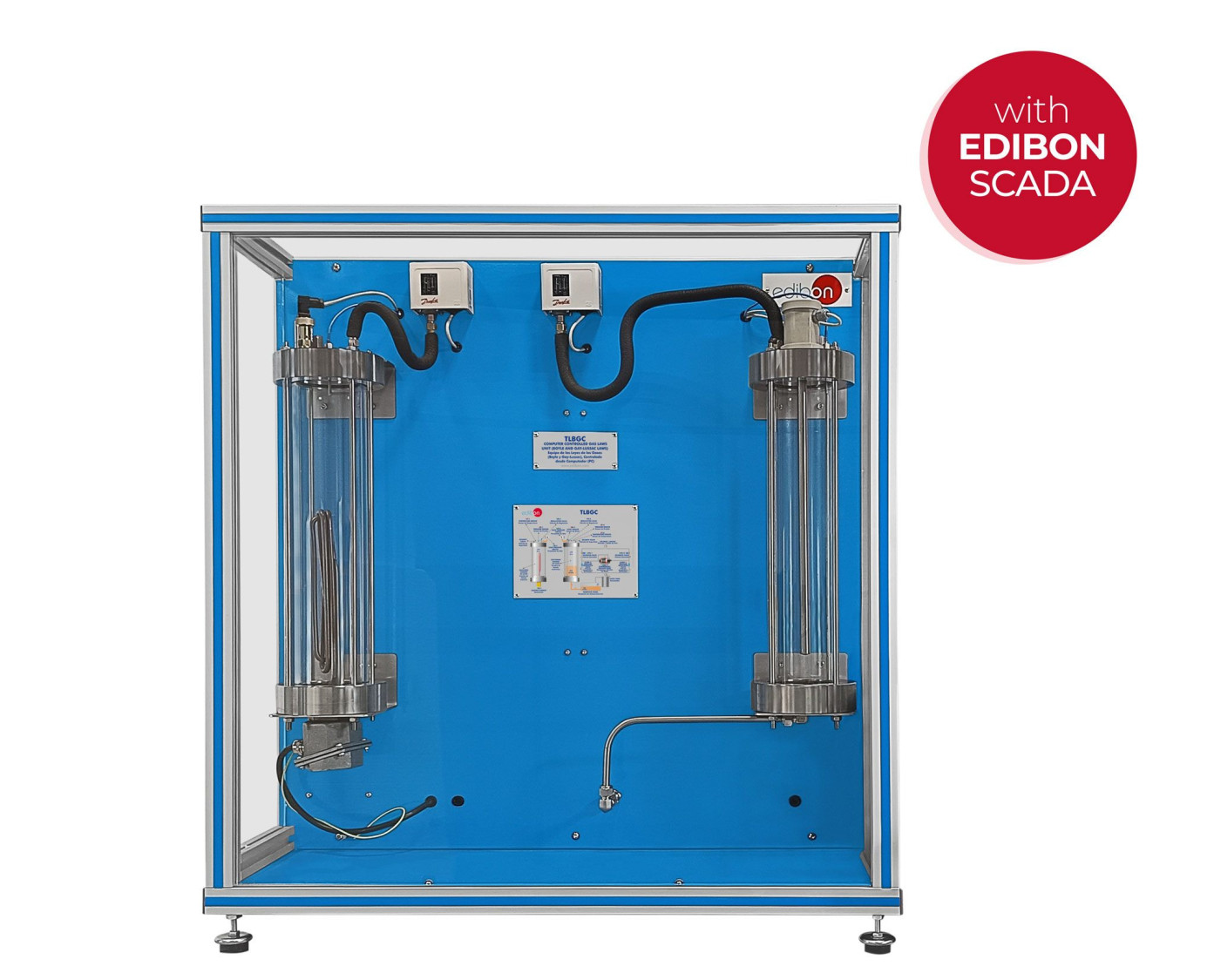

El equipo está formado por un bastidor rígido con dos recipientes transparentes, los cuales permiten observar el cambio de estado en el gas de ensayo (aire).

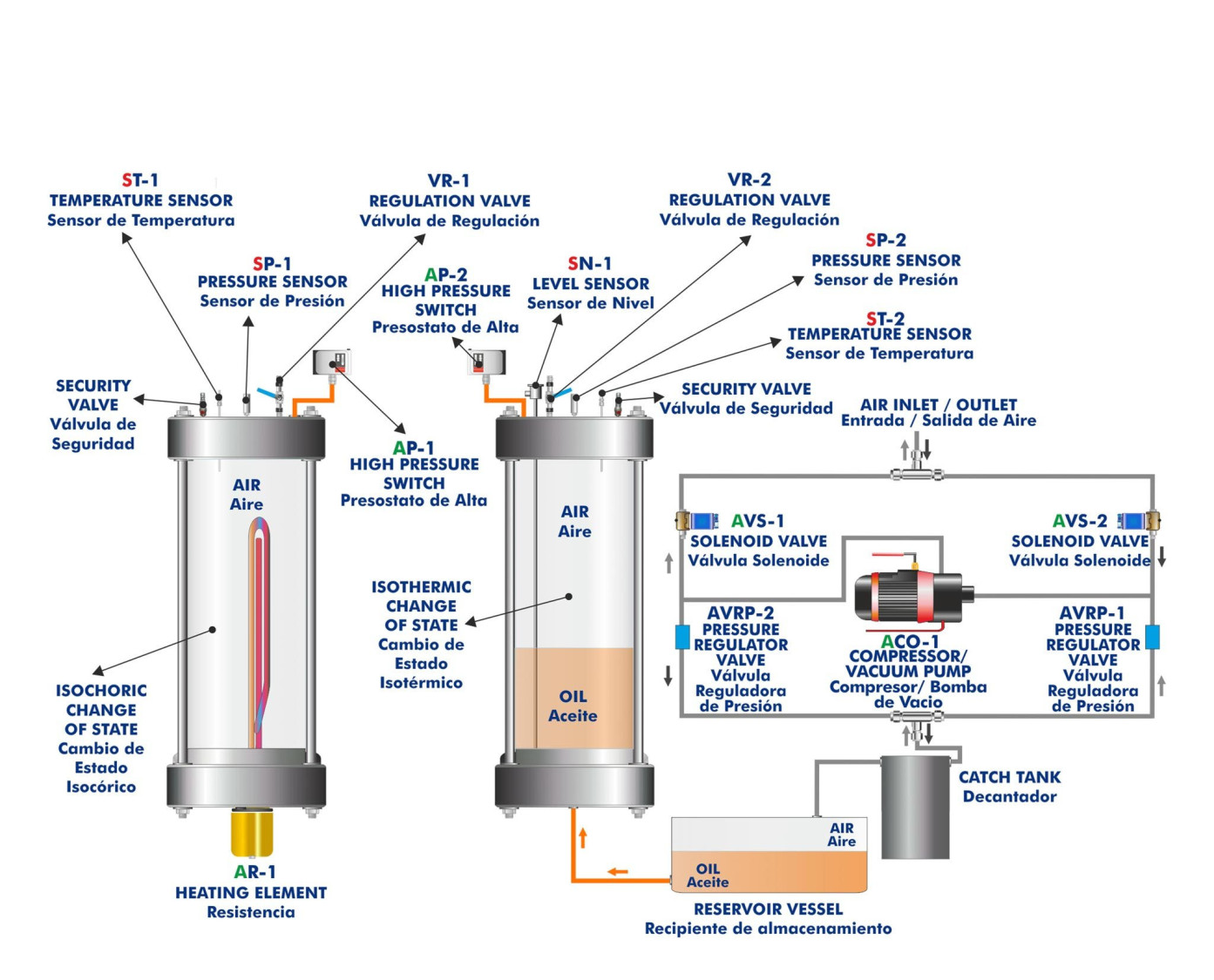

Para analizar el cambio de estado isocórico en el primer recipiente, se incrementa la temperatura del gas de ensayo mediante una resistencia eléctrica controlada desde computador (PC) y se mide el aumento de presión resultante. El volumen del gas encerrado se mantiene constante. Una válvula en la parte inferior del recipiente permite a los alumnos normalizar el aire en el recipiente a las condiciones del ambiente.

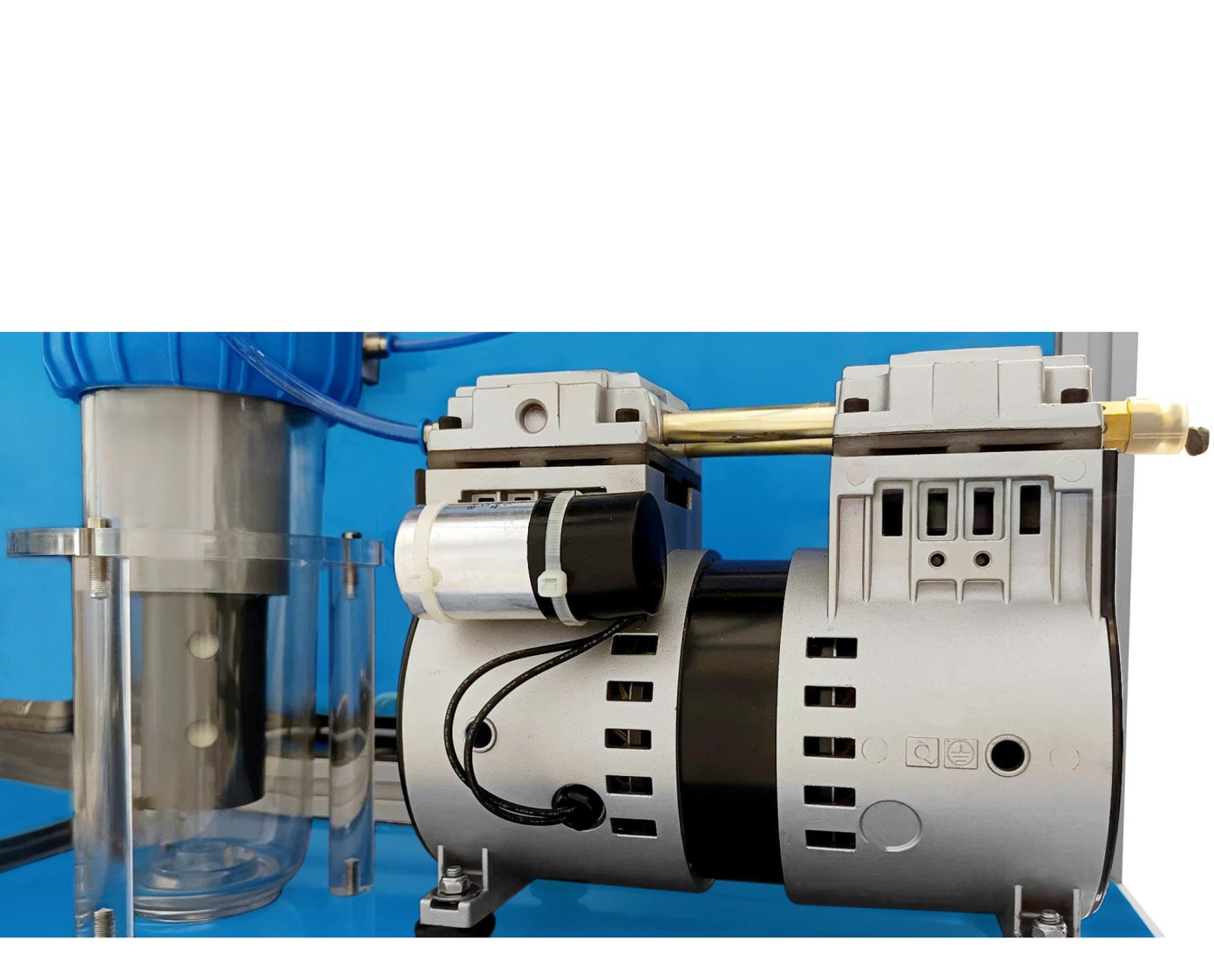

Para analizar el cambio de estado isotérmico en el segundo recipiente, los alumnos usan un compresor/bomba de vacío para aumentar o disminuir la presión en un recipiente de almacenamiento que mueve un "pistón de líquido" de aceite en el recipiente de ensayo. Este pistón comprime o descomprime una columna de aire atrapado en el recipiente de ensayo. Si los cambios se producen lentamente, el cambio de estado se produce a una temperatura casi constante.

Las temperaturas, las presiones y el nivel se miden mediante sensores. El equipo incluye dos presostatos y válvulas de alivio para garantizar la seguridad del usuario.

Un control PID permite el funcionamiento a temperatura constante mediante el control de la potencia de la resistencia eléctrica en el primer recipiente.

Dos válvulas solenoides y dos válvulas reguladoras de presión permiten controlar el nivel de aceite en el interior del segundo recipiente.

El equipo funciona con aire que se comporta como un gas ideal dentro del rango de presiones utilizadas en este equipo.

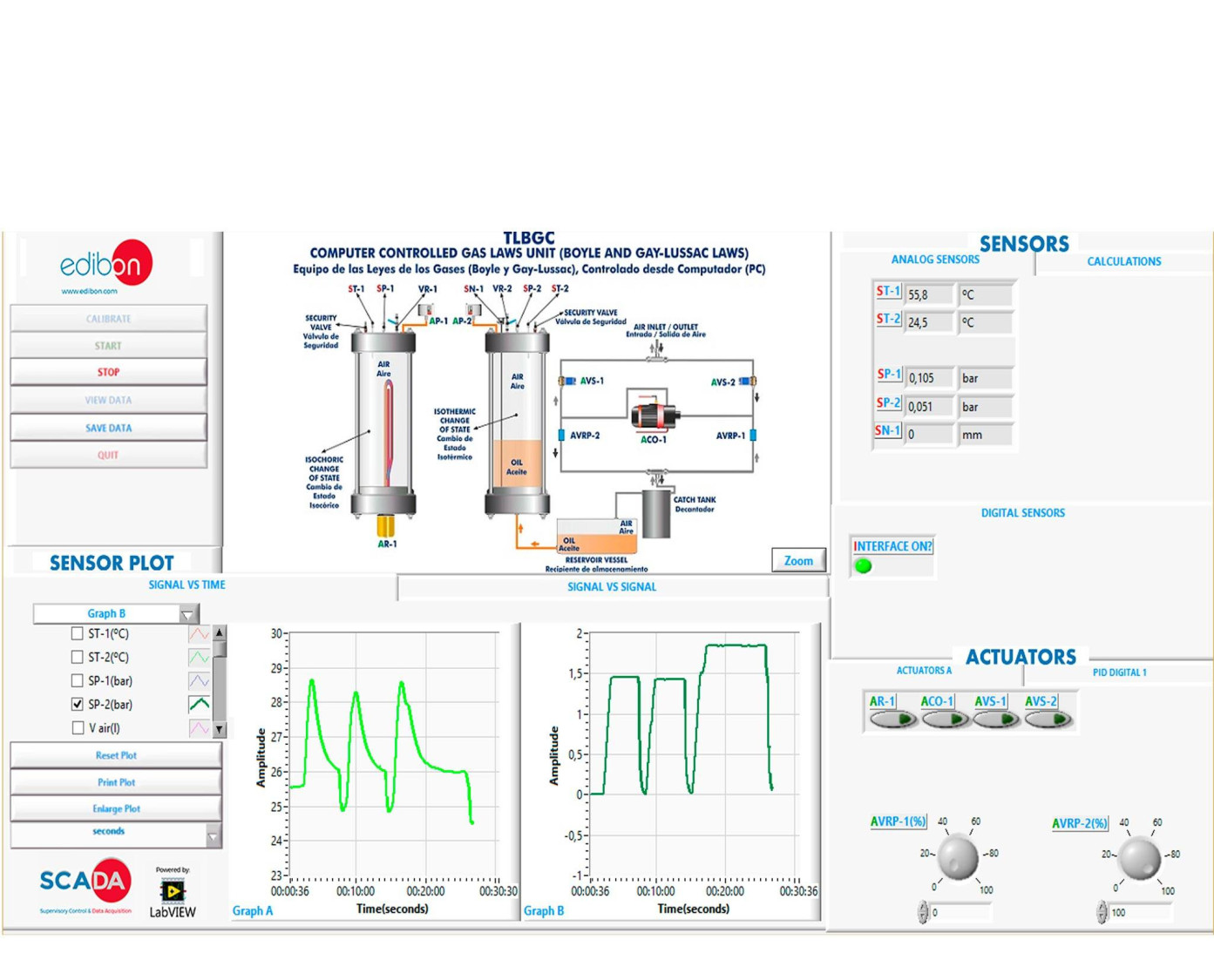

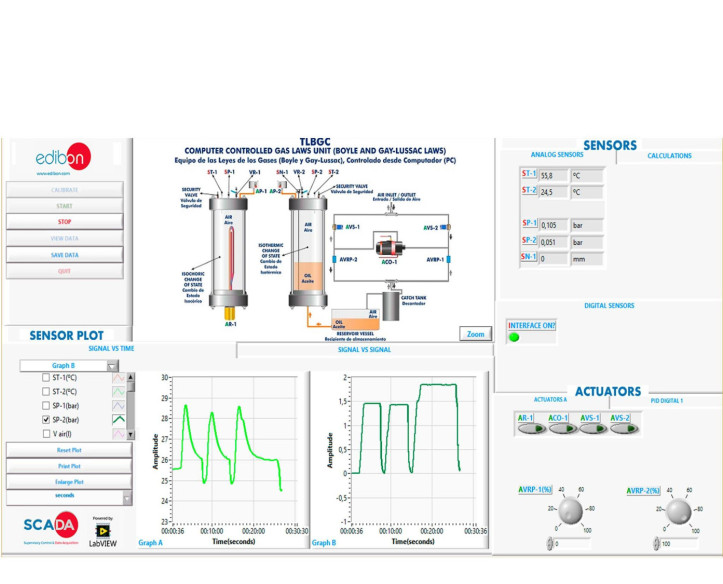

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
