LFFC Equipo de Lecho Fijo y Fluidizado, Controlado desde Computador (PC)

11.1.1.- FLUIDIZACIÓN
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

Equipo: LFFC. Equipo de Lecho Fijo y Fluidizado, Controlado desde Computador (PC)

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

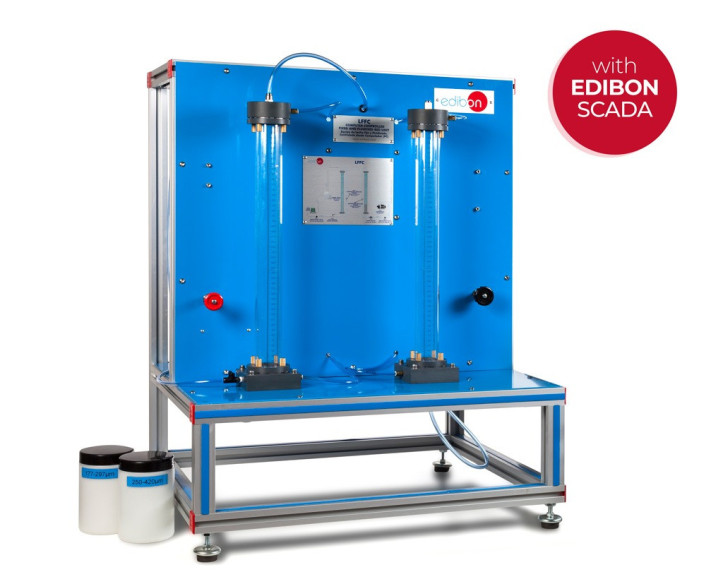

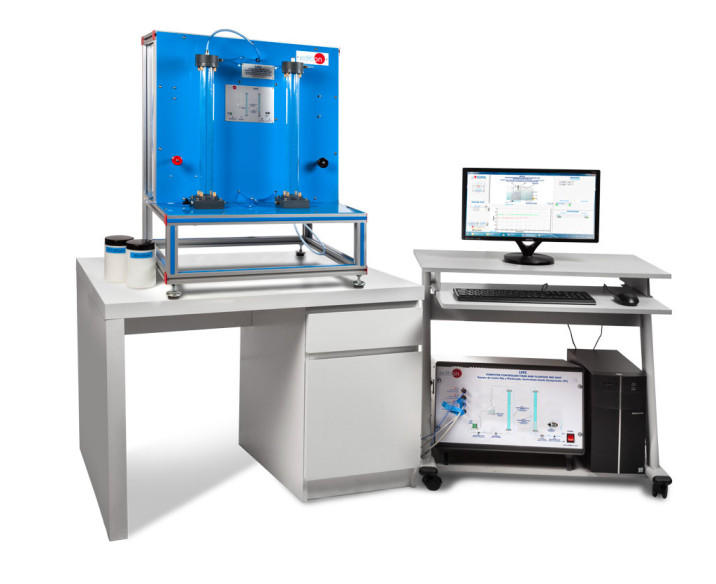

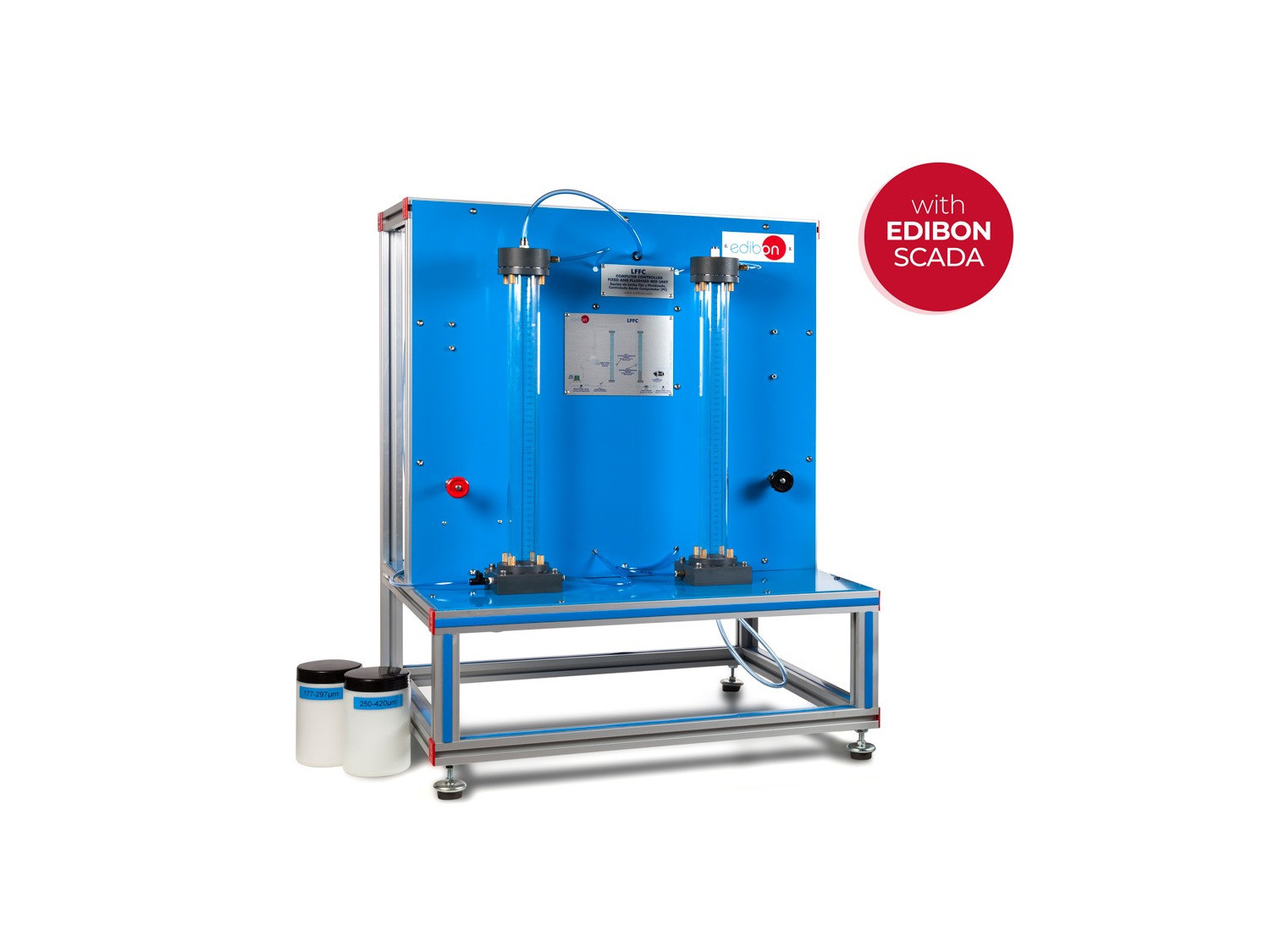

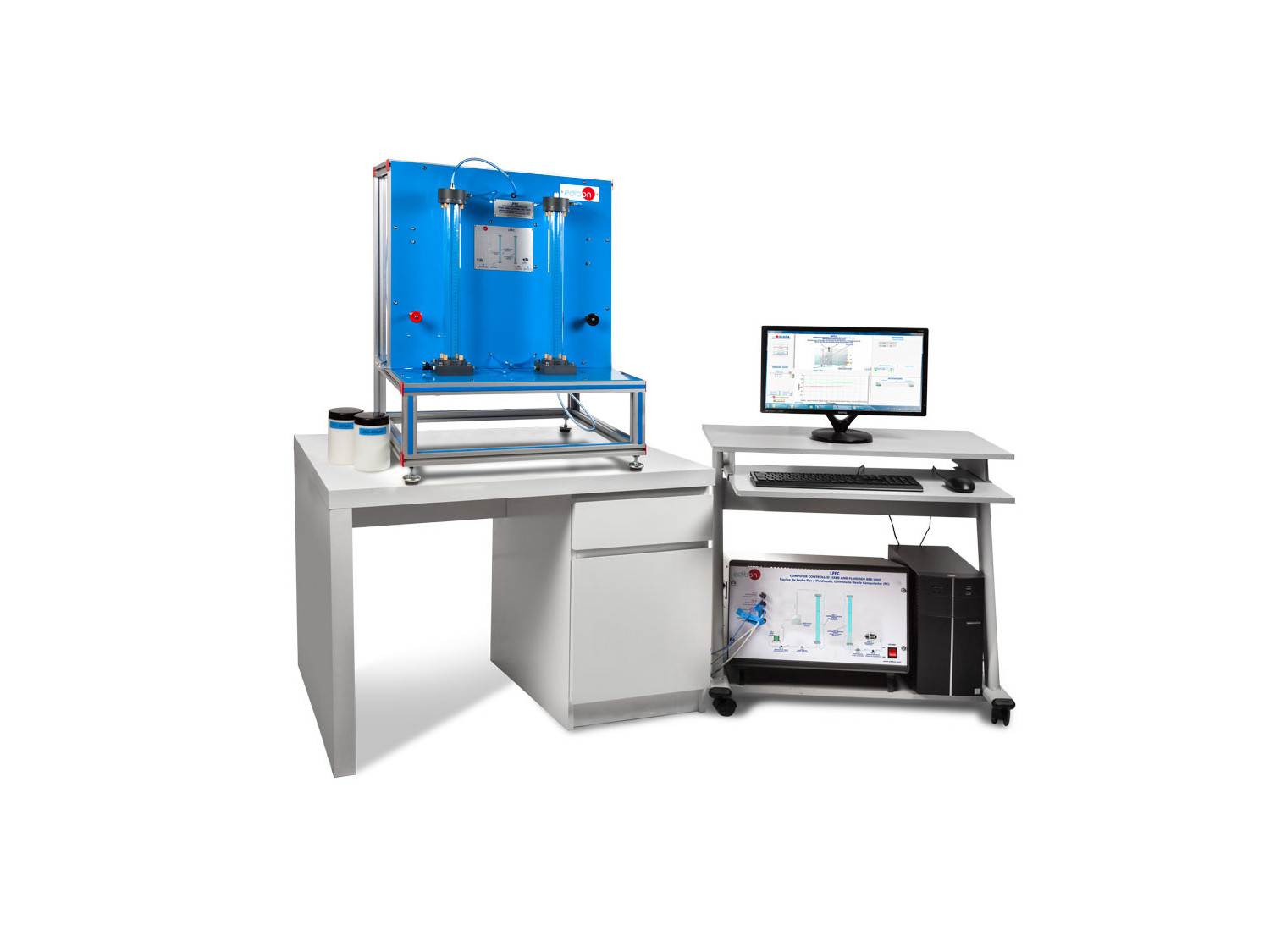

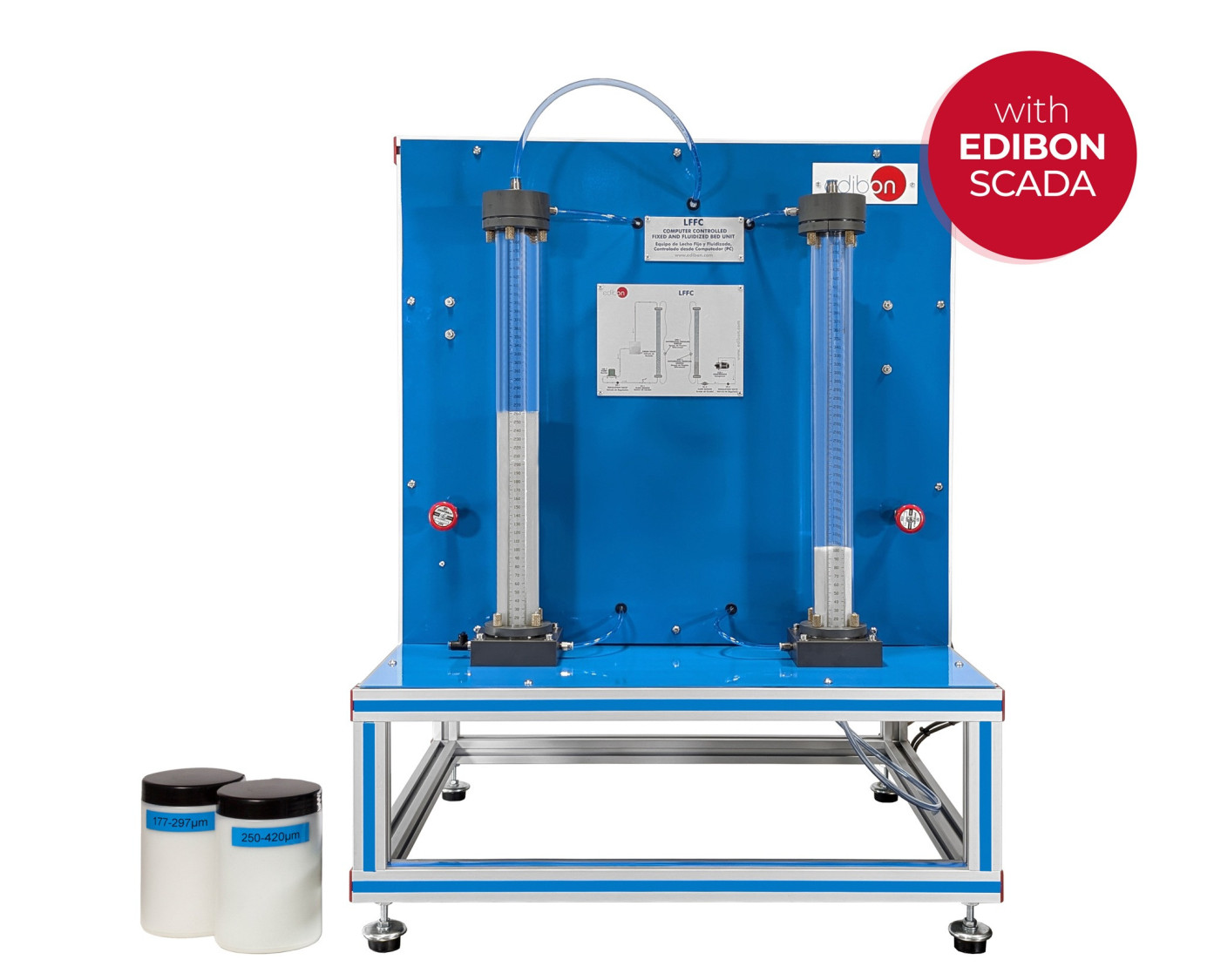

Equipo LFFC completo

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

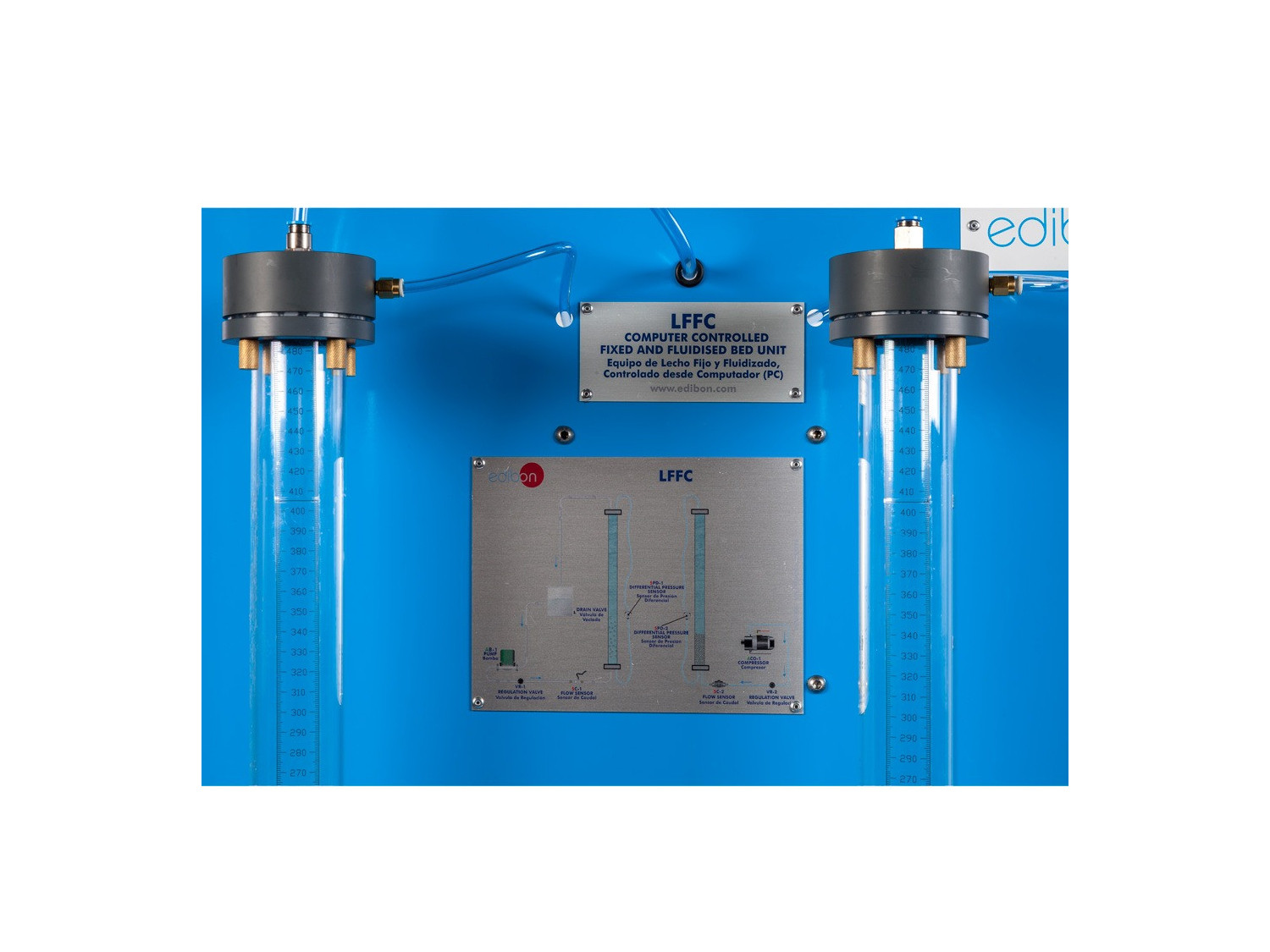

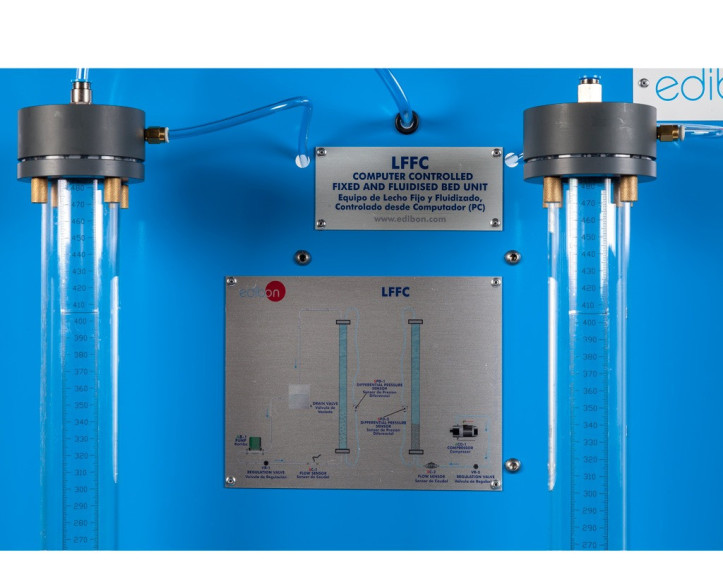

Detalle del equipo

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

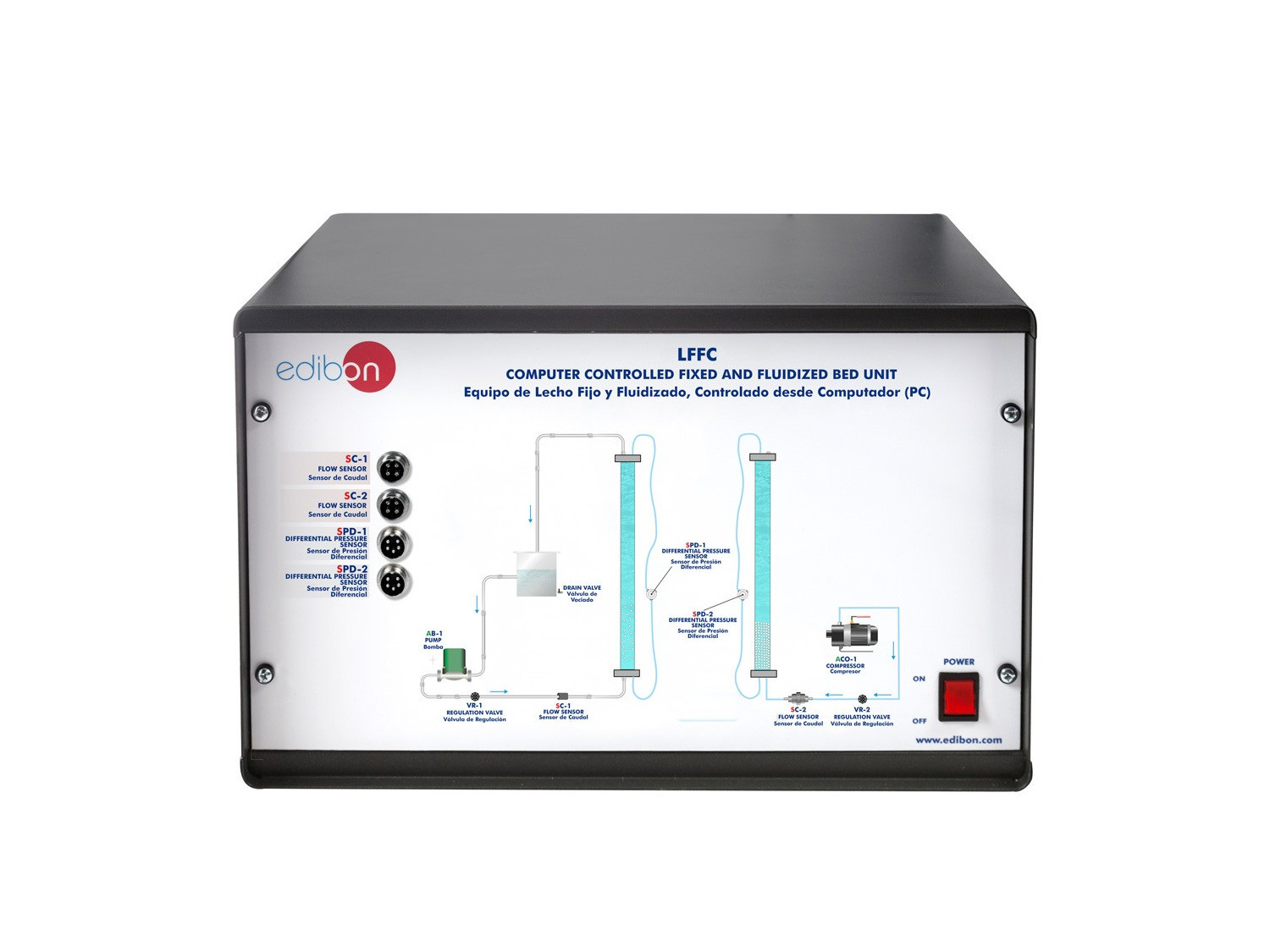

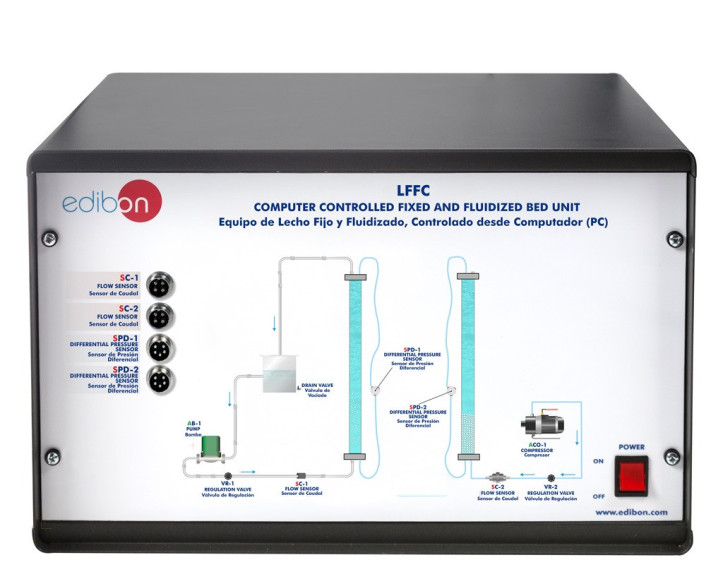

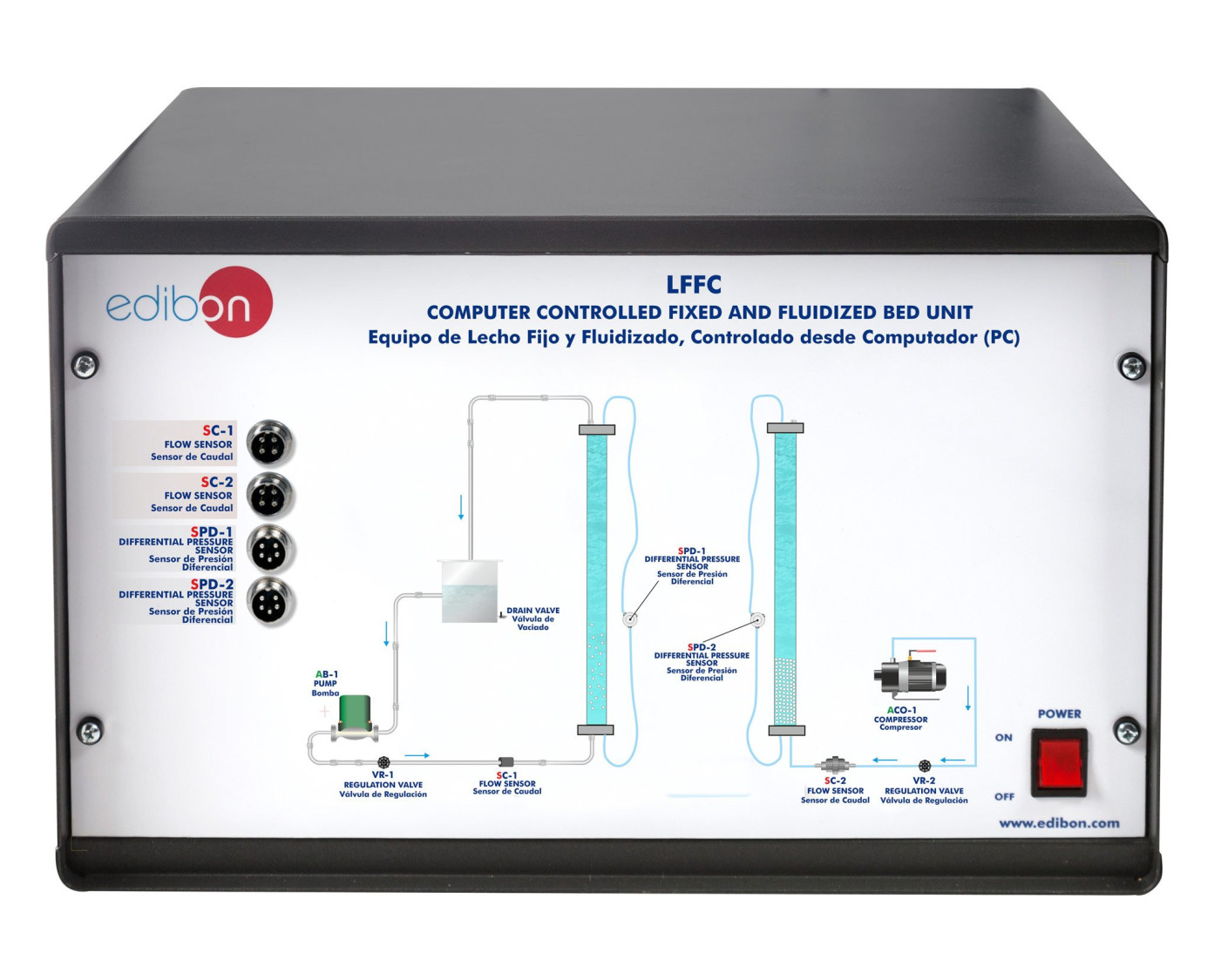

LFFC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

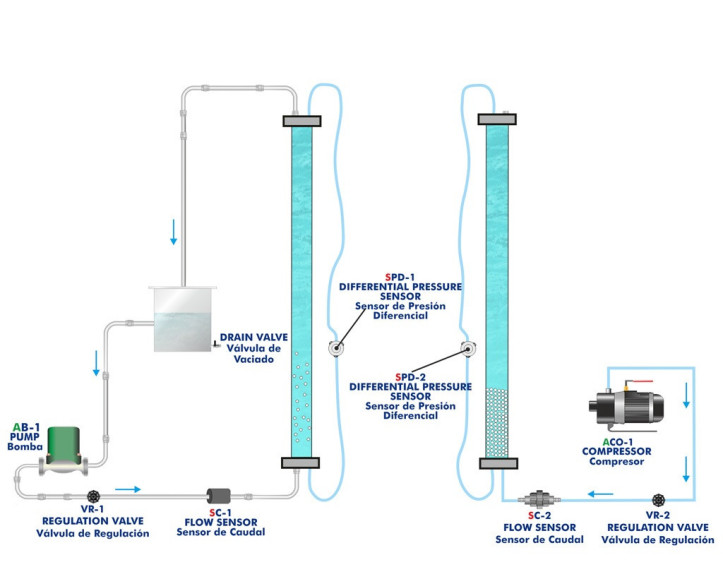

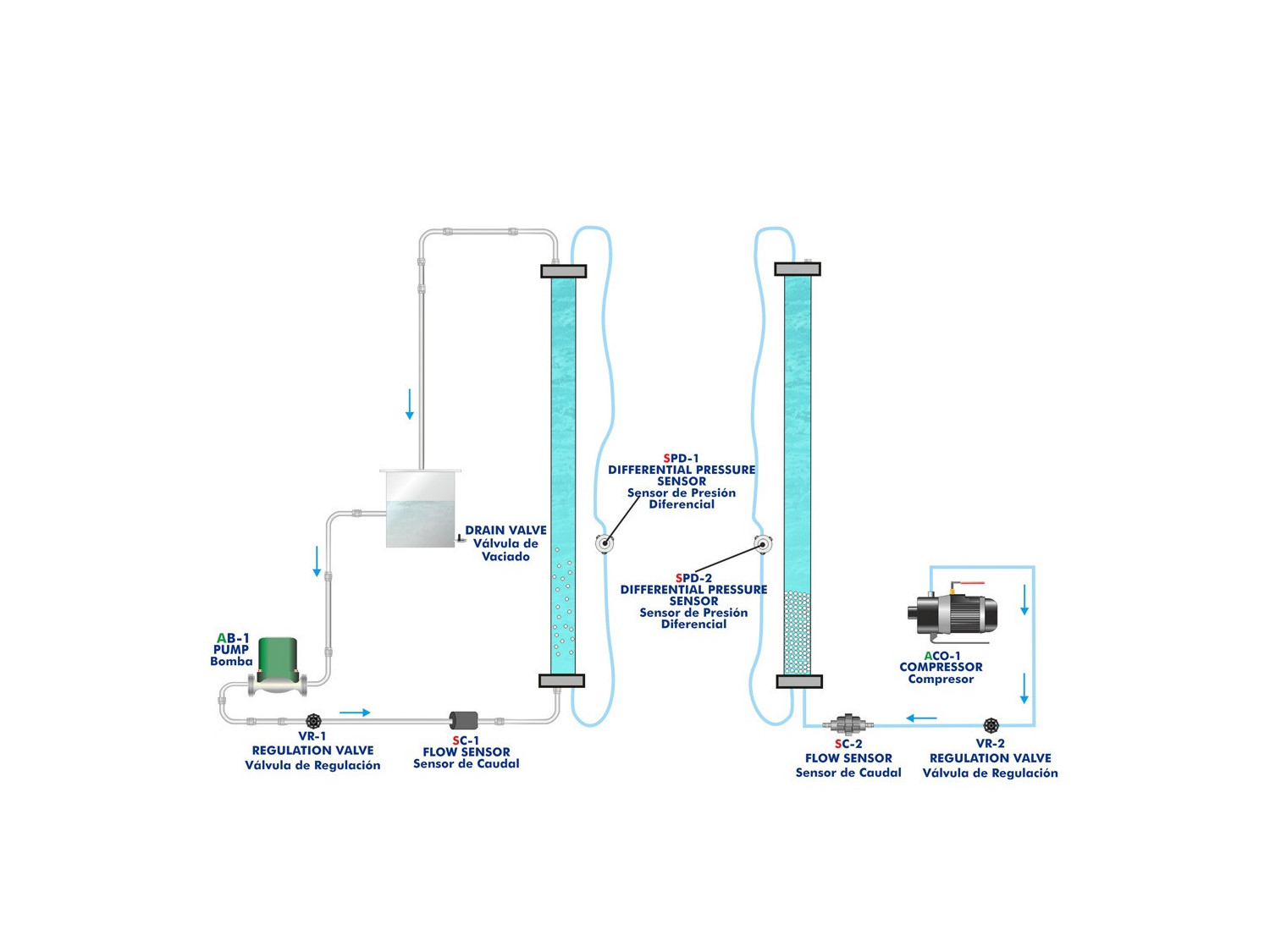

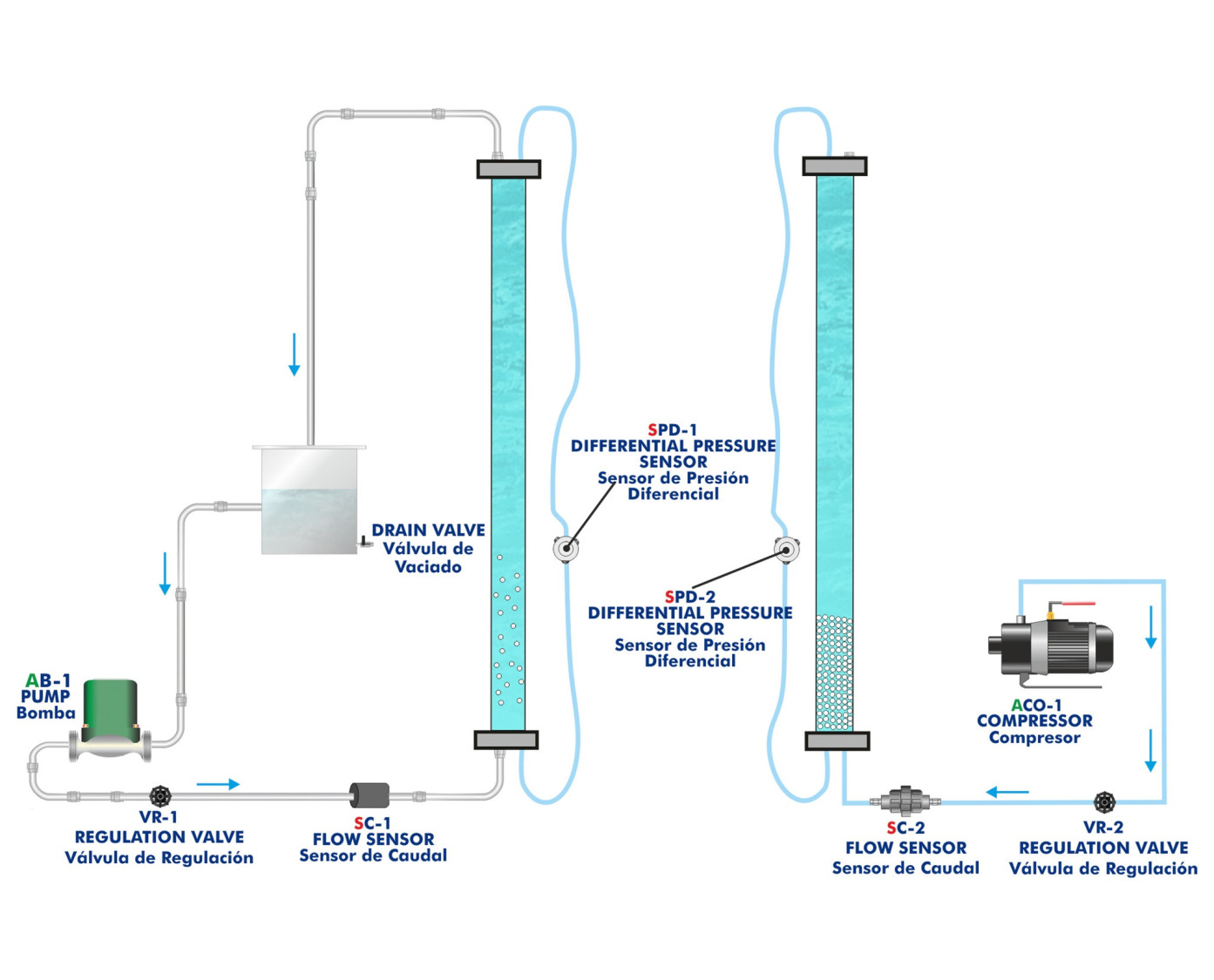

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

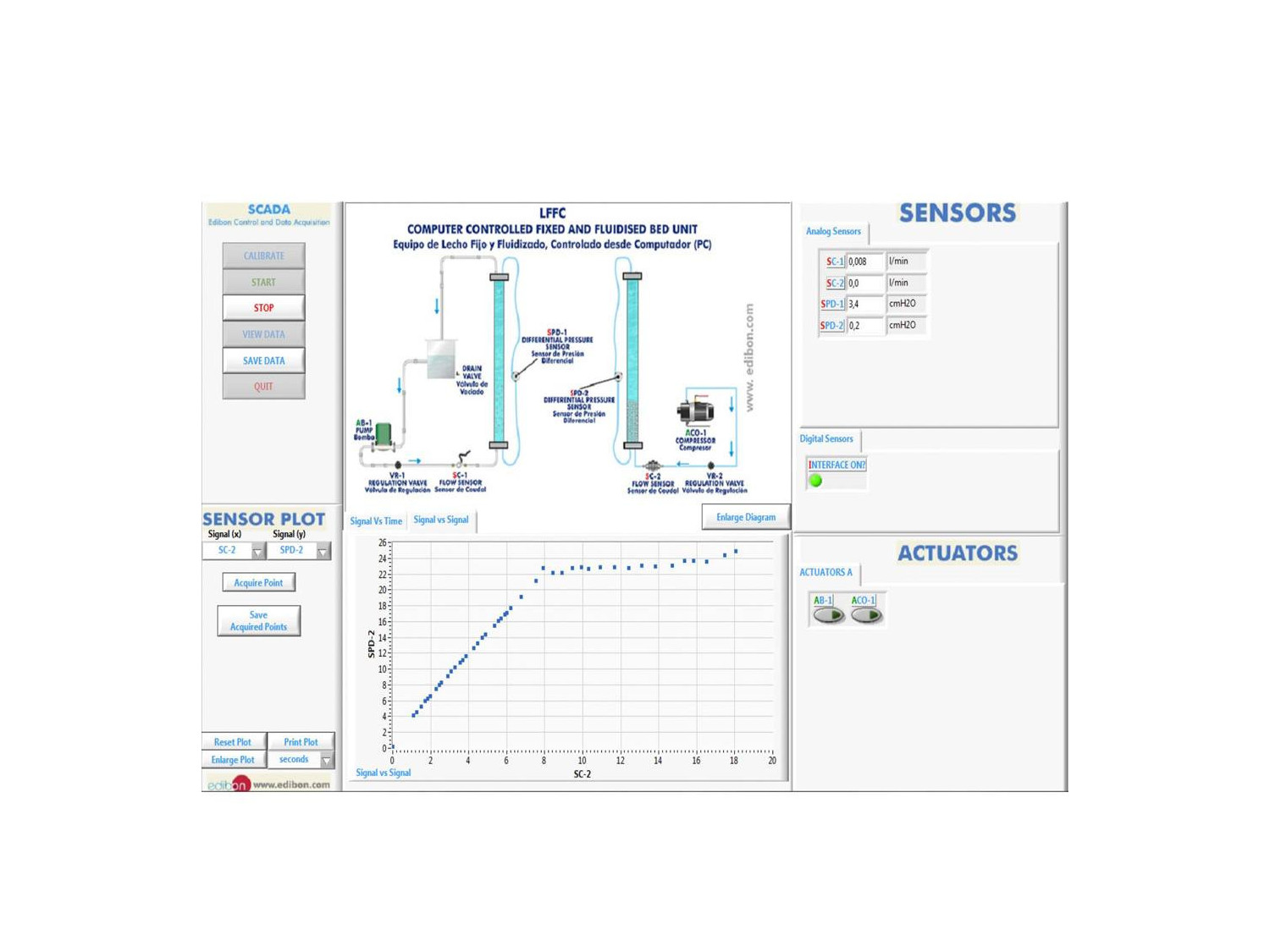

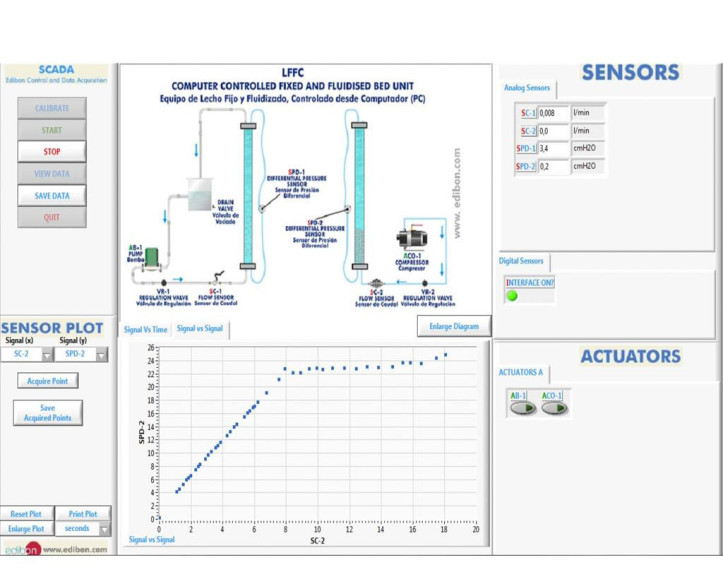

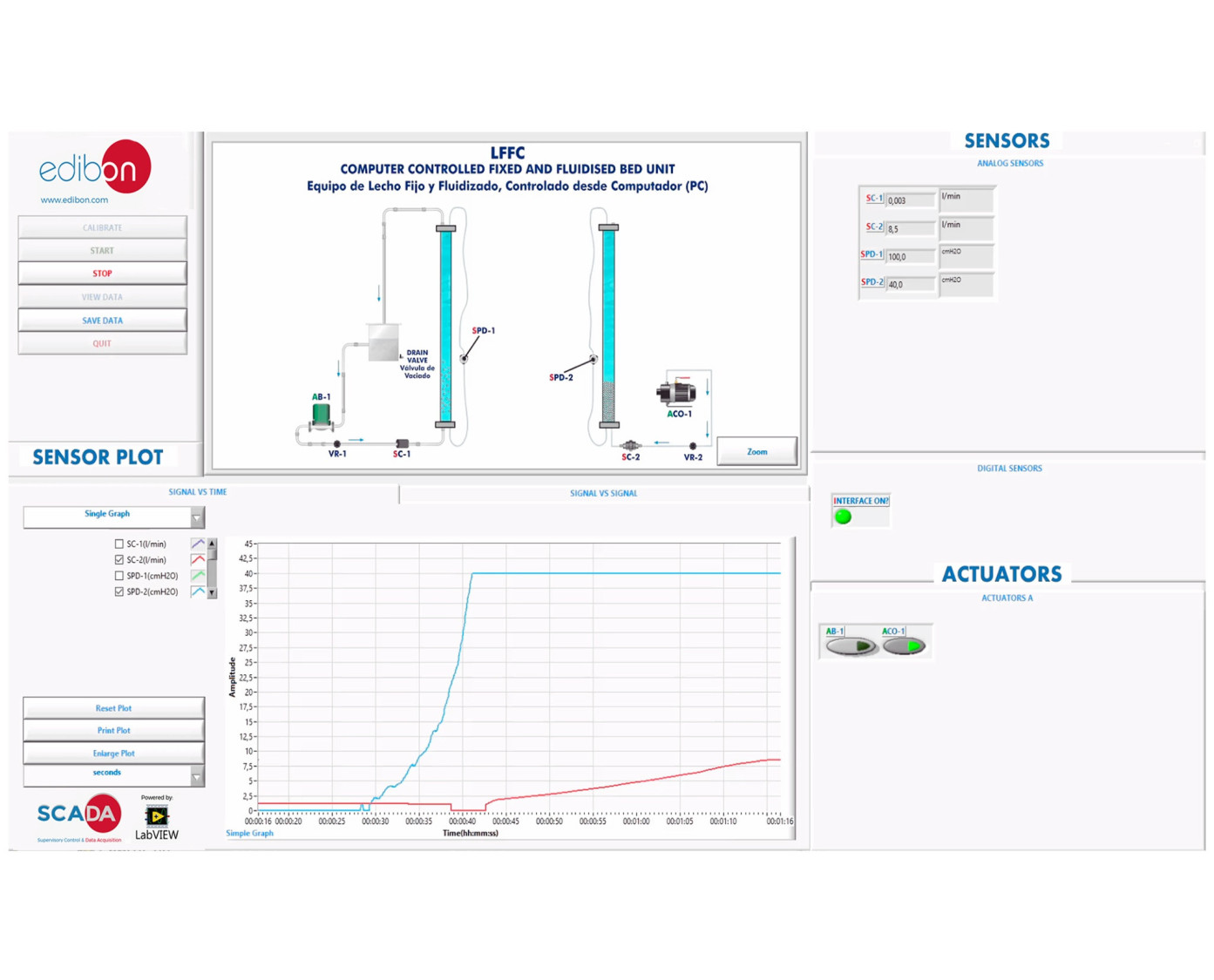

LFFC/SOF. Software del equipo LFFC. Pantalla principal

COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC
COMPUTER CONTROLLED FIXED AND FLUIDIZED BED UNIT - LFFC

SISTEMAS INNOVADORES

El Equipo de Lecho Fijo y Fluidizado, Controlado desde Computador (PC),"LFFC", nos permite realizar un estudio completo de lo que ocurre con el paso de un fluido a través de un lecho tanto fijo como fluidizado.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Setting up at University of the Punjab, Pakistan.
Setting up at University of the Punjab, Pakistan.
Our local representative just completed an installation at University of the Punjab, Pakistan. There we installed equipment like the HCMP; AFTC; PBSPC; HVCC; EMLS; LFFC; LIFLUBA; FME00; TMTC; TSTCC; EESTC; EESFC; EE-KIT; EEEC; EEF; EBEC; EBDC; TTEC; SFU; RETU, among others. Our cutting-edge...
Leer más
La Ingeniería Química y sus Procesos
La Ingeniería Química y sus Procesos
La ingeniería química es una disciplina fascinante que fusiona la ciencia química con la ingeniería para crear y optimizar procesos que transforman materias primas en productos valiosos. En este viaje hacia el corazón de la ingeniería química, exploraremos diversos aspectos clave, desde los...
Leer más

Descripción General

El Equipo de Lecho Fijo y Fluidizado, Controlado desde Computador (PC),"LFFC", nos permite realizar un estudio completo de lo que ocurre con el paso de un fluido a través de un lecho tanto fijo como fluidizado.

El equipo está compuesto de dos columnas transparentes desmontables para el estudio simultáneo del flujo de agua y aire a través del lecho.

En el Equipo de Lecho Fijo y Fluidizado, Controlado desde Computador (PC), "LFFC", la pérdida de carga provocada por el lecho se mide mediante un sensor de presión diferencial conectado en cada columna.

El agua se bombea desde un depósito, situado en la parte trasera del equipo, a la parte inferior de la primera columna, pasando a través de una válvula de control de flujo y un sensor de caudal.

El aire se suministra a la segunda columna mediante un compresor situado en la parte trasera del equipo. El caudal de aire se mide mediante un sensor de presión diferencial y una placa orificio.

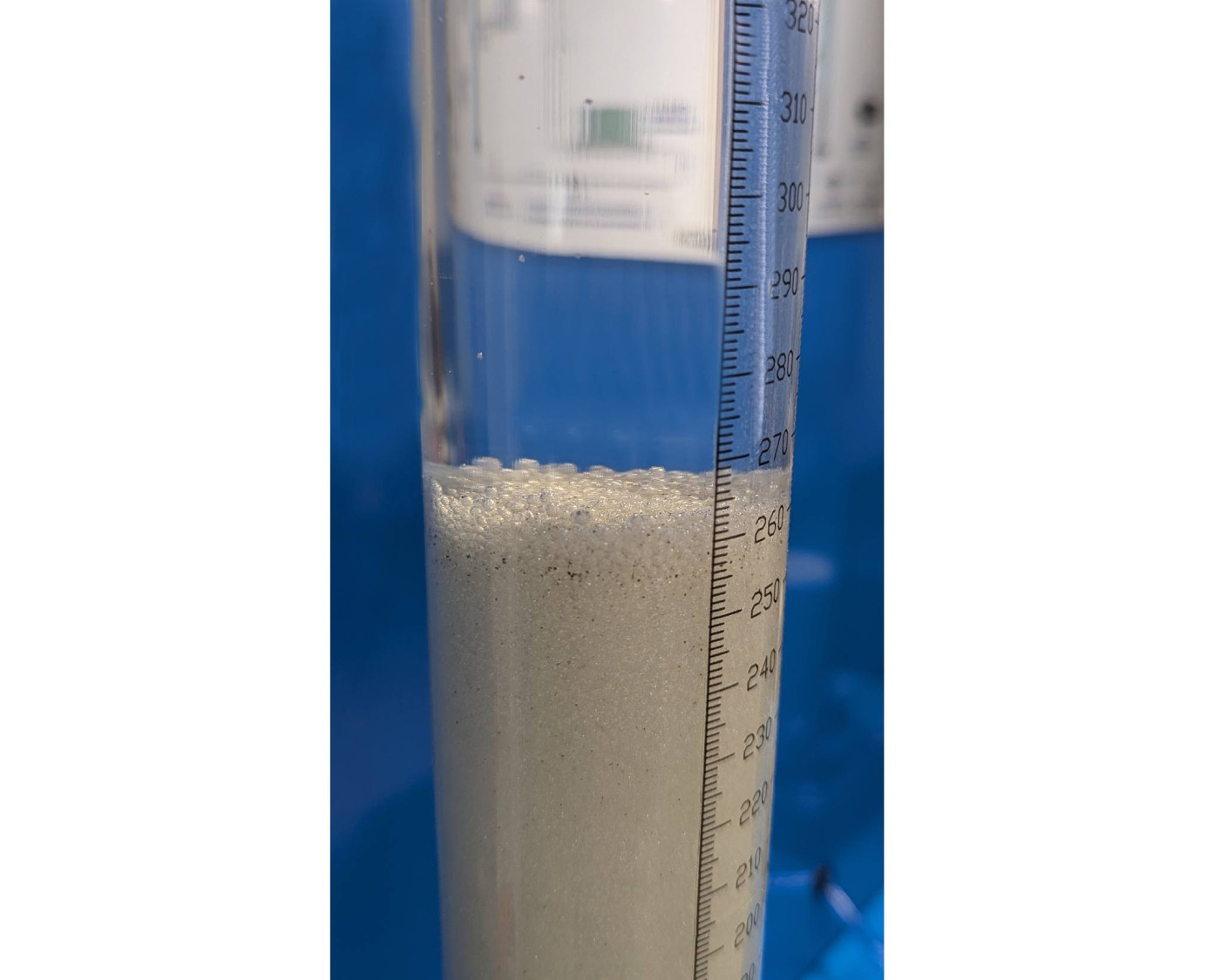

Para el lecho se dispone de perlas de vidrio de dos tamaños diferentes.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los fundamentos de la fluidización de lechos fijos.
  2. Comparación del proceso de fluidización en corrientes de agua y aire.
  3. Estudio de la caída de presión en lechos fijos y fluidizados en función de:
  • La velocidad de flujo.
  • El tamaño de las partículas del lecho.
  • El tipo de fluido: aire o agua.
  1. Verificación de la ecuación de Carman-Kozeny.
  2. Estudio y determinación de la velocidad de fluidización mínima.
  3. Estudio y determinación de la velocidad de fluidización y comparación con los valores teóricos calculados (Ecuación de Ergun).
  4. Estudio de las diferencias entre la fluidización particulada y agregativa.
  5. Observación del fenómeno de fluidización burbujeante "bubbling".
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo LFFC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo LFFC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
