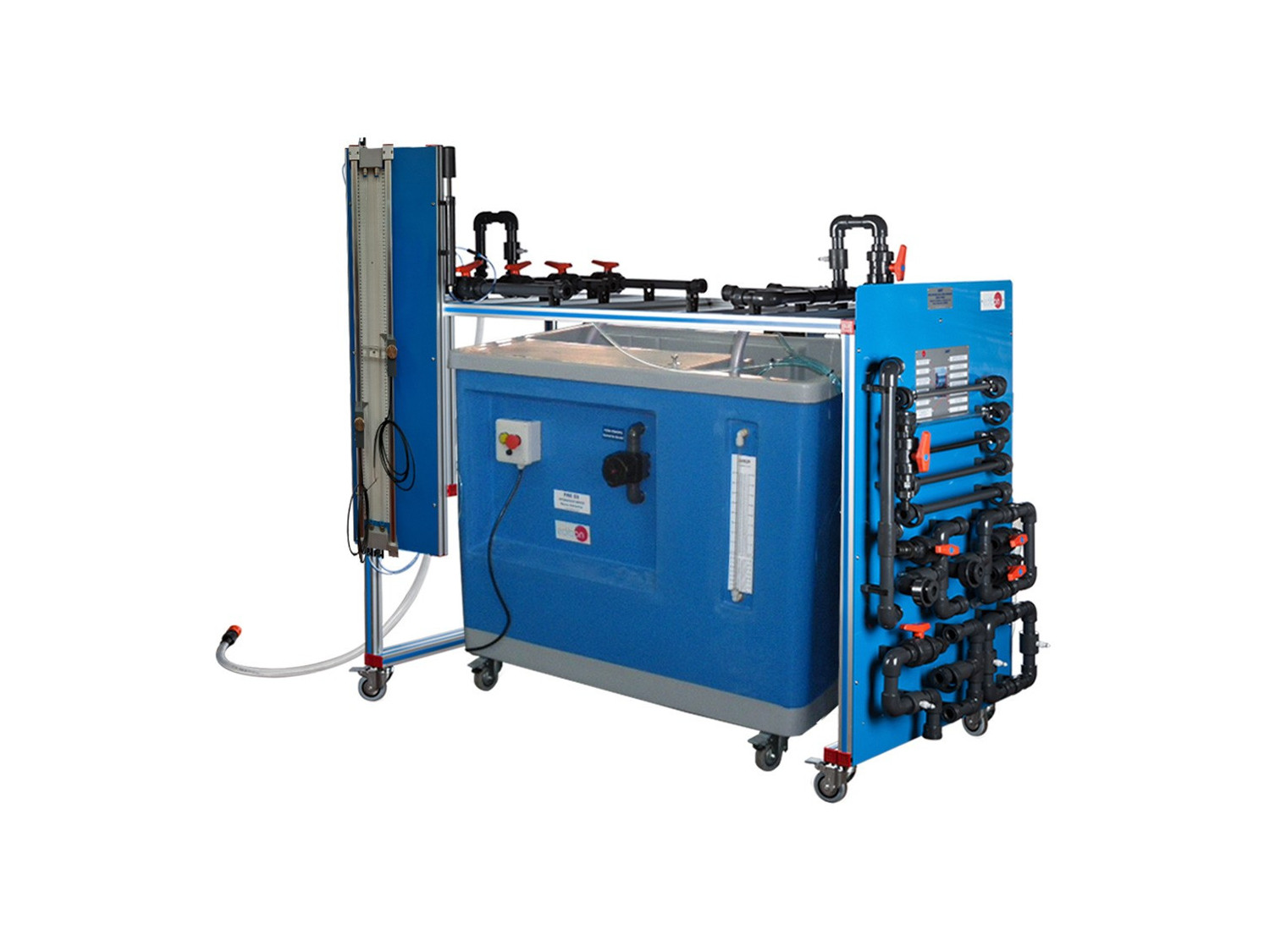

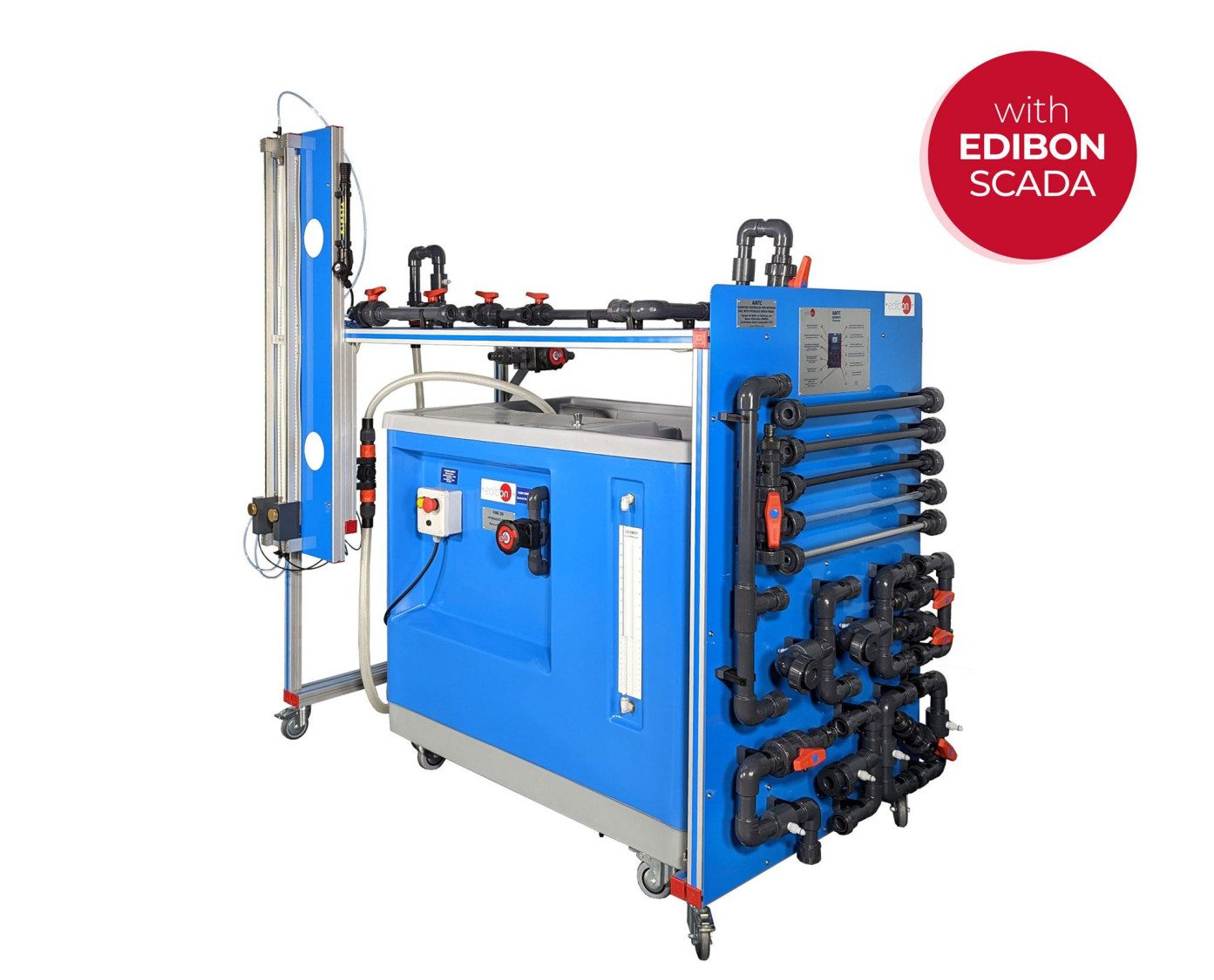

Equipo AMTC completo

COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC

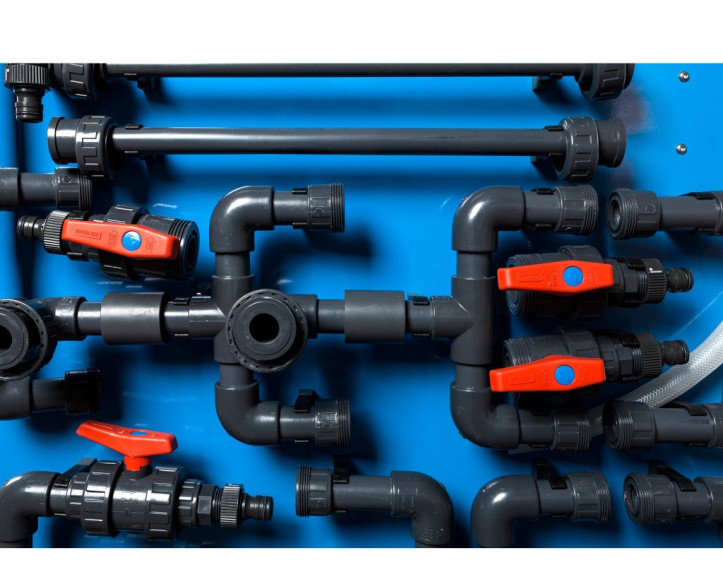

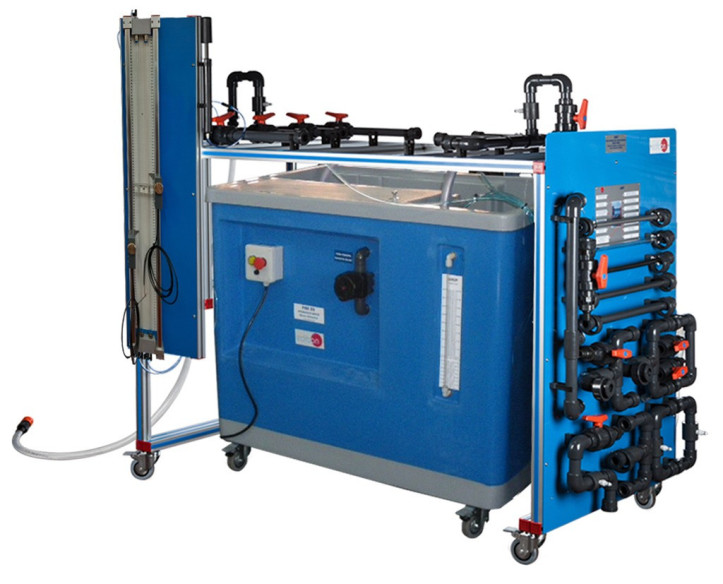

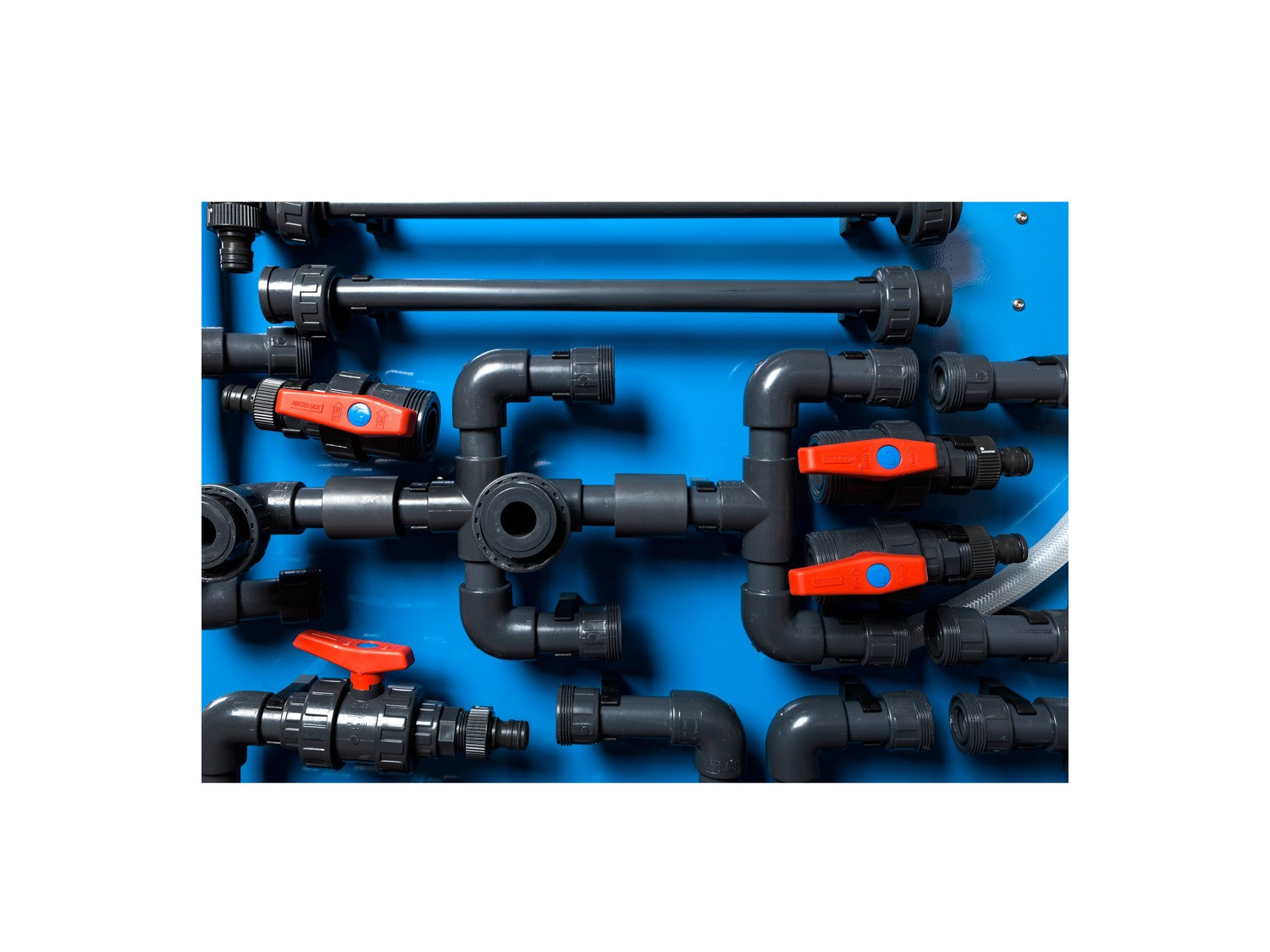

Detalle del equipo

COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC

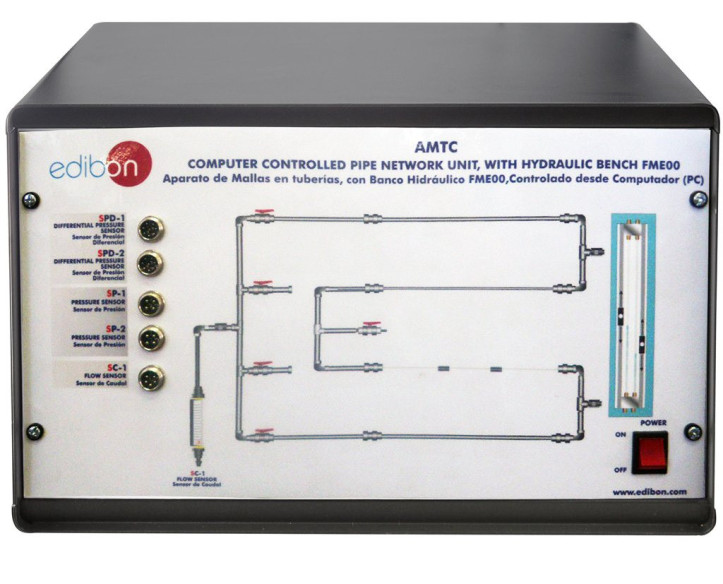

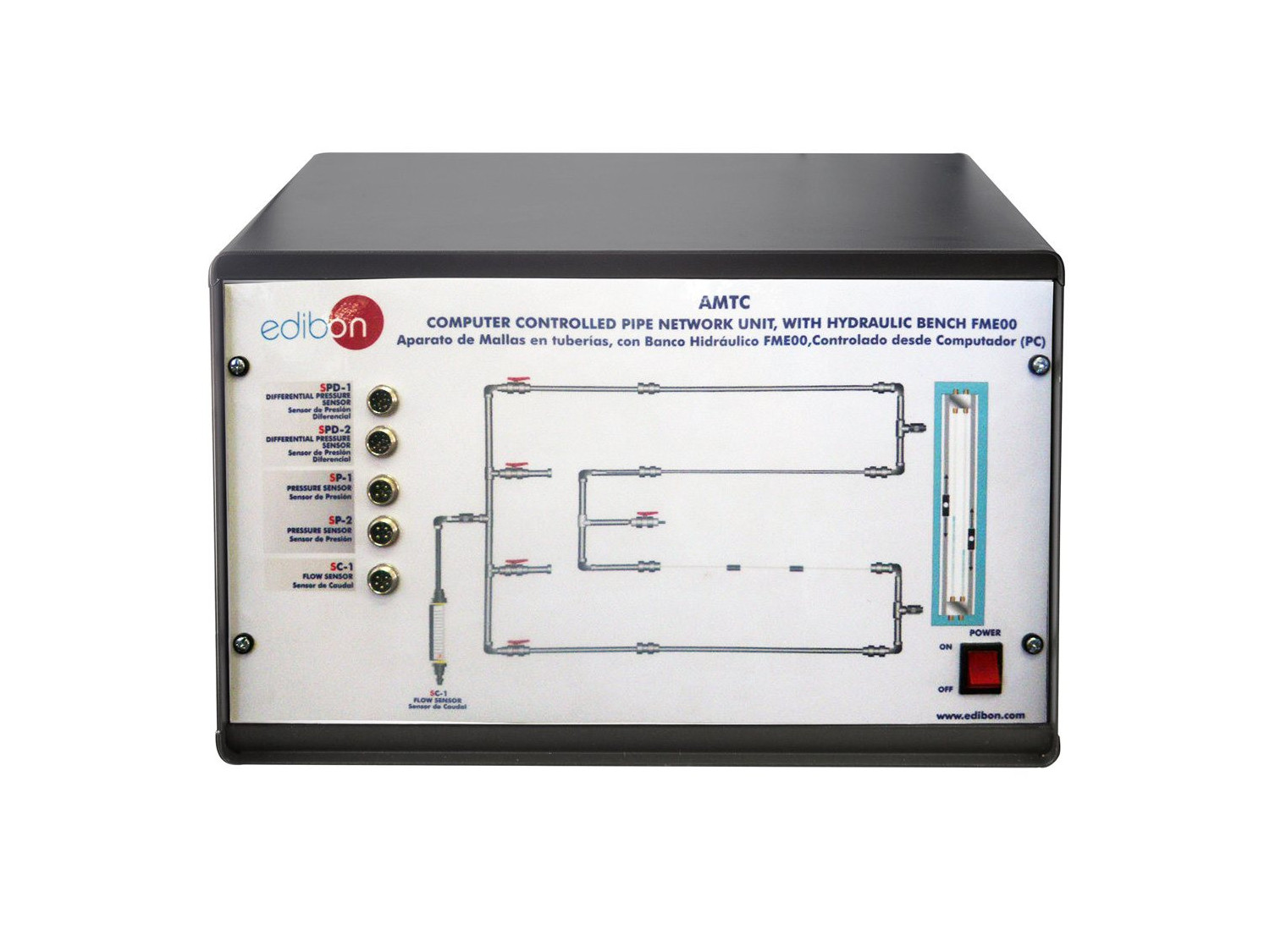

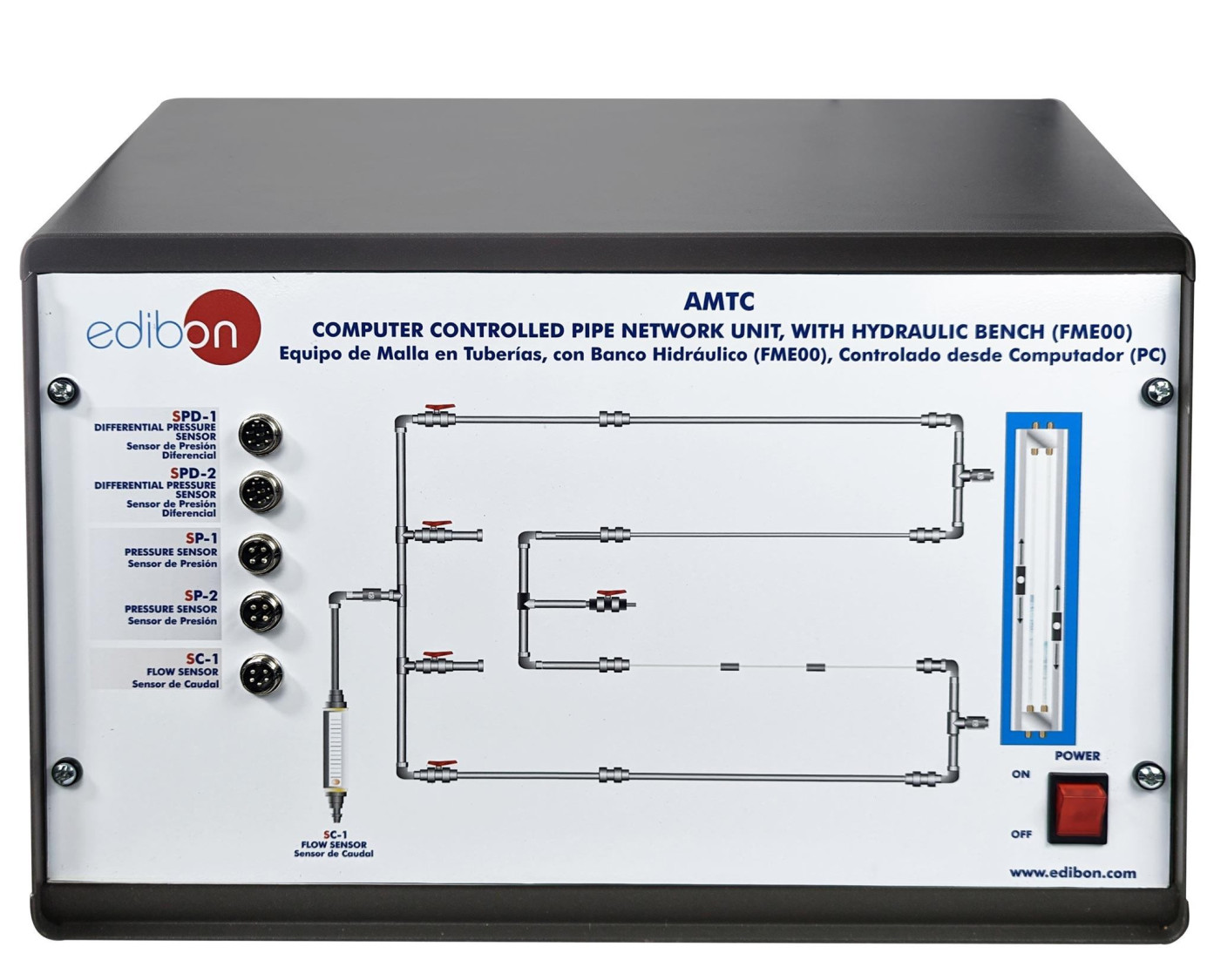

AMTC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC

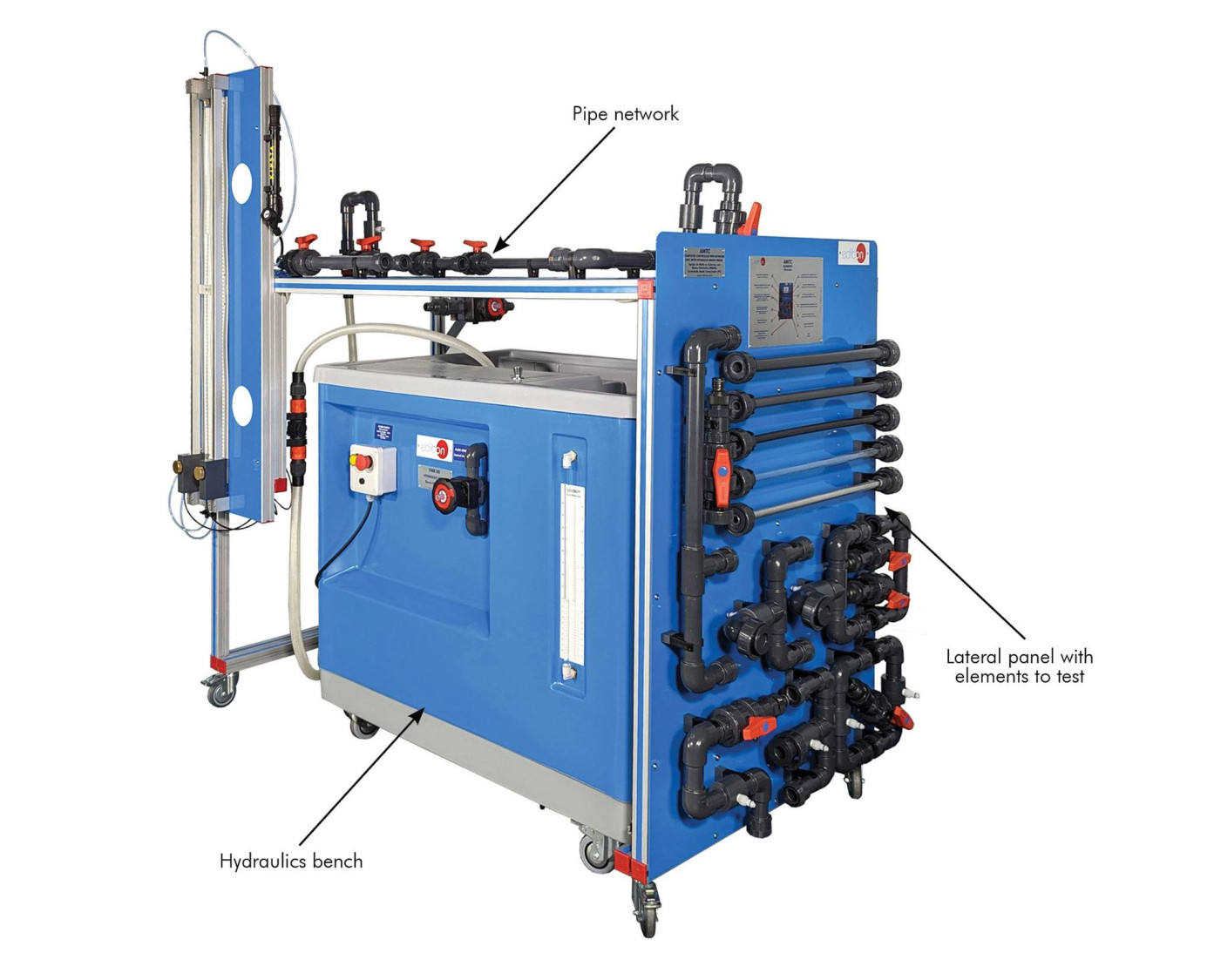

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC

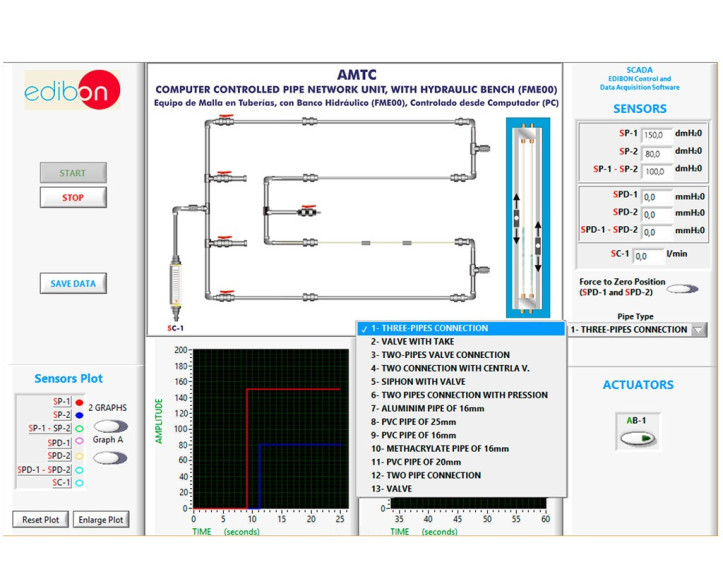

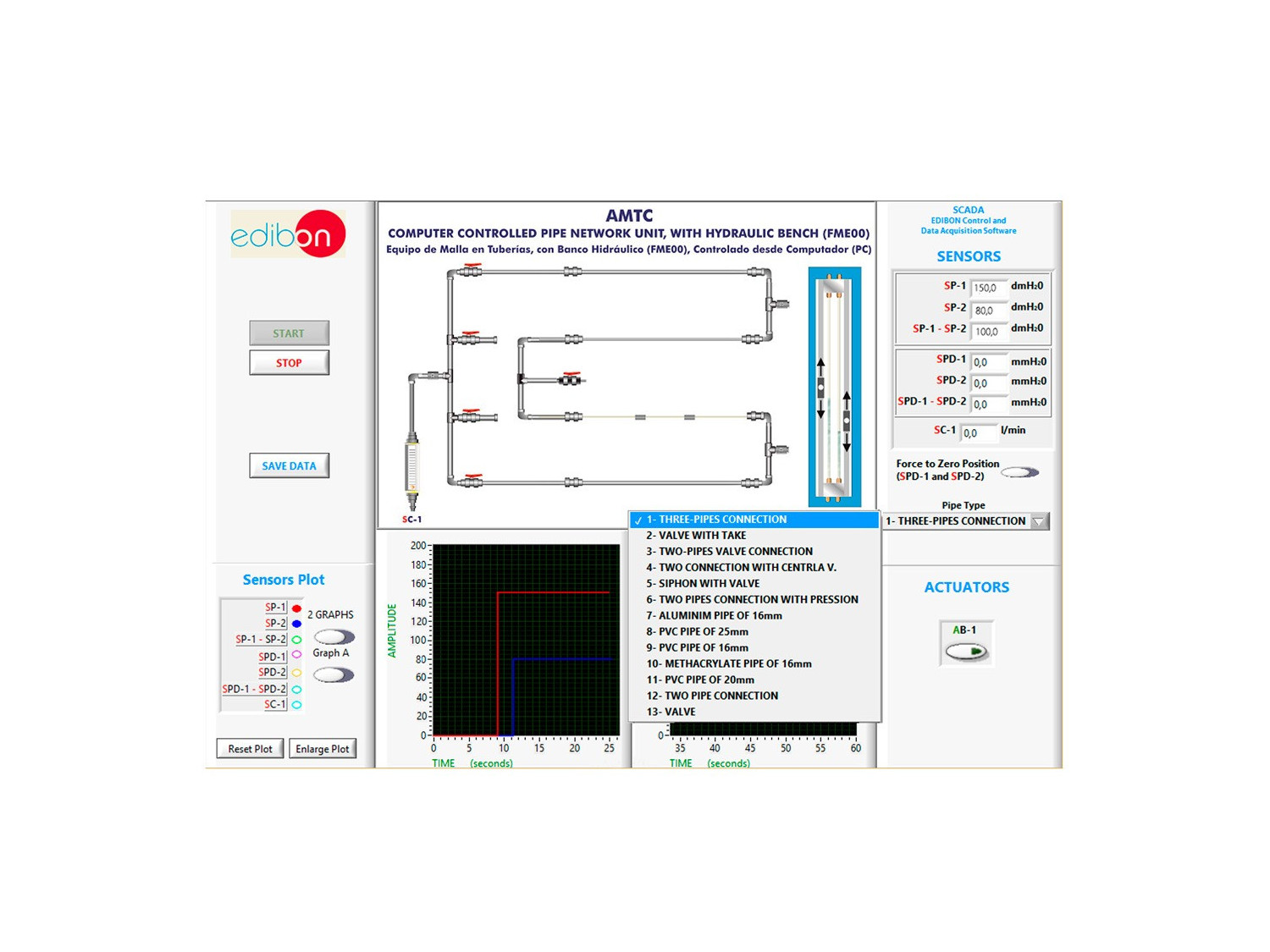

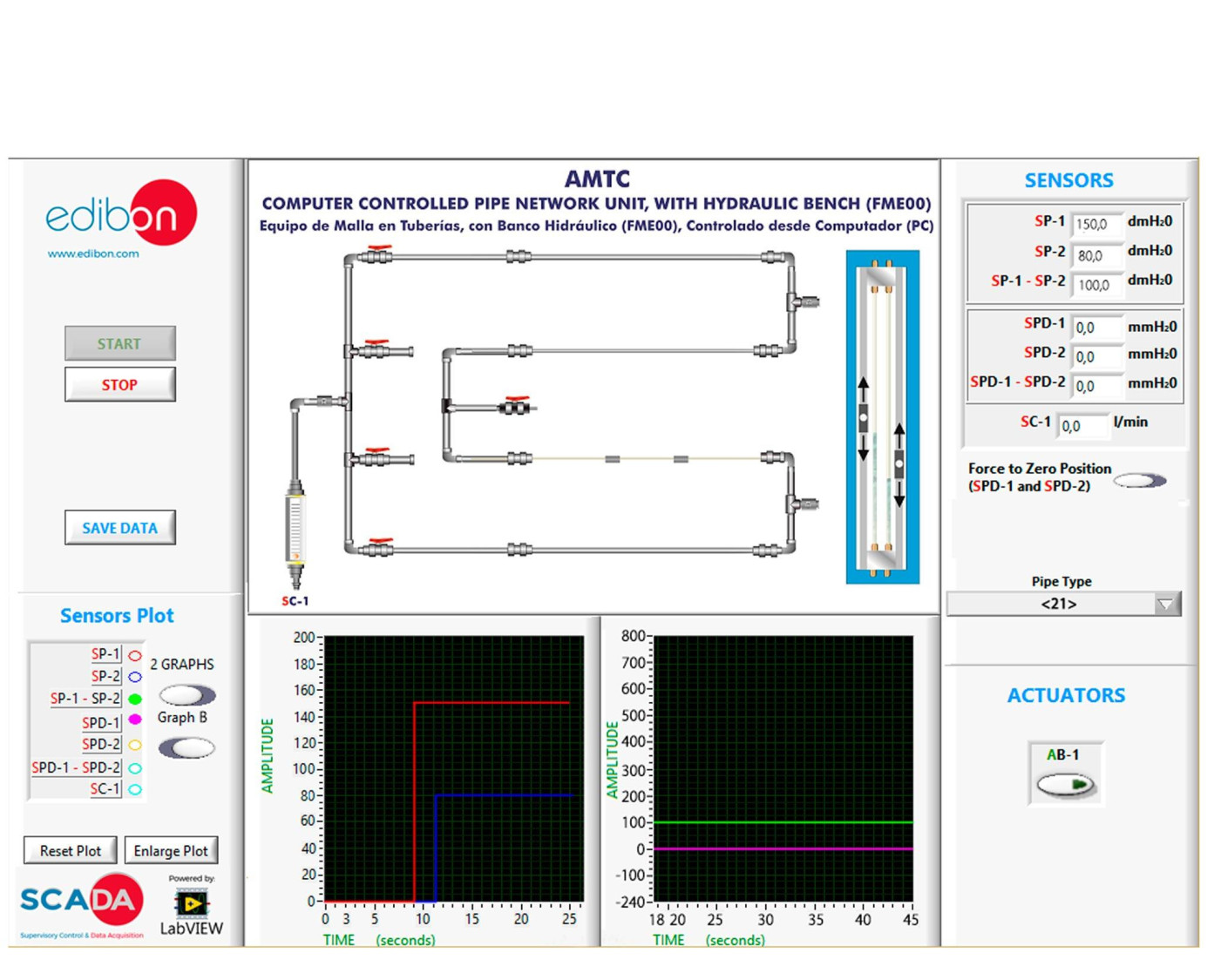

AMTC/SOF. Software del equipo AMTC. Pantalla principal

COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC
COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC
COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC
COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC
COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC
COMPUTER CONTROLLED PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00) - AMTC

SISTEMAS INNOVADORES

El Equipo de Malla en Tuberías, con Banco Hidráulico (FME00), Controlado desde Computador (PC), "AMTC", ha sido diseñado por EDIBON para permitir diferentes instalaciones de redes de tuberías, midiendo los caudales y presiones, utilizando siempre como fluido el agua.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

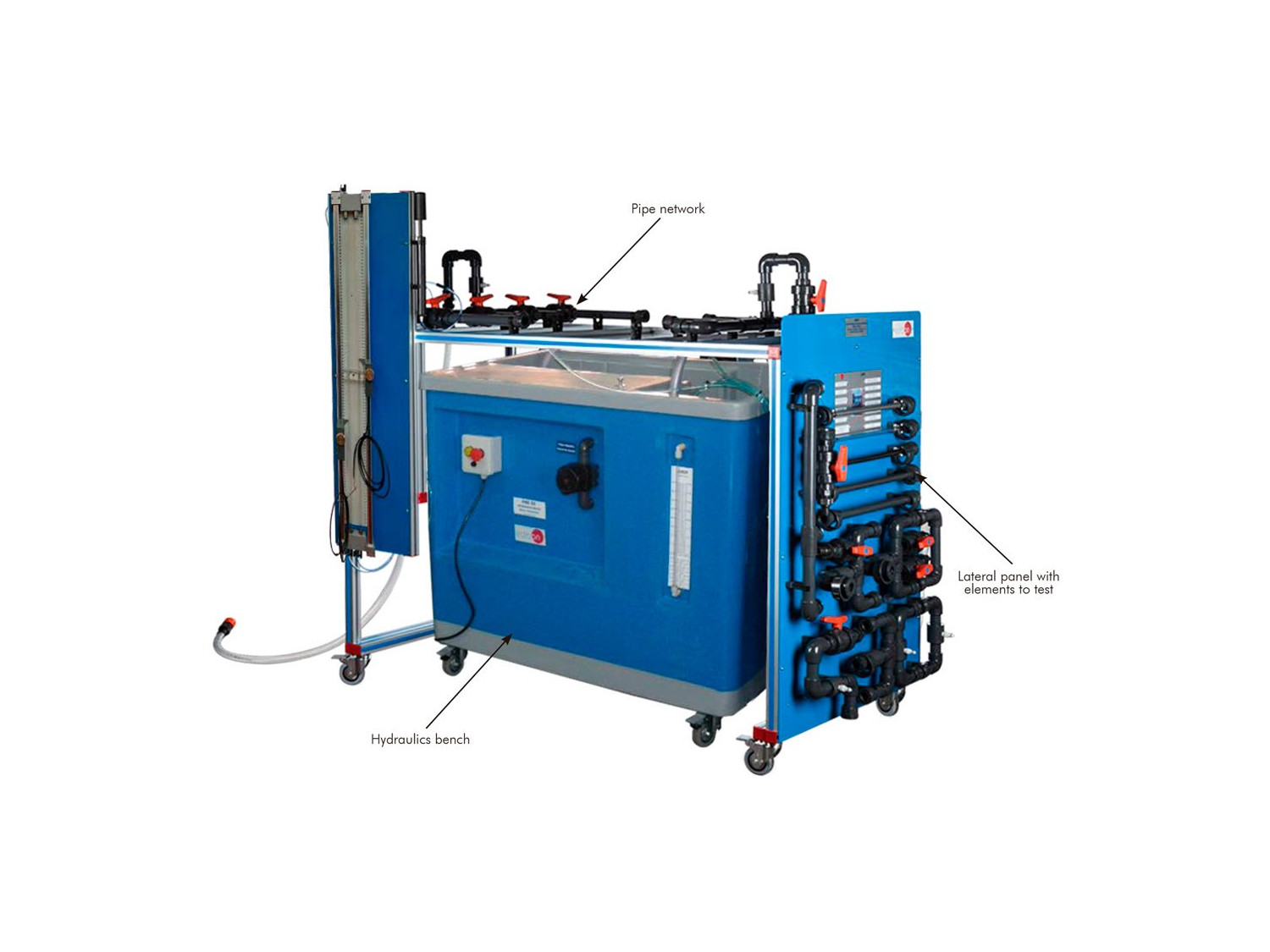

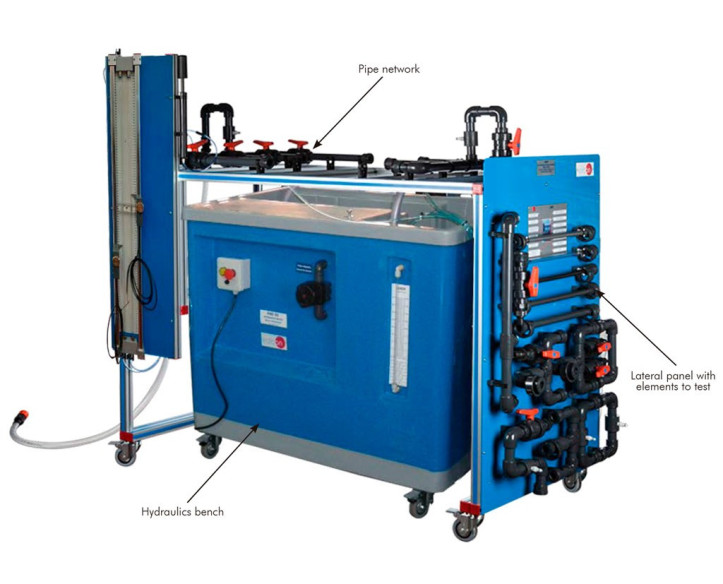

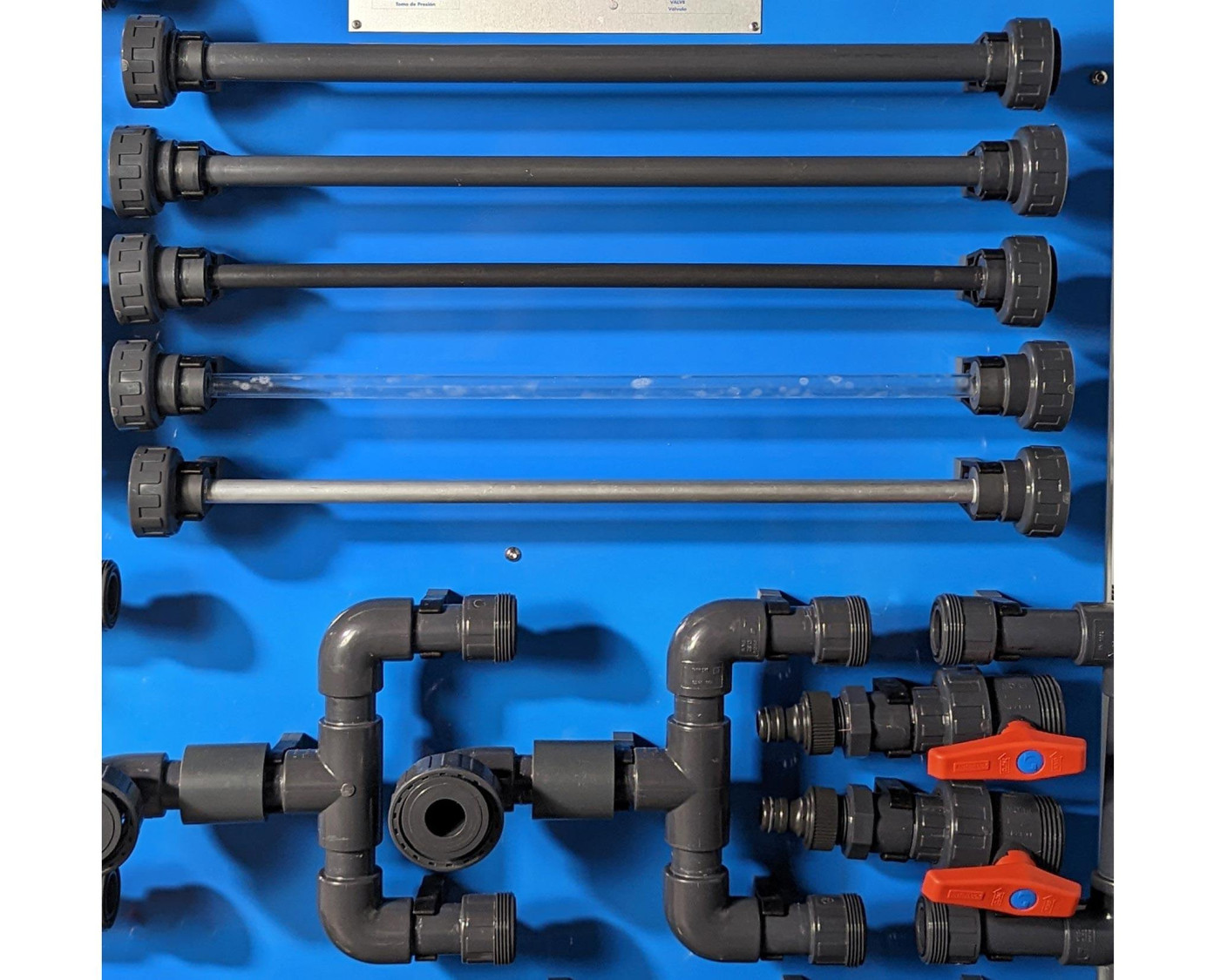

El Equipo de Malla en Tuberías, con Banco Hidráulico (FME00), Controlado desde Computador (PC), "AMTC", se compone de una malla de tuberías, un panel lateral sobre el que se colocan todos los elementos a ensayar, un banco hidráulico que cuenta con todos los elementos y accesorios necesarios para que el equipofuncione de forma autónoma.

Las válvulas con las que están dotados algunos de los elementos para formar los distintos circuitos son válvulas Todo/Nada, necesarias para distribuir el flujo de corriente por la red.

El equipo está dotado de un sistema de tomas de presión anti-obturantes, situadas aguas arriba y aguas abajo de cada elemento objeto de ensayo. Cada una de ellas tiene una rápida y fácil conexión a los dispositivos de medida de presión que dispone el equipo.

El equipo incluye un Banco Hidráulico (FME00) que incorpora un sistema volumétrico de medida, que está formado por un depósito de dos niveles. El pequeño sirve para medir caudales bajos y el grande para caudales más altos. Un indicador, que consiste en una escala y un tubo transparente, se conecta a unaderivación en la base del depósito y da una medida instantánea del nivel de agua.

El aporte energético al fluido se realiza mediante una bomba centrífuga situada en el interior del banco hidráulico. El caudal se puede controlar a través de una válvula de control situada en el banco hidráulico.

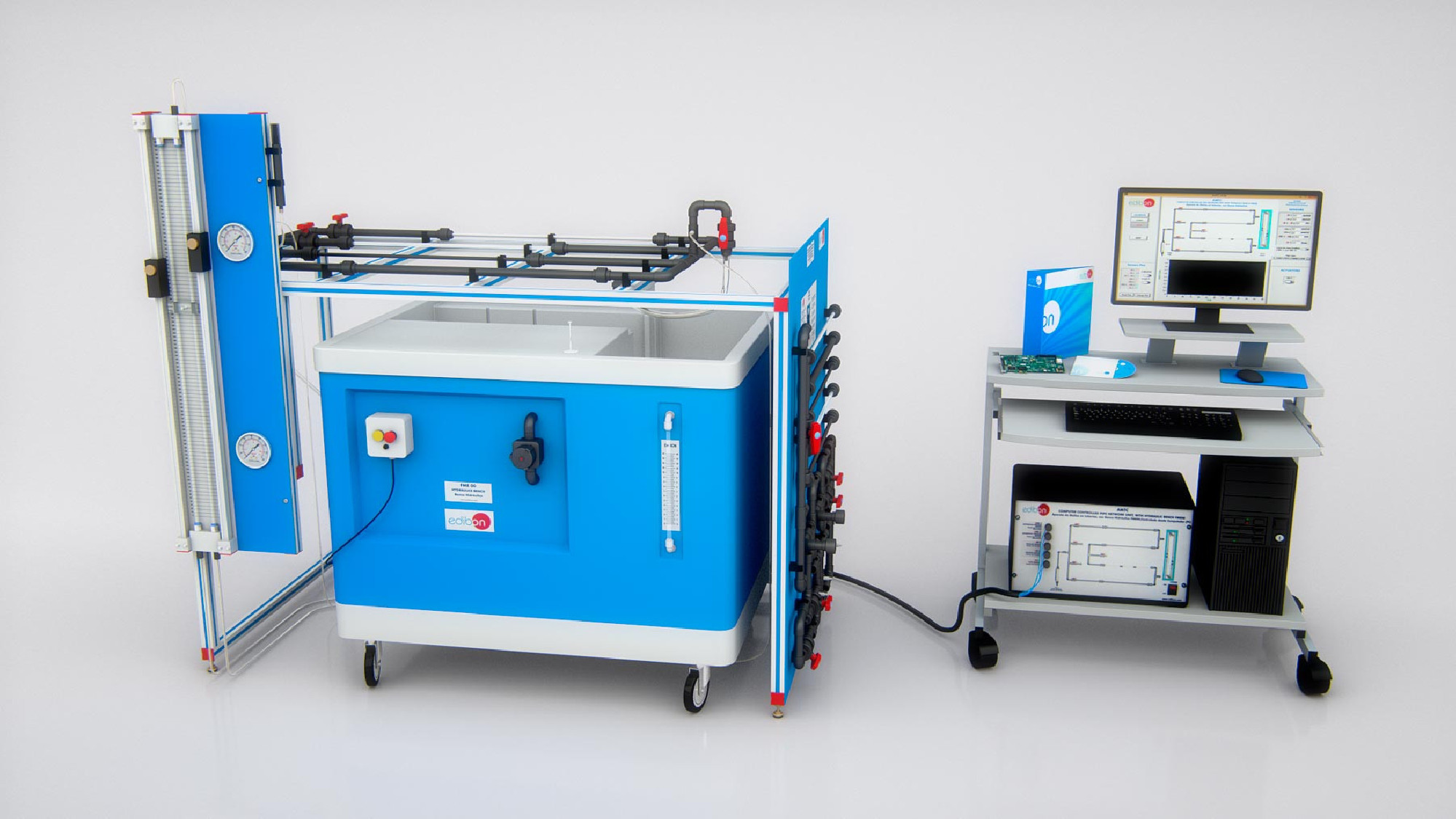

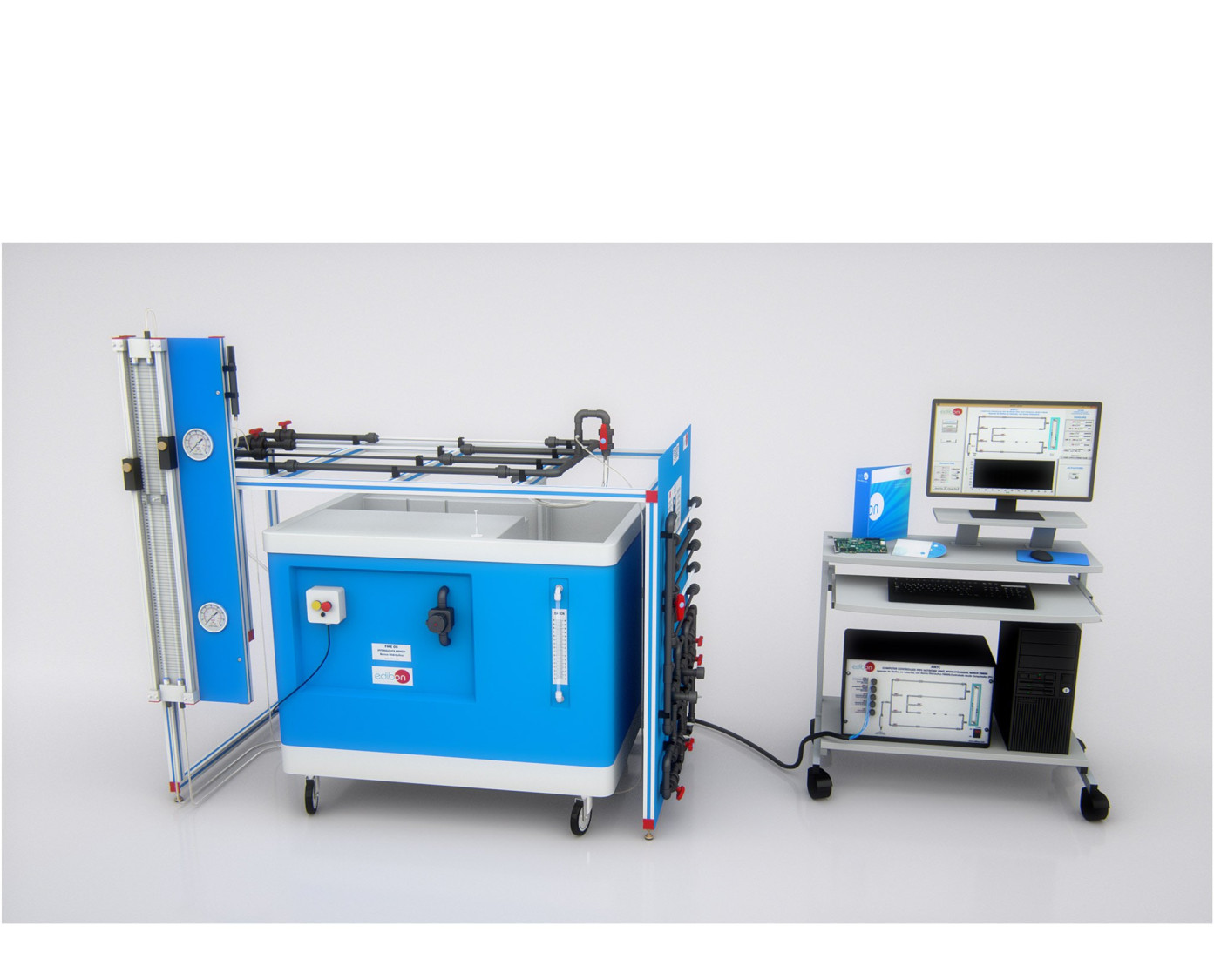

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Pérdida de carga en una tubería de PVC.
  2. Pérdida de carga en una tubería de aluminio.
  3. Pérdida de carga en una tubería de metacrilato.
  4. Estudio de la pérdida de carga en tuberías del mismo material.
  5. Estudio de la pérdida de carga en función del material.
  6. Coeficiente de fricción en una tubería de PVC.
  7. Coeficiente de fricción en una tubería de aluminio.
  8. Coeficiente de fricción en una tubería de metacrilato.
  9. Estudio del coeficiente de fricción en función del material.
  10. Estudio del coeficiente de fricción en función del diámetro.
  11. Configuración de malla en paralelo para tuberías del mismo material y distinto diámetro.
  12. Configuración de malla en paralelo para tuberías de distinto material e igual diámetro.
  13. Configuración de malla en serie para tuberías del mismo material y distinto diámetro.
  14. Configuración de malla en serie para tuberías de distinto material e igual diámetro.
  15. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo AMTC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo AMTC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
