AMT/B Equipo de Malla en Tuberías, con Grupo Hidráulico (FME00/B)

PIPE NETWORK UNIT, WITH HYDRAULICS BENCH (FME00/B) - AMT/B

SISTEMAS INNOVADORES

El Equipo de Malla en Tuberías, sin Banco Hidráulico (FME00), "AMT/B", ha sido diseñado por EDIBON para permitir diferentes instalaciones de redes de tuberías, midiendo los caudales y presiones, utilizando siempre como fluido el agua.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

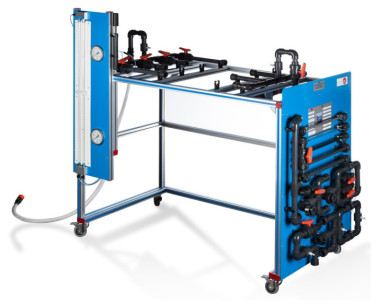

El Equipo de Malla en Tuberías, sin Banco Hidráulico (FME00), "AMT/B", se compone de una malla de tuberías, un panel lateral sobre el que se colocan todos los elementos a ensayar, un banco hidráulico que cuenta con todos los elementos y accesorios necesarios para que el equipo funcione de forma autónoma.

Las válvulas con las que están dotados algunos de los elementos para formar los distintos circuitos son válvulas Todo/Nada, necesarias para distribuir el flujo de corriente por la red.

El equipo está dotado de un sistema de tomas de presión anti-obturantes, situadas aguas arriba y aguas abajo de cada elemento objetode ensayo. Cada una de ellas tiene una rápida y fácil conexión a los dispositivos de medida de presión que dispone el equipo.

Este equipo requiere un sistema de suministro de agua. EDIBON recomienda el elemento requerido "FME00" para tal efecto. Este banco hidráulico "FME00" incorpora un sistema volumétrico de medida, que está formado por un depósito de dos niveles. El pequeño sirve para medir caudales bajos y el grande para caudales más altos. Un indicador, que consiste en una escala y un tubo transparente, se conecta a una derivación en la base del depósito y da una medida instantánea del nivel de agua.

El aporte energético al fluido se realiza mediante una bomba centrífuga situada en el interior del banco hidráulico. El caudal se puede controlar a través de una válvula de control situada en el banco hidráulico.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Pérdida de carga en una tubería de PVC.
  2. Pérdida de carga en una tubería de aluminio.
  3. Pérdida de carga en una tubería de metacrilato.
  4. Estudio de la pérdida de carga en tuberías del mismo material.
  5. Estudio de la pérdida de carga en función del material.
  6. Coeficiente de fricción en una tubería de PVC.
  7. Coeficiente de fricción en una tubería de aluminio.
  8. Coeficiente de fricción en una tubería de metacrilato.
  9. Estudio del coeficiente de fricción en función del material.
  10. Estudio del coeficiente de fricción en función del diámetro.
  11. Configuración de malla en paralelo para tuberías del mismo material y distinto diámetro.
  12. Configuración de malla en paralelo para tuberías de distinto material e igual diámetro.
  13. Configuración de malla en serie para tuberías del mismo material y distinto diámetro.
  14. Configuración de malla en serie para tuberías de distinto material e igual diámetro.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Llenado de los manómetros.

ELEMENTOS INCLUIDOS
