HEMP Equipo de Medición de Presión
SISTEMAS INNOVADORES
El Equipo de Medición de Presión, "HEMP", diseñado por EDIBON, permite estudiar ampliamente las técnicas de medida de presión, ya que se pueden utilizar diferentes manómetros para entender y comparar las características de funcionamiento de los diferentes dispositivos y para estudiar los principios de calibración de los mismos.
Laboratorios
NOTICIAS RELACIONADAS
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Descripción General

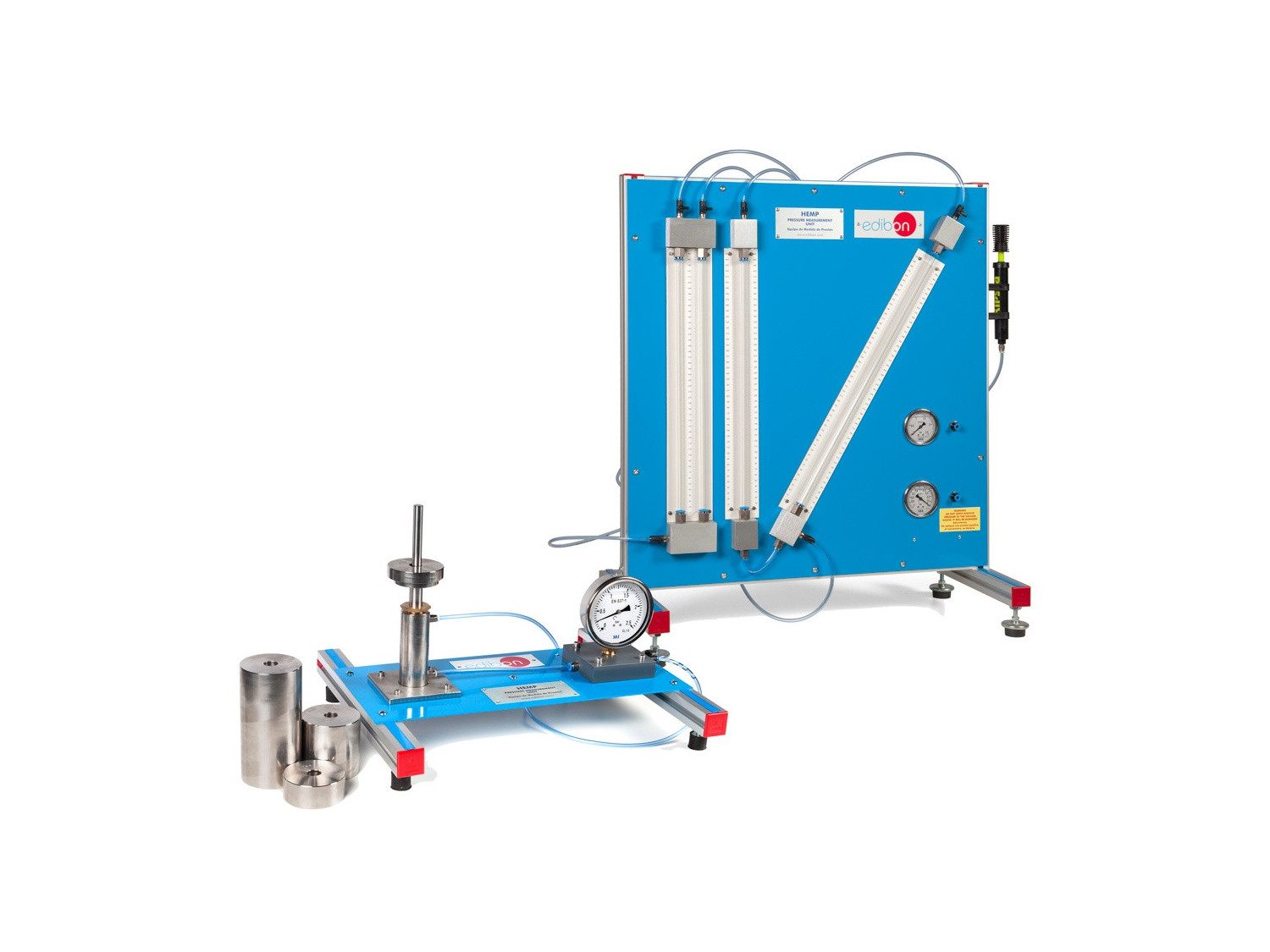

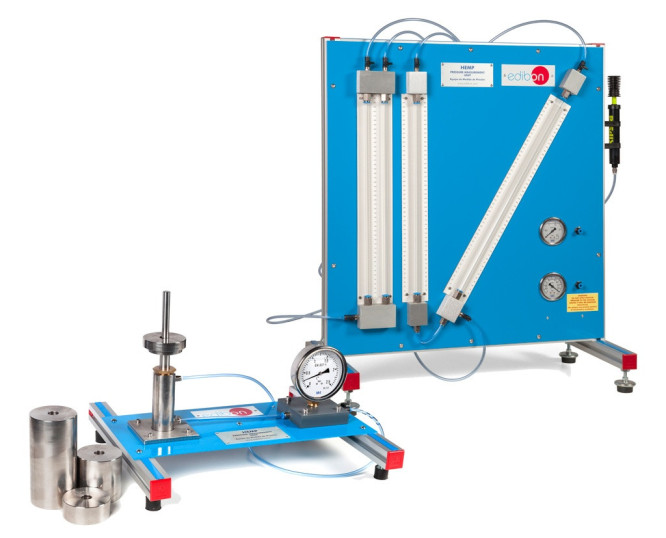

El Equipo de Medición de Presión, "HEMP", permite llevar a cabo una gran variedad de investigaciones y estudios acerca de las técnicas de medición de presión, utilizando manómetros tipo Bourdon y distintos manómetros de tubo en "U", para entender el funcionamiento y las características de los dispositivos, estudiar los principios de la calibración y realizar ejercicios prácticos y experimentos.
El equipo "HEMP" está compuesto principalmente por:
- Manómetro tipo "U" vertical (medida directa).
- Manómetro tipo "U" inclinado (medida directa).
- Manómetro Bourdon para presiones positivas (medida indirecta).
- Manómetro Bourdon para presiones negativas (medida indirecta).
Además, el equipo incluye un Calibrador de Manómetros, "FME10". Consiste en un cilindro con un émbolo de precisión móvil en su interior. Se le añade un sistema calibrado de pesas para producir una cierta cantidad de presiones predeterminadas dentro del cilindro. El manómetro Bourdon, cuyo correcto funcionamiento debe ser comprobado de antemano con la ayuda del pistón y las pesas, se conecta al cilindro mediante un tubo flexible.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Familiarización con diferentes métodos de medida de presión.
- Estudio de la función y características de un manómetro tipo Bourdon.
- Estudio de la función y características de un manómetro de tubo en forma de "U".
- Medidas de presión con manómetros tipo Bourdon. Medida indirecta.
- Medidas de presión con manómetros de tubo en forma de "U" (vertical o inclinado). Medida directa.
- Comparación entre los diferentes métodos de medida de presión.
- Calibración de un manómetro.
- Determinación de errores en la medición.
- Comprobación de las lecturas de un manómetro tipo Bourdon utilizando un conjunto de pesas estándar calibradas.
- Determinación de la curva de histéresis de un manómetro.
