TMCP Equipo de Medida y Calibración de Presión

El Equipo de Medida y Calibración de Presión, "TMCP", ha sido diseñado para el estudio del concepto de presión y de los diferentes métodos y técnicas que se pueden usar para medir esta variable.

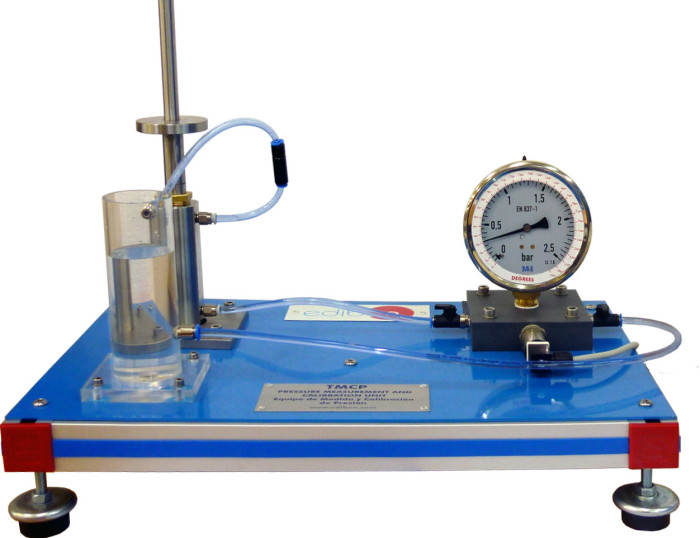

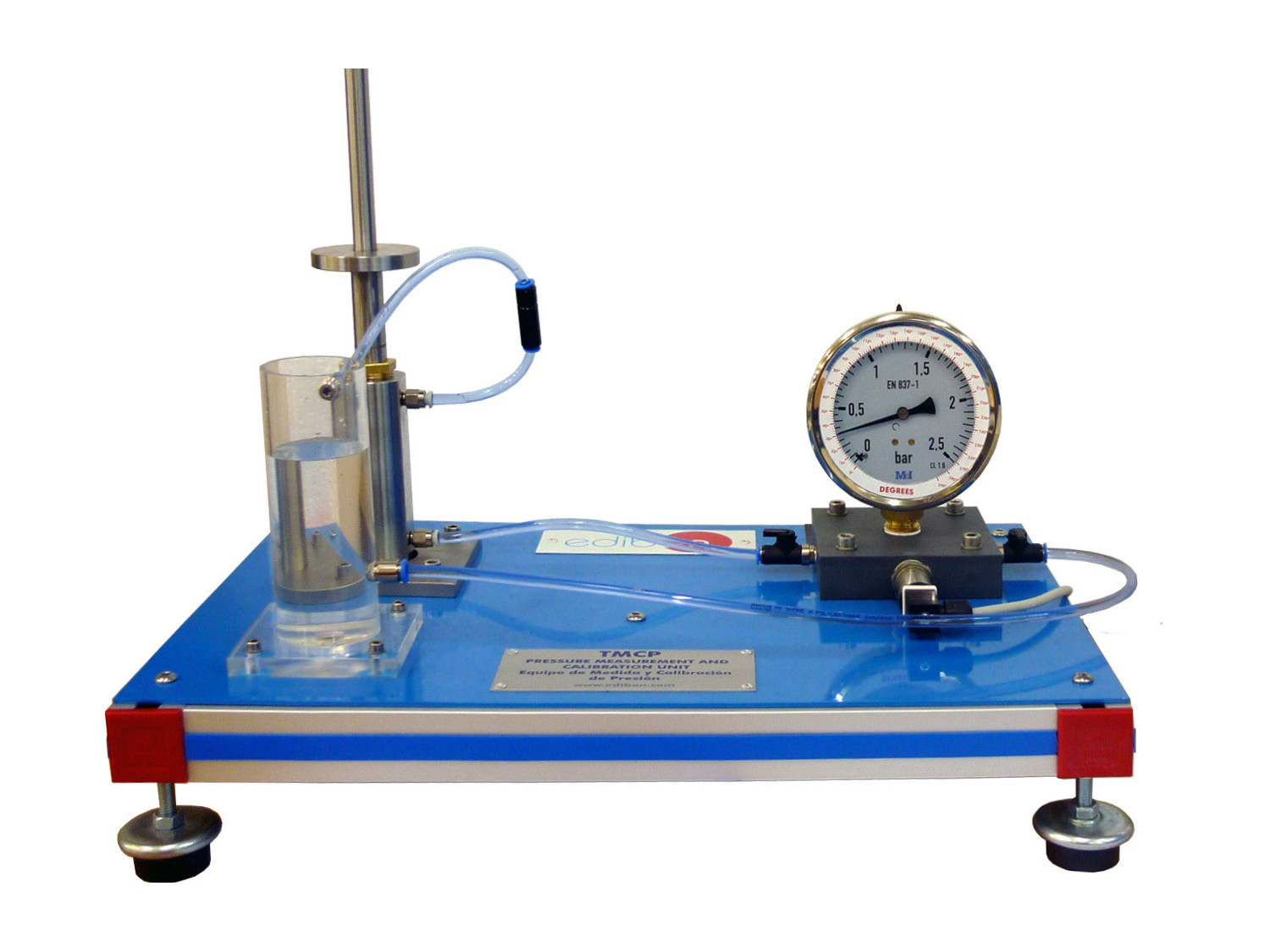

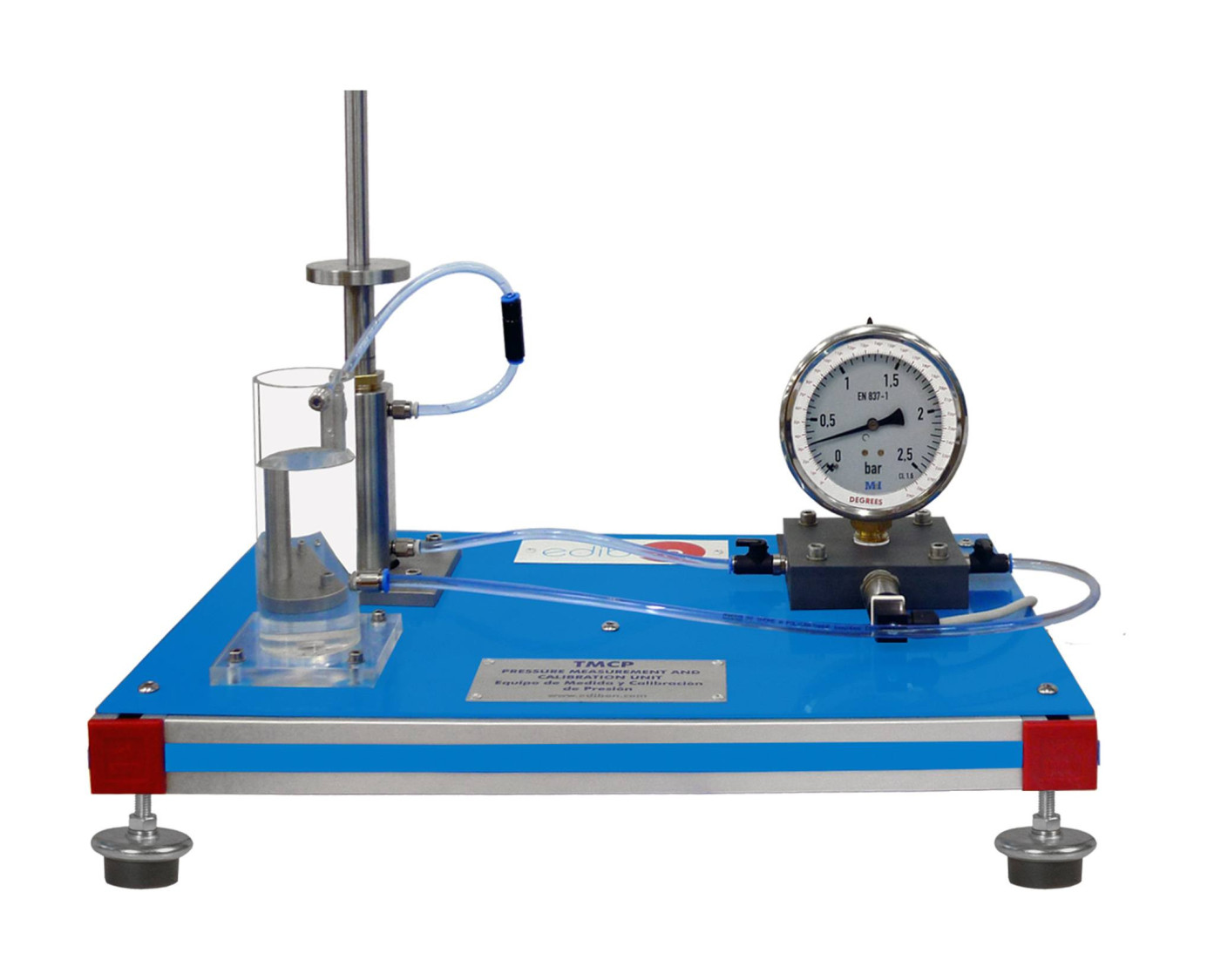

El calibrador de peso muerto consiste en un cilindro en cuyo interior se ajusta y puede deslizar un émbolo de precisión, al que se le añade diferentes pesas para producir en el interior del cilindro un cierto número de presiones predeterminadas.

El manómetro Bourdon y el sensor de presión, que han de ser contrastados y calibrados, se conectan con el cilindro mediante una tubería flexible. El derrame que podría producirse fuera del émbolo se conduce hacia un depósito por el tubo flexible, al que va acoplado una válvula anti retorno con el fin de que las pérdidas no produzcan una caída de presión en el manómetro.

El manómetro Bourdon incorpora una escala calibrada en grados de rotación, además de la escala habitual de presión.

El sensor de presión genera una tensión de salida que es proporcional a la presión aplicada.

Una consola electrónica con dos displays digitales que muestran la salida del sensor de presión (en Voltios) y la lectura acondicionada en dos unidades de ingeniería (kN/m ). Además las señales correspondientes son enviadas a un puerto de E/S para su adquisición mediante software en un computador (PC).

Software que permite la adquisición de datos y la obtención de la curva de calibración (con pendiente y ordenada en el origen), tanto en función del desplazamiento angular de la aguja, como en función de la tensión de salida del sensor.
