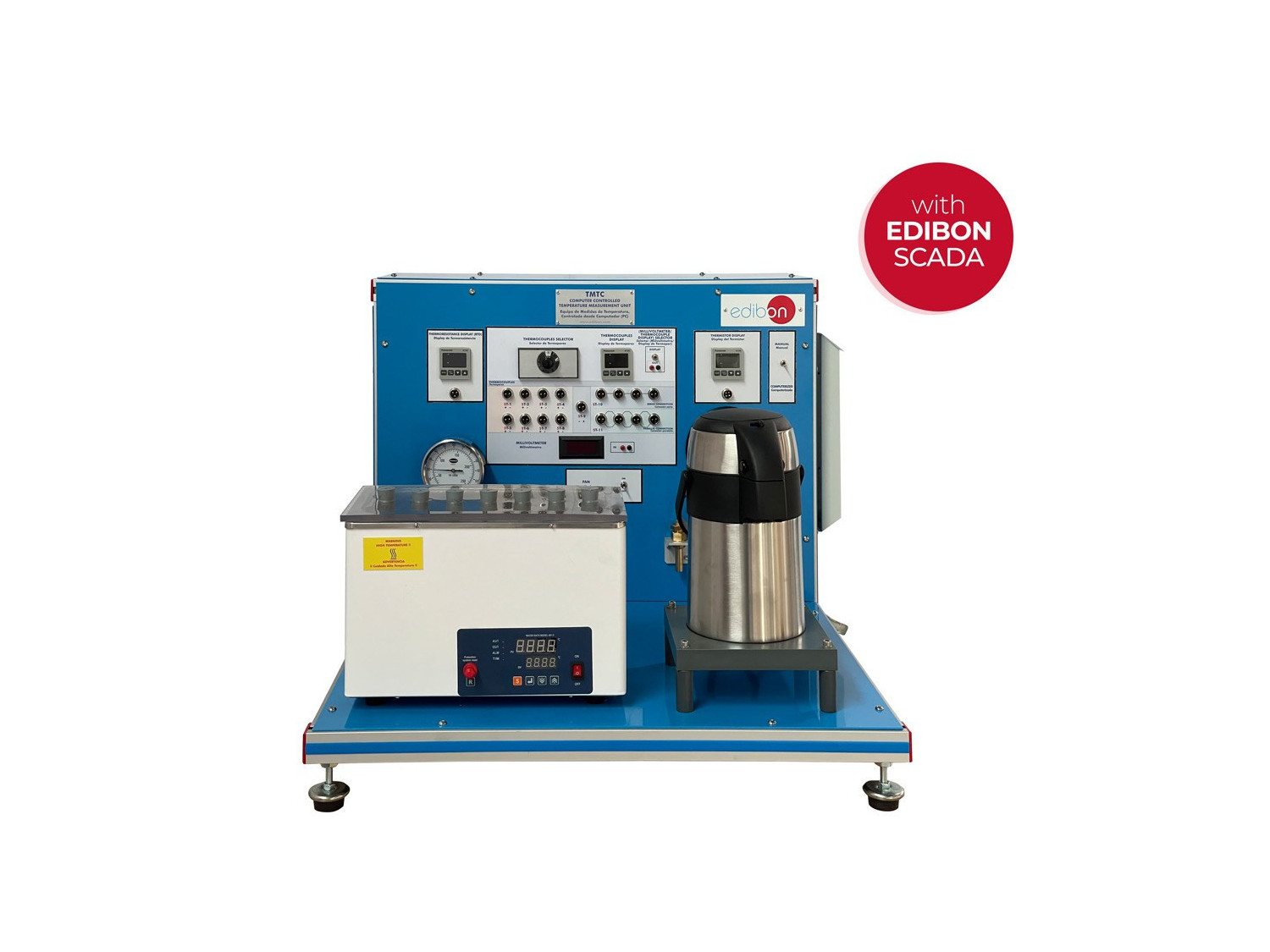

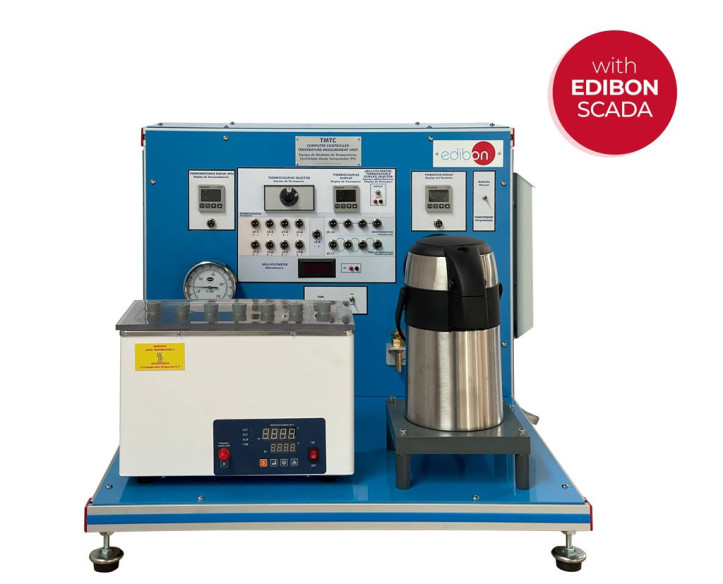

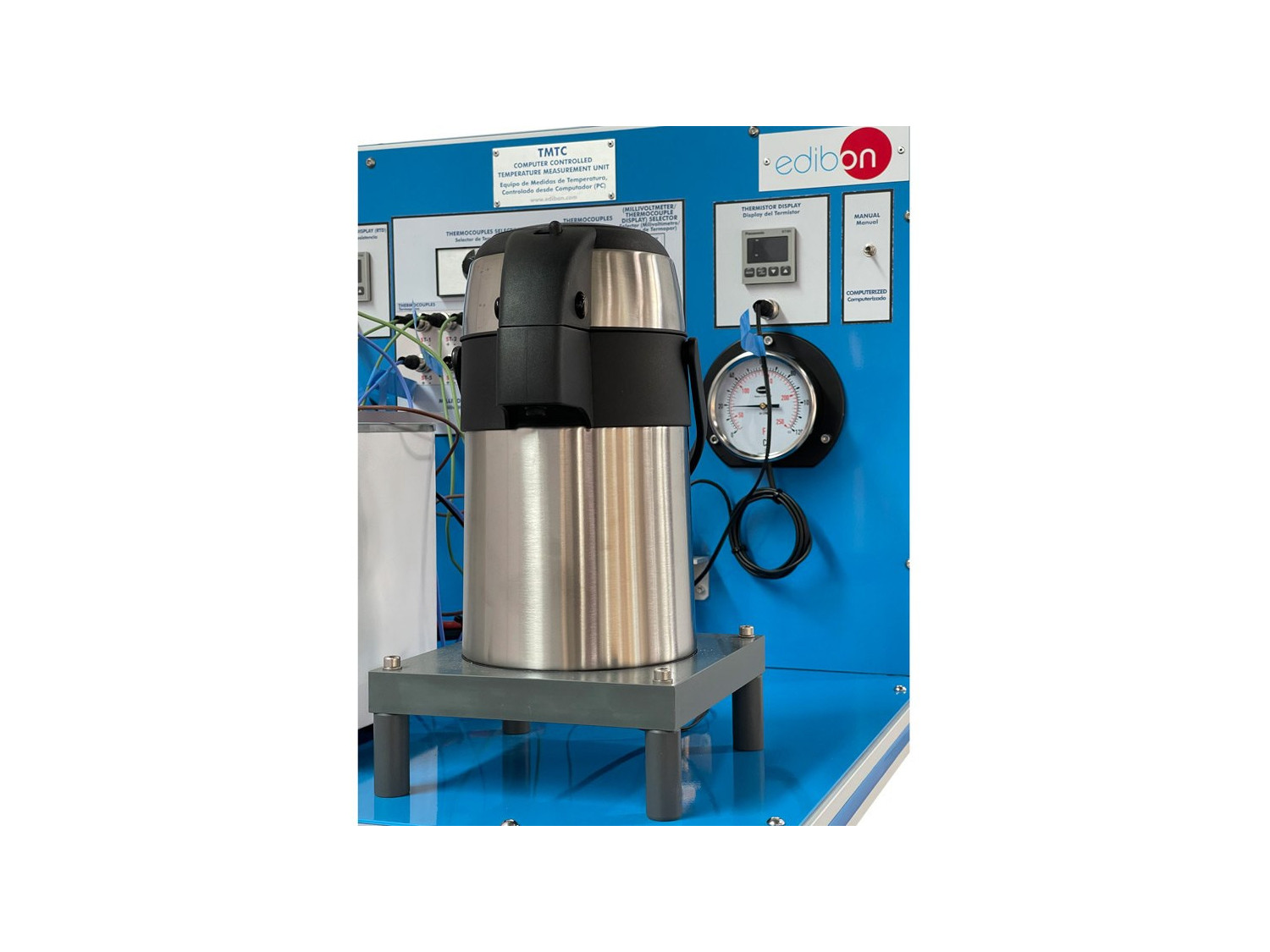

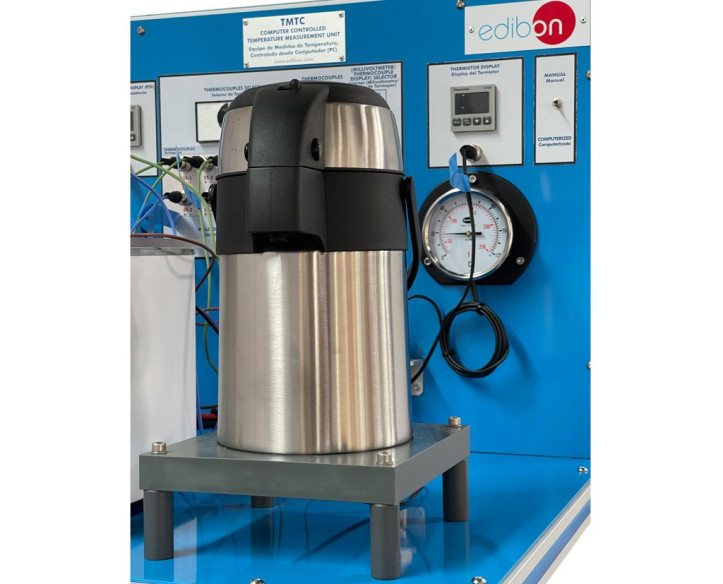

Detalle del equipo

COMPUTER CONTROLLED TEMPERATURE MEASUREMENT UNIT - TMTC

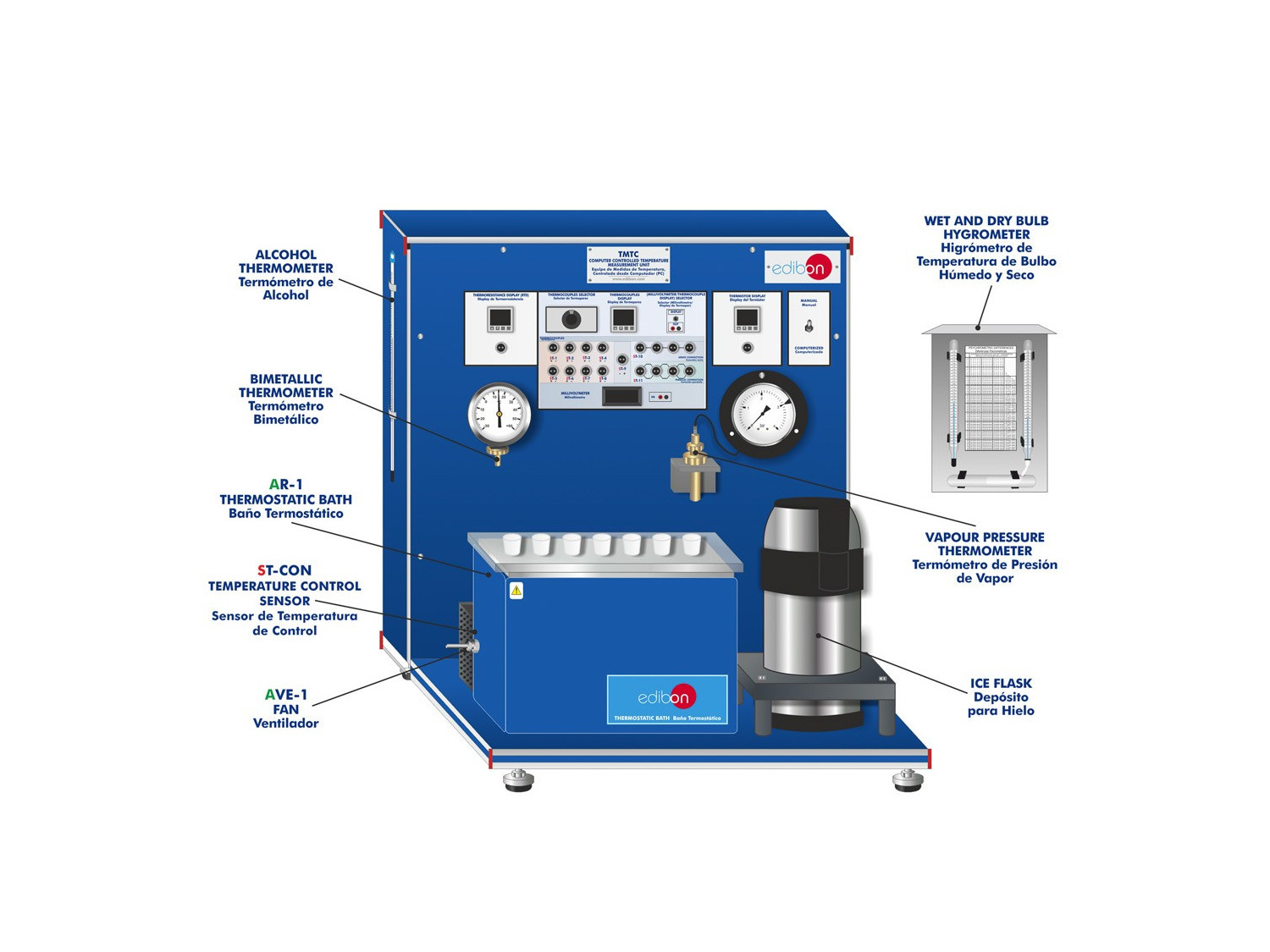

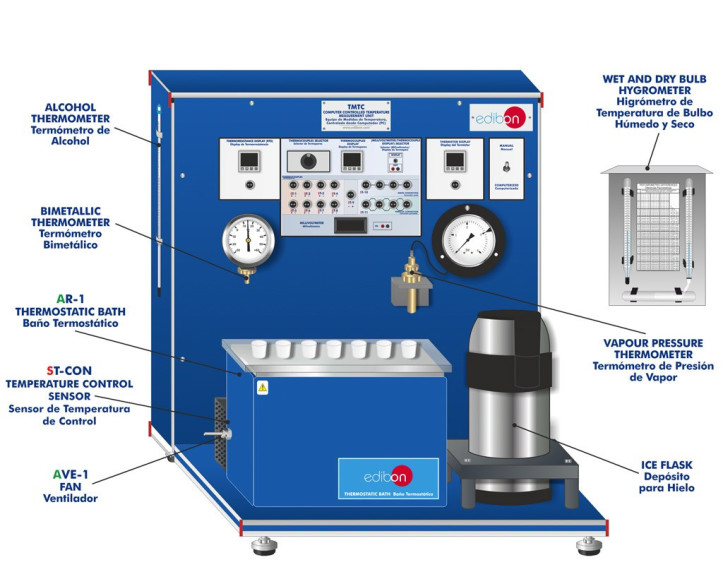

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED TEMPERATURE MEASUREMENT UNIT - TMTC

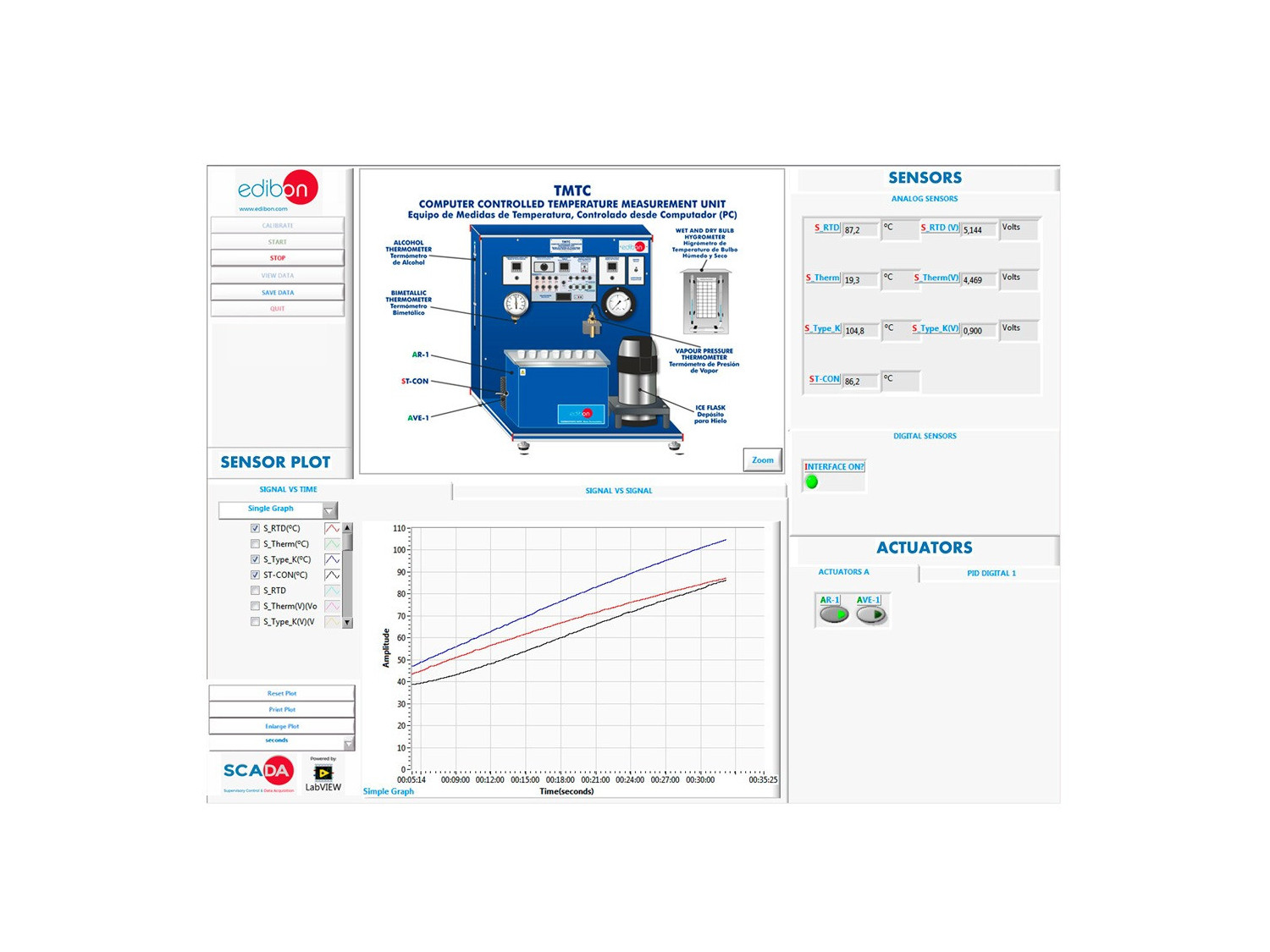

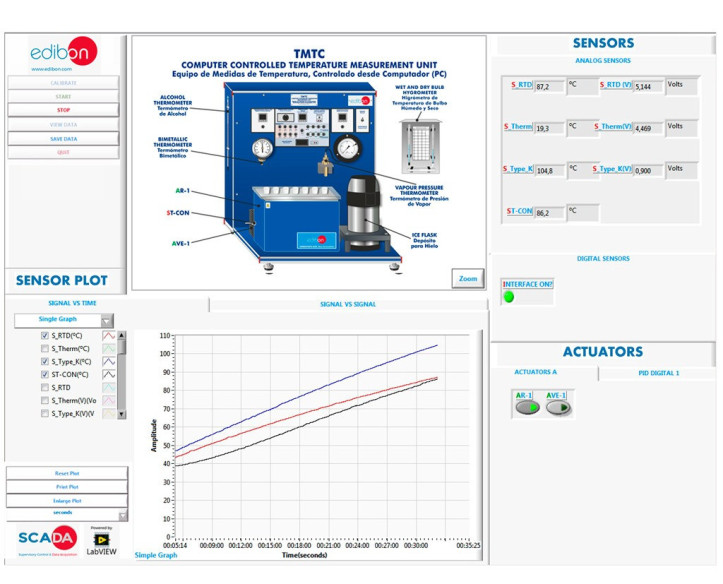

TMTC/SOF. Software del equipo TMTC. Pantalla principal

COMPUTER CONTROLLED TEMPERATURE MEASUREMENT UNIT - TMTC
COMPUTER CONTROLLED TEMPERATURE MEASUREMENT UNIT - TMTC
COMPUTER CONTROLLED TEMPERATURE MEASUREMENT UNIT - TMTC
COMPUTER CONTROLLED TEMPERATURE MEASUREMENT UNIT - TMTC

SISTEMAS INNOVADORES

El Equipo de Medidas de Temperatura, Controlado desde Computador (PC), "TMTC", es un equipo a escala de laboratorio diseñado para estudiar las diferentes formas en las que se puede medir la temperatura.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

El Equipo de Medidas de Temperatura, Controlado desde Computador (PC), "TMTC", funciona como un medidor de temperatura que utiliza diferentes dispositivos de medición de temperatura para comparar, comprobar y analizar la temperatura y cuál es la precisión de la medición y del dispositivo que el estudiante ha utilizado.

Este equipo se utiliza para estudiar los distintos tipos de dispositivos de temperatura, el fenómeno de temperatura cuando el estudiante trabaja con estos tipos de dispositivos (efecto Peltier y efecto Seebeck entre otros) y la diferencia cuando el estudiante trabaja con distinta disposición de los dispositivos (termopar de medición directa, asociación paralela de termopares o asociación en serie de termopares entre otras).

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de conceptos referentes a las escalas y mediciones de temperatura.
  2. Escalas de temperatura: termómetro de alcohol.
  3. Demostración de propiedades termométricas y comportamiento característico de diferentes sensores:
  • Efecto termoeléctrico de Peltier.
  • Efecto termoeléctrico de Seebeck.
  • Ley de los metales intermedios.
  • Ley de las temperaturas intermedias.
  1. Funcionamiento con diferentes dispositivos indicadores de temperatura:
  • Termómetro de presión de vapor.
  • Termómetro bimetálico.
  • Termómetro de bulbo seco y húmedo.
  1. Medición de la precisión, la sensibilidad y los errores de los distintos termómetros:
  • Termopar de medición directa.
  • Asociación de termopares en paralelo.
  • Asociación de termopares en serie.
  1. Respuesta dinámica:
  • Termómetro de resistencia de platino.
  • Termistor.
  1. Introducción a las técnicas de calibrado de cada sistema.
  2. Errores asociados a una conexión eléctrica incorrecta.
  3. Errores de calibración.
  4. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TMTC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TMTC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
