NBVCM Equipo de Modelo Seccionado de una Válvula de Mariposa

8.9.1.- MODELOS SECCIONADOS
UNIT TO STUDY A NON-RETURN BUTTERFLY VALVE CUTAWAY MODEL - NBVCM

SISTEMAS INNOVADORES

El Equipo de Modelo Seccionado de una Válvula de Mariposa, "NBVCM", permite en una válvula de mariposa la visualización de los elementos interiores, evaluar de forma precisa la relación entre ellos y comprender sus movimientos.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Equipo de Modelo Seccionado de una Válvula de Mariposa, "NBVCM", permite en una válvula de mariposa la visualización de los elementos interiores, evaluar de forma precisa la relación entre ellos y comprender sus movimientos.

Consiste en una válvula para interrumpir o regular el flujo de un fluido en un conducto aumentando o reduciendo la sección de paso mediante una placa denominada "mariposa", que gira sobre un eje. Al disminuir el área de paso, aumenta la pérdida de carga en la válvula, reduciendo el flujo. El mecanizado al que ha sido sometida la válvula de mariposa permite observar y entender su funcionamiento y construcción.

El modelo seccionado de una válvula de mariposa se compone de elementos industriales reales preparados para que sus componentes de aplicación puedan ser observados por el usuario, manteniendo su capacidad funcional mecánica.

El equipo está fijado sobre una placa base con asas para facilitar el transporte.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación de las válvulas de mariposa en los diagramas industriales.
  2. Identificación de los componentes industriales en un plano industrial (plano conjunto, explosionado y despiece).
  3. Identificación de los componentes principales de una válvula de mariposa.
  4. Funcionamiento de una válvula de mariposa.
  5. Estudio y comprensión del mantenimiento de una válvula de mariposa.

EQUIPOS SIMILARES DISPONIBLES

UNIT TO STUDY A BALL VALVE CUTAWAY MODEL - BVCM
  • BVCM
Disponible
8.9.1.- MODELOS SECCIONADOS
BVCM

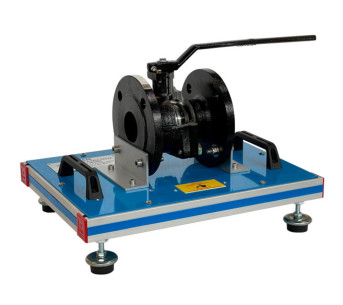

Equipo de Modelo Seccionado de una Válvula de Bola
El Equipo de Modelo Seccionado de una Válvula de Bola, "BVCM", permite la visualización de los elementos interiores de una válvula de bola, evaluar de forma precisa la relación entre ellos y comprender su función.Es un dispositivo con...
Ver Equipo
UNIT TO STUDY AN UNDERGROUND HYDRANT CUTAWAY MODEL - UHCM
  • UHCM
Disponible
8.9.1.- MODELOS SECCIONADOS
UHCM

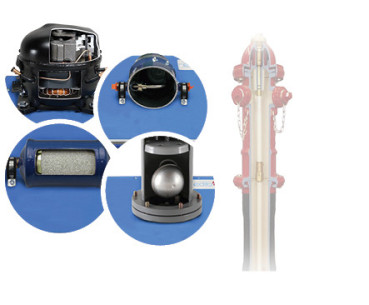

Equipo de Modelo Seccionado de Hidrante Subterráneo
El Equipo de Modelo Seccionado de Hidrante Subterráneo, "UHCM", permite la visualización de los elementos interiores de un hidrante, evaluar de forma precisa la relación entre ellos y comprender su función.El modelo seccionado de hidrante se...
Ver Equipo
UNIT TO STUDY A WATER METER CUTAWAY MODEL - WMCM
  • WMCM
Disponible
8.9.1.- MODELOS SECCIONADOS
WMCM
Equipo de Modelo Seccionado de un Contador de Agua
El Equipo de Modelo Seccionado de un Contador de Agua, "WMCM", permite la visualización de las partes internas de un contador de agua, evaluar de forma precisa la relación entre ellas y comprender su función.Se trata del modelo de un dispositivo...
Ver Equipo
