MEBM Equipo de Modos de Pandeo de Euler

7.1.6.- MECÁNICA DE ESTRUCTURAS 7.3.2.1.- ENSAYOS MECÁNICOS 14.1.8.- ENSAYOS MECÁNICOS
EULER BUCKLING MODES UNIT - MEBM

SISTEMAS INNOVADORES

El Equipo de Modos de Pandeo de Euler, "MEBM", diseñado por EDIBON permite la visualización de los cuatro casos de pandeo de Euler de una barra elástica con las cuatro formas de apoyo y estudiar la relación entre la longitud de pandeo, carga crítica y las diferentes formas de apoyo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Leer más

Descripción General

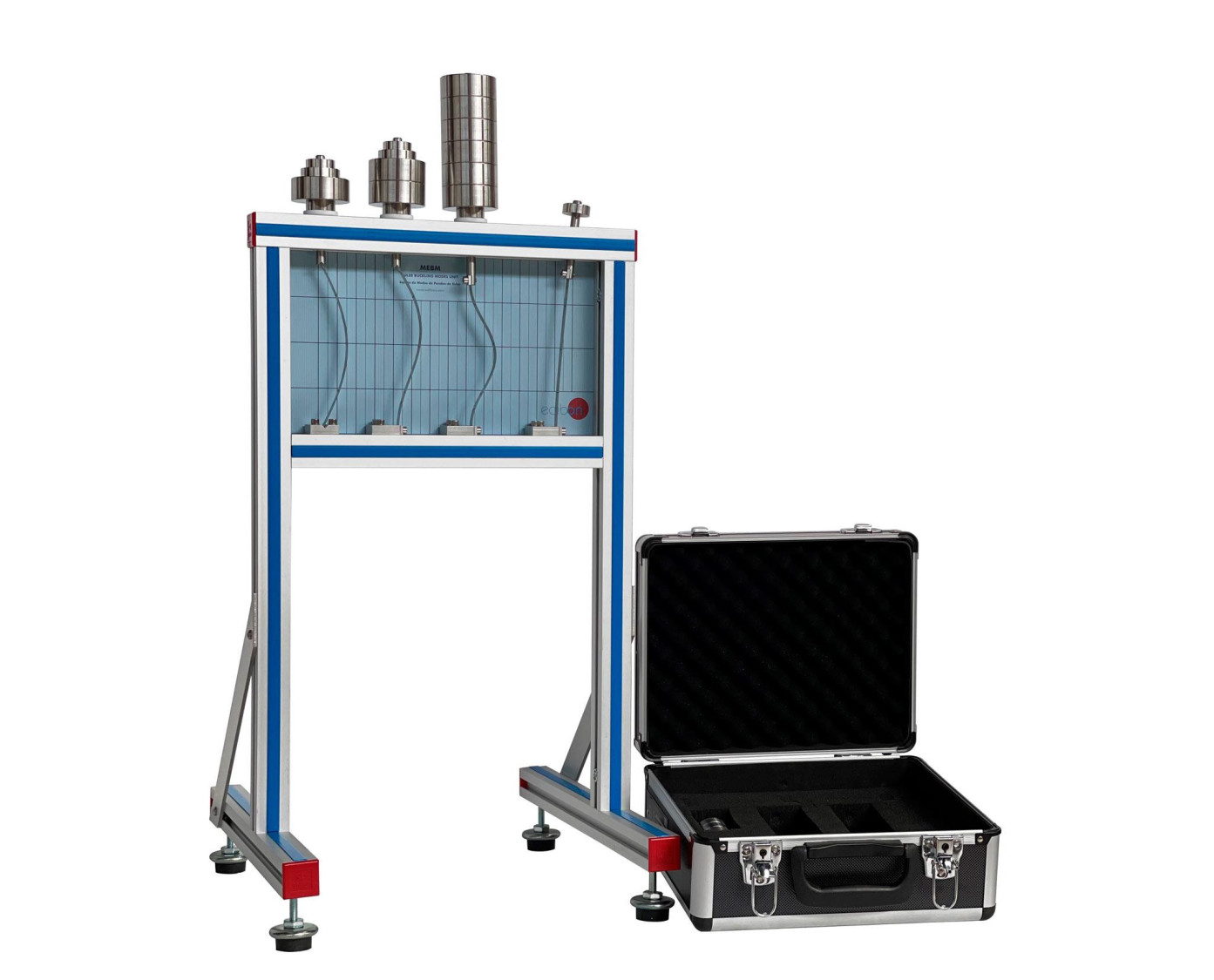

Con el Equipo de Modos de Pandeo de Euler, "MEBM", se demuestran los cuatro casos de pandeo de Euler, para lo cual se fijan o apoyan cuatro barras elásticas en una estructura y se someten a carga de compresión con un sistema de pesas.

Las barras elásticas pueden estar libres o sustentadas mediante empotramiento o articulación y en los apoyos superiores se pueden colocar diferentes pesas de forma escalonada para aplicar la carga de compresión hasta que se inicia el pandeo y los ejes de las barras se deforman lateralmente determinando la carga critica de pandeo.

Los diferentes soportes de las barras elásticas permiten el estudio de:

  • Extremo empotrado-libre.
  • Extremo articulado-articulado.
  • Extremo empotrado-articulado.
  • Extremo empotrado-empotrado.

La longitud de pandeo se puede determinar de forma sencilla con ayuda de una retícula situada en la pared posterior de la estructura.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Representación de los casos de pandeo de Euler:
  • Extremo empotrado-libre.
  • Extremo articulado-articulado.
  • Extremo empotrado-articulado.
  • Extremo empotrado-empotrado.
  1. Estudio de la relación entre la longitud de pandeo y la carga crítica de pandeo.
  2. Estudio de la relación entre la carga crítica de pandeo y las diversas formas de apoyo.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la relación entre la longitud de pandeo y las diversas formas de apoyo.
