SGA Equipo de Montaje de Transmisión con Engranajes Rectos
SISTEMAS INNOVADORES
El Equipo de Montaje de Transmisión con Engranajes Rectos, "SGA", permite estudiar el montaje y desmontaje práctico de un engranaje recto con herramientas sencillas. Los dispositivos de ajuste se han diseñado de modo que su montaje se realiza manualmente.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

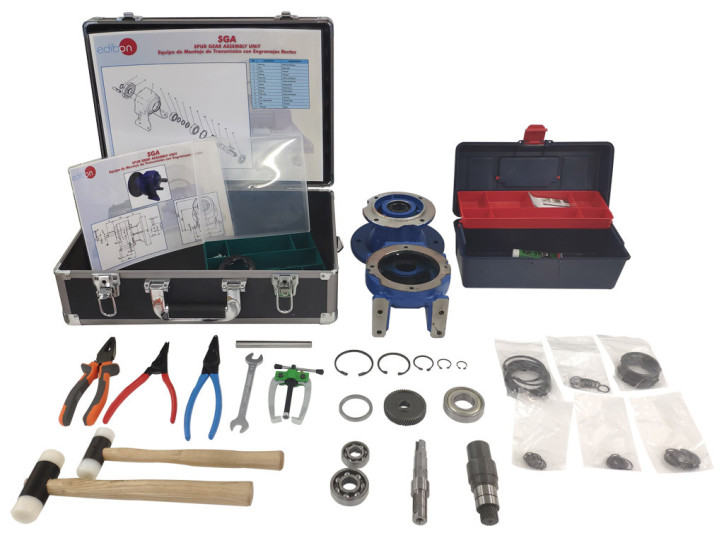

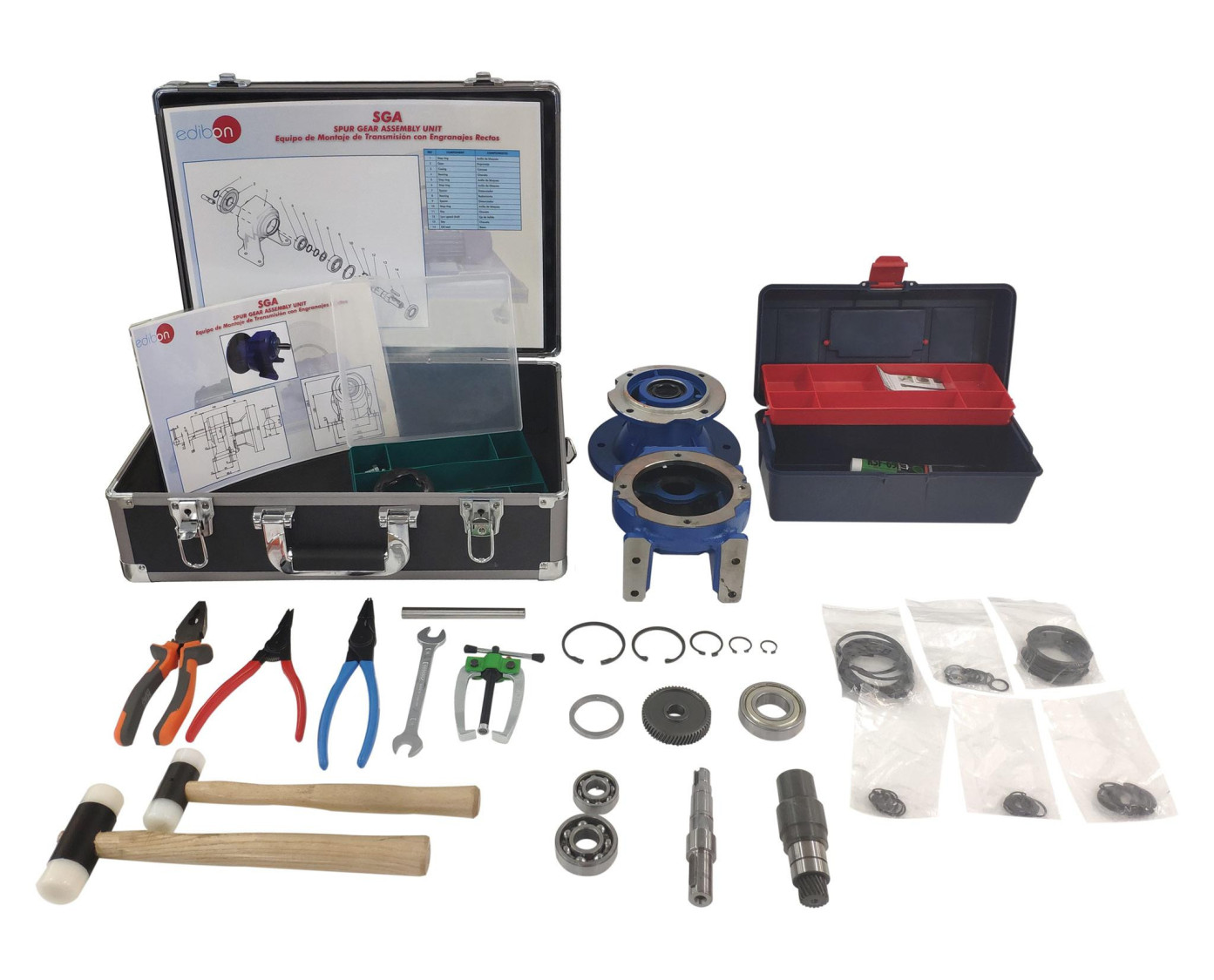

El Equipo de Montaje de Transmisión con Engranajes Rectos, "SGA", consta de un engranaje recto con ruedas de dentado oblicuo. El equipo consta de una única etapa de reducción y una relación de transmisión fija. Se trata de un engranaje compuesto por: árboles de entrada y de salida, rueda motriz y piñón de salida, carcasa con pie de apoyo y elementos secundarios tales como retenes de aceite, anillos de bloqueo y rodamientos. El engranaje está cubierto por una carcasa, por lo que pertenece al grupo de engranajes autónomos.
Este tipo de engranajes se sitúan entre el motor y la máquina, o se emplean como módulo integrado en máquinas con el objetivo de adaptar la velocidad, la dirección de giro y el par a una aplicación concreta.
Las ruedas de dentado oblicuo tienen una ventaja frente a las de dentado recto: en las de dentado oblicuo no se cargan los dientes instantáneamente en toda su anchura, sino que empezando por el extremo del diente, va progresando a lo largo de toda su anchura engranando simultáneamente varios dientes. Por esta razón, este tipo de engranaje funciona de forma más suave evitando choques y casi exentos de ruido. Las ruedas de dentado oblicuo son ideales para engranajes rápidos con un número de revoluciones alto, siendocapaces de soportar cargas más altas que las ruedas de dentado recto.
Las ruedas se suministran en un maletín para facilitar su transporte. También se incluye un set de herramientas para el montaje y desmontaje del equipo, y un kit de repuestos de las piezas más propensas al deterioro.
Este equipo es perfecto para trabajar de forma prácticamente autónoma, en grupos de hasta tres alumnos.
El material didáctico incluye dibujos técnicos con lista de piezas, de los componentes y del conjunto, planos de acotación de los mismos y las instrucciones necesarias, debidamente ilustradas, para realizar las prácticas propuestas de forma adecuada.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del funcionamiento de un engranaje recto con dentado oblicuo.
- Análisis de la estructura de un engranaje recto con dentado oblicuo.
- Lectura y comprensión de los dibujos técnicos y planos.
- Estudio y determinación de la planificación del trabajo, principalmente representar y planificar la operación de montaje.
- Estudio y realización de ejercicios de montaje y desmontaje de grupos y del conjunto.
- Realización de ejercicios de reparación y operaciones de mantenimiento de daños y anomalías.
- Estudio y realización de ejercicios de medida de piezas y acotamiento.
- Estudio y análisis de los medios auxiliares de montaje y dispositivos.
- Estudio y análisis de diversos elementos de máquina: rodamientos de bolas, retenes de eje.
- Estudio y comprensión de los criterios necesarios para la elección de los materiales.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Análisis y comprobación del funcionamiento del engranaje montado (requiere "ADSG").
EQUIPOS COMPLEMENTARIOS
7.4.2.- MODELOS DESMONTABLES
SJBA
El Equipo de Montaje de Árbol con Cojinetes de Deslizamiento, "SJBA", está formado por dos cojinetes de eje en los extremos y un árbol de acero rectificado. El cojinete de deslizamiento se compone de dos partes, el cojinete propiamente dicho que...
7.4.2.- MODELOS DESMONTABLES
HJBA
Equipo de Montaje de Cojinete de Deslizamiento Hidrodinámico
El Equipo de Montaje de Cojinete de Deslizamiento Hidrodinámico, "HJBA", es un cojinete hidrodinámico seccionado horizontalmente. Con el fin de transferir homogéneamente las fuerzas producidas a la parte inferior de la caja del cojinete, se apoyan...
7.4.2.- MODELOS DESMONTABLES

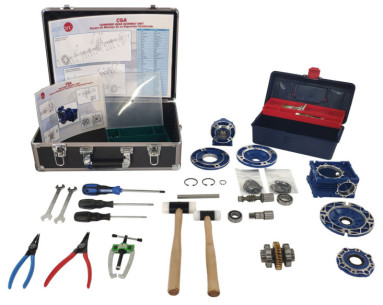

CGA
