MGTA Equipo de Montaje de Trenes de Engranajes

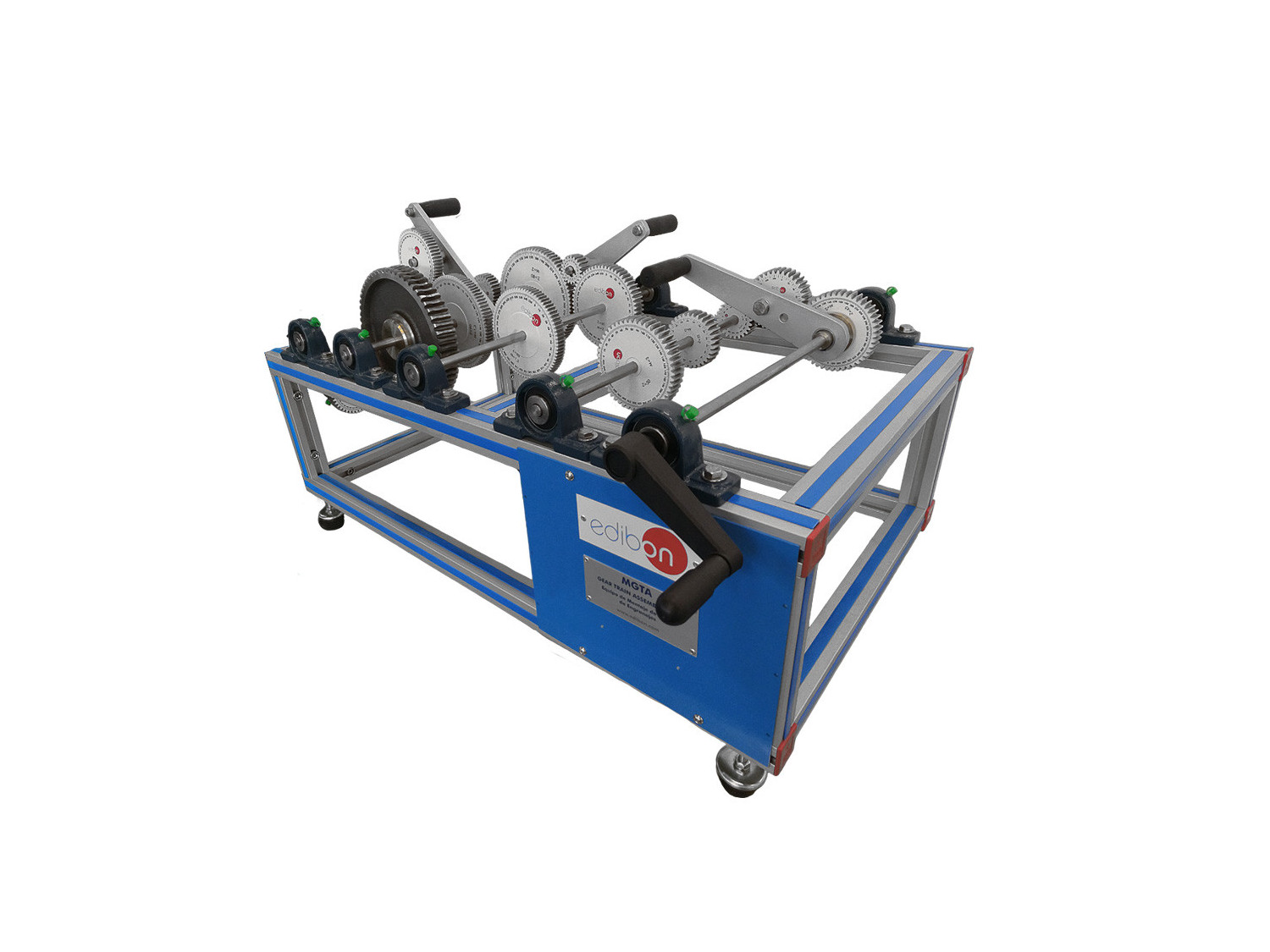

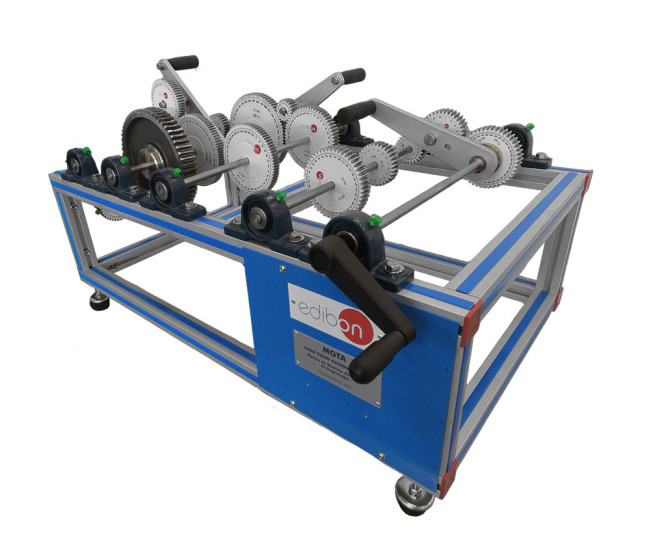

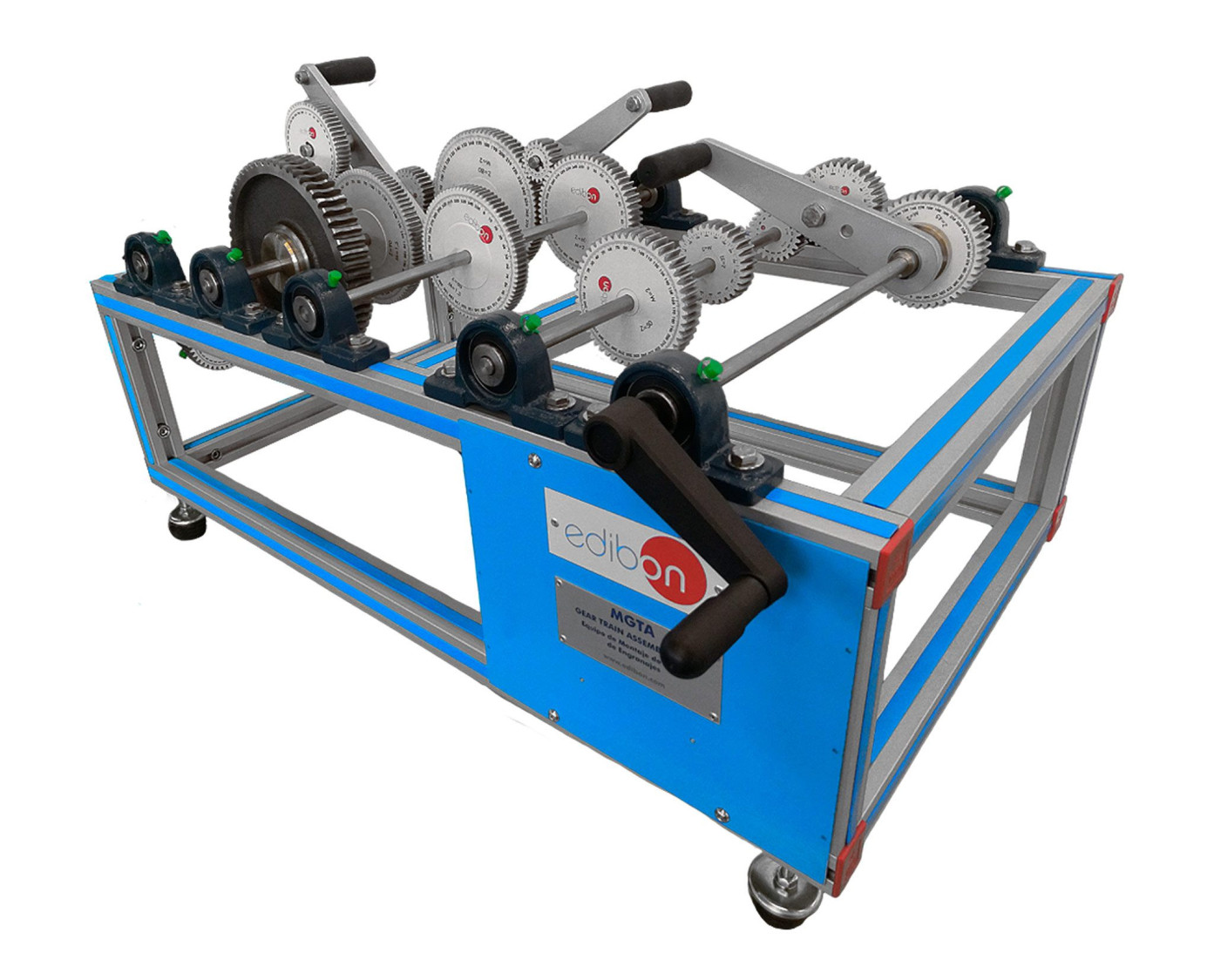

El Equipo de Montaje de Trenes de Engranajes, "MGTA", diseñado por EDIBON, permite realizar diversos montajes de cambios de velocidades. El alumno aprenderá fundamentalmente la práctica del montaje de elementos de engranaje en transmisiones y será introducido en la técnica de transmisiones mecánicas.

Con el equipo se podrán realizar prácticas garantizando el aprendizaje de seis formas de transmisión sencillas en diferentes combinaciones. Con estas seis formas de transmisión sencillas se pueden realizar diferentes configuraciones poniendo en práctica ideas propias.

Para algunas de las configuraciones que se pueden realizar se emplearán: tornillo sin fin, engranajes rectos, una caja Norton y un mecanismo inversor.

Los pasos a seguir para llevar a cabo un aprendizaje adecuado son:

• Planteamiento de las tareas y comprensión de los esquemas.
• Montaje y ajuste de las piezas, calibración y comprobación de los engranajes.
• Realización de los cálculos pertinentes.

El accionamiento del equipo se llevará a cabo mediante un volante. Se obtendrá una gran precisión en el ajuste de los engranajes gracias a los acoples del bastidor de aluminio anodizado.

Se proporciona un maletín para facilitar el transporte y garantizar la protección de los componentes necesarios para el montaje y el aprendizaje.

Mediante las palancas de cambio de engranaje, es posible variar la relación de velocidades entre los ejes. De esta manera, se dispone de varios engranajes para así poder apreciar como varia las relaciones de trasmisión. Todo el movimiento del equipo es accionado mediantes manivelas.
