CGA Equipo de Montaje de un Engranaje Combinado
SISTEMAS INNOVADORES
El Equipo de Montaje de un Engranaje Combinado, "CGA", permite estudiar el funcionamiento y montaje práctico de un engranaje industrial, con herramientas y dispositivos sencillos.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Se denomina engranaje combinado al engranaje de dos o más etapas en el que están presentes diferentes tipos de engranajes. Los engranajes combinados tienen un papel importante en todo tipo de máquinas industriales. Algunas aplicaciones destacadas son, por ejemplo, ascensores, automovilismo, automoción y sistemas de puertas automáticas y escaleras mecánicas.
El Equipo de Montaje de un Engranaje Combinado, "CGA", permite estudiar el funcionamiento y montaje práctico de un engranaje industrial, con herramientas y dispositivos sencillos.
El Equipo de Montaje de un Engranaje Combinado, "CGA", permite realizar el estudio de un engranaje de dos etapas. Este engranaje está formado por un engranaje cilíndrico (ruedas de dentado oblicuo) seguido por un engranaje de tornillo sin fin (transmisión de rueda helicoidal con tornillo sin fin cilíndrico), cuyo montaje se realiza manualmente. El conjunto completo está constituido por los árboles de entrada y salida, transmisión de engranajes rectos, transmisión de tornillo sin fin y elementos típicos de un mecanismo reductor tales como anillos de bloqueo, retenes de aceite y rodamientos. Está comprobado la posibilidad de realizar el montaje y desmontaje del equipo manualmente. Es un equipo ideal con el que realizar clases prácticas individuales o en equipo.

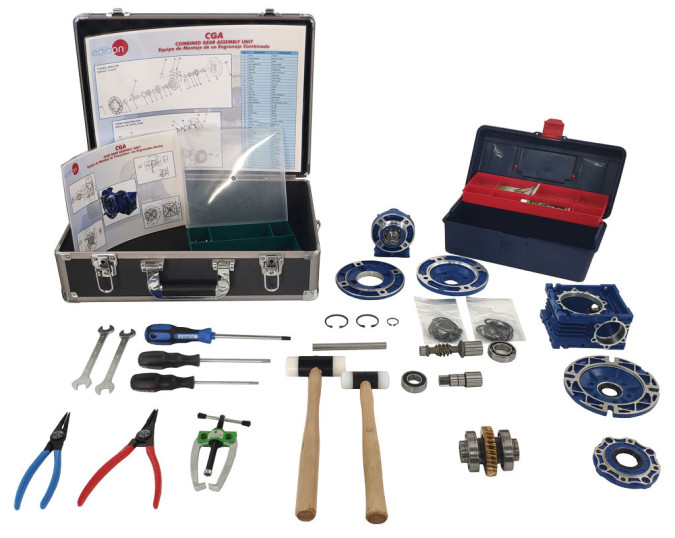

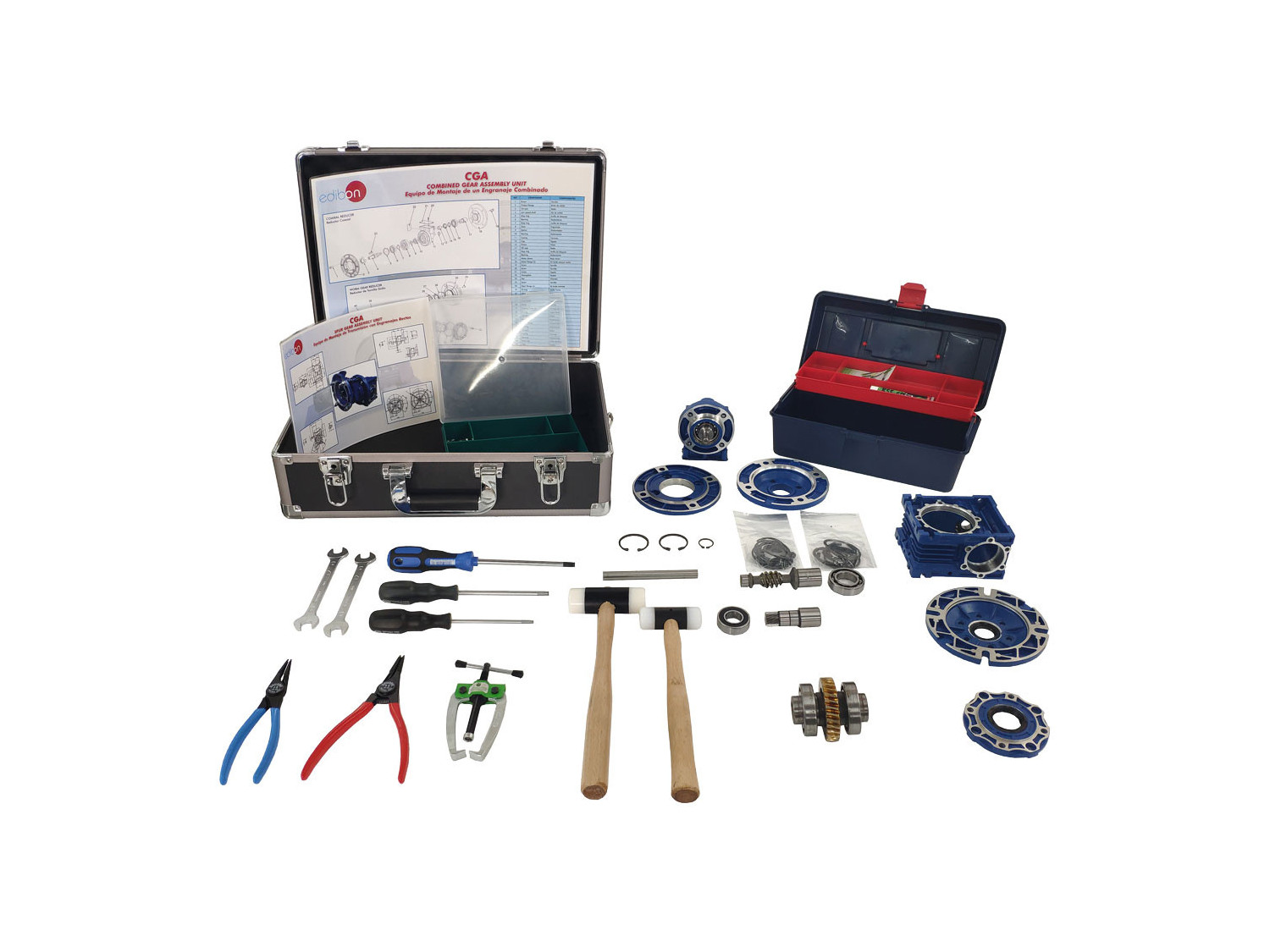

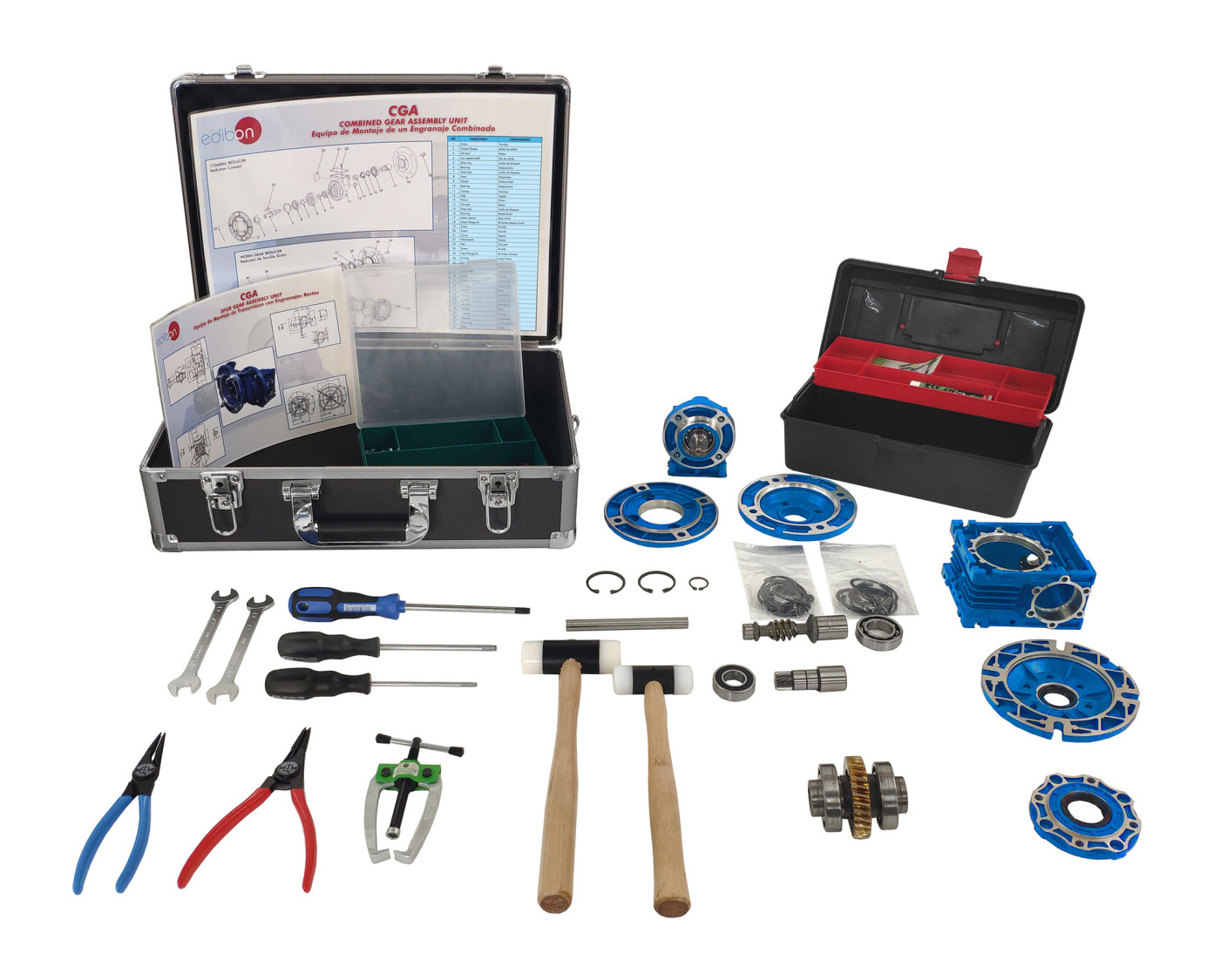

El volumen de suministro incluye un juego de herramientas, repuestos de los elementos más susceptibles al deterioro, una caja para guardar y organizar las piezas más pequeñas y aceite hidráulico idóneo para facilitar el montaje y la operación del equipo.El material didáctico proporciona la información teórica y técnica necesaria para:
- Entender el fundamento del funcionamiento del equipo.
- Poder realizar el montaje y desmontaje de la unidad correctamente. Dentro del material didáctico suministrado se incluyen imágenes para ilustrar las instrucciones del manual, esquema de despiece, y dibujos técnicos con una lista de componentes.
El material se suministra colocado y protegido en un maletín para su transporte.
Para comprobar el funcionamiento del engranaje, una vez montado, se puede emplear el Equipo de Alineación de Accionamientos,Árboles y Engranajes, "ADSG".
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del funcionamiento de un engranaje combinado.
- Análisis de la estructura de un engranaje combinado.
- Estudio y análisis de las funciones y características de construcción de las piezas y grupos presentes.
- Lectura y comprensión de los dibujos técnicos y planos.
- Estudio y realización de ejercicios de medida de piezas y acotamiento.
- Estudio y análisis de los medios auxiliares de montaje y dispositivos.
- Estudio y realización de ejercicios de montaje de grupos y del conjunto.
- Estudio y determinación de la planificación del trabajo, principalmente representar y planificar el desarrollo del montaje.
- Estudio y análisis de anomalías y daños.
- Realización de ejercicios de reparación y operaciones de mantenimiento de daños y anomalías.
- Estudio y comprensión de los criterios necesarios para la elección de los materiales.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Análisis y comprobación del funcionamiento del engranaje montado (requiere "ADSG").
