POAC Equipo de Oxidación Avanzada, Controlado desde Computador (PC)

13.3.- TRATAMIENTO DE AGUAS RESIDUALES
COMPUTER CONTROLLED ADVANCED OXIDATION UNIT - POAC

SISTEMAS INNOVADORES

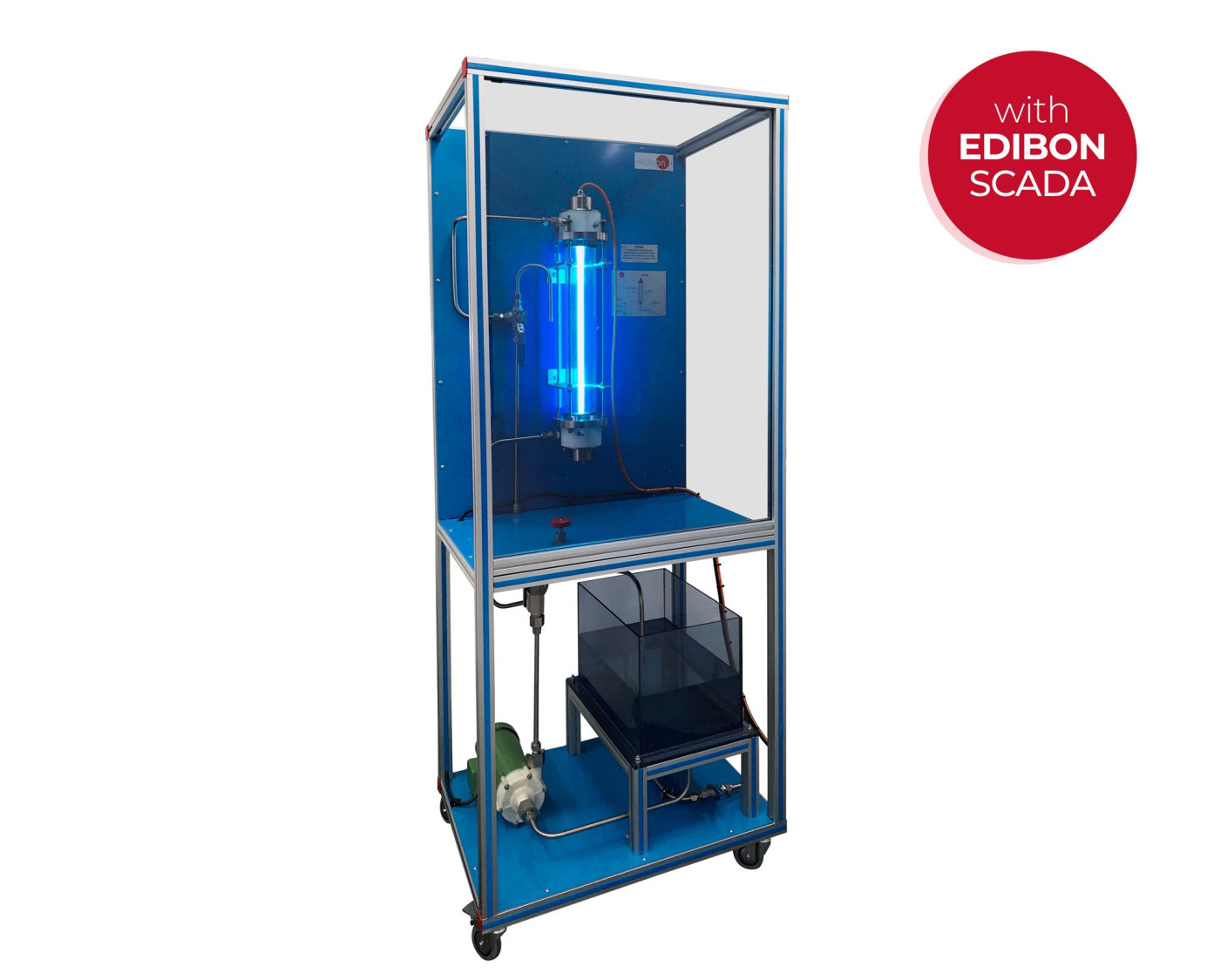

El Equipo de Oxidación Avanzada, Controlado desde Computador (PC), "POAC", permite estudiar la oxidación avanzada como método para eliminar sustancias orgánicas.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más
Setting up at Universidad de Oviedo
Setting up at Universidad de Oviedo
We want to present the installation that we have made in the Department of Chemical Engineering and Environmental Technology of the Oviedo University (UNIOVI) We are very proud to contribute to student learning and to be able to work in projects like this.
Leer más

Descripción General

El Equipo de Oxidación Avanzada controlado desde Computador (PC) "POAC" genera radicales hidroxilos (OH-) mediante la radiación de peróxido de hidrógeno con luz ultravioleta.

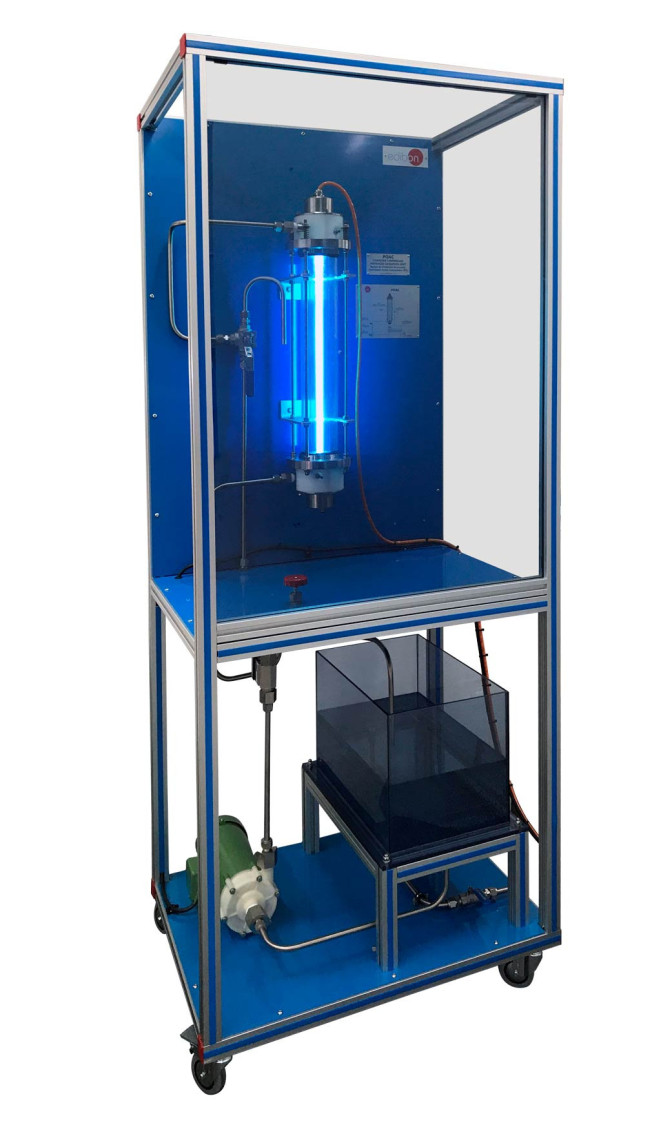

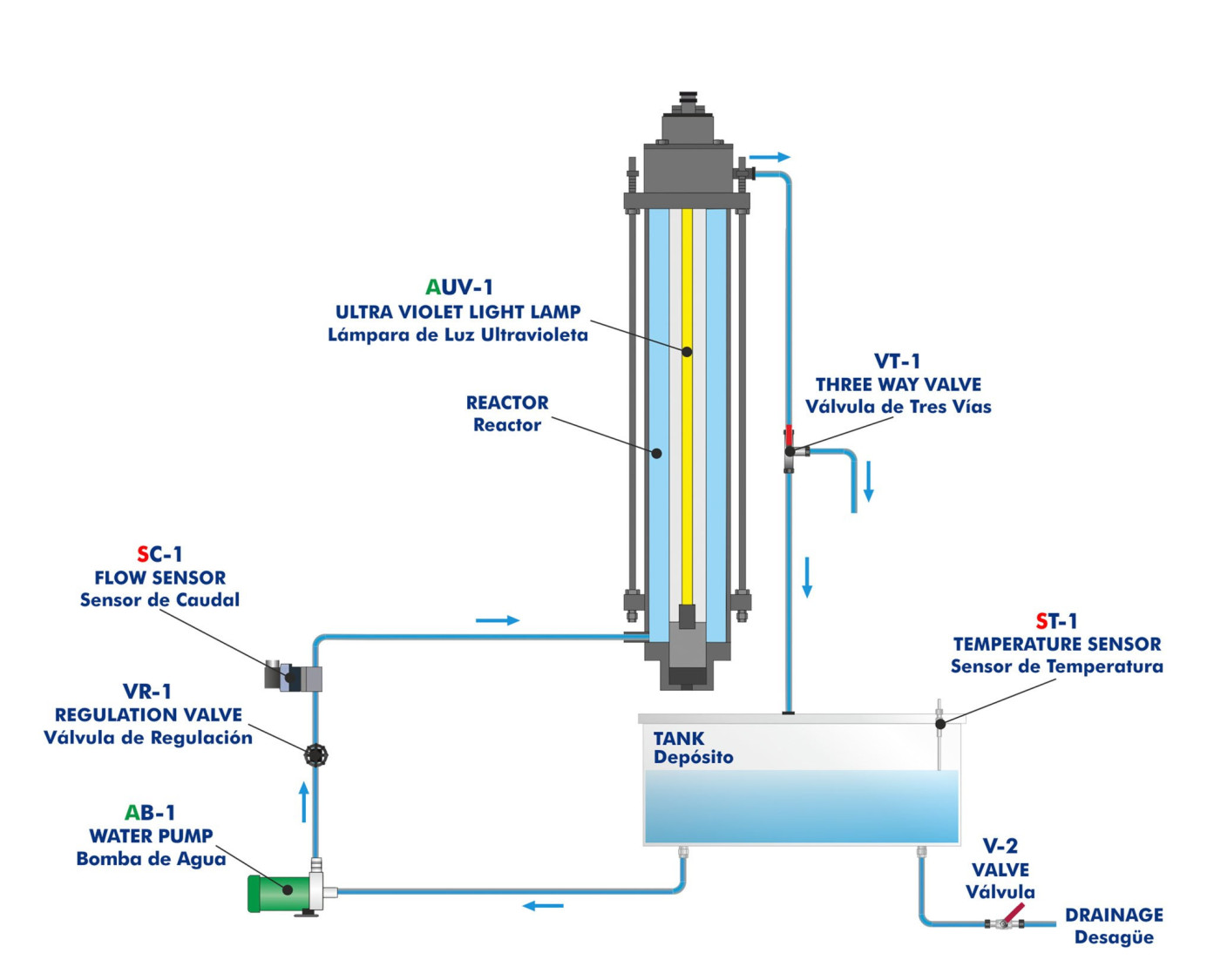

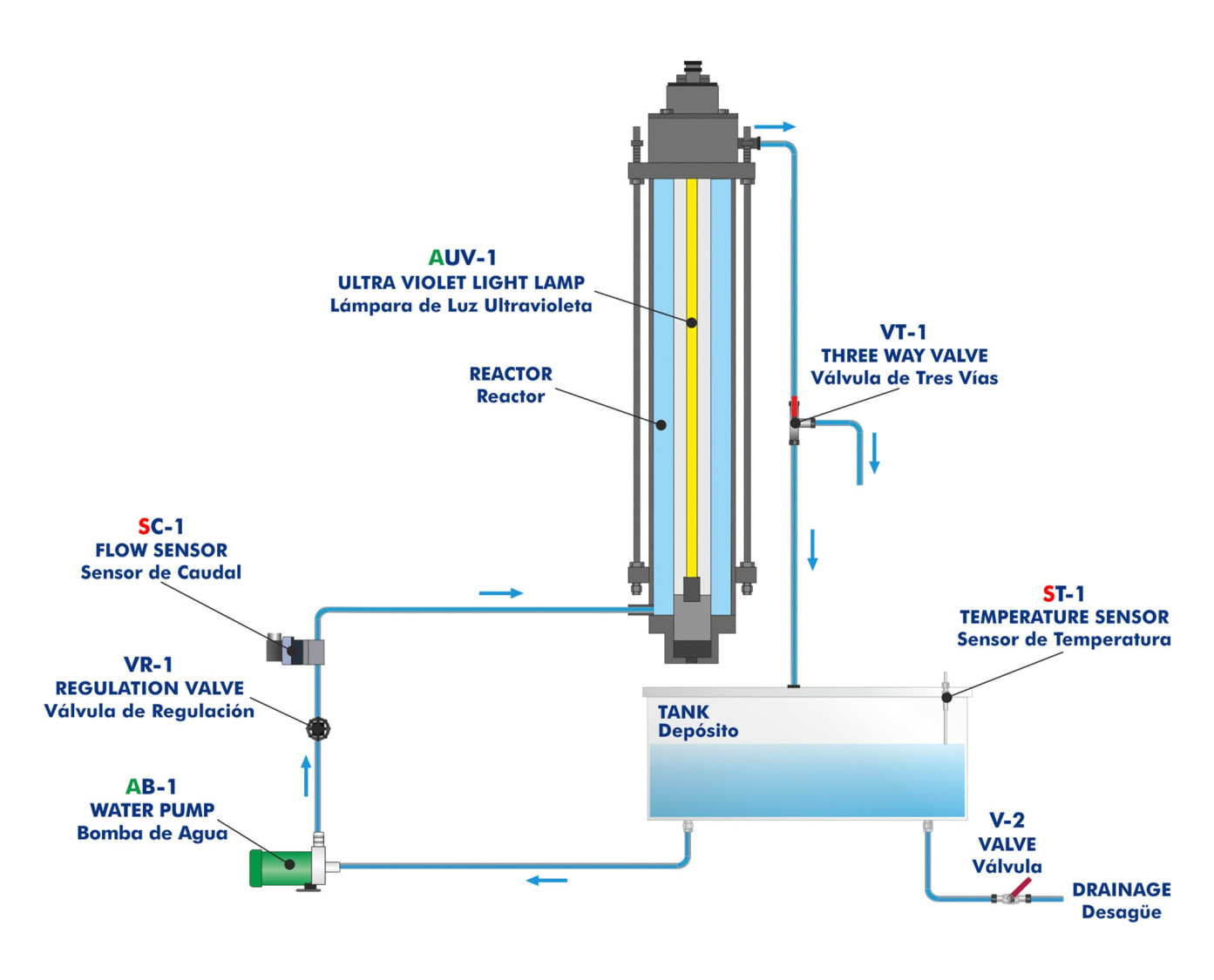

El agua bruta se enriquece en un tanque transparente con peróxido de hidrógeno y mediante una bomba se transfiere a un reactor, donde se aloja una lámpara ultravioleta con tubo protector.

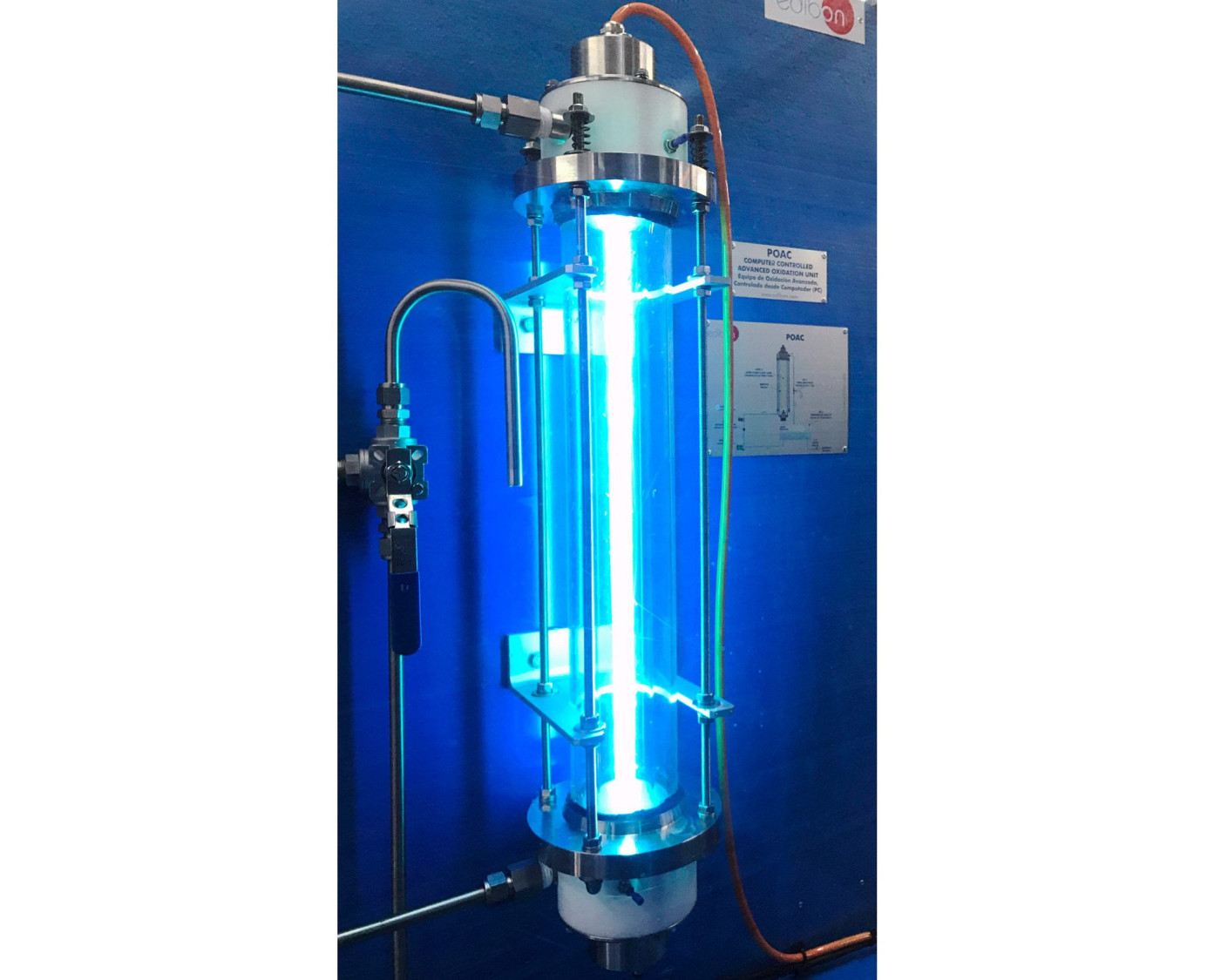

El reactor tiene distribuidores en su parte superior que permiten la circulación del agua bruta formando una película descendente en las paredes interiores del mismo. A medida que desciende, recibe una radiación de luz ultravioleta, formando radicales hidroxilos, los cuales oxidan las sustancias solubles no biodegradables del agua a tratar.

El reactor está abierto por su parte superior. El agua circula hacia el tanque, formando un circuito cerrado. Un sensor de caudal permite medir el caudal de agua bruta en el circuito.

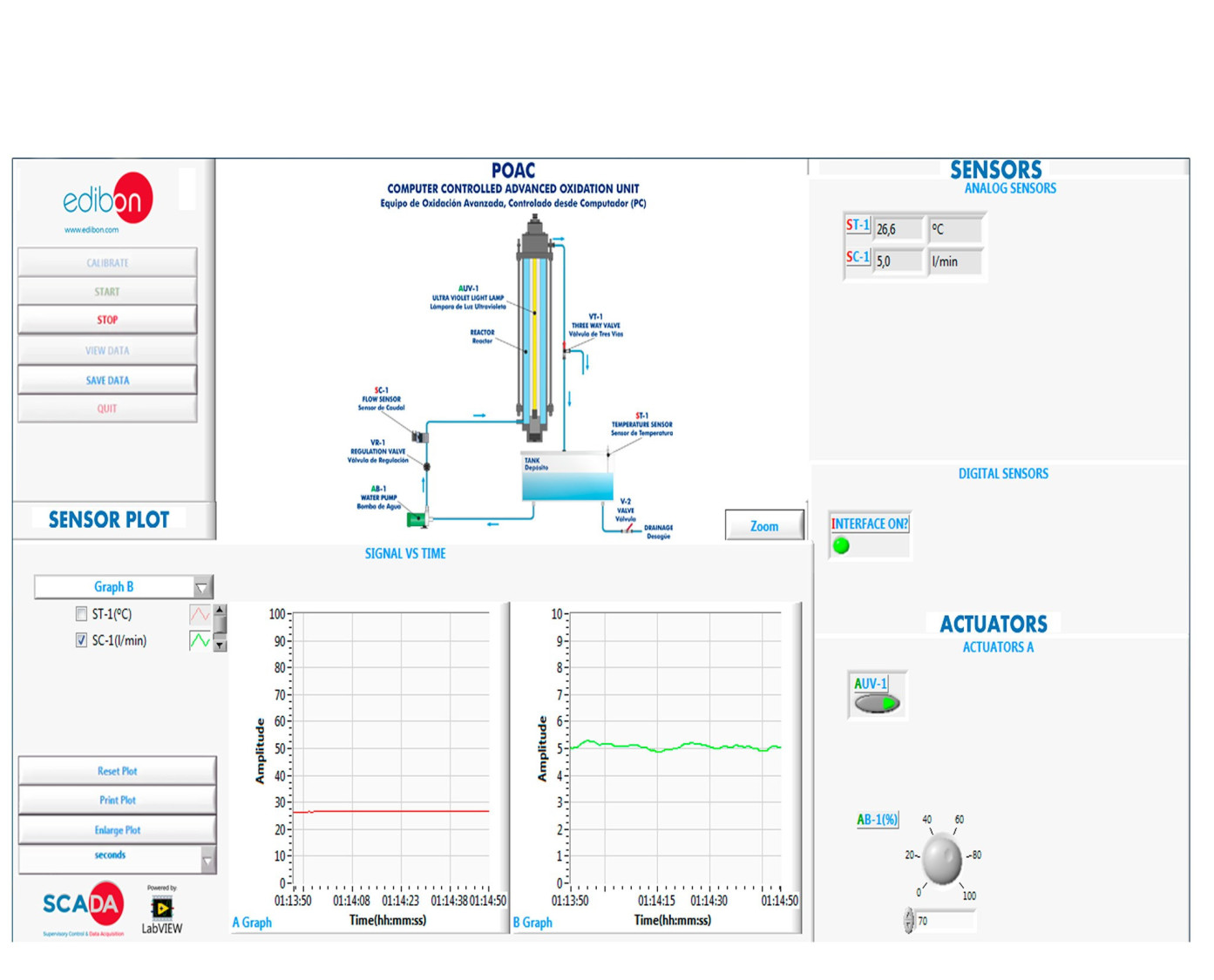

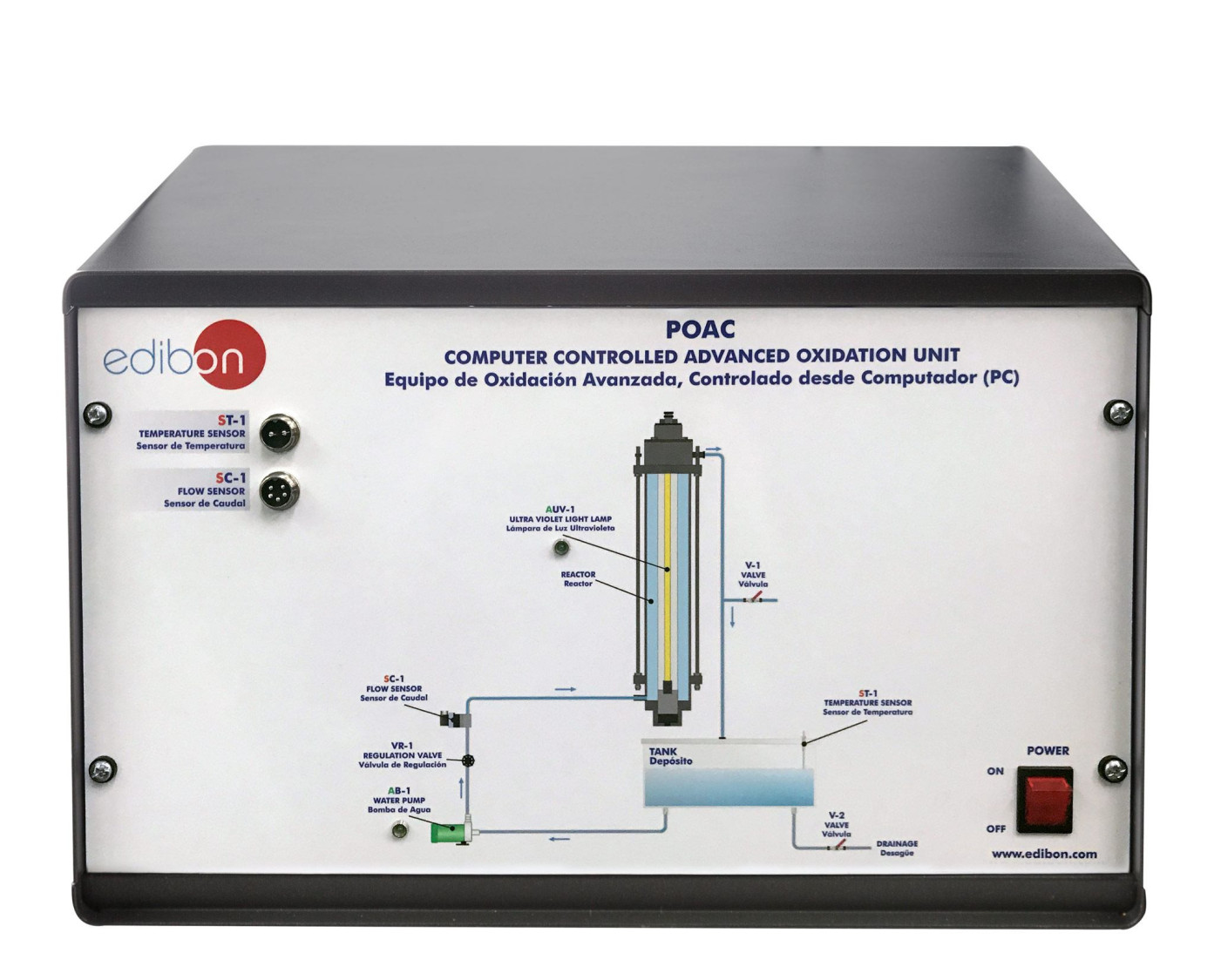

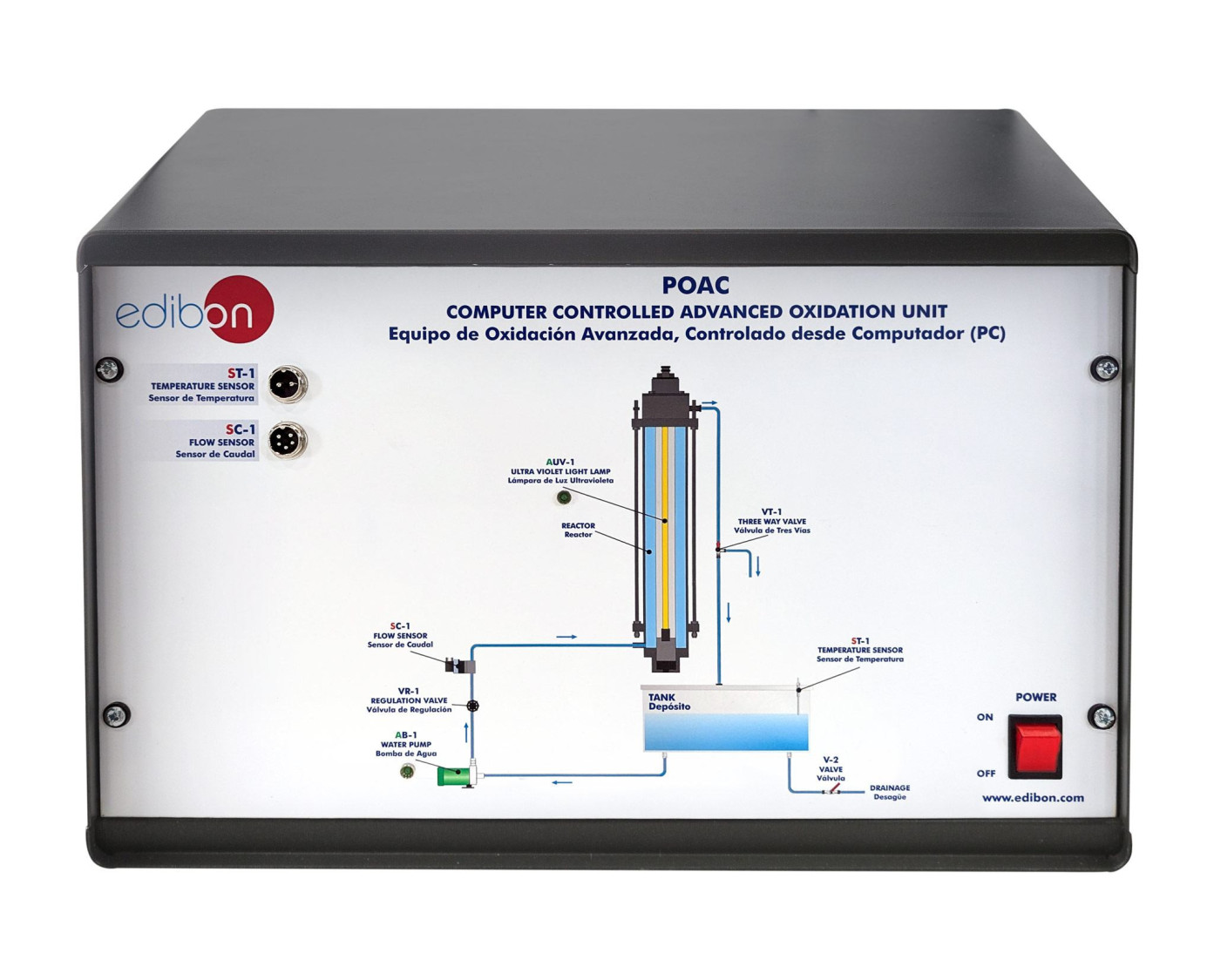

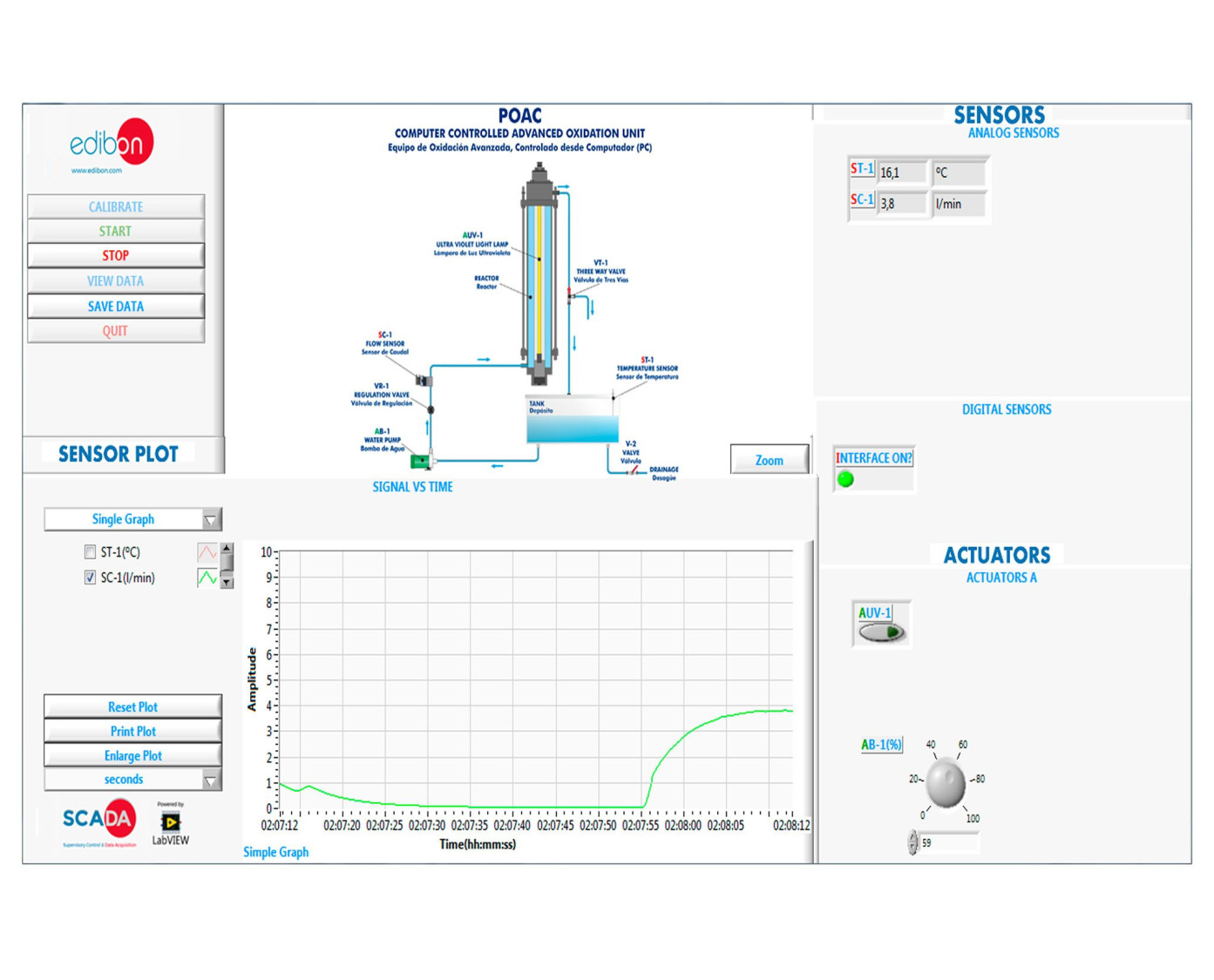

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del proceso de oxidación avanzada para tratamiento de aguas residuales.
  2. Estudio de la oxidación avanzada con peróxido de hidrógeno y luz ultravioleta.
  3. Influencia de la cantidad de peróxido de hidrógeno en el proceso de oxidación.
  4. Análisis de la cinética de la reacción.
  5. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia: los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo POAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo POAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
