MFLT Equipo de Pandeo de Barras

7.1.6.- MECÁNICA DE ESTRUCTURAS 7.3.2.1.- ENSAYOS MECÁNICOS 14.1.8.- ENSAYOS MECÁNICOS
STRUT BUCKLING UNIT - MFLT

SISTEMAS INNOVADORES

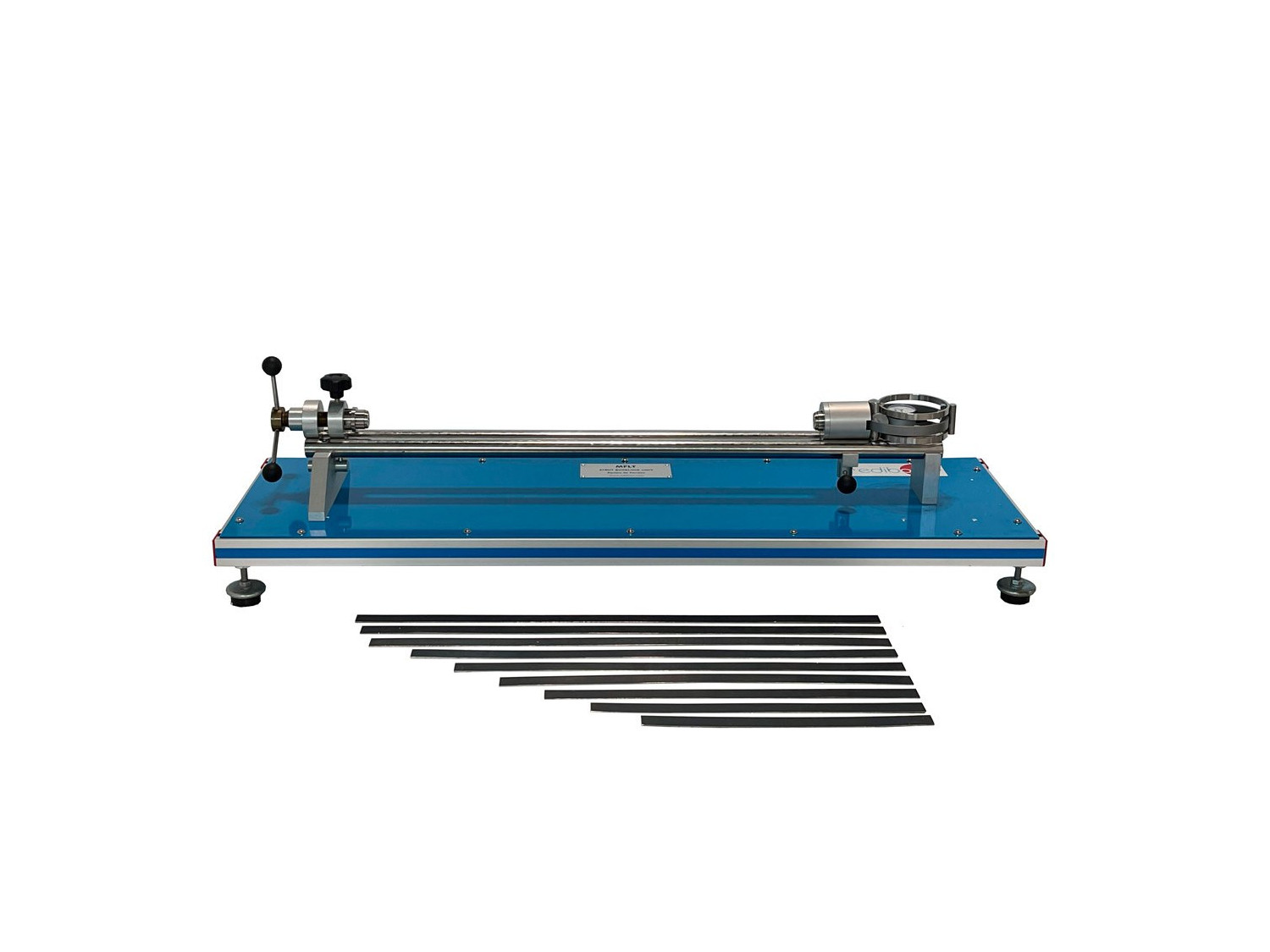

El Equipo de Pandeo, "MFLT", ha sido diseñado por EDIBON para la demostración del pandeo de estructuras por compresión, permitiendo calcular la carga crítica de pandeo en función de diferentes condiciones de fijación de los extremos.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Photoelasticity course
NEW Photoelasticity course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Photoelasticity and learn about #elasticity, #fracturemechanics and #materialtesting. #DiscoverEdibon #Engineering.
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más
NEW Strength of Materials Course
NEW Strength of Materials Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of 12 days of material resistance and learn about #energy theorems. #DiscoverEdibon #Engineering Contact us for further information!
Leer más

Descripción General

El Equipo de Pandeo "MFLT" permite al alumno obtener experimentalmente la carga crítica de pandeo de estructuras esbeltas sometidas a compresión.

El equipo permite el estudio de pandeo con barras de diferentes longitudes comprendidas entre 300 mm. Y 625 mm. A las que se puede aplicar diferentes condiciones de soporte:

  • Dos extremos articulados.
  • Dos extremos empotrados.
  • Un extremo articulado y el otro empotrado.

Para la correcta ejecución de las prácticas es muy importante la aplicación de la fuerza con una única componente axial. Para ello, el equipo MFLT está provisto de un tornillo diferencial de paso situado en un extremo que permite la compresión del sistema.

Para la medición de la fuerza de compresión ejercida sobre la estructura disponemos de un sistema compuesto de un anillo elástico del que medimos su deformación. La fuerza de compresión será directamente proporcional a la deformación registrada en un reloj comparador.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la deformación en vigas.
  2. Determinación de la carga límite de pandeo de barra plana, articulada en ambos extremos.
  3. Determinación de la carga límite de pandeo de barra plana, un extremo empotrado y el otro articulado.
  4. Determinación de la carga límite de pandeo de barra plana con los dos extremos empotrados.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Comprobación de la teoría de Euler para vigas.
  2. Determinación de relación entre carga de pandeo y módulo de esbeltez para cargas axiales.
