MPO Equipo de Pórtico

El Equipo de Pórtico, "MPO", diseñado por EDIBON, permite realizar medidas precisas de deflexión vertical y horizontal en un pórtico rectangular empotrado. Al aplicar diversas cargas con pesos específicos, se pueden observar y registrar los cambios en la estructura del pórtico, proporcionando datos cruciales sobre su comportamiento bajo diferentes condiciones de carga.

Este equipo mejora significativamente el conocimiento tanto de los alumnos como de los profesores en el campo de la ingeniería estructural. Para los estudiantes, proporciona una experiencia práctica directa sobre cómo las cargas afectan las estructuras, ayudando a solidificar conceptos teóricos aprendidos en clase. Para los profesores, el "MPO" sirve como un recurso didáctico que facilita la demostración de principios complejos de manera clara y tangible, haciendo que el proceso de enseñanza sea más interactivo y efectivo.

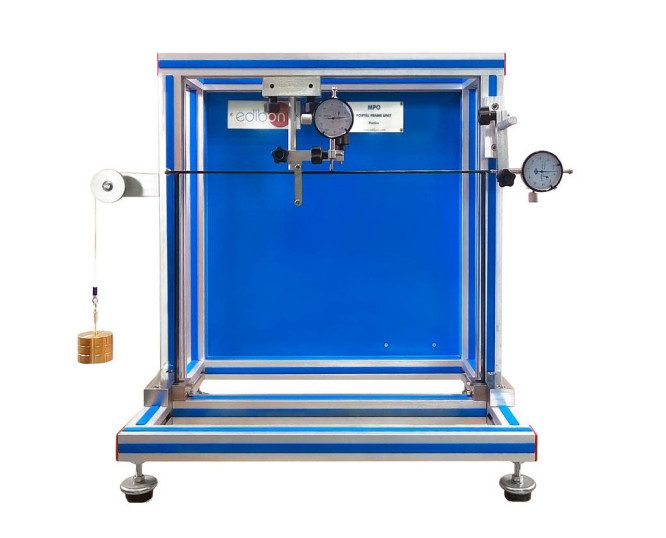

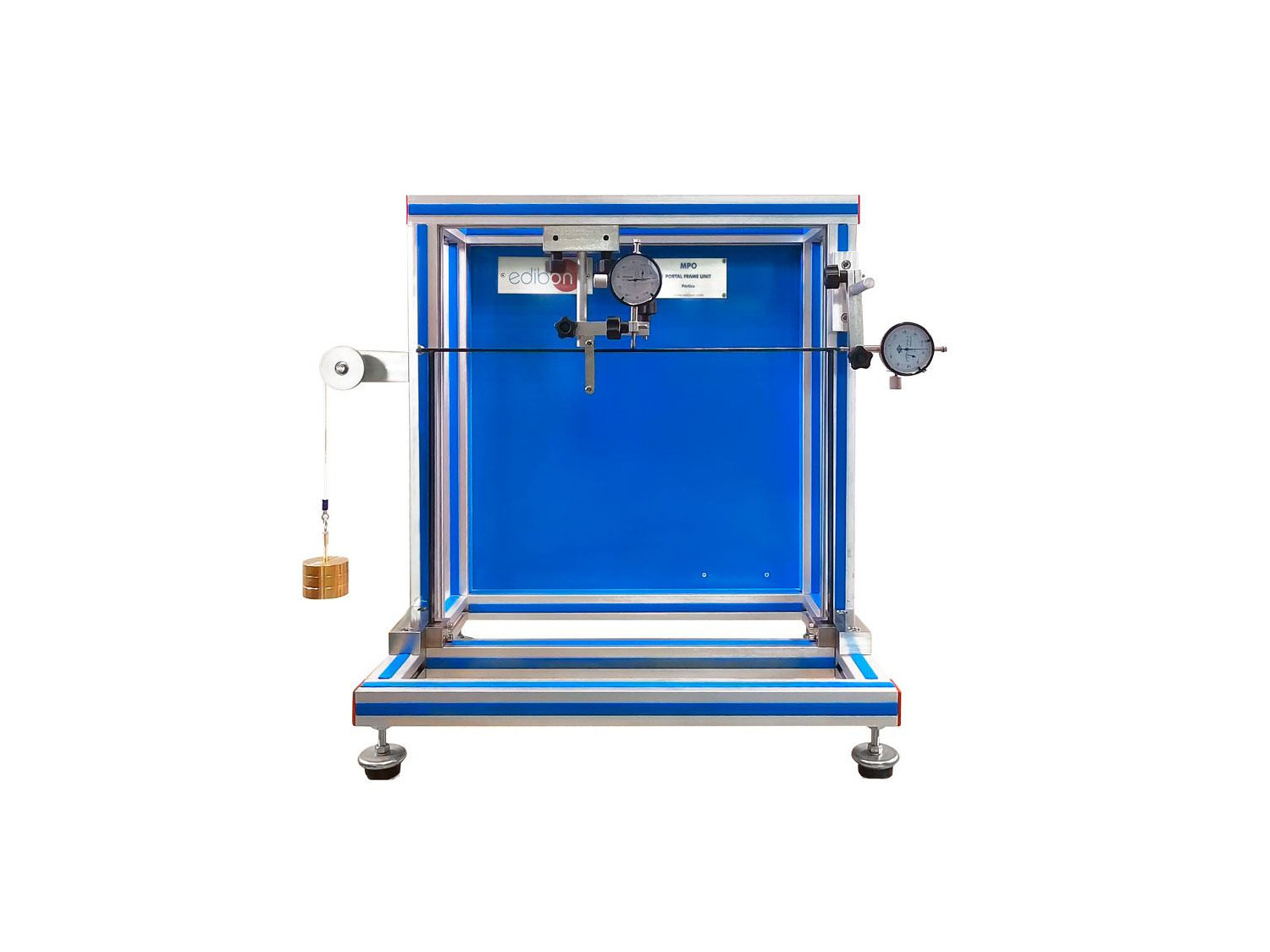

El "MPO" ha sido diseñado con una estructura robusta y componentes específicos que permiten una observación detallada y precisa de las deflexiones. La estructura principal del equipo es un pórtico rectangular empotrado, que simula situaciones reales en las que una estructura debe soportar diversas cargas. La forma rectangular permite la aplicación de cargas en diferentes puntos para observar cómo se distribuyen las tensiones.

Para realizar los ensayos de deflexión, el equipo está equipado con ganchos y una polea. Al aplicar los pesos en el gancho central, se induce una deflexión vertical en el pórtico. Si los pesos se aplican a través de la polea, la deflexión observada es horizontal. Este sistema permite a los usuarios simular diferentes escenarios de carga y estudiar sus efectos.

El equipo incluye dos relojes comparadores que miden con precisión las deflexiones producidas. Estos dispositivos son esenciales para cuantificar las deflexiones y analizar los datos obtenidos, proporcionando una base sólida para la comprensión de cómo se comportan las estructuras bajo carga. Cada componente del "MPO" ha sido cuidadosamente diseñado para ofrecer una experiencia educativa completa, permitiendo a los estudiantes experimentar de primera mano los principios de la ingeniería estructural y mejorando su capacidad para resolver problemas complejos en este campo.
