MVS Equipo de Puente Colgante

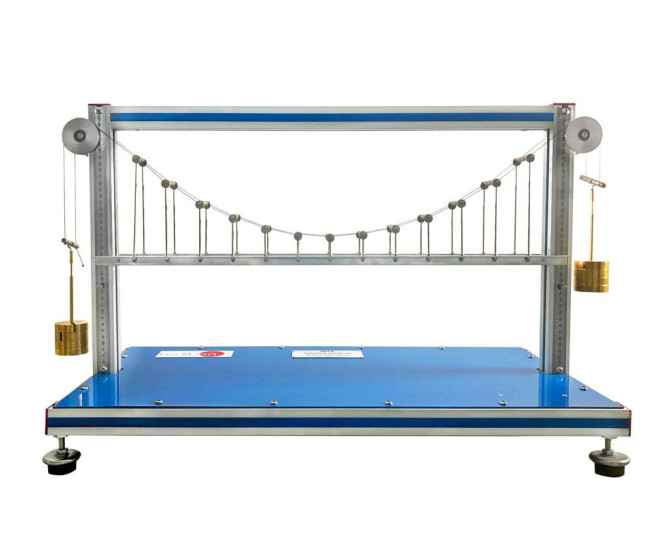

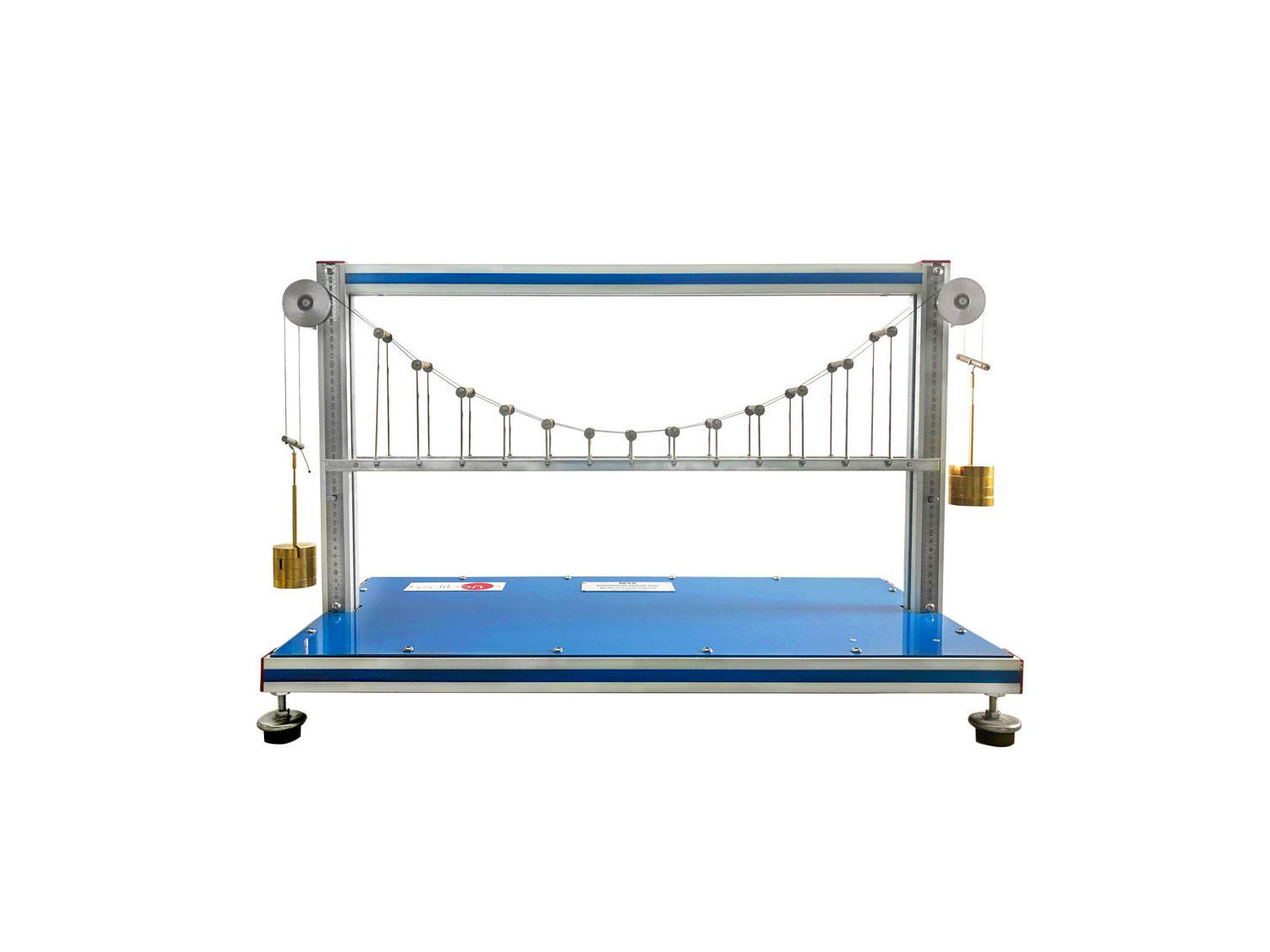

El Equipo de Puente Colgante, "MVS", ha sido meticulosamente diseñado por EDIBON para explorar la dinámica de los esfuerzos en un sistema de puente colgante. Este equipo simula un puente colgante utilizando un tablero y dos cables principales paralelos, permitiendo a los estudiantes estudiar las tensiones en los cables principales.

El tablero del puente está simulado por una viga de aleación ligera, que se sostiene mediante los dos cables principales paralelos a través de barras que actúan como tirantes. Estos tirantes están distribuidos a distancias constantes y relativamente cortas, soportando las cargas aplicadas a la viga. Las cargas se aplican a la viga mediante la colocación de masas en una serie de puntos de carga, simulando una carga distribuida.

Las tensiones generadas en los tirantes se transmiten a los cables principales y luego a las poleas, donde se contrarrestan con masas adecuadamente colocadas. La viga suspendida actúa como el tablero del puente, sostenido por los cables principales mediante tirantes verticales. Los cables principales soportan la tensión creada por las cargas, transmitiéndola a las poleas para su contrarresto. Además, el sistema incluye un conjunto de pesas y cuerdas para aplicar y ajustar las cargas en el sistema.

El Equipo de Puente Colgante, "MVS", en definitiva, facilita la comprensión de los principios de los puentes colgantes, permitiendo ejercicios prácticos para comparar teórica y experimentalmente las tensiones en los cables y estudiar cómo la suspensión del puente responde a diferentes condiciones de carga. Este equipo se suministra con un set de pesas para facilitar la realización de todos los experimentos.
