TARB Equipo de Recirculación de Aire Acondicionado
SISTEMAS INNOVADORES
El Equipo de Recirculación de Aire Acondicionado, "TARB", tiene por objeto introducir al alumno en el complejo mundo de las instalaciones de aire acondicionado, así como estudiar y determinar los parámetros óptimos para el funcionamiento del equipo en función de las exigencias medio ambientales (humedad, calor, temperatura y refrigeración, etc.).
NOTICIAS RELACIONADAS
Descripción General

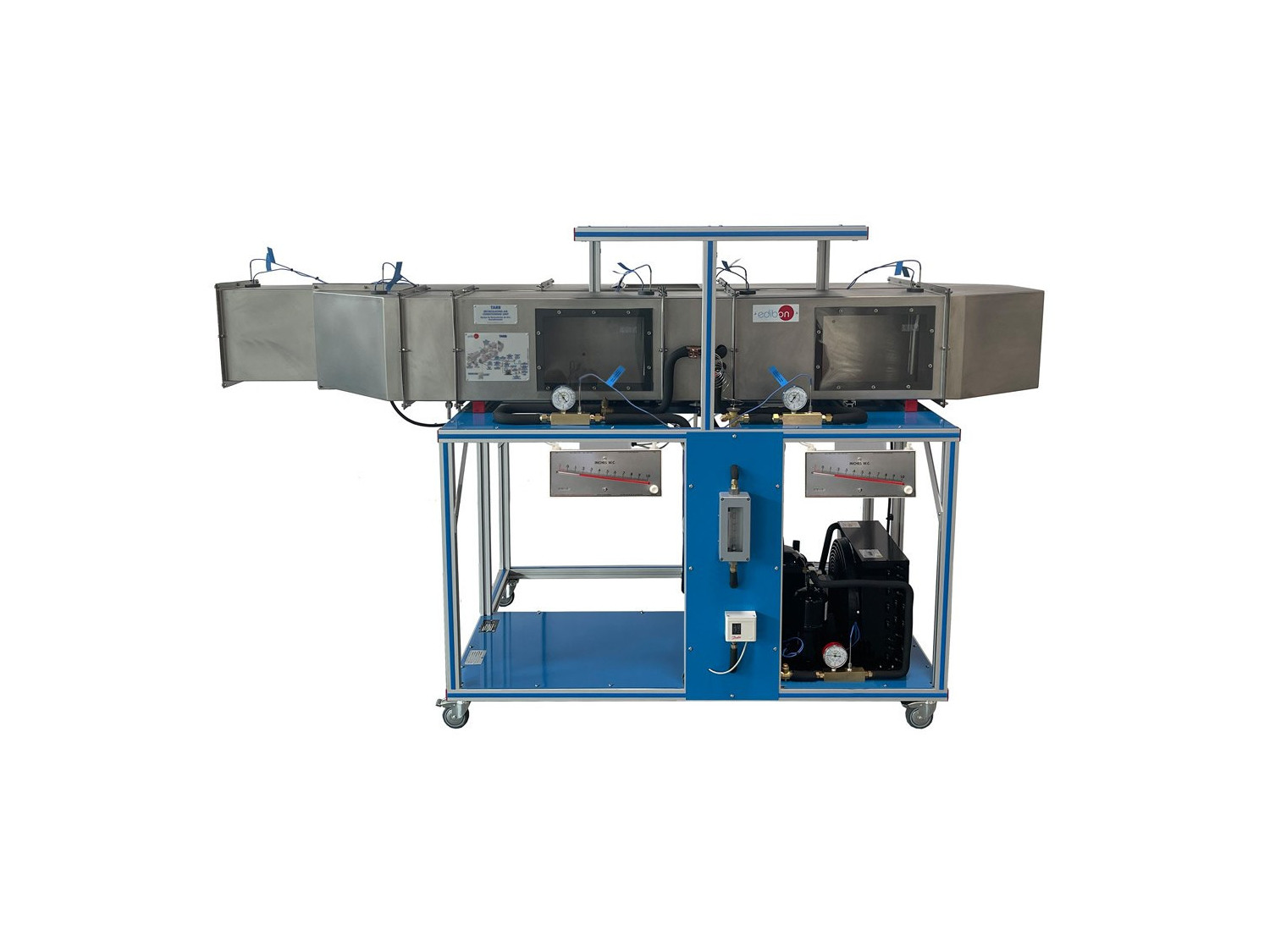

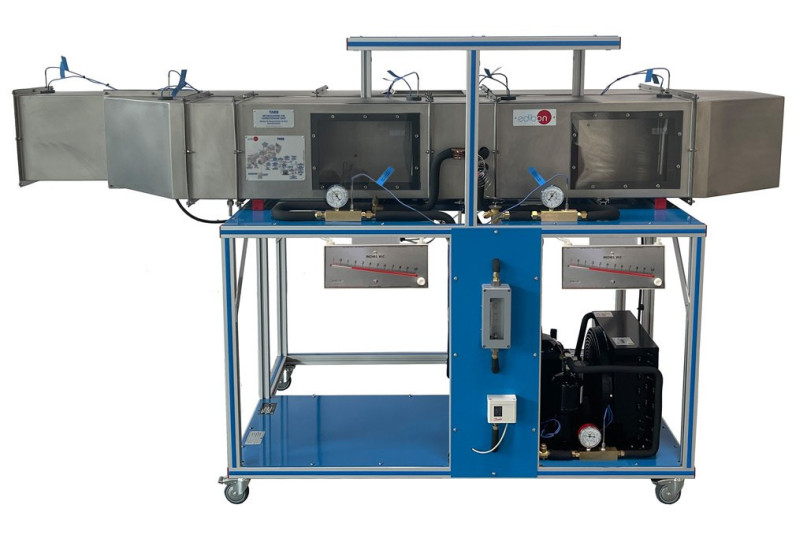

El Equipo de Recirculación de Aire Acondicionado, "TARB", se ha diseñado para estudiar, además del cambio de las condiciones del aire, el circuito de refrigeración, colocando estratégicamente sensores de temperatura, medidores de presión y caudalímetros que nos permiten estudiar el ciclo de refrigeración y cuantificar la capacidad de la unidad de evaporación y condensación.
Permite el funcionamiento con aire fresco y aire de recirculación.
El equipo está constituido básicamente por un túnel de ensayo de acero inoxidable, el cual dispone de cuatro ventanas (visores). En su interior dispone de un ventilador axial, dos resistencias de calentamiento, una a la entrada de la unidad de evaporación de 2000 W y otra a la salida de 1000 W. El túnel se completa con cinco higrómetros estratégicamente colocados a lo largo del túnel. Estos higrómetros están formados por dos sensores de temperatura (bulbo húmedo y seco).
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Demostración de los procesos de calentamiento del aire, enfriamiento, humidificación, deshumidificación, recirculación y mezclado.
- Determinación del rendimiento de la resistencia de precalentamiento.
- Efecto del precalentamiento en una instalación de aire acondicionado.
- Estudio del proceso de deshumidificación.
- Balance de materia en el evaporador.
- Balance de energía en el evaporador.
- Efecto del recalentamiento.
- Determinación experimental de la capacidad calorífica específica del aire.
- Estudio del proceso de deshumidificación en un proceso de recirculación.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Mapa Psicrométrico.
- Uso del mapa Psicrométrico.
- Determinación del caudal de aire.
- Ejemplo de la determinación de las propiedades del aire.
- Propiedades del refrigerante R-513a.
- Diagrama de Entalpía-Presión para el refrigerante R-513a.
- Demostración de recirculación y de mezclado "adiabático" de dos corrientes de aire en estados diferentes.
- Obtención de la curva de rendimiento del generador de vapor.
- Balance de energía en el generador de vapor.
EQUIPOS SIMILARES DISPONIBLES
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TAAC
El Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC), "TAAC", ha sido diseñado para estudiar el cambio de las condiciones del aire y el circuito de refrigeración.El equipo consiste en un túnel de ensayo de acero...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TARC
Equipo de Aire Acondicionado (Recirculación), Controlado desde Computador (PC)

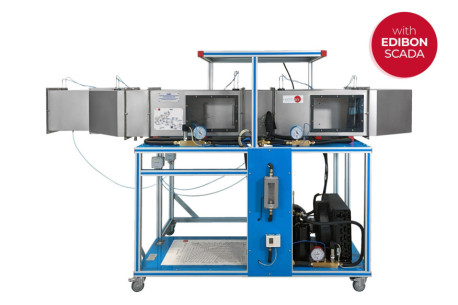

El Equipo de Aire Acondicionado (Recirculación), Controlado desde Computador (PC), "TARC", se ha diseñado para estudiar, además del cambio de las condiciones del aire, el circuito de refrigeración, colocando estratégicamente sensores de...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TAAB
Equipo de Aire Acondicionado de Laboratorio
El Equipo de Aire Acondicionado de Laboratorio, "TAAB", ha sido diseñado para estudiar el cambio de las condiciones del aire y el circuito de refrigeración. El equipo consiste en un túnel de ensayo de acero inoxidable, en el que hay instaladas dos...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TACC
Equipo de A/A con Cámara Climática y Enfriador de Agua, Controlado desde Computador (PC)

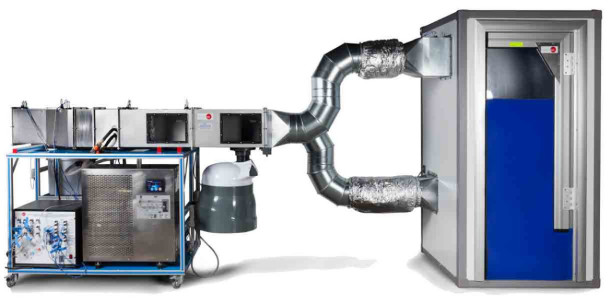

El Equipo de Aire Acondicionado con Cámara Climática y Enfriador de Agua, Controlado desde Computador (PC), "TACC", consiste en una instalación de aire acondicionado real con cámara climática apropiada para la estancia de personas y posibilita el...
EQUIPOS COMPLEMENTARIOS
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
EACC
Equipo Didáctico de Producción de Agua Caliente y Calefacción, Controlado desde Computador (PC)
El elemento principal del Equipo Didáctico de Producción de Agua Caliente y Calefacción, Controlado desde Computador (PC), "EACC", es la caldera, encargada de calentar el agua que circulará por los demás componentes transfiriendo su calor. La...
5.3.7.- BIOCOMBUSTIBLES
EBMC
Equipo de Proceso de Biomasa, Controlado desde Computador (PC)
El elemento principal del equipo es la caldera de biomasa, encargada de calentar el agua que circulará por los demás componentes transfiriendo su calor.La caldera es una caldera de biomasa de 16 kW con funcionamiento a pellet y otros combustibles...
5.3.7.- BIOCOMBUSTIBLES
EBMB
Equipo de Proceso de Biomasa
El elemento principal del equipo es la caldera de biomasa, encargada de calentar el agua que circulará por los demás componentes transfiriendo su calor.La caldera es una caldera de biomasa de 16 kW con funcionamiento a pellet y otros combustibles...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TEHSC
Equipo de Estudio de la Eficiencia en un Sistema de Calefacción, Controlado desde Computador (PC)
El Equipo de Estudio de la Eficiencia en un Sistema de Calefacción, Controlado desdeComputador (PC), "TEHSC", diseñado por EDIBON, permite el estudio y el análisisde un circuito de calefacción cerrado formado por tuberías de diferente diámetro...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
WHT
Equipo de Entrenamiento de Calentadores de Agua
El Equipo de Entrenamiento de Calentadores de Agua, "WHT", permite demostrar el funcionamiento de tres tipos de calentadores de agua. El equipo tiene tres calentadores, dos de ellos comerciales, uno con encendido electrónico y otro en modo...
9.3.- BOMBAS DE CALOR
HPSE
Bomba de Calor para Distintas Fuentes e Intercambiadores de Calor
La Bomba de Calor para Distintas Fuentes e Intercambiadores de Calor, "HPSE", representa la típica instalación de refrigeración por compresión con compresor. El compresor es de tipo scroll, que es un compresor de desplazamiento positivo. El...
9.3.- BOMBAS DE CALOR
UHHS
Suelo Radiante y/o Fuente de Calor para Bomba de Calor
El Suelo Radiante y/o Fuente de Calor para Bomba de Calor, "UHHS", diseñado por EDIBON, permite la visualización de un sistema de tuberías que simula un sistema de calefacción de suelo radiante y sus funciones como disipador de calor. También...
9.3.- BOMBAS DE CALOR
FHAH
Calefacción de Aire y/o Intercambiador de Aire
El equipo de Calefacción de Aire y/o Intercambiador de Aire, "FHAH", diseñado por EDIBON, permite la visualización de un calentador de aire y sus funciones como disipador de calor. También puede utilizarse como fuente de calor trabajando...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TAAC
Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC)
El Equipo de Aire Acondicionado de Laboratorio, Controlado desde Computador (PC), "TAAC", ha sido diseñado para estudiar el cambio de las condiciones del aire y el circuito de refrigeración.El equipo consiste en un túnel de ensayo de acero...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TAAB
Equipo de Aire Acondicionado de Laboratorio
El Equipo de Aire Acondicionado de Laboratorio, "TAAB", ha sido diseñado para estudiar el cambio de las condiciones del aire y el circuito de refrigeración. El equipo consiste en un túnel de ensayo de acero inoxidable, en el que hay instaladas dos...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TARC
Equipo de Aire Acondicionado (Recirculación), Controlado desde Computador (PC)
El Equipo de Aire Acondicionado (Recirculación), Controlado desde Computador (PC), "TARC", se ha diseñado para estudiar, además del cambio de las condiciones del aire, el circuito de refrigeración, colocando estratégicamente sensores de...
9.2.- VENTILACIÓN, CALEFACCIÓN, AIRE ACONDICIONADO Y AGUA CALIENTE SANITARIA
TAAUC
Equipo de Aire Acondicionado del Automóvil, Controlado desde Computador (PC)

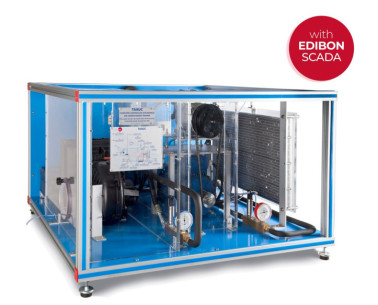

El Equipo de Aire Acondicionado del Automóvil, Controlado desde Computador (PC), "TAAUC", diseñado por EDIBON, tiene por objeto introducir al alumno en el complejo mundo de las instalaciones de aire acondicionado, así como estudiar y determinar...
