TCRCTC Equipo de Refrigeración con Distintos Tubos Capilares, Controlado desde Computador (PC)

9.4.- REFRIGERACIÓN
COMPUTER CONTROLLED REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCTC

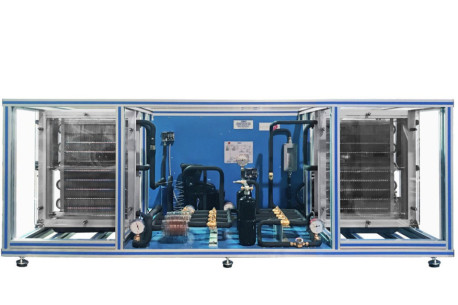

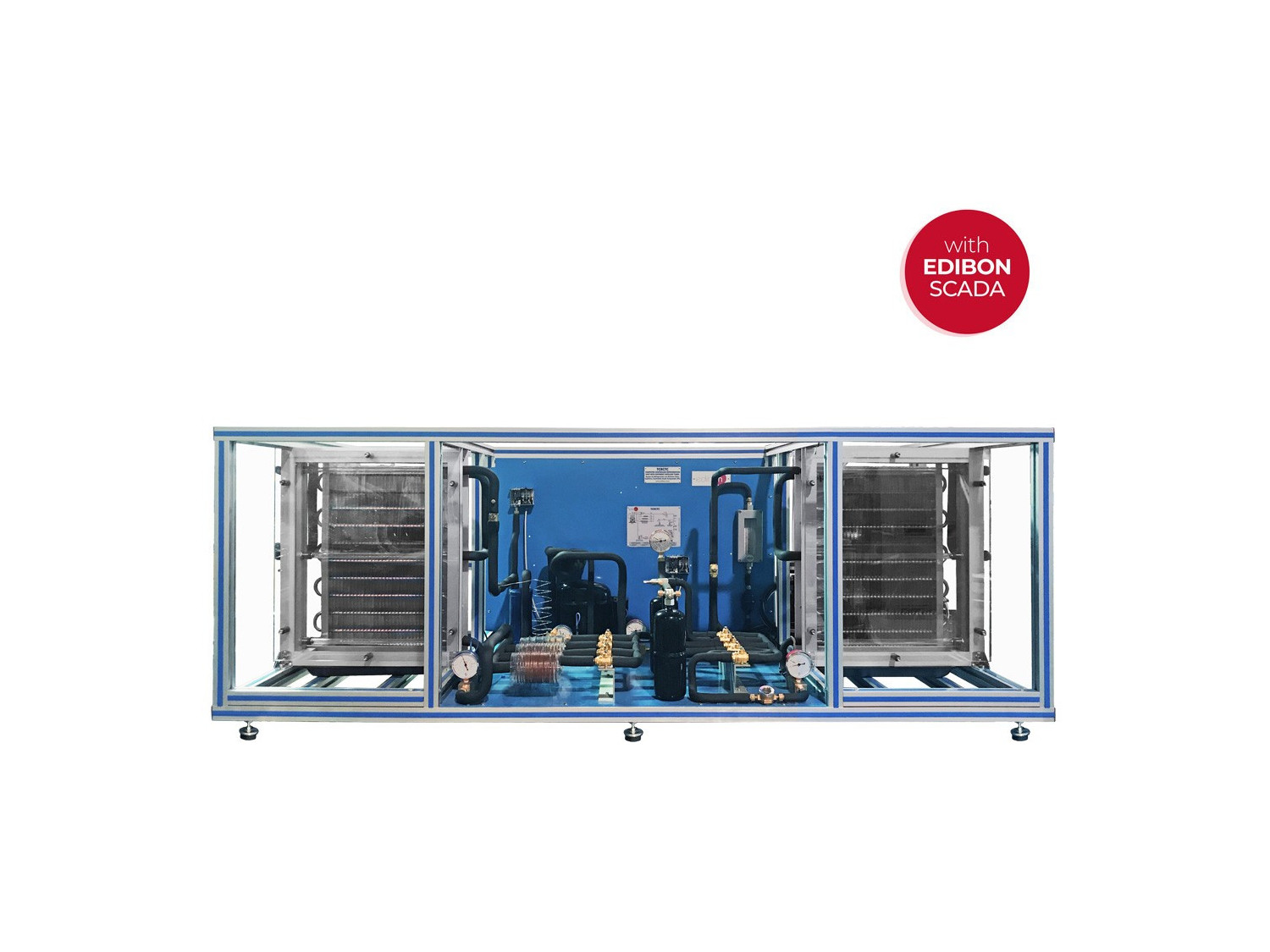

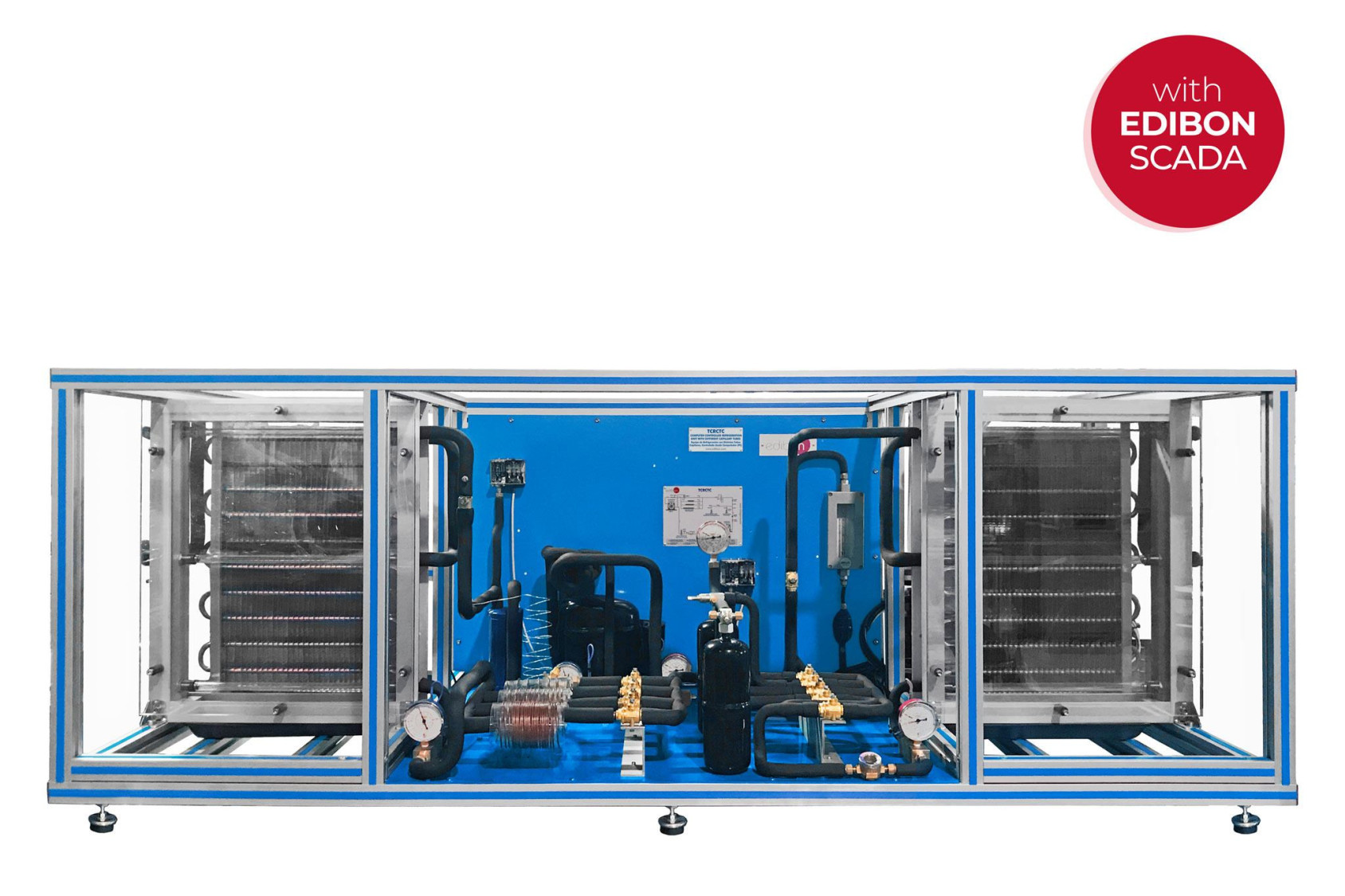

Equipo: TCRCTC. Equipo de Refrigeración con Distintos Tubos Capilares, Controlado desde Computador (PC)

COMPUTER CONTROLLED REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCTC

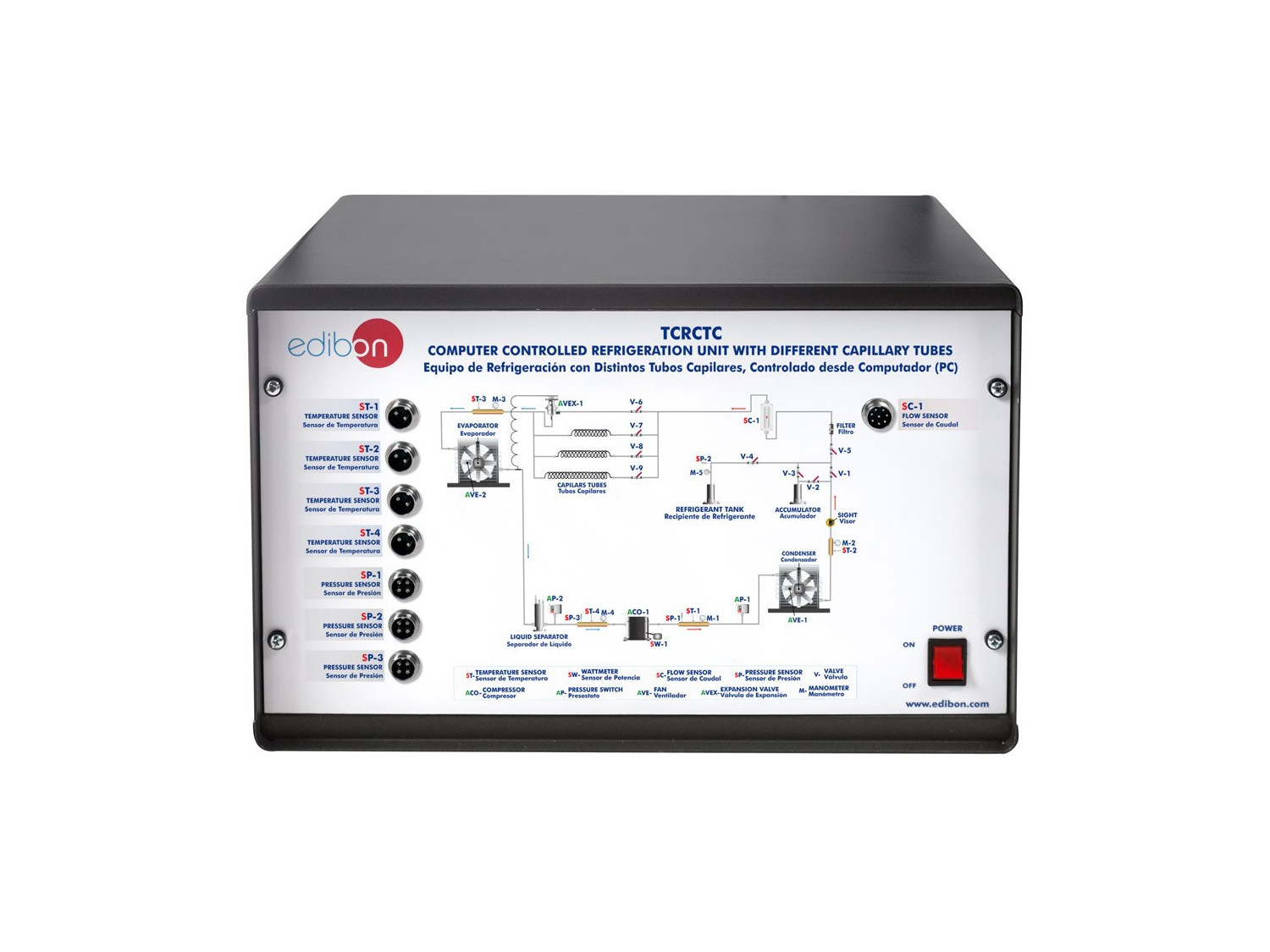

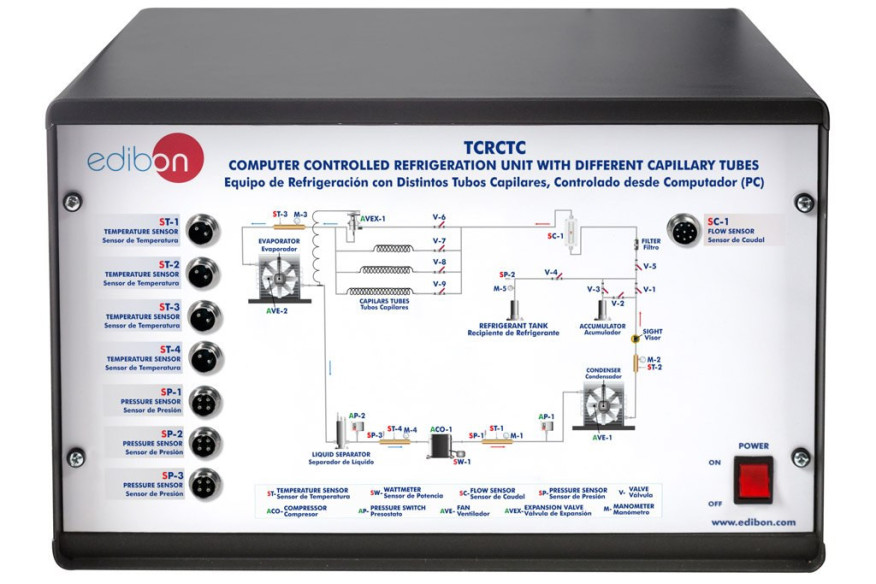

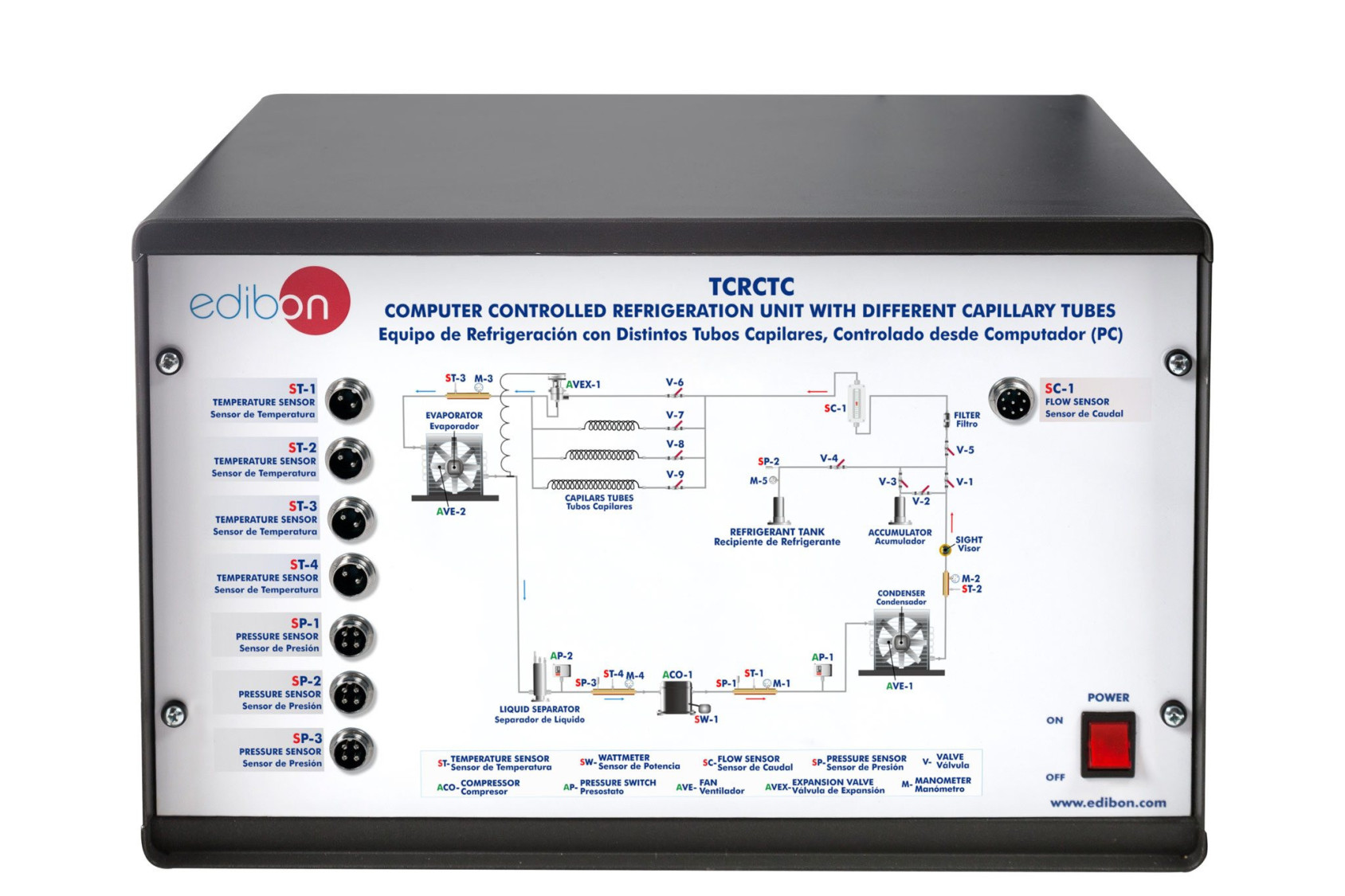

TCRCTC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCTC

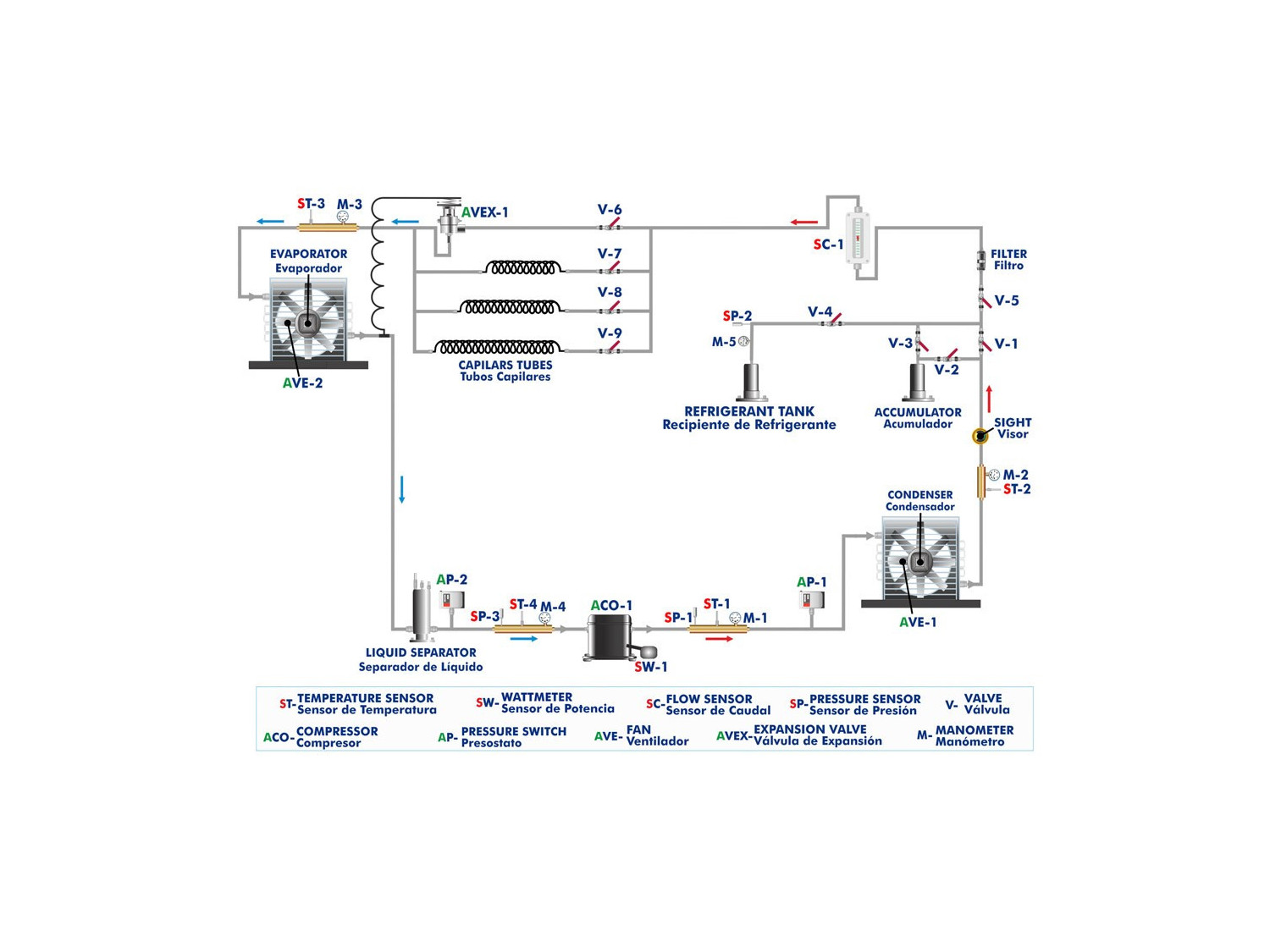

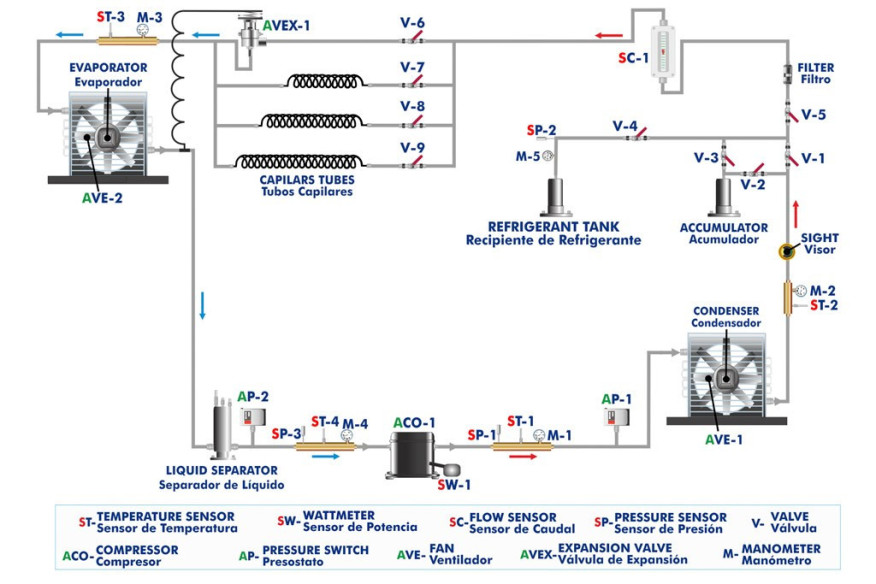

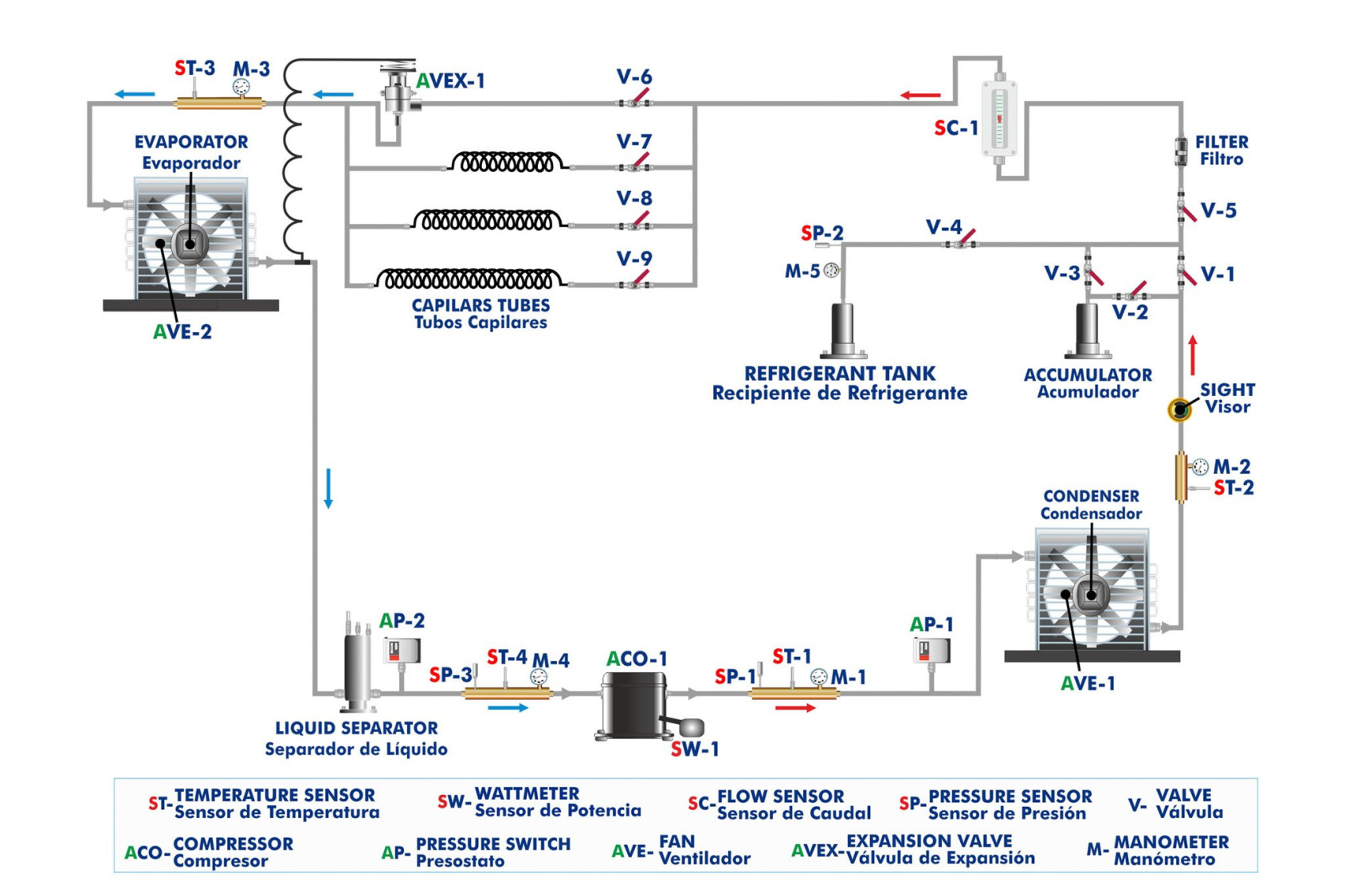

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCTC
COMPUTER CONTROLLED REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCTC
COMPUTER CONTROLLED REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCTC

SISTEMAS INNOVADORES

El Equipo de Refrigeración con Distintos Tubos Capilares, Controlado desde Computador (PC), "TCRCTC", diseñado por EDIBON, está organizado de manera clara y representa un sistema de refrigeración por compresión típico con compresor.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

El Equipo de Refrigeración con Distintos Tubos Capilares, Controlado desde Computador (PC), "TCRCTC", diseñado por EDIBON, está organizado de manera clara y representa un sistema de refrigeración por compresión típico con compresor.

Los componentes principales del equipo son: compresor hermético, condensador, evaporador, elementos de expansión, tanque y depósito acumulador para refrigerante, donde puede añadirse o extraerse refrigerante del circuito de refrigeración.

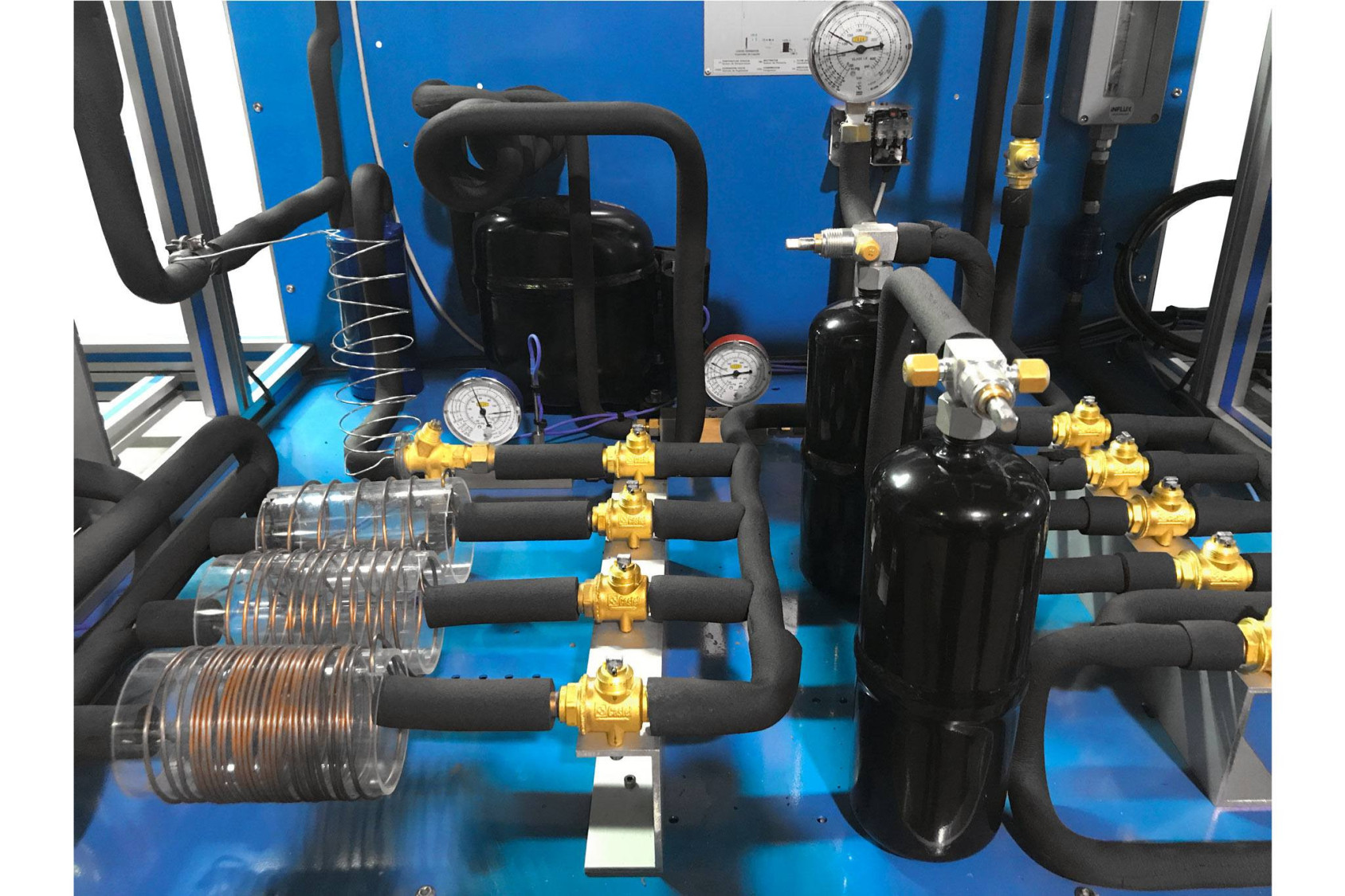

Para poder comparar diferentes elementos de expansión, el equipo incluye tres tubos capilares de diferente longitud y una válvula de expansión termostática.

El evaporador y el condensador son intercambiadores de calor de tubos con aletas. En ambos intercambiadores se dispone de tubos transparentes para visualizar el cambio de estado del refrigerante durante la evaporación y la condensación.

Para estudiar los efectos del sobrellenado y subllenado del circuito se incluye un acumulador adicional de refrigerante.

Se pueden medir los principales parámetros involucrados en el ciclo: caudal de refrigerante, potencia del compresor y presión y temperatura en los puntos clave del ciclo.

El circuito también incluye un visor que permite ver el estado del refrigerante, un filtro, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre líquido al compresor. Como medida de seguridad el circuito incluye dos presostatos para el lado de alta y baja presión.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento y comportamiento de los componentes del circuito de refrigeración.
  2. Identificación y estudio de los componentes principales de un sistema de refrigeración por compresión:
  • Compresor.
  • Evaporador.
  • Condensador.
  • Válvula de expansión.
  1. Estudio y comparación del trabajo con diferentes elementos de expansión:
  • Válvula de expansión.
  • Tubos capilares de diferente longitud.
  1. Estudio del efecto del subllenado o sobrellenado del sistema con refrigerante.
  2. Estudio de los intercambiadores de calor de tubos con aletas con condensador y evaporador en un circuito de refrigeración por compresión.
  3. Representación del ciclo termodinámico en el diagrama log p - h.
  4. Desde el diagrama log p - h y en comparación con los valores medidos:
  • Determinación de la potencia frigorífica.
  • Determinación del coeficiente de rendimiento.
  • Determinación del rendimiento del compresor.
  1. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R-513a.
  2. Diagrama entalpía-presión del refrigerante R-513a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo TCRCTC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo TCRCTC.
  10. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  11. El usuario puede realizar otros ejercicios diseñados por él mismo.

EQUIPOS SIMILARES DISPONIBLES

REFRIGERATION UNIT WITH DIFFERENT CAPILLARY TUBES - TCRCT
  • TCRCT
Disponible
9.4.- REFRIGERACIÓN
TCRCT

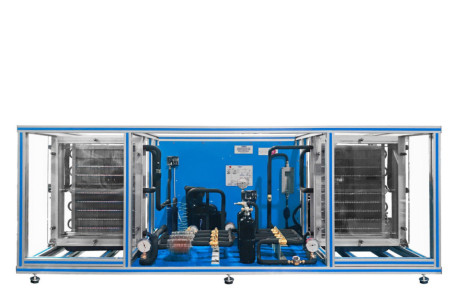

Equipo de Refrigeración con Distintos Tubos Capilares
