TRD2PC Equipo de Refrigeración Doméstico de 2 Puertas, Controlado desde Computador (PC)

9.4.- REFRIGERACIÓN
COMPUTER CONTROLLED TWO DOORS DOMESTIC REFRIGERATION UNIT - TRD2PC

SISTEMAS INNOVADORES

El Equipo de Refrigeración Doméstico de 2 Puertas, Controlado desde Computador (PC), "TRD2PC", tiene como objetivo introducir al estudiante al complejo mundo de instalaciones con sistemas de refrigeración mediante un aparato común y de uso doméstico.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más
Installation at UPV/EHU - San Sebastian
Installation at UPV/EHU - San Sebastian
The EDIBON team has carried out a new installation, this time in our country, at the International UPV/EHU. Now, students and professors of the university have the possibility to continue their studies with the Computer Controlled Continuous Distillation, UDCC, the Computer Controlled Test Bench...
Leer más

Descripción General

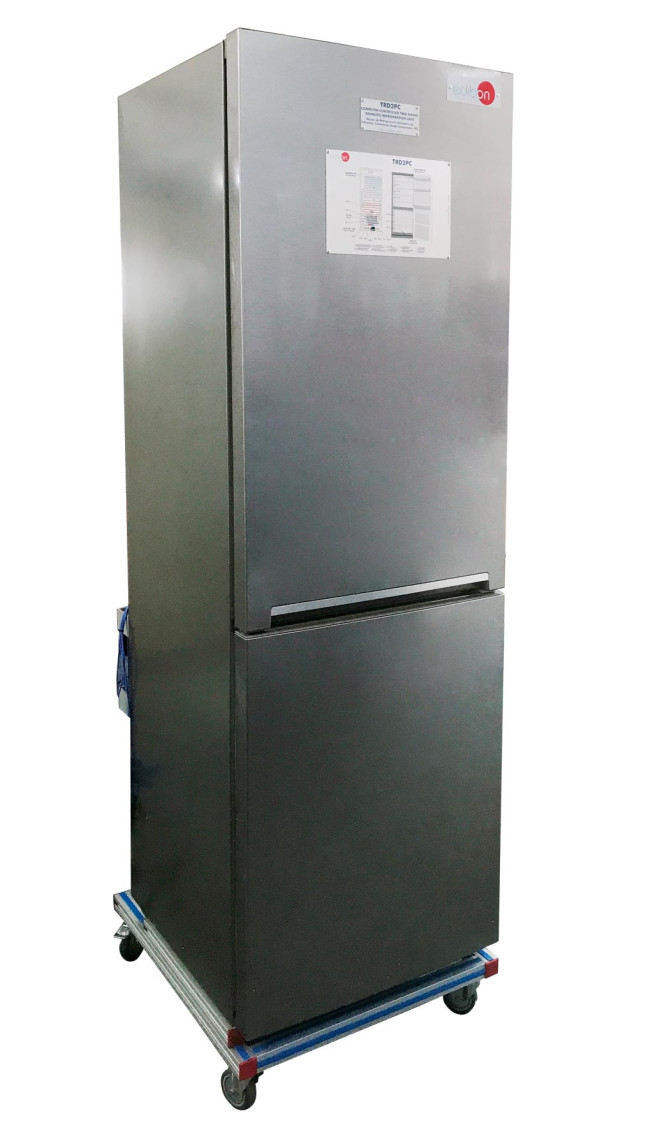

El elemento principal del Equipo de Refrigeración Doméstico de 2 Puertas, Controlado desde Computador(PC), "TRD2PC", es un refrigerador de dos puertas doméstico, con paneles transparentes para poderobservar todos los elementos de un ciclo de refrigeración: compresor, filtro, evaporador, condensador, etc.

A lo largo del circuito de refrigeración se disponen sensores de temperatura y sensores de presión en lospuntos clave del circuito.

El refrigerador dispone de una puerta superior que hace de refrigerador y una inferior que hace de congelador.

En ambos espacios se disponen de sensores de temperatura móviles.

Dispone de termostato para ajustar la temperatura de refrigeración y de resistencia de descarche para evitarcongelación en el evaporador.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta deAdquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para elcontrol del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del principio de funcionamiento de un refrigerador dedos puertas.
  2. Familiarizarse con los principales componentes de un equipofrigorífico.
  3. Estudio de la influencia de la posición de los alimentos dentrodel frigorífico.
  4. Ajuste del termostato.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados. Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia: los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TRD2PC a través de la interfacede control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en elproceso del equipo TRD2PC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
