TRAB Equipo de Refrigeración por Absorción
SISTEMAS INNOVADORES

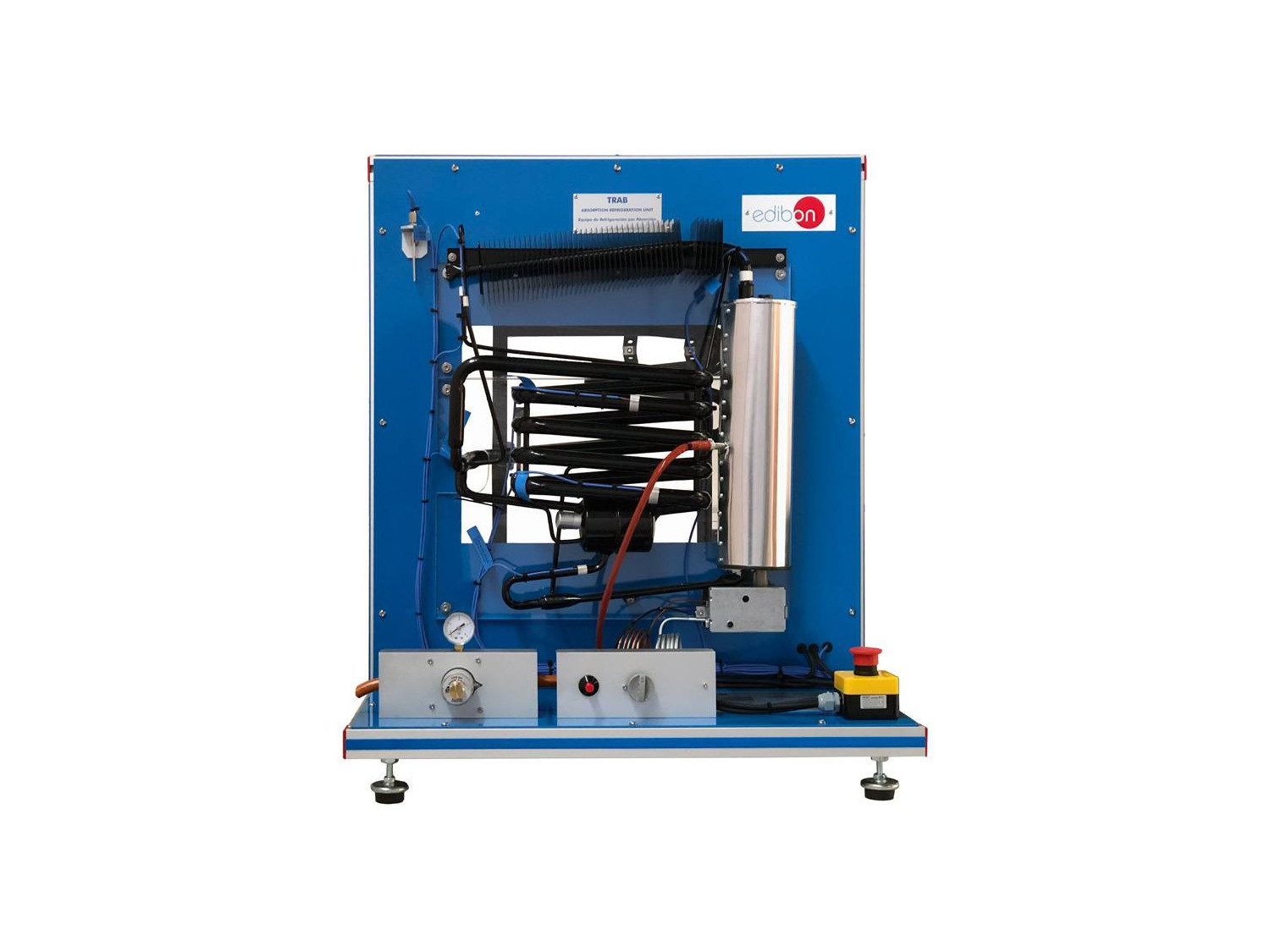

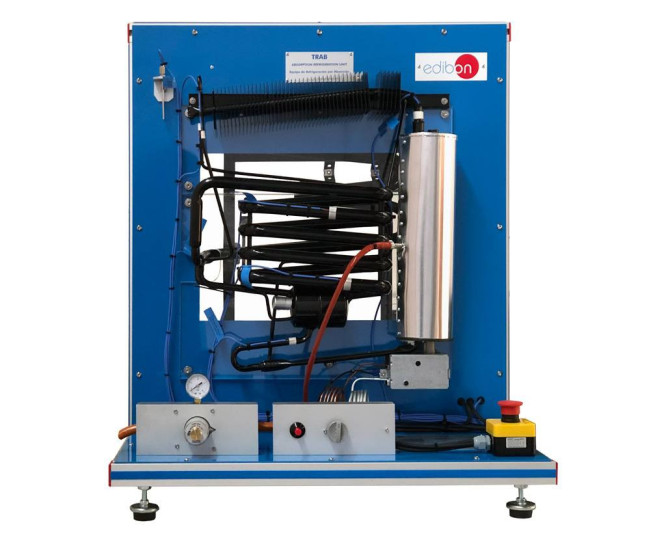

El Equipo de Refrigeración por Absorción, "TRAB", desarrollado por EDIBON, es un equipo completo de laboratorio para la demostraciónde la refrigeración por absorción.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Refrigeración por Absorción, "TRAB", desarrollado por EDIBON, es un equipo completo de laboratorio para la demostraciónde la refrigeración por absorción.
Este equipo se suministra con una fuente de potencia dual (fuente de calor) de GLP y electricidad. Parael trabajo con GLP se suministra un regulador de presión para adecuar el gas a la presión de entradacorrespondiente (30 – 50 mbar).
El fluido utilizado en el ciclo de refrigeración empleado por el equipo "TRAB", es una solución de aguay amoniaco (NH3), siendo el refrigerante el amoniaco y el agua el absorbente. Una importante ventajaes que estos agentes utilizados son totalmente inocuos para el medio ambiente. El ciclo aprovecha lagran afinidad del amoniaco con el agua, siendo utilizado el amoniaco como agente frigorífico dadoque es fácilmente absorbido por ésta.
En el generador o calentador, es donde la solución de agua y amoniaco se calienta en su interior auna presión elevada. Por ebullición se separa, por un lado, vapor con una elevada concentración de amoniaco, denominada soluciónconcentrada, y, por otra parte, una solución líquida con baja concentración de amoniaco, llamada solución diluida o pobre.
El vapor pasa a través de un condensador (intercambiador de aletas) donde se enfría hasta su condensación y se lleva a estado líquido,reduciendo su temperatura.
Esta solución concentrada de amoniaco entra en un intercambiador de calor, donde se enfría más y se reduce su presión, para entrar enel evaporador. Debido a esta diferencia de presión, se evapora a baja temperatura.
El equipo dispone de un depósito para el absorbedor, donde conviven la solución rica en amoniaco en estado líquido formada en elabsorbedor y el vapor de amoniaco proveniente del evaporador.
El absorbedor permite obtener una baja presión en el evaporador, para que el refrigerante (amoniaco) ebulla a una menor temperatura,tomando el calor necesario del agua, reduciendo su temperatura.
En el generador se calienta la solución líquida rica en amoniaco proveniente del absorbedor con el fin de separar los vapores deamoniaco puro y el agua (absorbedor). Los vapores de amoniaco se dirigen al condensador y la solución pobre va al absorbedor dondese produce de nuevo la absorción del amoniaco vapor .
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Demostración del proceso de refrigeración.
- Demostración del ciclo de refrigeración por absorción delvapor y visualización de los procesos más importantes.
- Familiarización con cada uno de los componentes individualesde la unidad de refrigeración por absorción.
- Operación de la unidad de refrigeración por absorción usandocomo fuente de calor GLP o resistencia eléctrica.
- Comparación de la temperatura de refrigeración conseguidausando como fuente de calor GLP o resistencia eléctrica.
- Medida de la potencia eléctrica.
- Influencia de la potencia eléctrica en la temperatura derefrigeración conseguida.
- Medida de la temperatura en los principales puntos del procesode refrigeración por absorción.
EQUIPOS SIMILARES DISPONIBLES
9.4.- REFRIGERACIÓN
TRAC
El Equipo de Refrigeración por Absorción, Controlado desde Computador (PC), "TRAC", desarrollado por EDIBON, es un equipo completo de laboratorio para la demostración de la refrigeración por absorción. Este equipo se suministra con una fuente de...
EQUIPOS COMPLEMENTARIOS
11.1.7.- SECADO Y ENFRIAMIENTO
TTEC

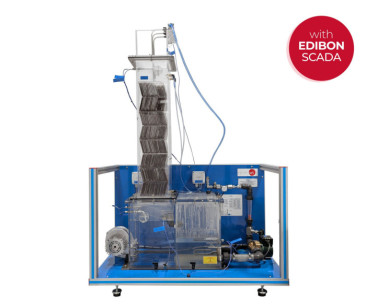

Torre de Enfriamiento de Sobremesa, Controlada desde Computador (PC)
