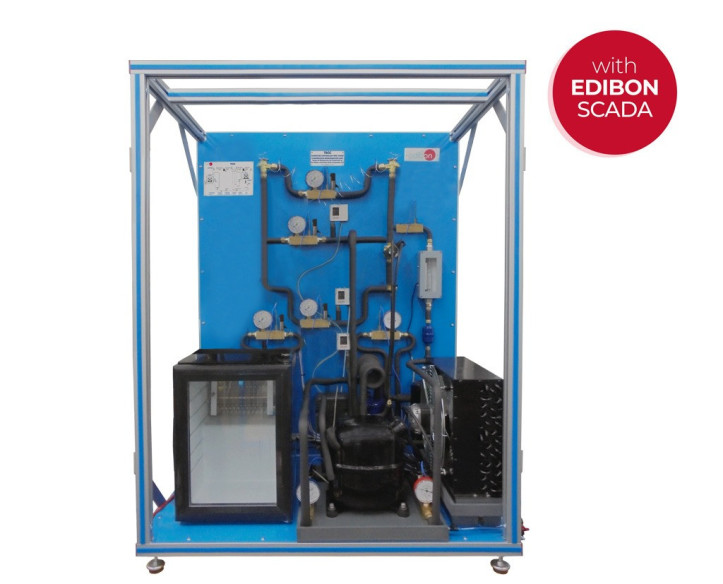

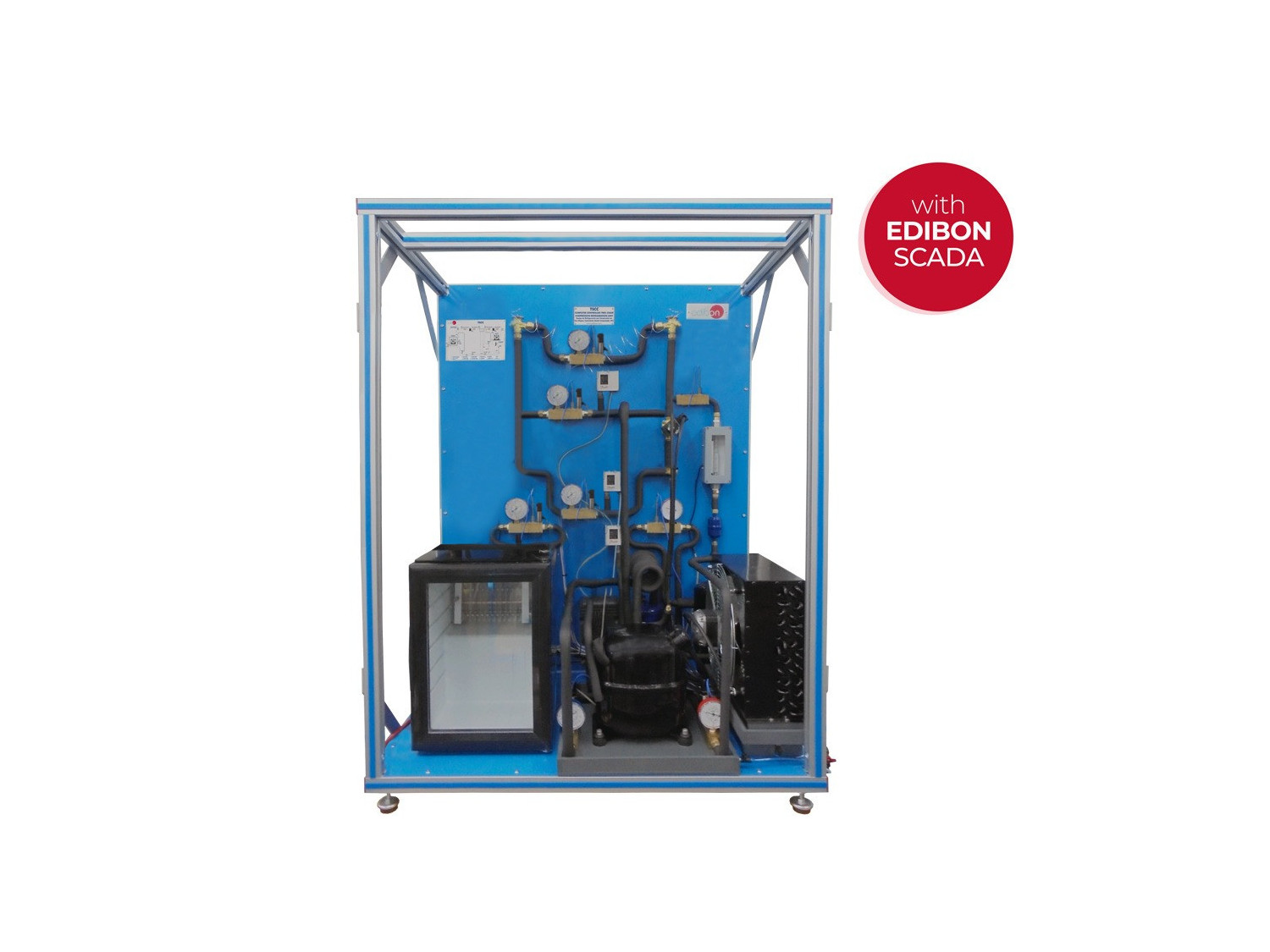

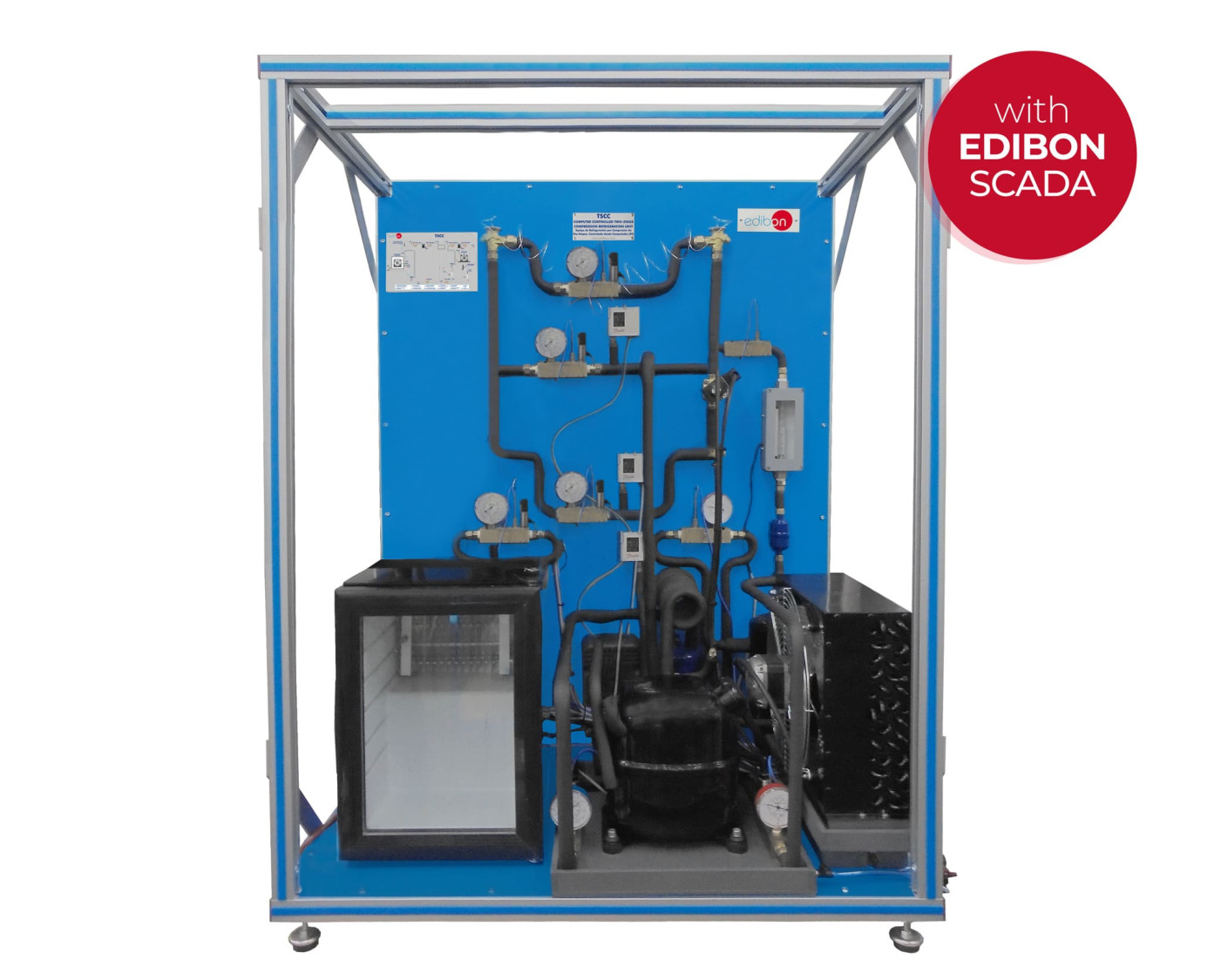

Equipo: TSCC. Equipo de Energía Geotérmica (baja entalpía) Controlado desde Computador (PC), con SCADA

COMPUTER CONTROLLED TWO-STAGE COMPRESSION REFRIGERATION UNIT - TSCC

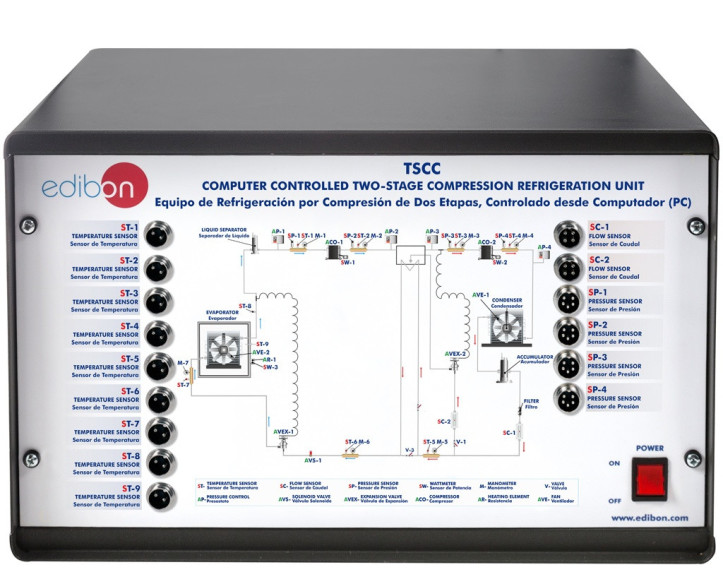

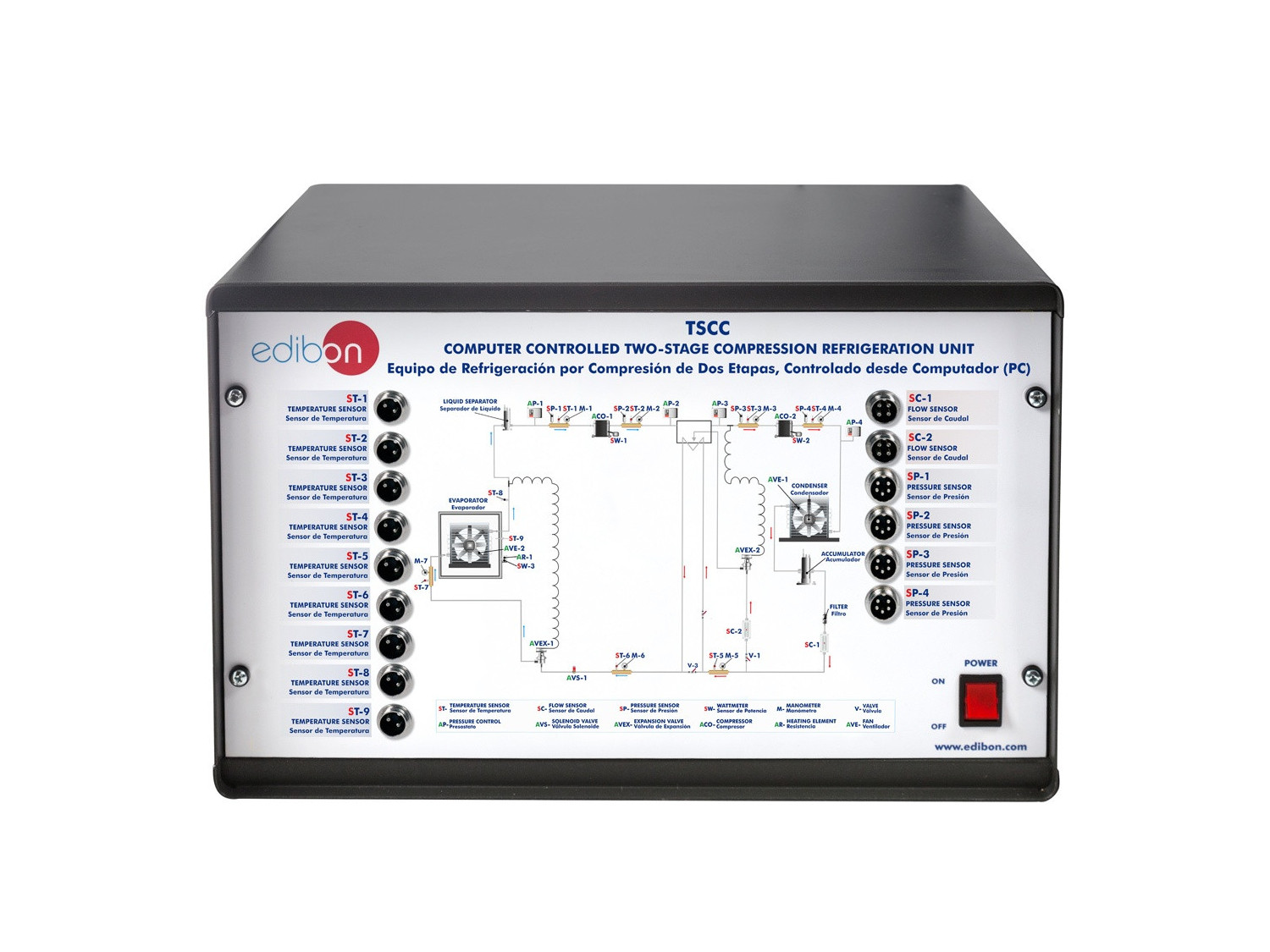

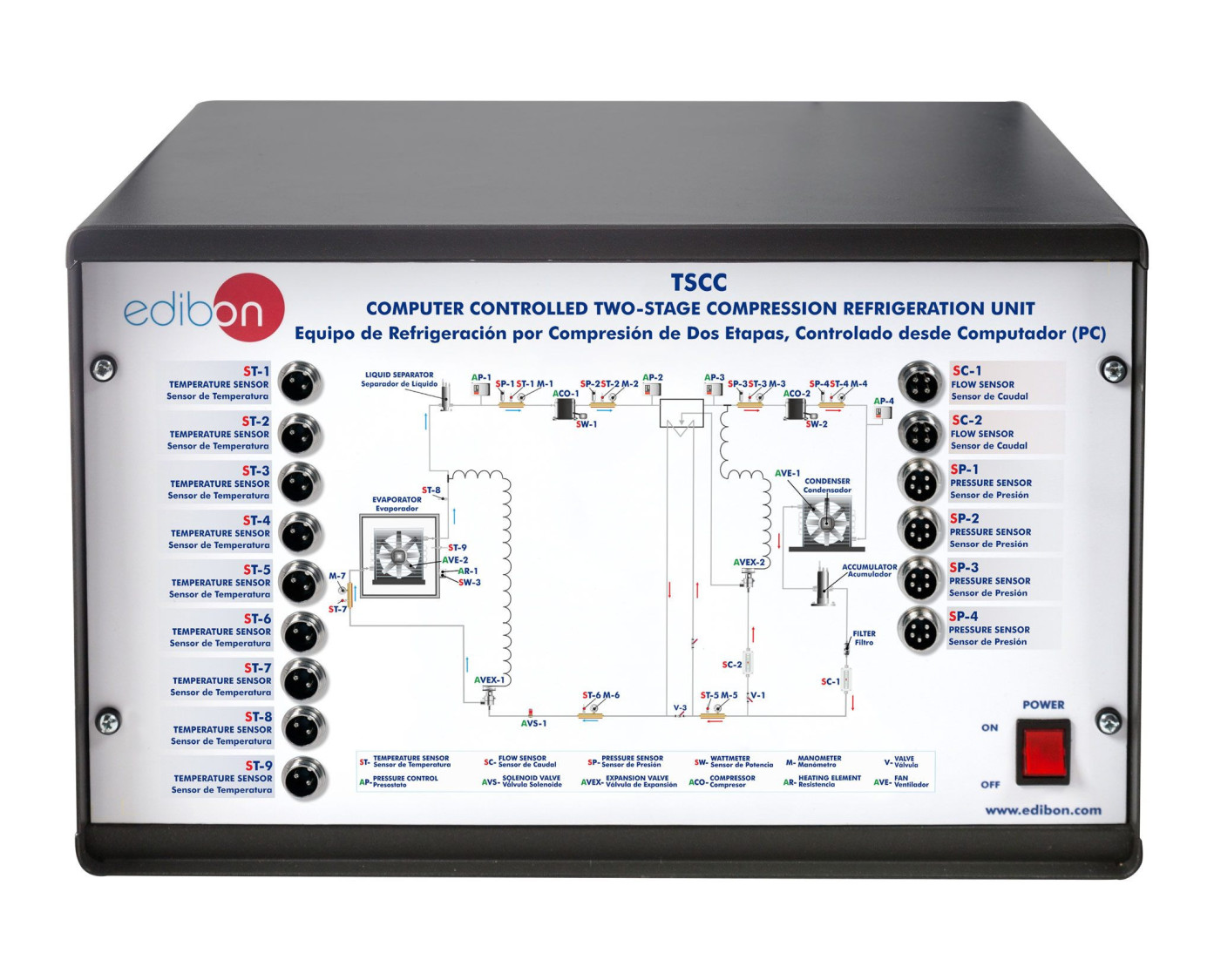

TSCC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED TWO-STAGE COMPRESSION REFRIGERATION UNIT - TSCC

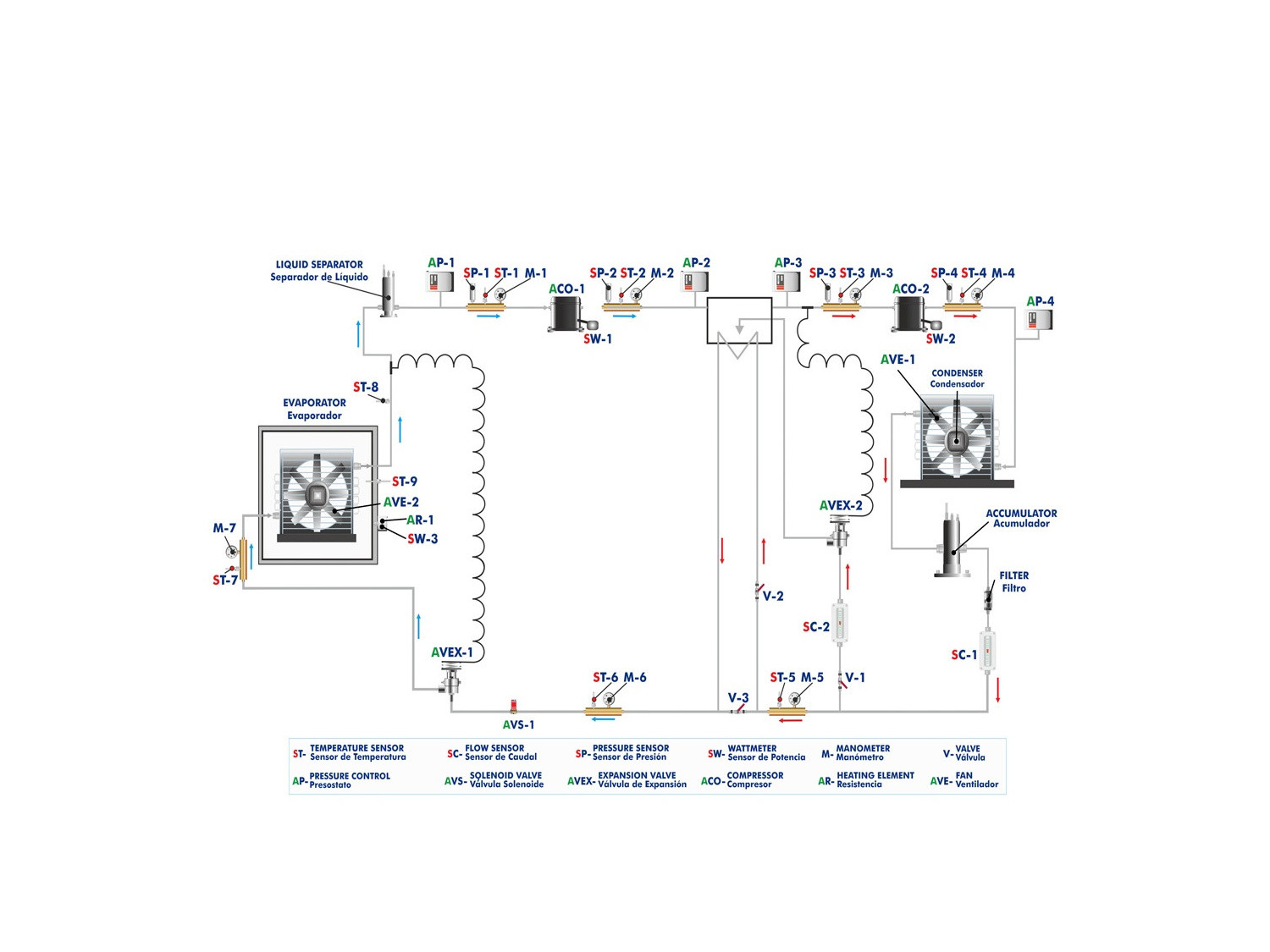

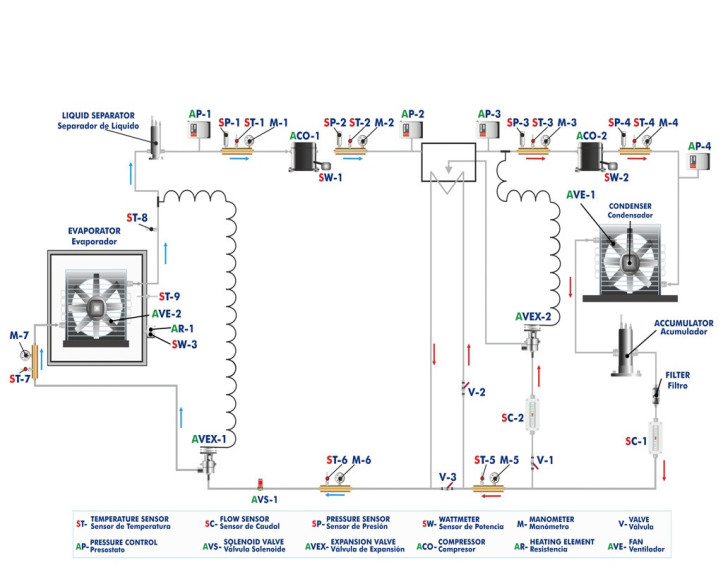

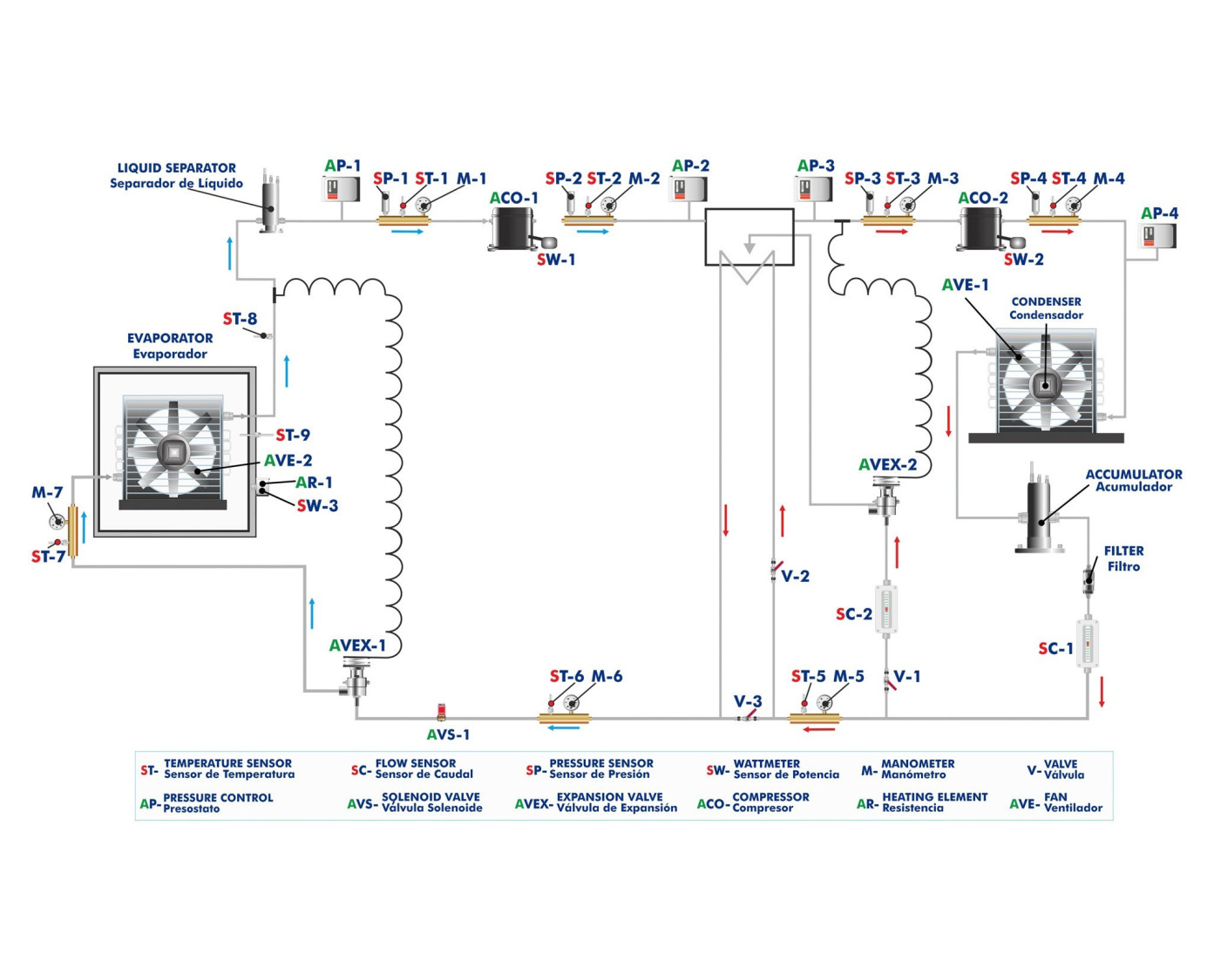

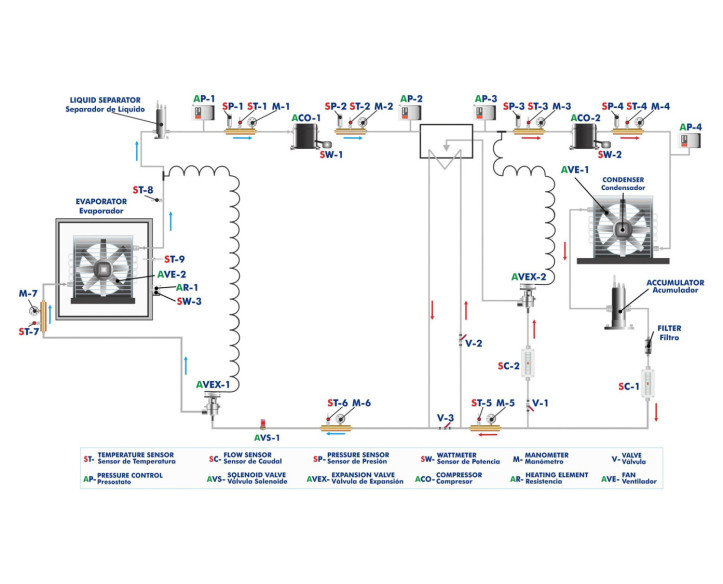

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED TWO-STAGE COMPRESSION REFRIGERATION UNIT - TSCC
COMPUTER CONTROLLED TWO-STAGE COMPRESSION REFRIGERATION UNIT - TSCC
COMPUTER CONTROLLED TWO-STAGE COMPRESSION REFRIGERATION UNIT - TSCC

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Refrigeración por Compresión de Dos Etapas, Controlado desde Computador (PC), "TSCC", está organizado de manera clara y representa un sistema de refrigeración por compresión de dos etapas para conseguir temperaturas bajas. Los componentes principales del equipo son:

  • Dos compresores herméticos en serie.
  • Condensador con ventilador.
  • Válvula de expansión.
  • Evaporador con ventilador.

El vapor refrigerante saturado a baja presión, proveniente del evaporador, se comprime en dos compresores en serie, llevando consigoun aumento de temperatura, provocando la transformación del refrigerante en estado vapor saturado a vapor sobrecalentado.

El vapor sobrecalentado a alta presión procedente del segundo compresor, circula por el interior de un condensador de aire donde elrefrigerante, en fase vapor, va cediendo calor al aire atmosférico (foco caliente) a su paso por los tubos, produciéndose un cambio defase del refrigerante a estado líquido mediante un proceso de condensación. El líquido refrigerante a la salida del condensador se hacepasar por una válvula de expansión cuya función es la de controlar el caudal de refrigerante en estado líquido que ingresa al evaporador.

Previo al proceso de expansión, mediante válvulas, es opcional pasar el refrigerante por un intercambiador de calor donde se puedeaumentar el subenfriamiento del refrigerante líquido.

El líquido refrigerante a baja presión procedente de la válvula de expansión se introduce en un evaporador donde se produce unatransferencia de calor del foco frío (aire atmosférico) hacia el refrigerante, produciendo un cambio de fase del refrigerante hasta convertirseen vapor saturado. Este proceso se realiza de forma isobárica (P=cte). El evaporador se encuentra situado dentro de una cámara derefrigeración, que incluye una resistencia de calentamiento con potencia ajustable, para poder simular una variación en las condicionesdel sistema y crear diferentes cargas térmicas.

Al final de esta etapa se cierra el ciclo y la corriente de refrigerante entra de nuevo a los dos compresores en serie. Es opcional entreambas etapas de compresión hacer pasar el refrigerante por una etapa de refrigeración intermedia por inyección, en la salida delcompresor de baja presión, del refrigerante líquido proveniente del condensador y acumulador de refrigerante. Este refrigerante líquidoinyectado enfría el refrigerante que entra en el compresor de alta presión.

El circuito también incluye medidas de temperatura y presión en los puntos clave del ciclo, un filtro, un acumulador de refrigerante paraasegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre liquido al compresor.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del rendimiento de un ciclo de refrigeración por compresión de dos etapas.
  2. Análisis de la distribución de las tasas de compresión.
  3. Estudio de la influencia de la temperatura de entrada en un compresor de alta presión sobre el rendimiento de un ciclo de compresión.
  4. Estudio de la influencia de un subenfriamiento adicional del refrigerante.
  5. Representación de un ciclo termodinámico en el diagrama logarítmico p-h.
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R-513a.
  2. Diagrama de entalpía-presión para el refrigerante R-513a.
  3. Estudio y función del evaporador, condensador, válvula de expansión y presostato.
  4. Estudio y función de un acumulador y un separador de líquidos.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TSCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TSCC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
