PSMC Equipo de Separación Magnética, Controlado desde Computador (PC)

11.1.11.- FILTRACIÓN, SEDIMENTACIÓN Y MEZCLADO 13.4.- RECICLAJE
COMPUTER CONTROLLED MAGNETIC SEPARATION UNIT - PSMC

SISTEMAS INNOVADORES

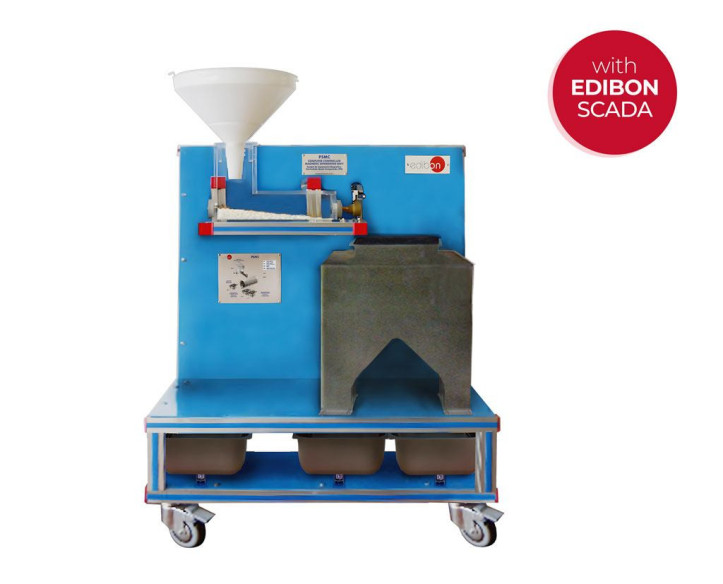

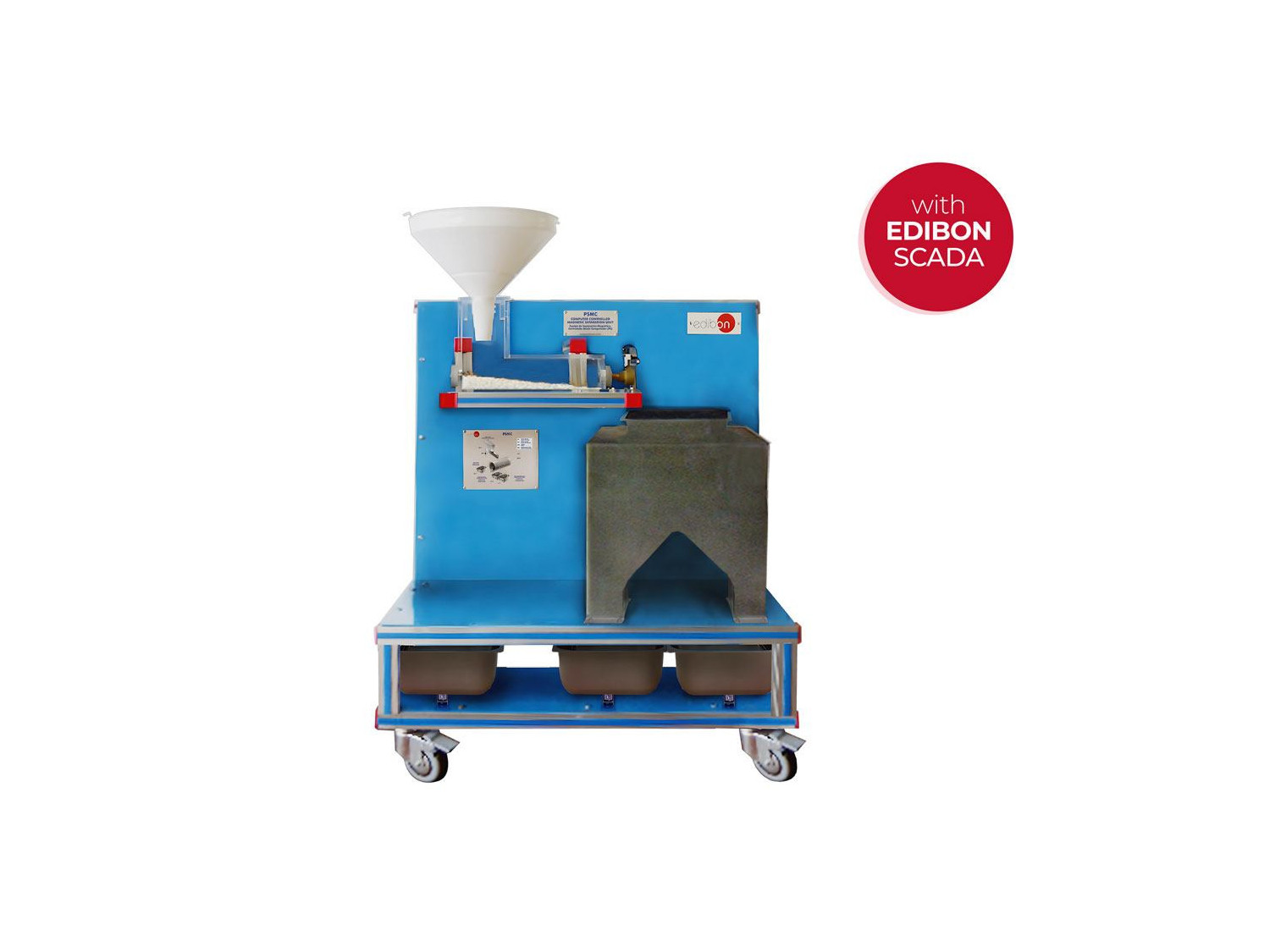

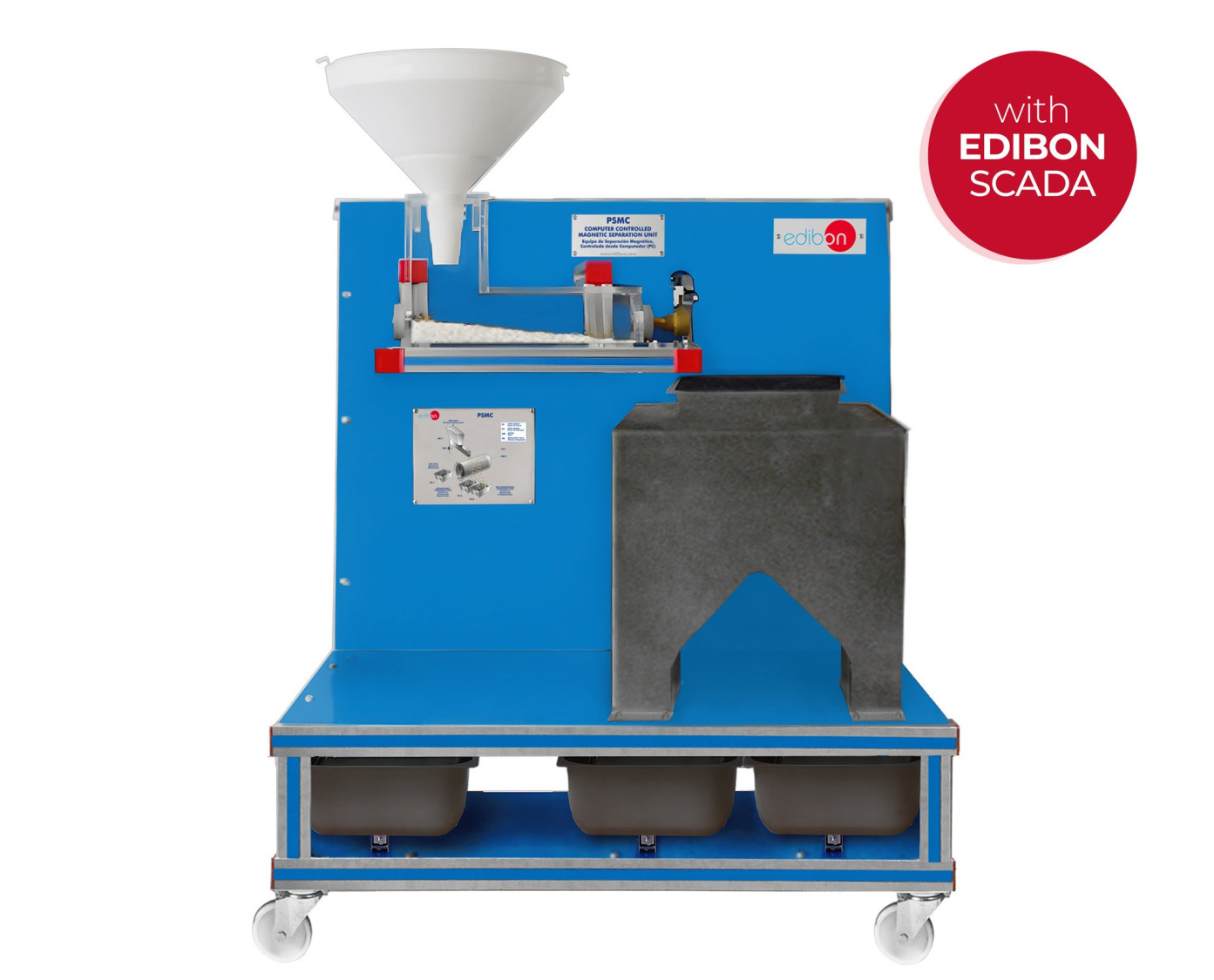

El Equipo de Separación Magnética, Controlado desde Computador (PC), "PSMC", permite comprender el funcionamiento de un tambor rotatorio magnético y con él, clasificar materiales de distinto magnetismo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

13TV
 Laboratorio de Medioambiente para Educación Técnica y Vocacional
13HE
 Laboratorio de Medioambiente para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más

Descripción General

El Equipo de Separación Magnética, Controlado desde Computador (PC), "PSMC", permite comprender el funcionamiento de un tambor rotatorio magnético y con él, clasificar materiales de distinto magnetismo.

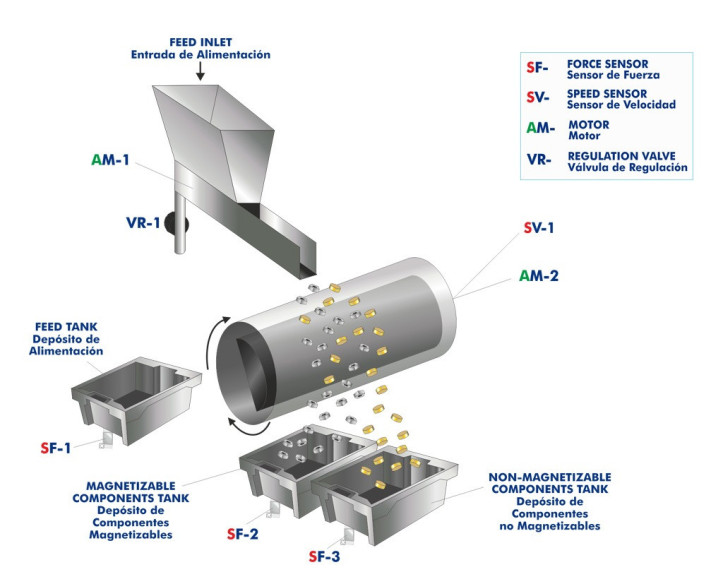

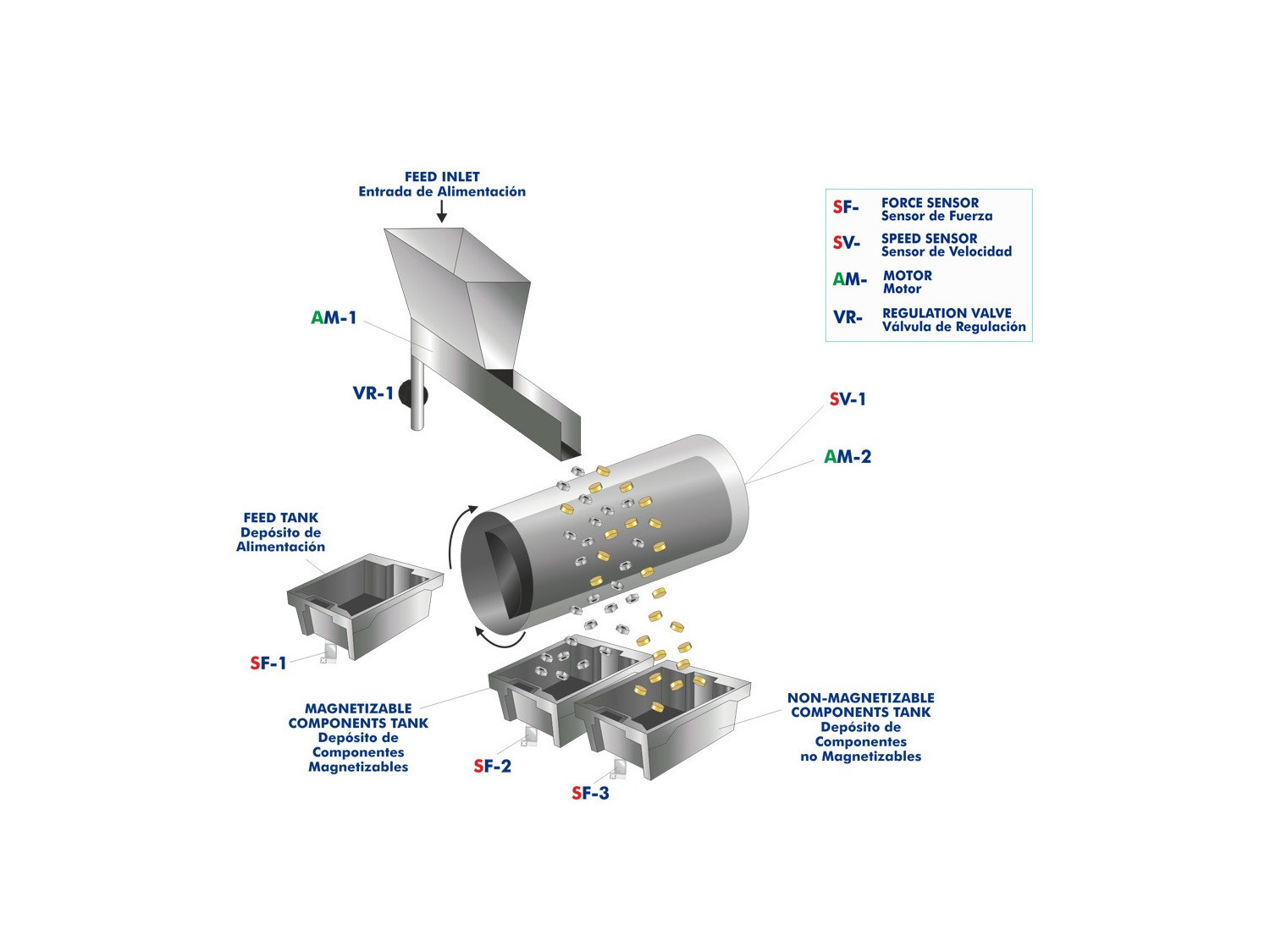

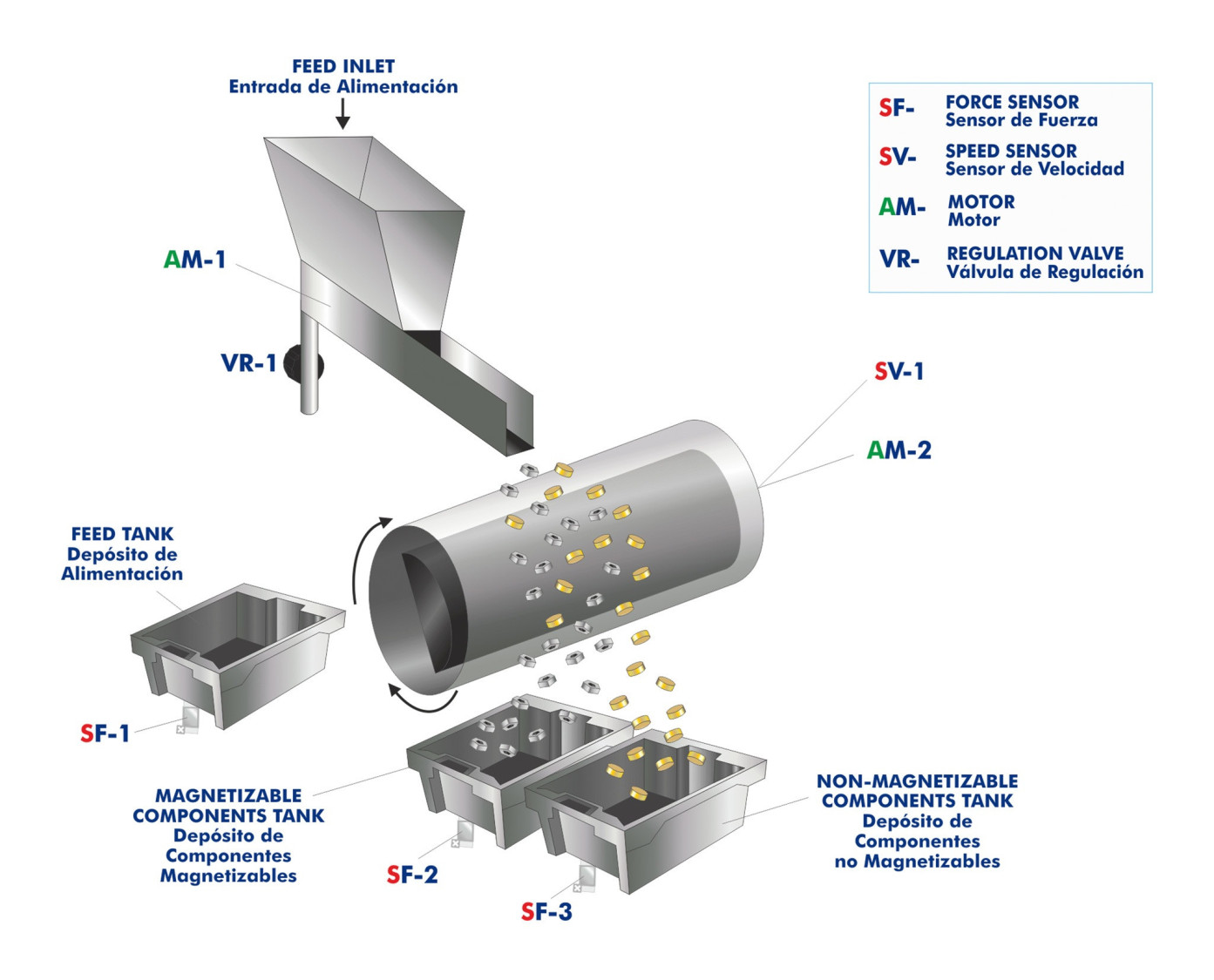

Los componentes principales del equipo son: una tolva de alimentación con una canaleta vibratoria, un tambor rotatorio no magnético y un imán permanente fijado en un área de 180º del tambor rotatorio.

El proceso empieza cuando se introduce el material de alimentación (una mezcla de componentes con distintas propiedades magnéticas) en la tolva, y la canaleta vibratoria lo desplaza hasta la entrada del tambor rotatorio. La canaleta puede controlarse desde computador (PC). Variando la frecuencia de la canaleta vibratoria, la amplitud de la vibración y su distancia de la tolva se controla el caudal de entrada al tambor. Al llegar al tambor, controlado desde computador (PC), los componentes no magnetizables no se ven afectados por el imán permanente y caen al primer depósito. En cambio los componentes magnetizables se adhieren al imán y caen más adelante en otro depósito, cuando están fuera del campo magnético del imán.

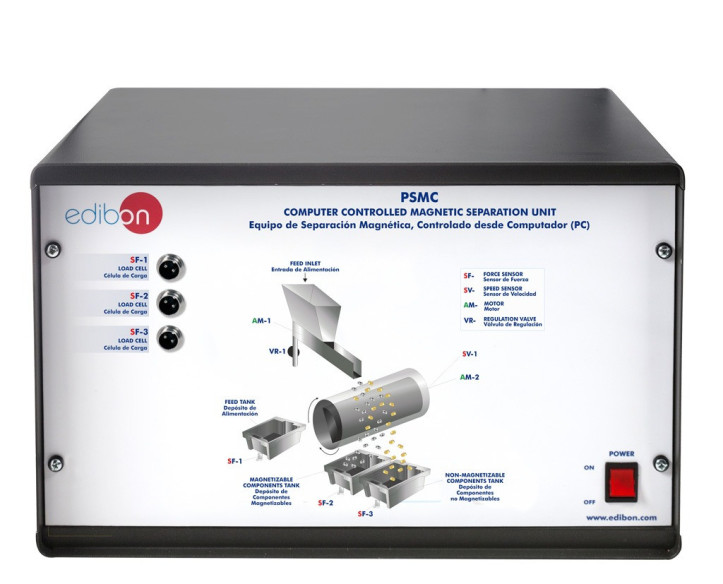

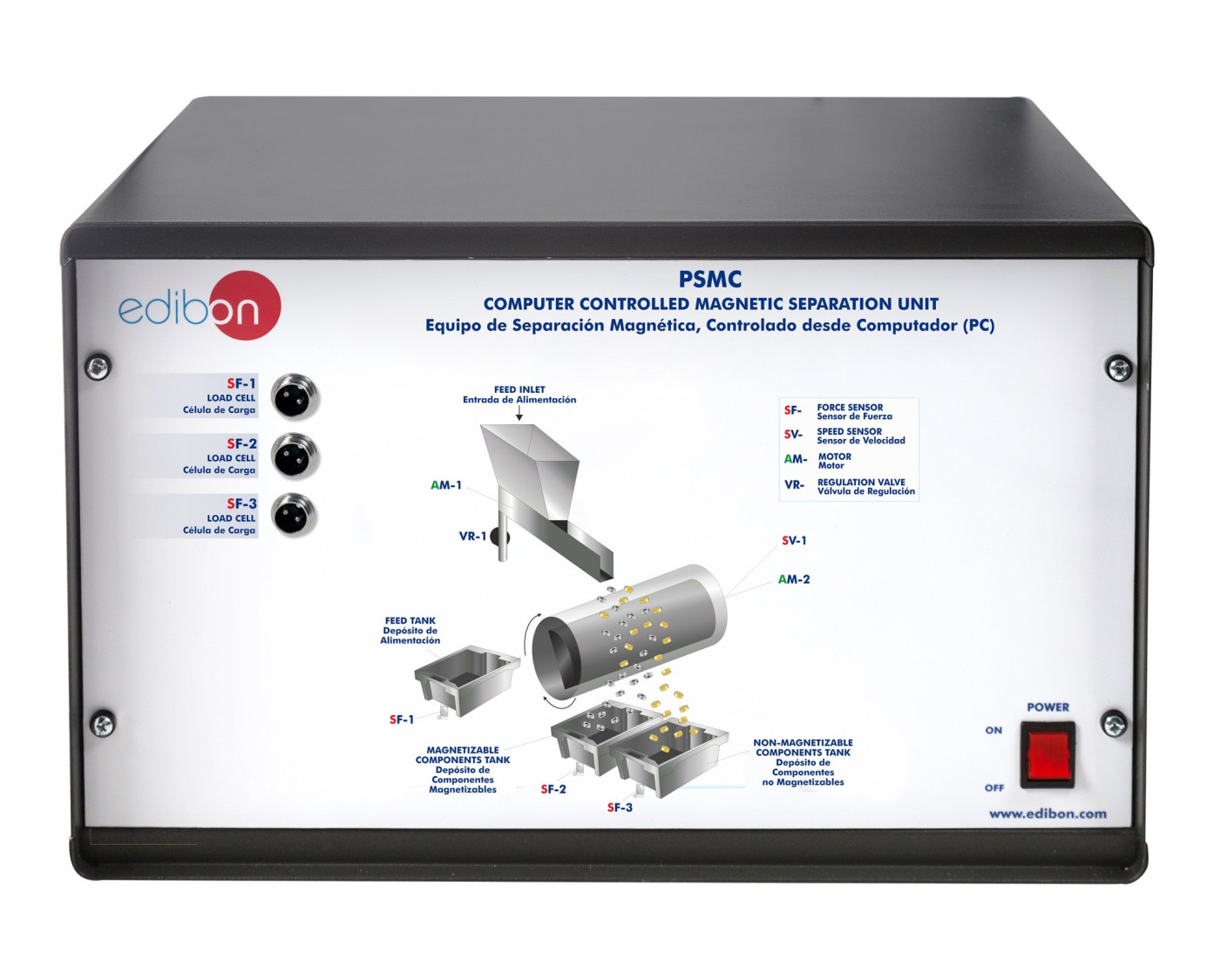

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de las técnicas de separación de mezclas de sólidos con diferentes propiedades magnéticas con un tambor de separación magnética.
  2. Cálculo del balance de masa del material de alimentación.
  3. Eficiencia de la separación en función del caudal de alimentación.
  4. Eficiencia de la separación en función de las proporciones de mezclado del material.
  5. Eficiencia de la separación en función del tipo de material de alimentación.
  6. Variación de la eficiencia de la separación en función del número de revoluciones del tambor.
  7. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PSMC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PSMC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
