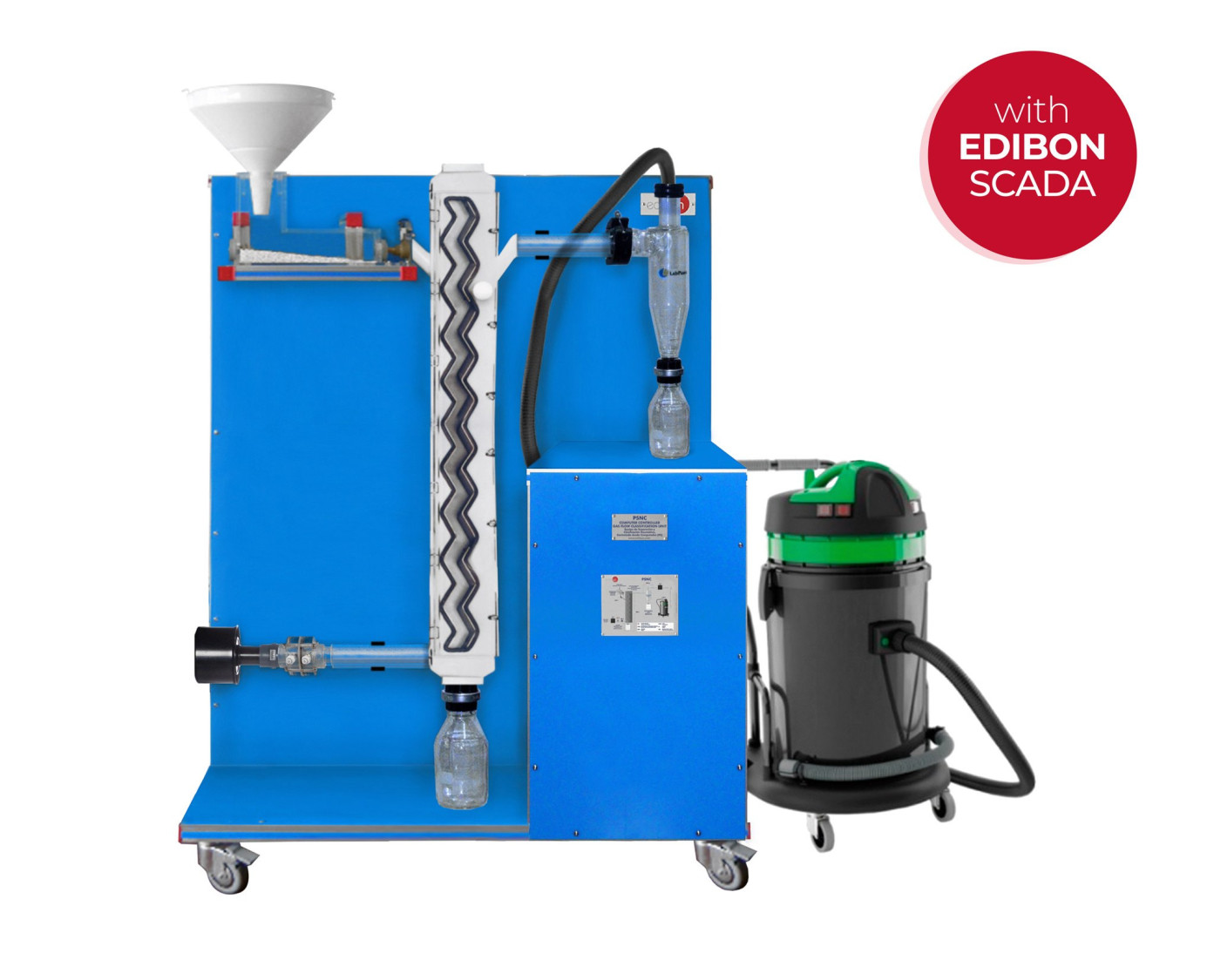

El Equipo de Separación y Clasificación Neumática controlado desde computador (PC), "PSNC", está preparado para la separación de mezclas de sólidos en función del grosor de los componentes gracias a un separador gravimétrico en zigzag.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

13TV
 Laboratorio de Medioambiente para Educación Técnica y Vocacional
13HE
 Laboratorio de Medioambiente para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más

Descripción General

El Equipo de Separación y Clasificación Neumática controlado desde computador (PC), "PSNC", está preparado para la separación de mezclas de sólidos en función del grosor de los componentes gracias a un separador gravimétrico en zigzag. Cuando termina el proceso queda separado el material fino del grueso en dos depósitos diferentes.

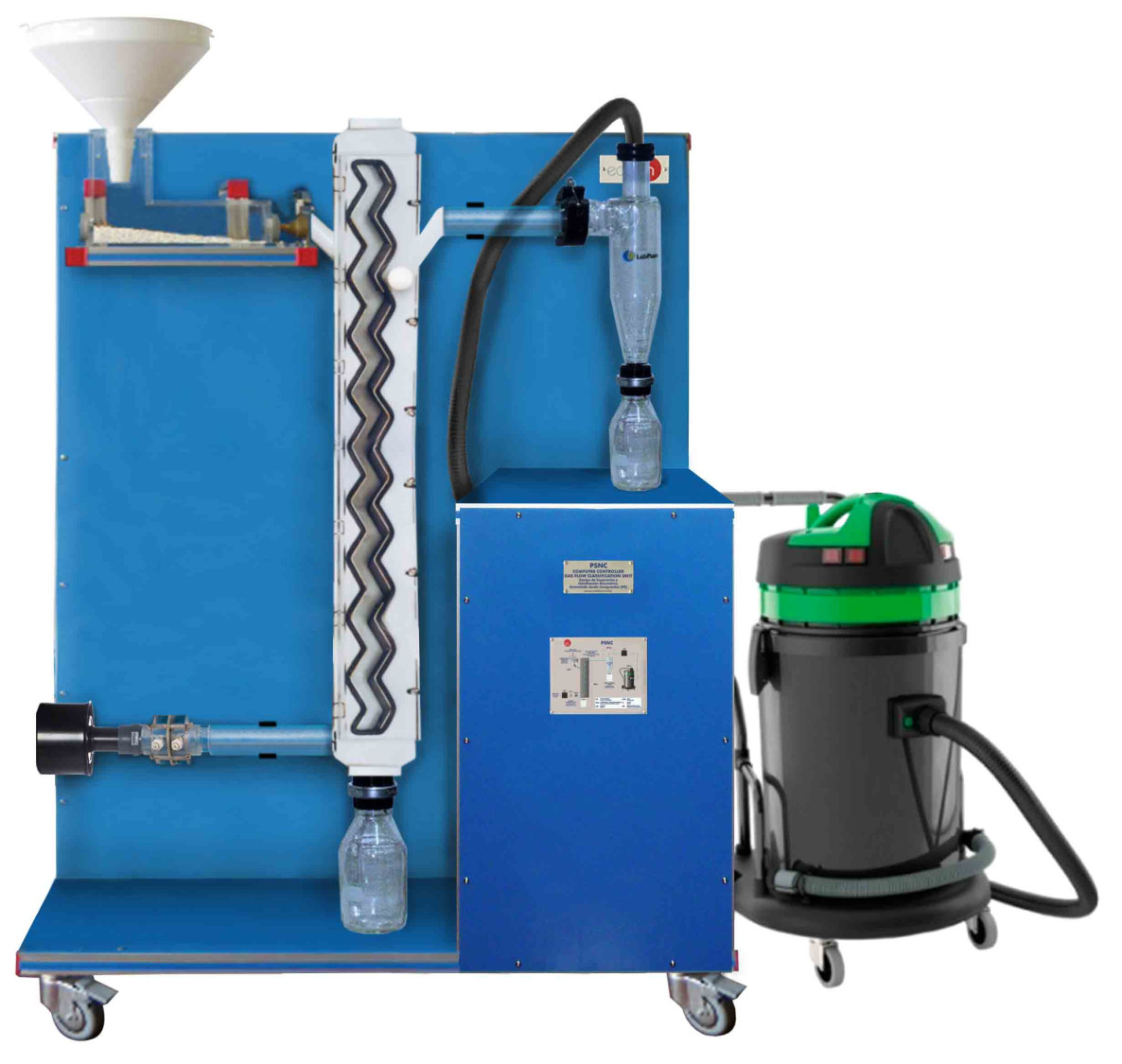

El equipo se divide en distintas secciones: Un depósito de alimentación con una canaleta vibratoria, un separador gravimétrico en zigzag, un ventilador y un separador ciclónico.

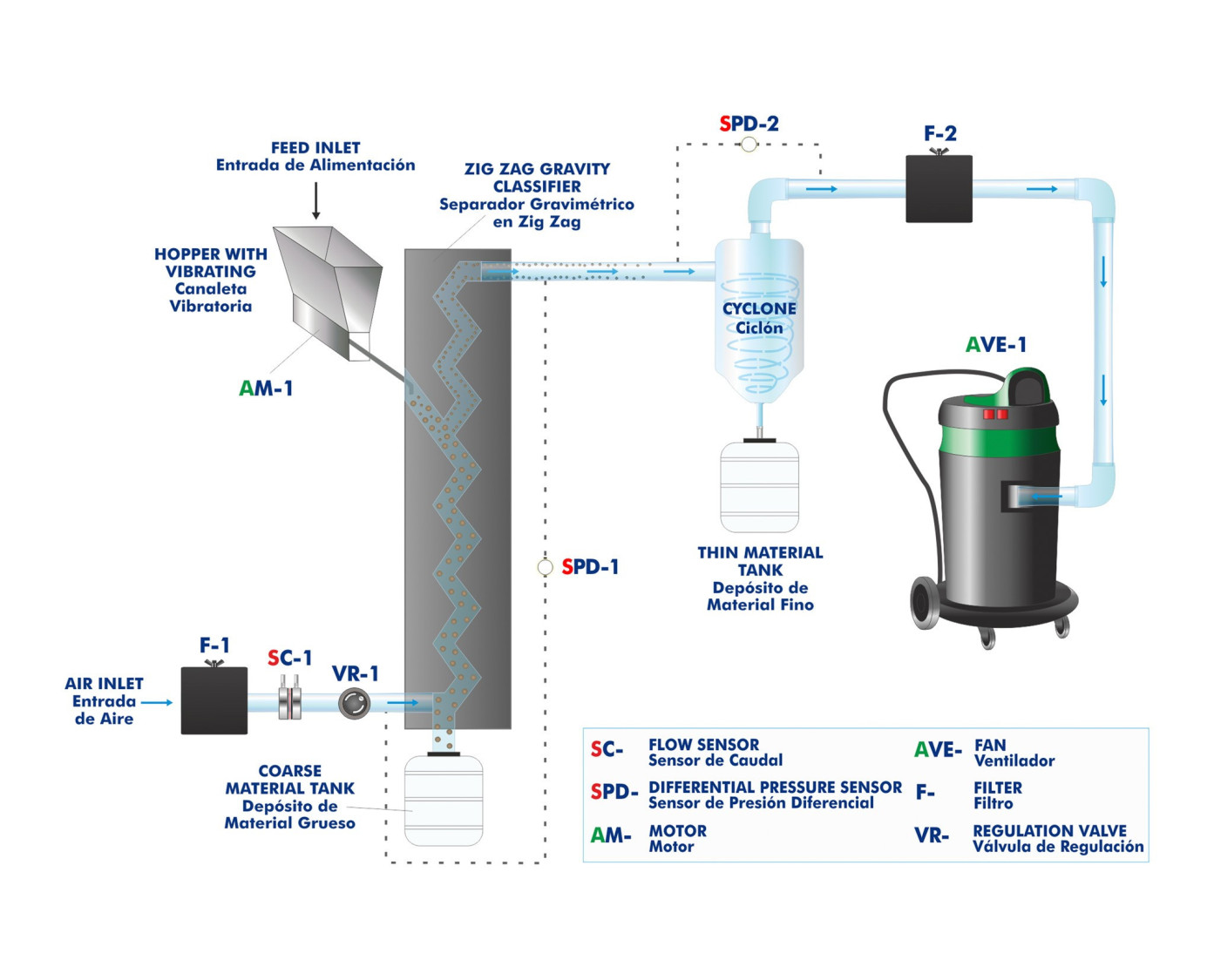

La mezcla inicial de sólidos se introduce al sistema a través de una tolva situada encima de una canaleta vibratoria. La canaleta dosifica el material de alimentación y lo deja pasar a un separador gravimétrico. La canaleta puede controlarse desde computador (PC), y cambiando la distancia entre la tolva y la canaleta o la frecuencia de vibración, se puede cambiar el caudal másico de sólidos. El separador gravimétrico en forma de zigzag, cuenta con pliegues en los que se separa el compuesto gracias a las turbulencias que forma el aire. Al pasar por el separador los componentes finos fluyen con el aire hacia arriba mientras que los gruesos caen por gravedad. Los componentes finos se separan del aire a través de un separador ciclónico que se encuentra a continuación. La corriente de aire está generada por un ventilador conectado al conducto, cuyo caudal se controla desde computador (PC).

Existen sensores de presión para controlar la presión diferencial en las entradas y salidas del separador gravimétrico y del ciclón, y un sensor de caudal a la entrada del aire en el conducto.

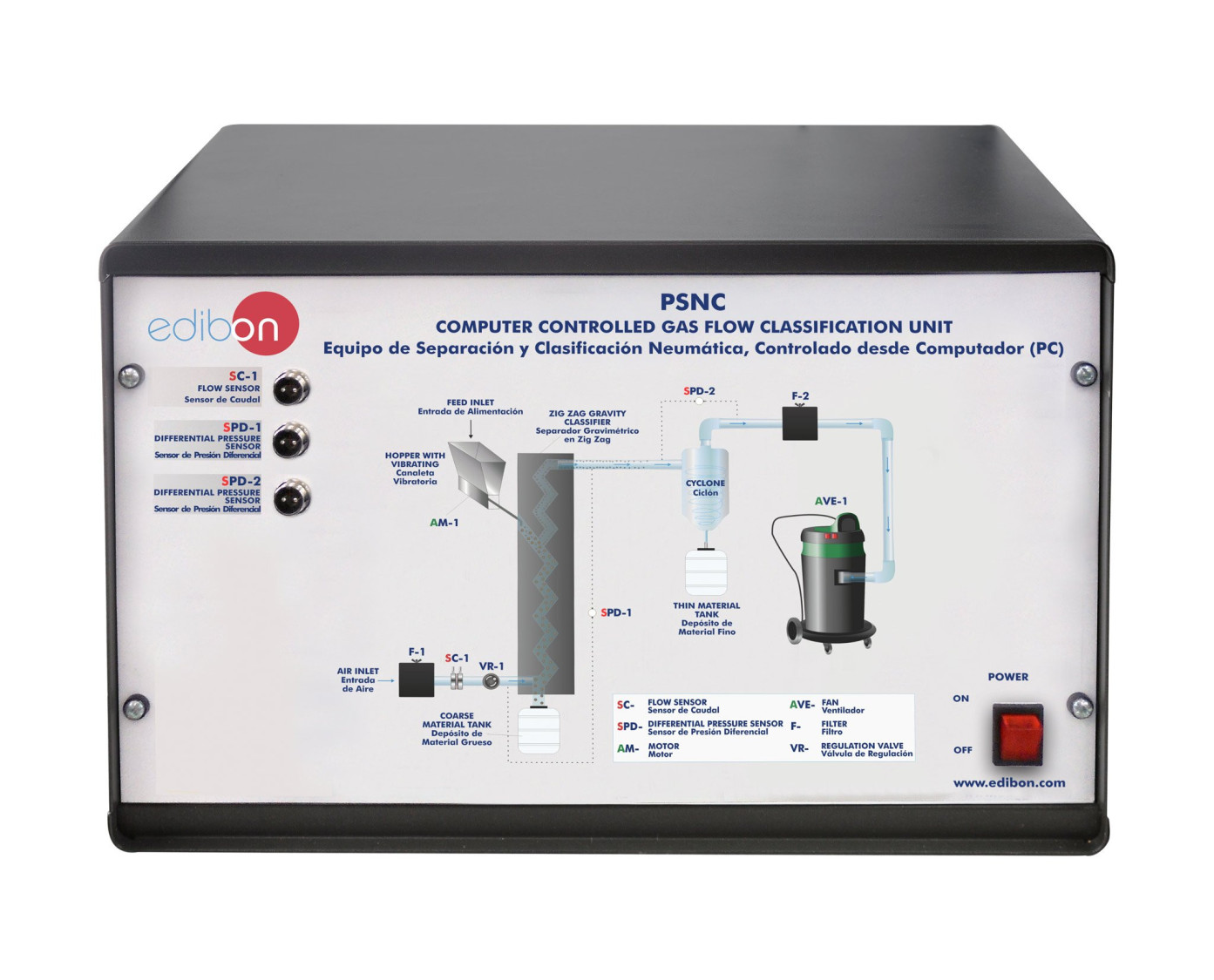

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudiar el proceso de separación neumática y el funcionamiento de un separador en zigzag.
  2. Separación de material fino y material grueso en función del caudal de aire y de la cantidad de mezcla.
  3. Cálculo del balance de masa del material sólido.
  4. Análisis de la calidad de separación.
  5. Estudio de la pérdida de carga en el separador neumático.
  6. Estudio de la pérdida de carga en el ciclón.
  7. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas disponibles con accesorios opcionales.

  1. Clasificación según la proporción de componentes, el tamaño límite de separación y el calibre de separación (con el accesorio opcional MSMB).

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PSNC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PSNC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
