TRANSDUCERS AND INSTRUMENTATION UNIT - SAIT

SISTEMAS INNOVADORES

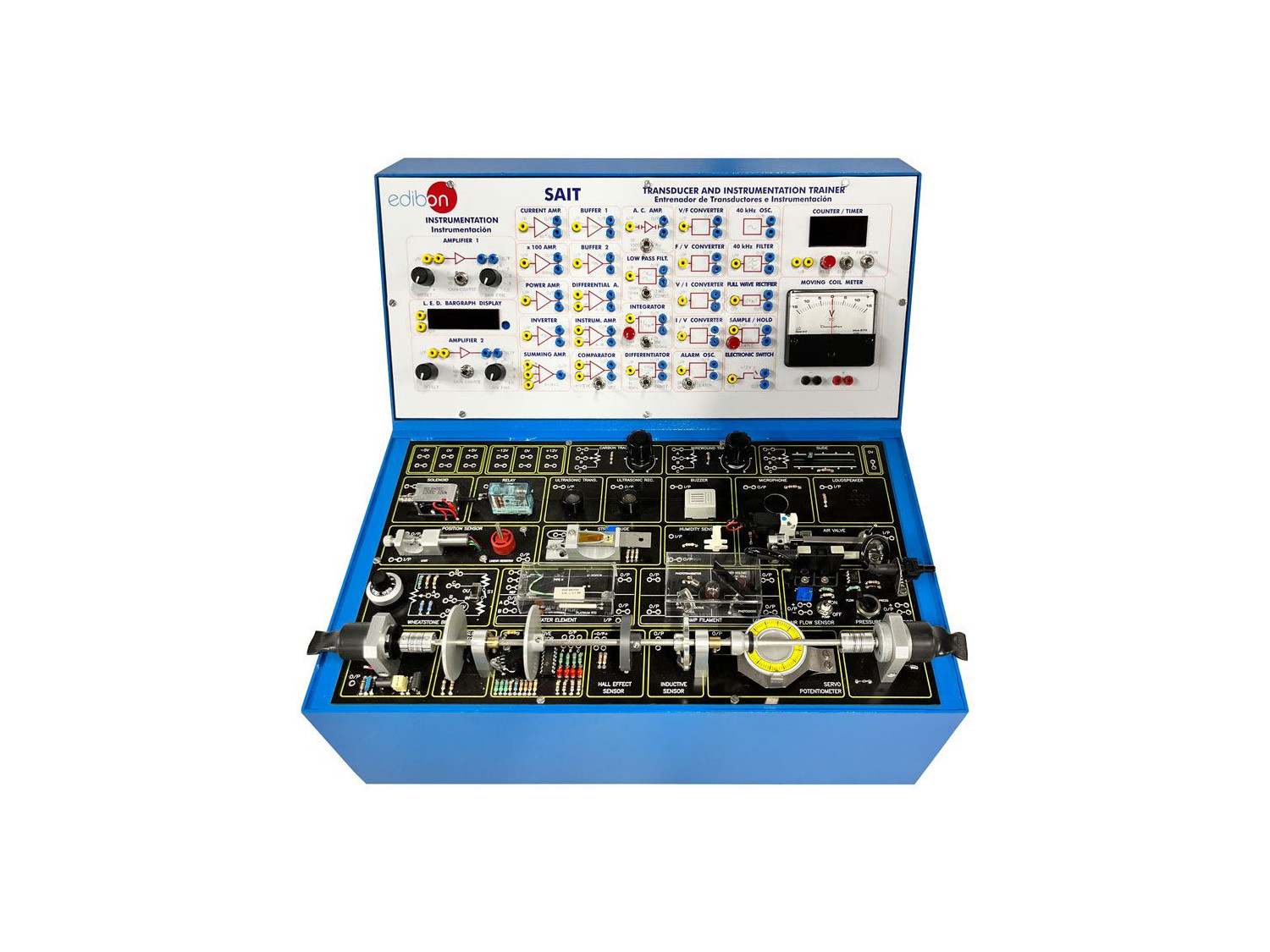

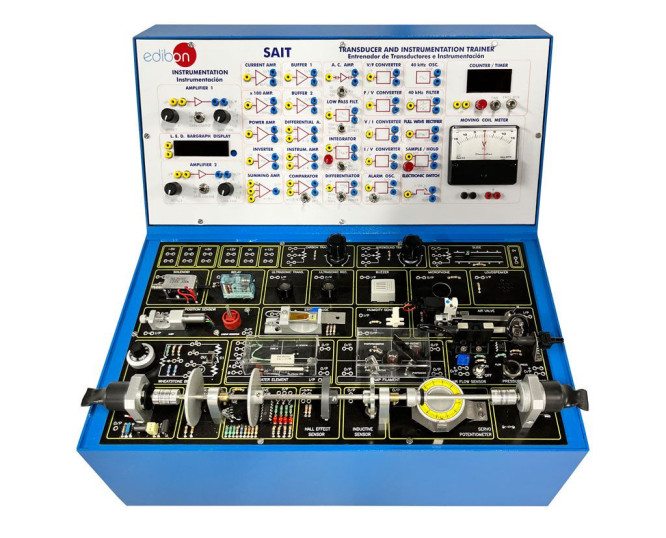

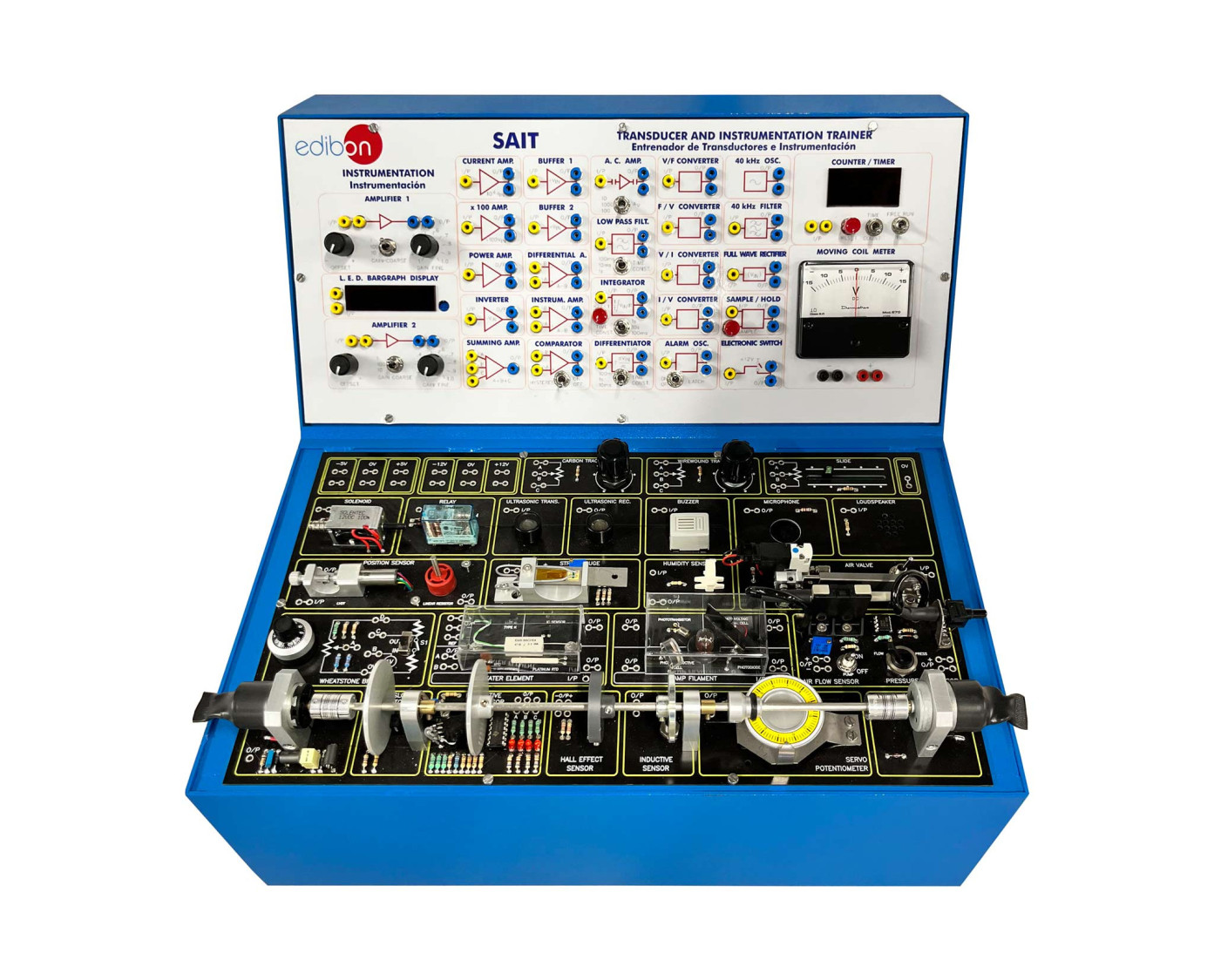

El Equipo de Transductores e Instrumentación, "SAIT", ha sido diseñado por EDIBON para mostrar la mayoría de los dispositivos utilizados en la industria que permiten a los sistemas electrónicos comunicarse con el mundo real, medir variables físicas y controlar procesos industriales.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
EMSK

KIT de Desarrollo para Simulación de Circuitos de EDIBON, Powered by NI LabVIEW™

Laboratorios

2TV
 Laboratorio de Electrónica para Educación Técnica y Vocacional
2HE
 Laboratorio de Electrónica para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

El Equipo de Transductores e Instrumentación, "SAIT", ha sido diseñado por EDIBON para mostrar la mayoría de los dispositivos utilizados en la industria que permiten a los sistemas electrónicos comunicarse con el mundo real, medir variables físicas y controlar procesos industriales.

Se trata de una equipo con una distribución lógica de sus componentes que facilita la rápida comprensión de los elementos que lo componen, todo ello alojado en una base sólida con la fuente de alimentación incorporada.

Transductores de Entrada:

Estos convierten una señal analógica en eléctrica y nos permiten hacer una evaluación de estos transductores, con sus características, ajustes y aplicaciones prácticas.

Transductores de Salida:

Convierten una señal eléctrica en analógica y nos permiten hacer una evaluación de estos transductores, características, ajustes y aplicaciones prácticas.

Circuitos de Acondicionamiento de Señales:

Permiten la realización de un profundo estudio y análisis de los numerosos circuitos y acondicionadores de señales incluidos, además de las propiedades particulares de: amplificadores, circuitos convertidores de señal, comparadores, filtros y circuitos que realizan operaciones matemáticas.El alumno debe cablear el circuito para realizar las prácticas. Las conexiones son de 2 mm. El alumno se familiarizará con las conexiones de estos transductores.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Descripción de Sistemas de Control Básico.

Características del Sistema de Control:

  1. Características de un sistema de control de temperatura ON/OFF.
  2. Características de un sistema ON/ OFF de Iluminación.
  3. Investigación de las características de un Sistema de Control Posicional.
  4. Control Proporcional.
  5. Control Proporcional+Integral.
  6. Control Proporcional+Derivado.
  7. Control Proporcional+Integral+Derivado.
  8. Características de un Sistema de Control de Velocidad.
  9. Funcionamiento en Lazo Abierto.
  10. Funcionamiento en Lazo Cerrado, Control Proporcional.
  11. Control Proporcional+Integral.
  12. Control Proporcional+Integral+Derivado.

Dispositivos de visualización:

  1. Aplicación del temporizador/contador como medidor de tiempo.
  2. Aplicación del temporizador/contador como simple contador.
  3. Aplicación del temporizador/contador como cuentarrevoluciones o frecuencímetro.
  4. Características de una unidad de visualización de barra gráfica L.E.D.
  5. Características de un medidor de bobina móvil.
  6. Comparación de los medidores digital, de barra gráfica y de bobina móvil.
  7. Ampliar el índice de tensión del medidor B. M.

Transductores de Resistencia variable en disposición angular o lineal:

  1. Variación de la tensión de salida para un potenciómetro usado como transductor de posición.
  2. El Buffer como compensador del efecto de la carga en la tensión de salida de un potenciómetro.
  3. Servopotenciómetro. Variación de la tensión de salida en función y de su posición.
  4. Medida de la Resistencia usando un circuito Puente de Wheatstone.
  5. Medida de la tensión usando procedimientos de "Balance Nulo"(Método 1).
  6. Medida de tensiones usando procedimientos de "Balance Nulo" (Método 2). Medida de tensiones menores que la tensión normal disponible.
  7. Medida de tensiones usando procedimientos de "Balance Nulo" (Método 2). Medida de tensiones mayores que la tensión normal.

Transductores para Aplicaciones de Medida de la Temperatura:

  1. Características de un circuito integrado de temperatura.
  2. Construcción de un termómetro digital utilizando las ventajas del ENTRENADOR DE TRANSDUCTORES.
  3. Características de un Transductor de Platino de Resistencia Dependiente de la Temperatura (T.D.R.).
  4. El Termistor N.T.C. (Coeficiente de Temperatura Negativo) .
  5. Características de un Termistor N.T.C. (Método de medida de la resistencia) .
  6. Características del Termistor N.T.C. usado en un circuito de alarma (doble termistor).
  7. Características de un Termopar Tipo "K".

Transductores para Aplicaciones de Medida de luz:

  1. Características de una célula fotovoltaica.
  2. Características de un fototransistor.
  3. Detector de intensidad luminosa.
  4. El P.I.N. Fotodiodo.
  5. Características de un P.I.N. Fotodiodo.

Transductores de Posición Lineal

  1. Características de un Transformador Diferencial de Variable Lineal (LVDT).
  2. Características de una resistencia variable.
  3. Características de un transductor extensiométrico.

Transductores para Aplicaciones de Medida Ambientales:

  1. Características de un caudalímetro.
  2. Características de un sensor de presión.
  3. Características de un sensor de humedad.

Transductores para Velocidad Rotacional y Aplicaciones de Medidas de Posición:

  1. Características de un transductor optoelectrónico ranurado y su aplicación para medida de conteo y velocidad.
  2. Características de los optotransductores reflexivos y el disco del código Gray.
  3. Características de un transductor inductivo.
  4. Características de un transductor de efecto Hall.
  5. Características de un tacogenerador de imán permanente de C.C.

Transductores para la Medida del Sonido:

  1. Características del micrófono dinámico.
  2. Características del receptor ultrasónico.

Transductores de Salida de Sonido:

  1. Características del altavoz con bobina móvil.
  2. Características de un zumbador (Buzzer).

Transductores de Salida para el Movimiento Lineal o Angular:

  1. Características de un solenoide de C.C.
  2. Características de un relé de C.C.
  3. Características de una electroválvula de aire.
  4. Características de un motor de imán permanente.

Circuitos Acondicionadores de Señales:

  1. Características de los amplificadores de corriente continua 1, 2 x100.
  2. Características de un amplificador de corriente y la aplicación de un buffer amplificador.
  3. Características de los amplificadores de potencia y Buffer.
  4. Características de un amplificador inversor.
  5. Características de un amplificador Diferencial.

Circuitos Convertidores de Señal:

  1. Características de un convertidor de tensión a corriente.
  2. Características de un convertidor de corriente a tensión.
  3. Características de un convertidor de tensión a frecuencia.
  4. Características de un convertidor de frecuencia a tensión.
  5. Característics de un Rectificador de Onda Completa.

Comparadores, Osciladores y Flitros:

  1. Características de un comparador.
  2. Características de un circuito de oscilador de alarma.
  3. Características de un interruptor electrónico.
  4. Características del oscilador de 40 kHz.
  5. Características de los filtros.

Circuitos que realizan Operaciones Matemáticas:

  1. Características de un amplificador Sumador.
  2. Características de un integrador.
  3. Características de un circuito Diferenciador.
  4. Características de un circuito Sample and Hold.
Ver más
