TCEB Equipo de Transferencia de Calor en Ebullición

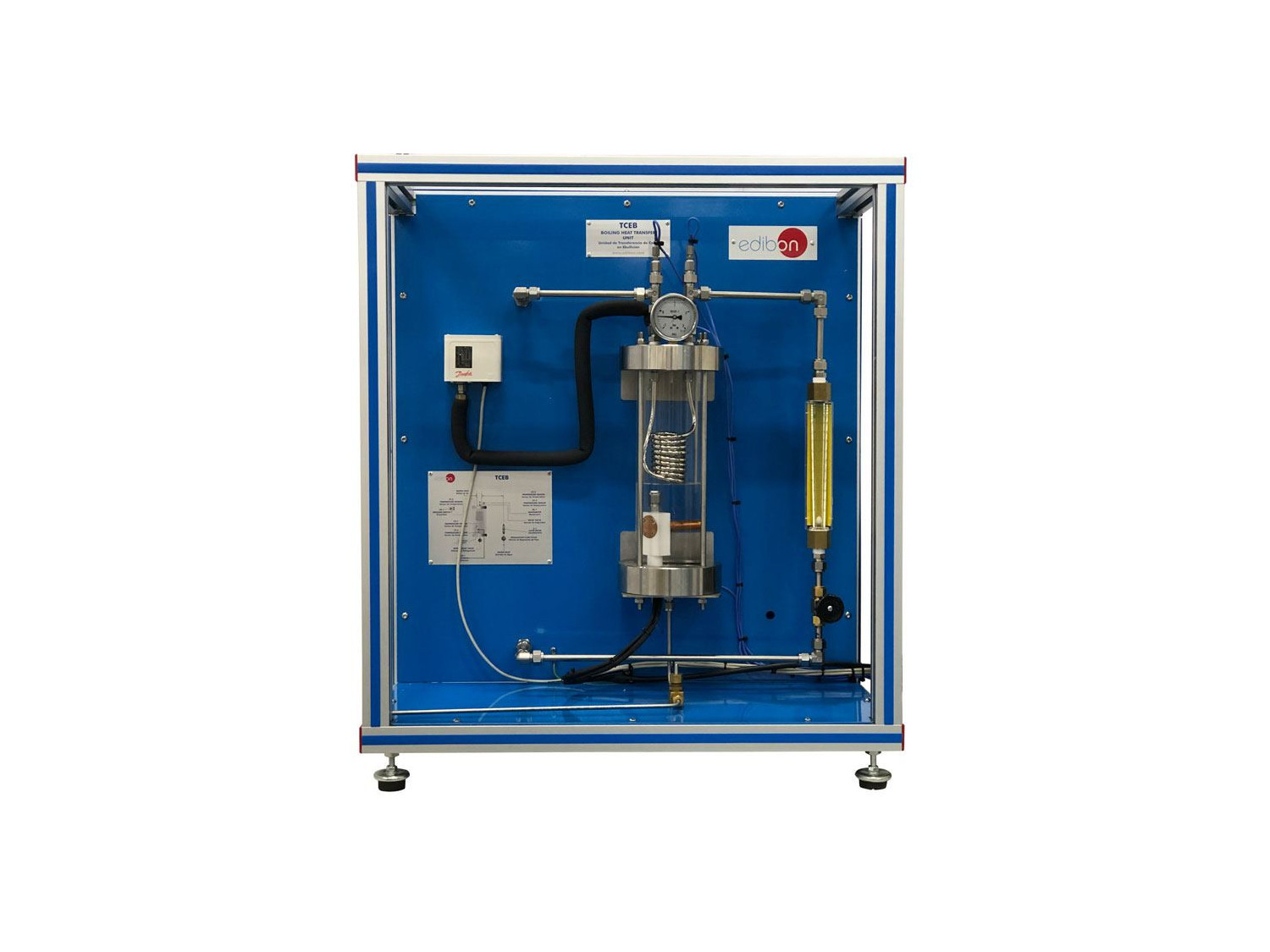

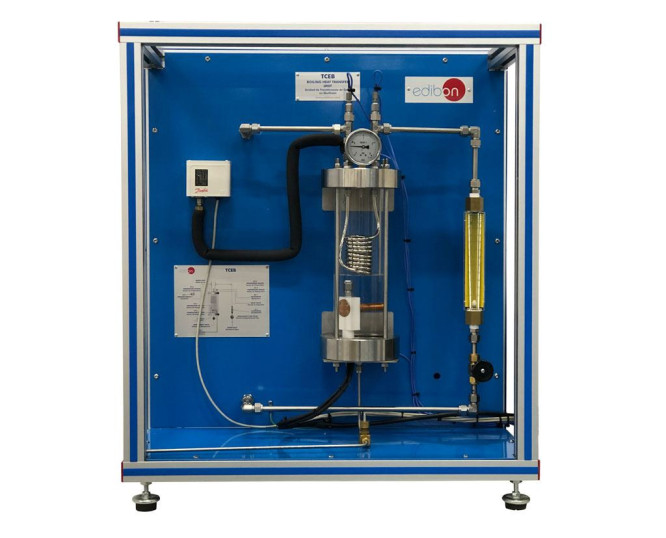

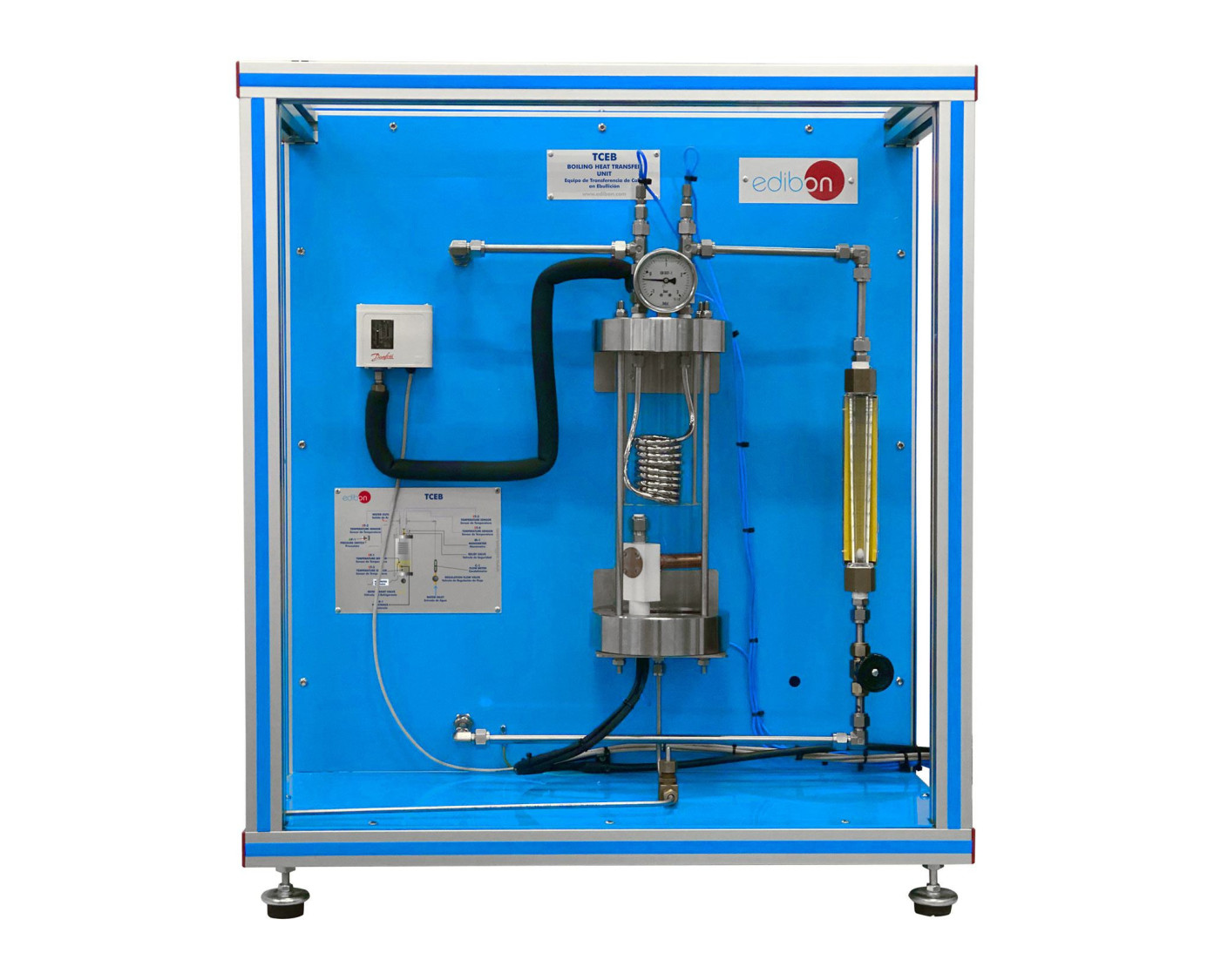

El Equipo de Transferencia de Calor en Ebullición, "TCEB", consiste en una resistencia montada horizontalmente dentro de una cámara vertical de vidrio sumergida en refrigerante. Esta resistencia se conecta a un manguito de cobre cilíndrico que está en contacto con el líquido refrigerante. A este cilindro conductor se le acopla un sensor de temperatura de contacto, que medirá la temperatura de la superficie caliente. Por otro lado, disponemos de un segundo sensor de temperatura que mide la temperatura del refrigerante.

La potencia eléctrica consumida por la resistencia se controla desde la consola electronica y medida por un vatímetro.

El condensador está ubicado en el extremo superior de la cámara. Es un tubo en forma de serpentín hecho de cobre niquelado a través del cual circula agua refrigerante. El serpentín condensa el vapor generado por la resistencia y el líquido formado retorna al fondo de la cámara para su re-evaporación.

El calor transferido puede obtenerse gracias a dos sensores de temperatura, ubicados a la entrada y a la salida de agua del serpentín, y que junto con un caudalímetro nos permite obtener el calor cedido al agua por el refrigerante.

El equipo incluye un manómetro que indica la presión en el condensador, una válvula de purga para la eliminación o entrada de aire en la cámara y un presostato de baja presión como control de seguridad.
