Descripción General

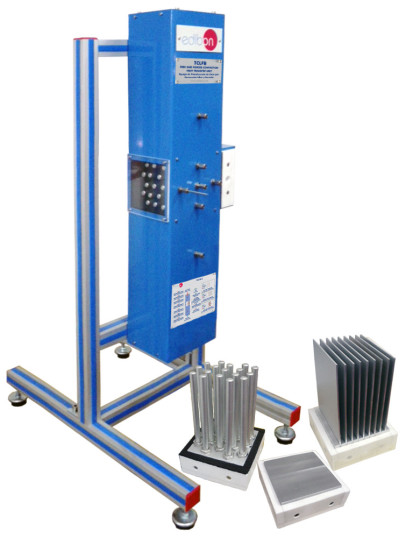

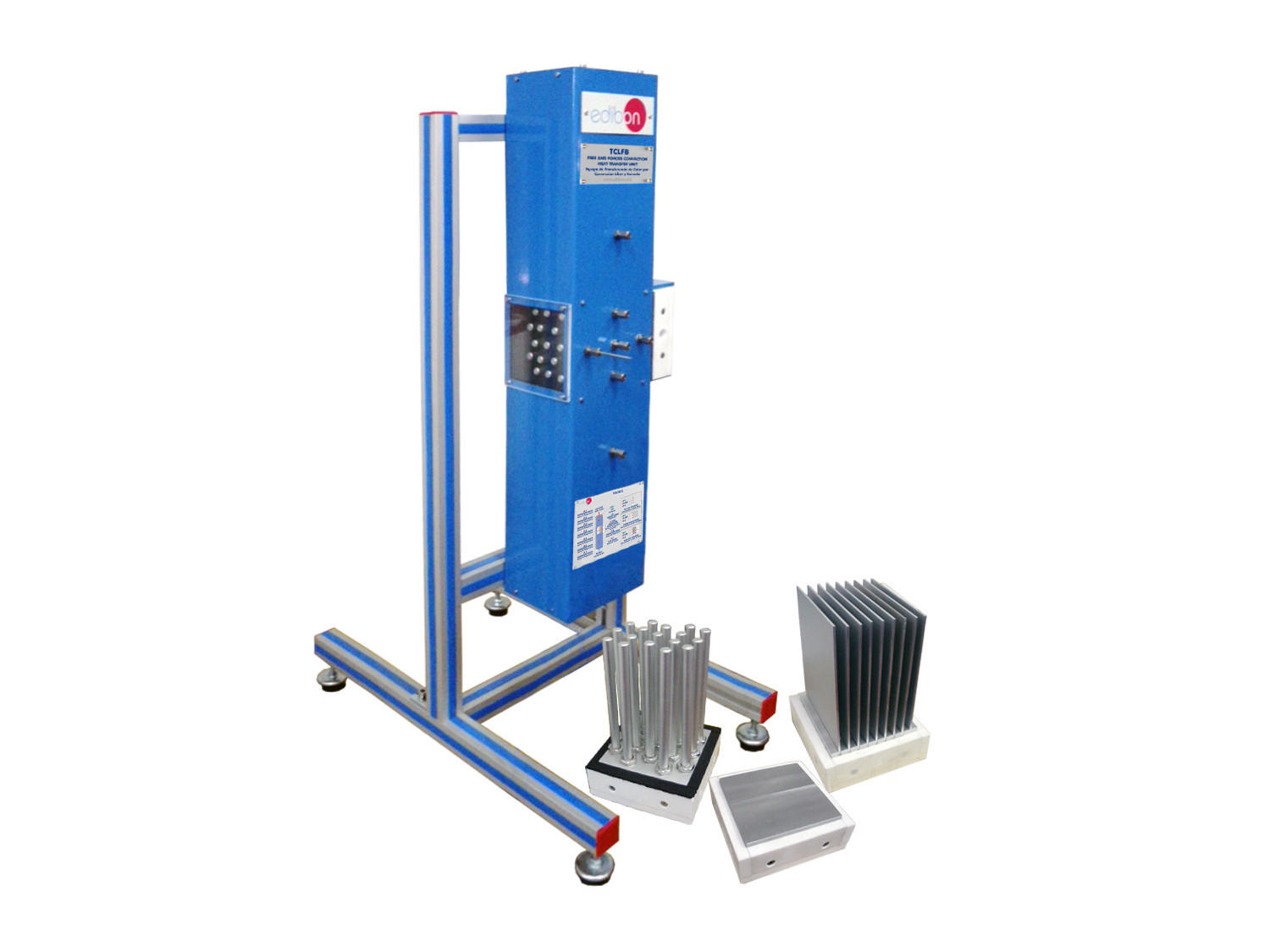

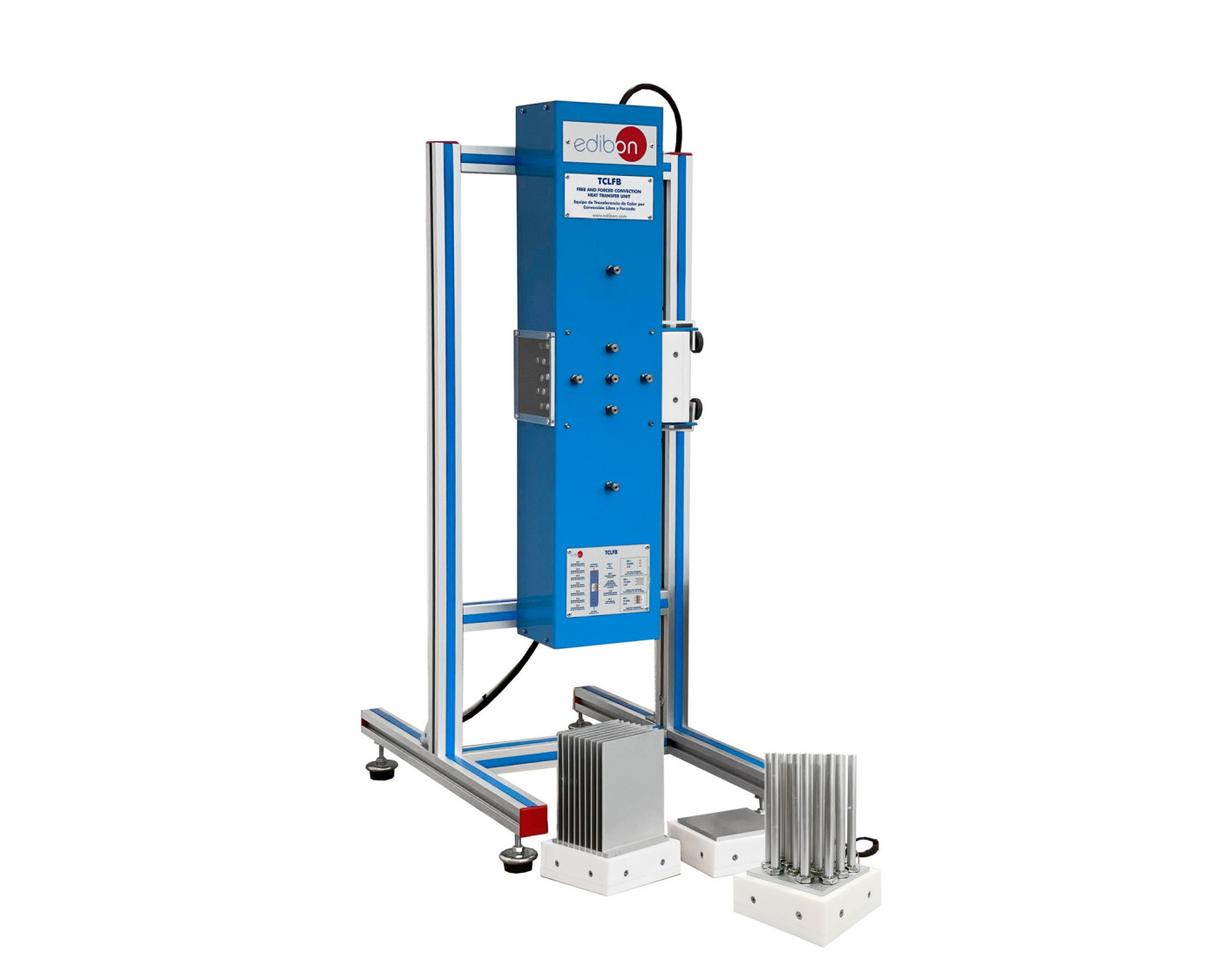

El Equipo de Transferencia de Calor por Convección Libre y Forzada, "TCLFB", permite estudiarel rendimiento de distintos intercambiadores, analizando los coeficientes de transmisión decalor de cada uno de los intercambiadores expuestos a diferentes caudales de aire.

Un ventilador situado en la parte superior del túnel permite controlar el caudal de aire queatraviesa el túnel.

Una consola eléctrica contiene circuitos de control para medición de temperaturas, controleléctrico, alimentación eléctrica y control de velocidad del ventilador.

El caudal de aire se mide con un sensor de caudal colocado en la parte inferior del túnel.

El equipo permite realizar un estudio de la transmisión de calor en tres tipos diferentes deintercambiadores:

  • Intercambiador plano.
  • Intercambiador de espigas.
  • Intercambiador de aletas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de los principios fundamentales de la convección libre y forzada.
  2. Comparación entre convección libre y forzada.
  3. Convección libre en superficies planas.
  4. Convección forzada en superficies planas.
  5. Dependencia de la transmisión del calor con la temperatura.
  6. Dependencia de la transmisión del calor con la velocidad del fluido.
  7. Dependencia de la transmisión del calor con la geometría del intercambiador.
  8. Distribución de temperatura en las superficies adicionales.
  9. Estudio de la ventaja del uso de superficies espigadas y aleteadas en la transmisión de calor en convección libre.
  10. Estudio de la ventaja del uso de superficies espigadas y aleteadas en la transmisión de calor en convección forzada.
  11. Estudio comparativo entre la convección libre de una superficie horizontal y una superficie vertical.
  12. Determinación del número de Reynolds y Nusselt.
