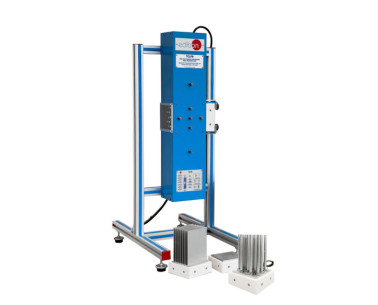

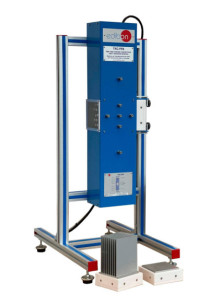

El Equipo de Transferencia de Calor por Convección Libre y Forzada, Controlado desde Computador (PC), "TCLFC", permite estudiar el rendimiento de distintos intercambiadores, analizando los coeficientes de transmisión de calor de cada uno de los intercambiadores expuestos a diferentes caudales de aire.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

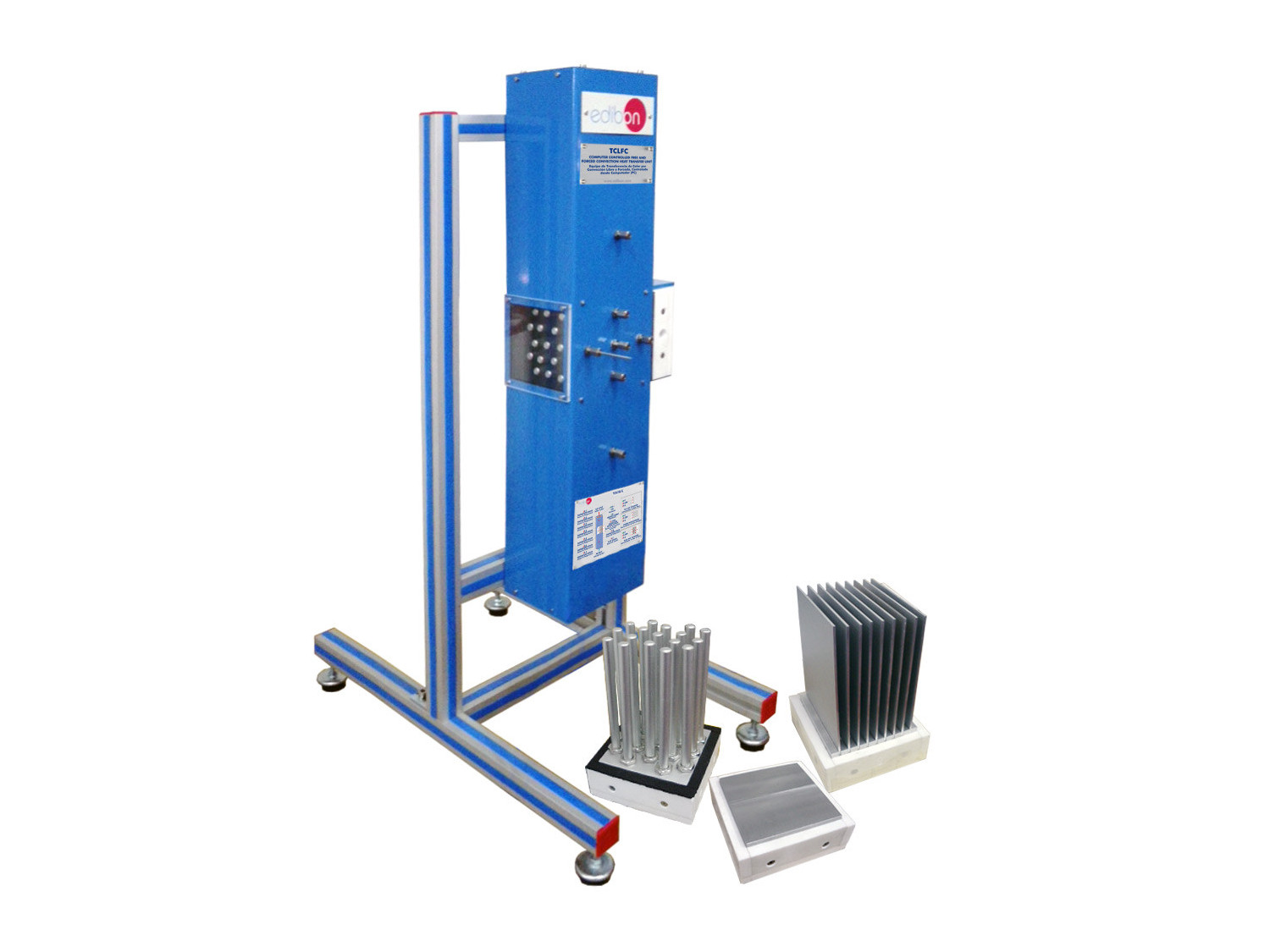

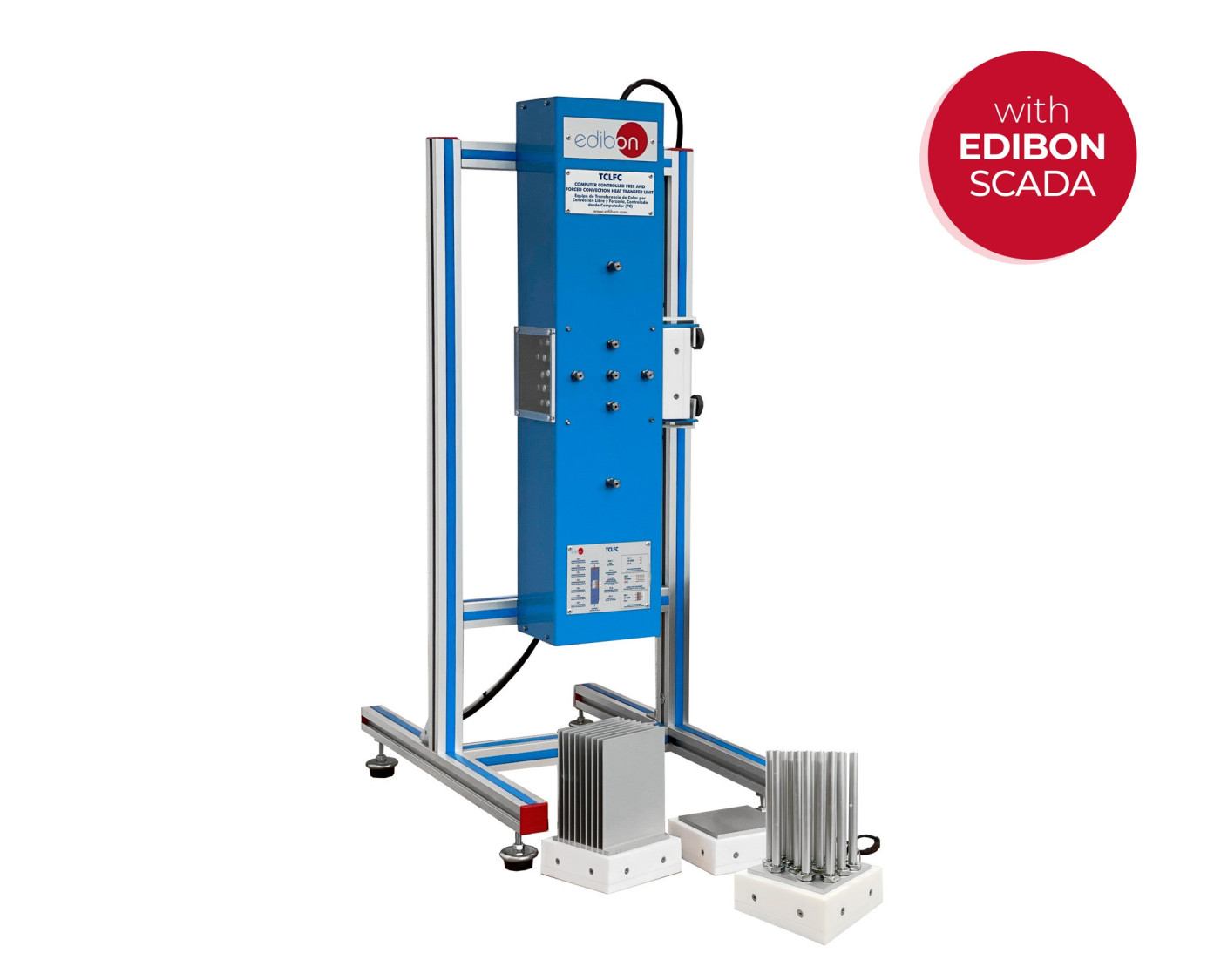

El Equipo de Transferencia de Calor por Convección Libre y Forzada, Controlado desde Computador (PC), "TCLFC", permite estudiar el rendimiento de distintos intercambiadores, analizando los coeficientes de transmisión de calor de cada uno de los intercambiadores expuestos a diferentes caudales de aire.

Un ventilador situado en la parte superior del túnel permite controlar el caudal de aire que atraviesa el túnel.

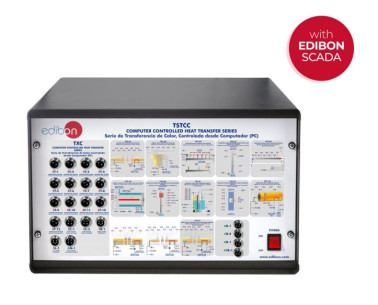

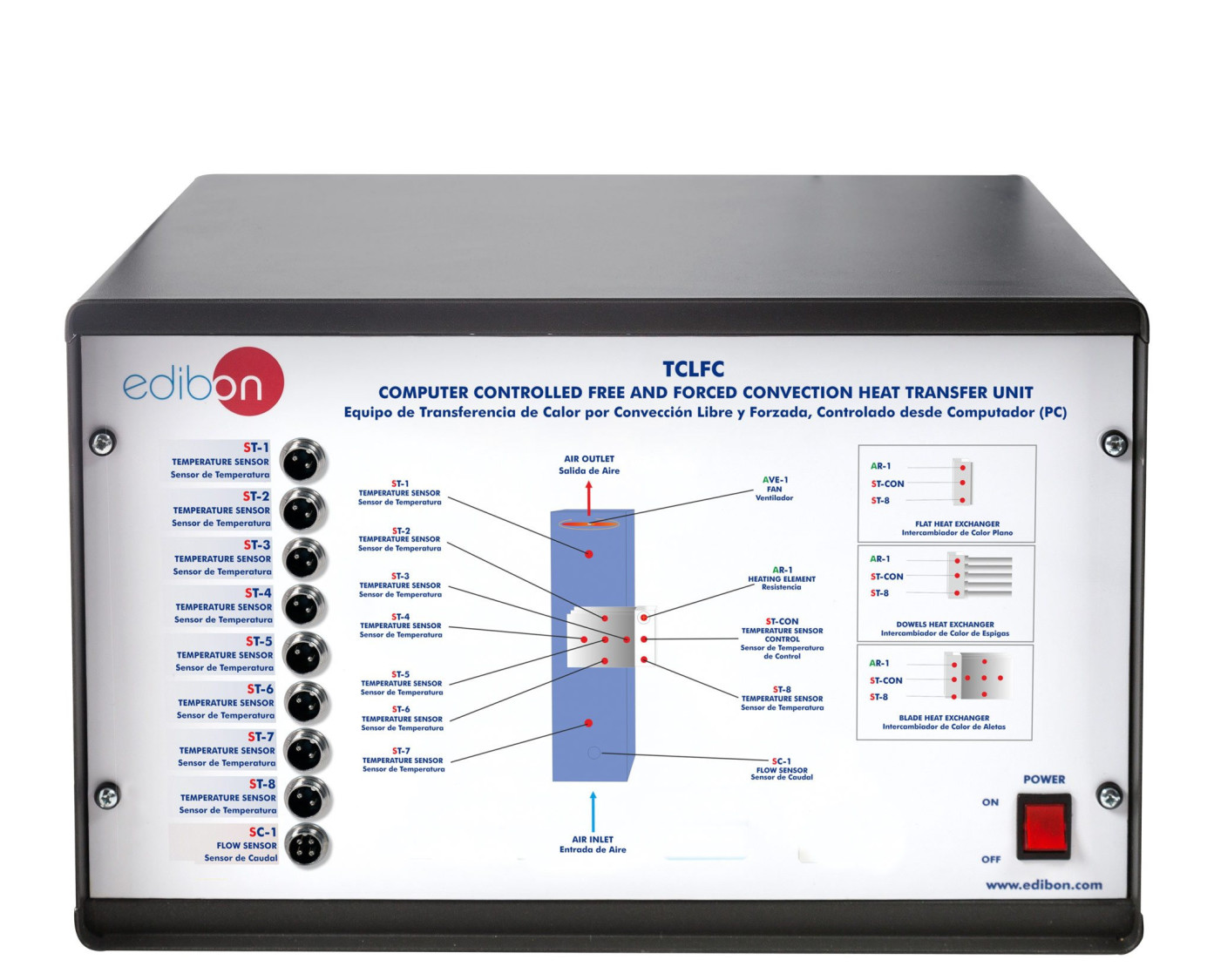

Una caja-interface de control conectable a un computador (PC) contiene circuitos de control para medición de temperaturas, control eléctrico, alimentación eléctrica y control de velocidad del ventilador.

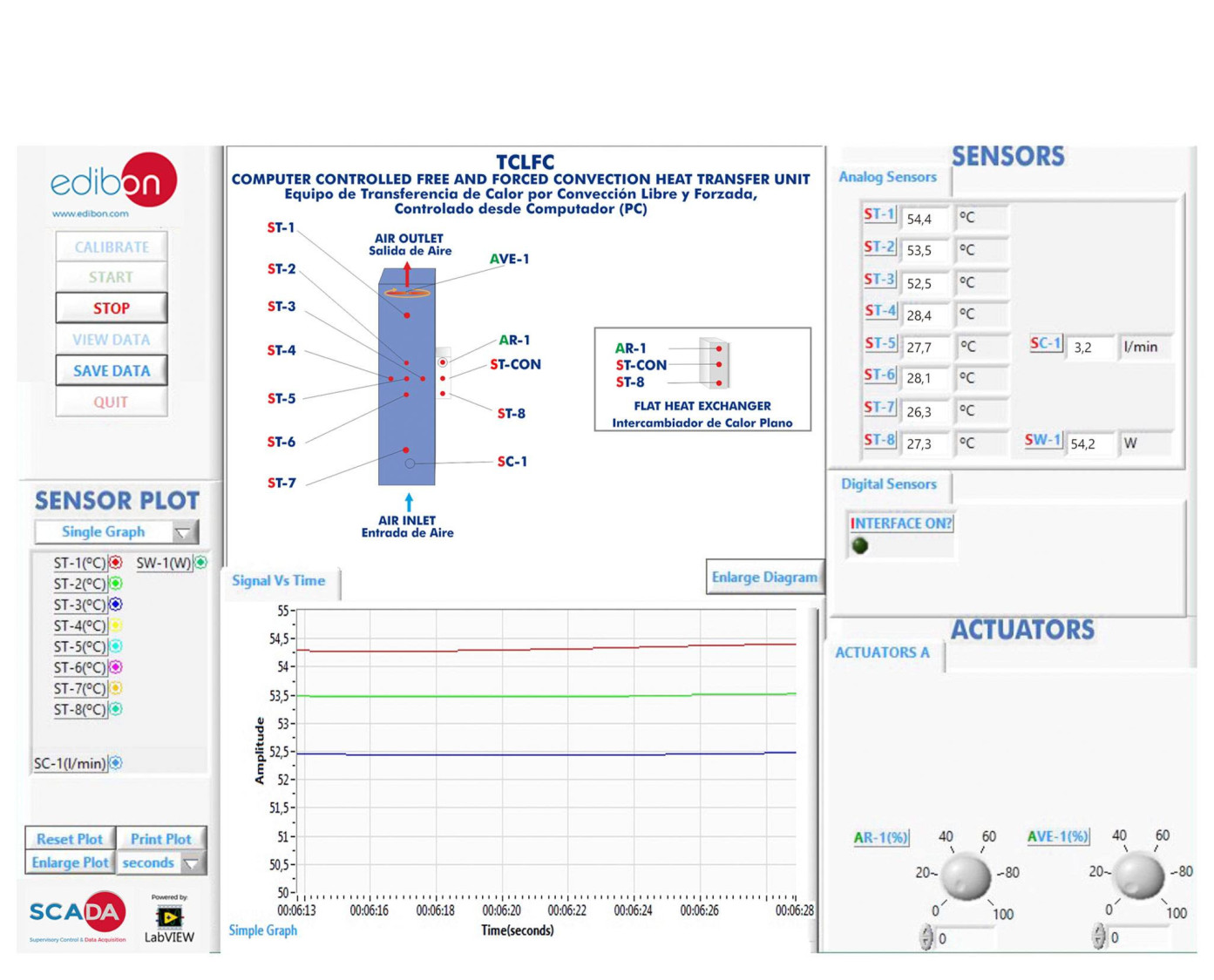

La interface proporciona una salida al computador (PC) en el que se muestran los valores y gráficos de todas las variables involucradas en las prácticas.

El caudal de aire se mide con un sensor de caudal colocado en la parte inferior del túnel.

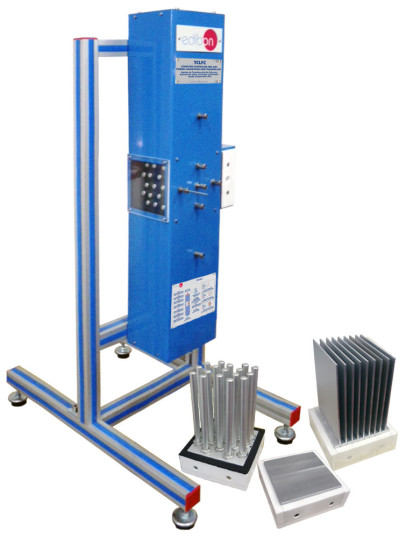

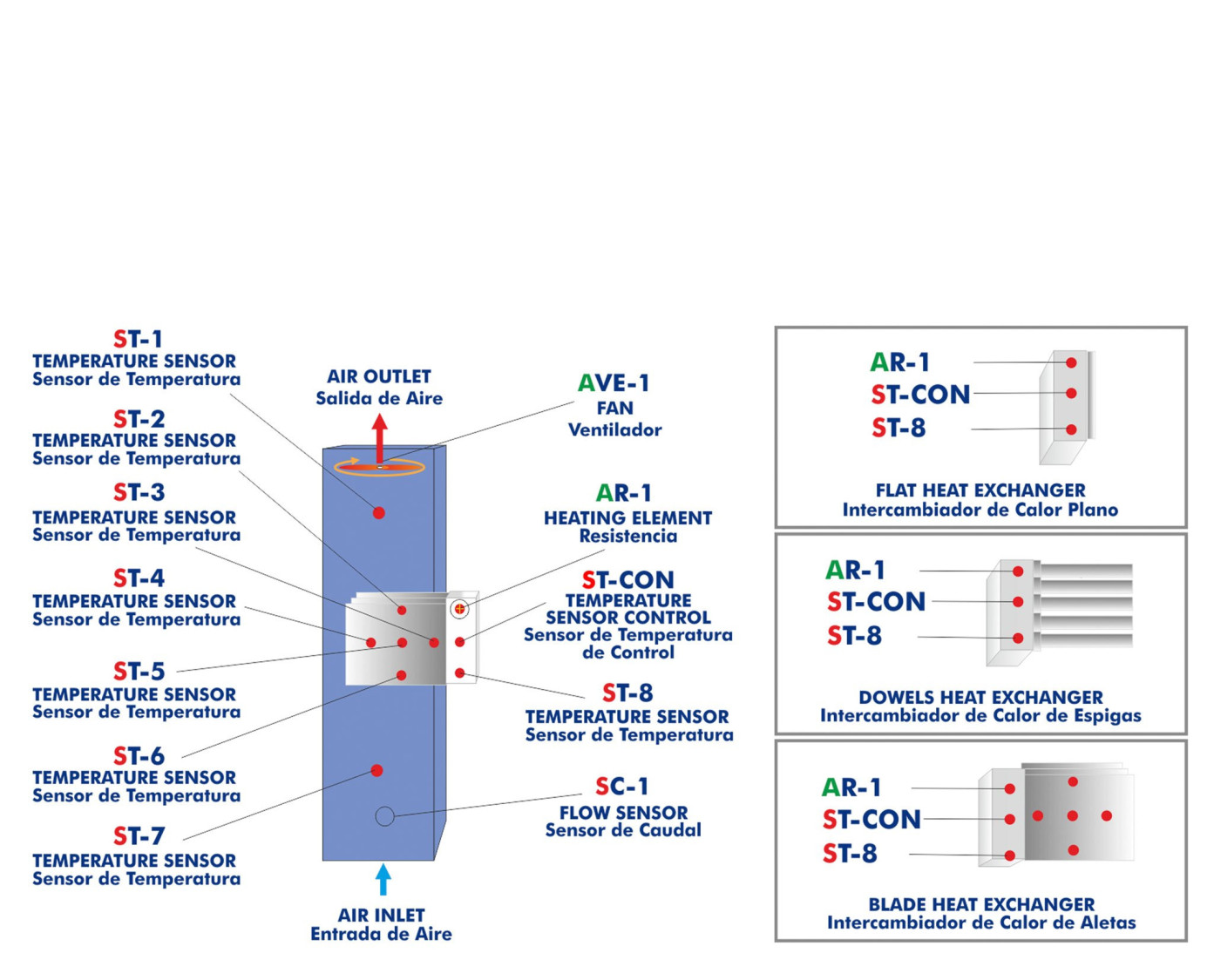

El equipo permite realizar un estudio de la transmisión de calor en tres tipos diferentes de intercambiadores:

  • Intercambiador plano.
  • Intercambiador de espigas.
  • Intercambiador de aletas.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de los principios fundamentales de la convección libre y forzada.
  2. Comparación entre convección libre y forzada.
  3. Convección libre en superficies planas.
  4. Convección forzada en superficies planas.
  5. Dependencia de la transmisión del calor con la temperatura.
  6. Dependencia de la transmisión del calor con la velocidad del fluido.
  7. Dependencia de la transmisión del calor con la geometría del intercambiador.
  8. Distribución de temperatura en las superficies adicionales.
  9. Estudio de la ventaja del uso de superficies espigadas y aleteadas en la transmisión de calor en convección libre.
  10. Estudio de la ventaja del uso de superficies espigadas y aleteadas en la transmisión de calor en convección forzada.
  11. Estudio comparativo entre la convección libre de una superficie horizontal y una superficie vertical.
  12. Determinación del número de Reynolds y Nusselt.
  13. Calibración de los sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TCLFC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TCLFC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
