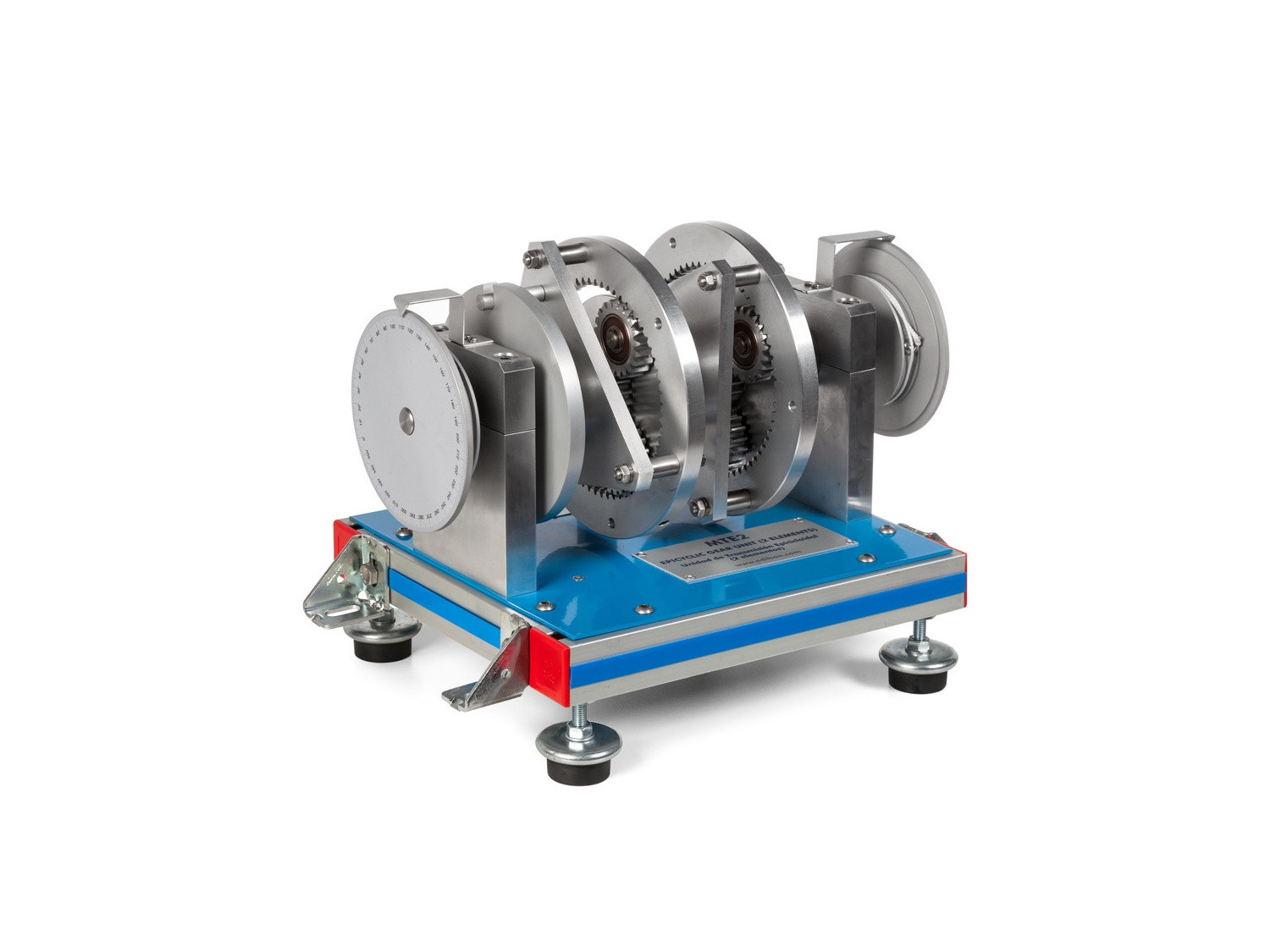

MTE2 Equipo de Transmisión Epicicloidal (2 elementos)
SISTEMAS INNOVADORES
El Equipo de Transmisión Epicicloidal (2 elementos), "MTE2", consta de dos conjuntos de engranajes epicicloidales acoplados.
Expansiones
Laboratorios
Descripción General
El Equipo de Transmisión Epicicloidal (2 elementos), "MTE2", consta de dos conjuntos de engranajes epicicloidales acoplados.
Los engranajes epicicloidales instalados en el equipo "MTE2", son iguales y están compuestos de los siguientes elementos:
- Engranajes planetarios (Z=21).
- Set de engranajes satélites (Z=21).
- Corona (Z=63).
El equipo consta de dos discos graduados que están situados en los ejes de entrada y salida, que nos permitirán comprobar las relaciones de velocidad y par dependiendo de la aplicación de los distintos frenos.
La potencia llega a los conjuntos epicicloidales por los engranajes centrales planetarios.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Demostrar el funcionamientode un sistema de engranajes epicicloidal.
- Determinar y verificar la velocidad y la relaciónde par entre el eje de entrada y salida.
- Estudio de la ventaja mecánica yde la eficiencia de un sistema planetario.
- Determinar el desplazamiento angular a la entrada y la salida y compararla con la relación calculada.
- Determinar el mínimo esfuerzo a la entrada para elevar una carga a la salida.
Selección de marchas:
- Primera marcha.
- Segunda marcha.
- Tercera marcha o directa.
- Punto muerto.
Transmisión de potencia:
- Comprobación de la relación entre el par motor de entrada y el par motor de salida.
