MVV Equipo de Vigas en Voladizo

7.1.6.- MECÁNICA DE ESTRUCTURAS 14.1.6.- MECÁNICA DE ESTRUCTURAS
UNSYMMETRICAL CANTILEVER UNIT - MVV

SISTEMAS INNOVADORES

El Equipo de Vigas en Voladizo, "MVV", está diseñado para demostrar la flexión asimétrica en vigas.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

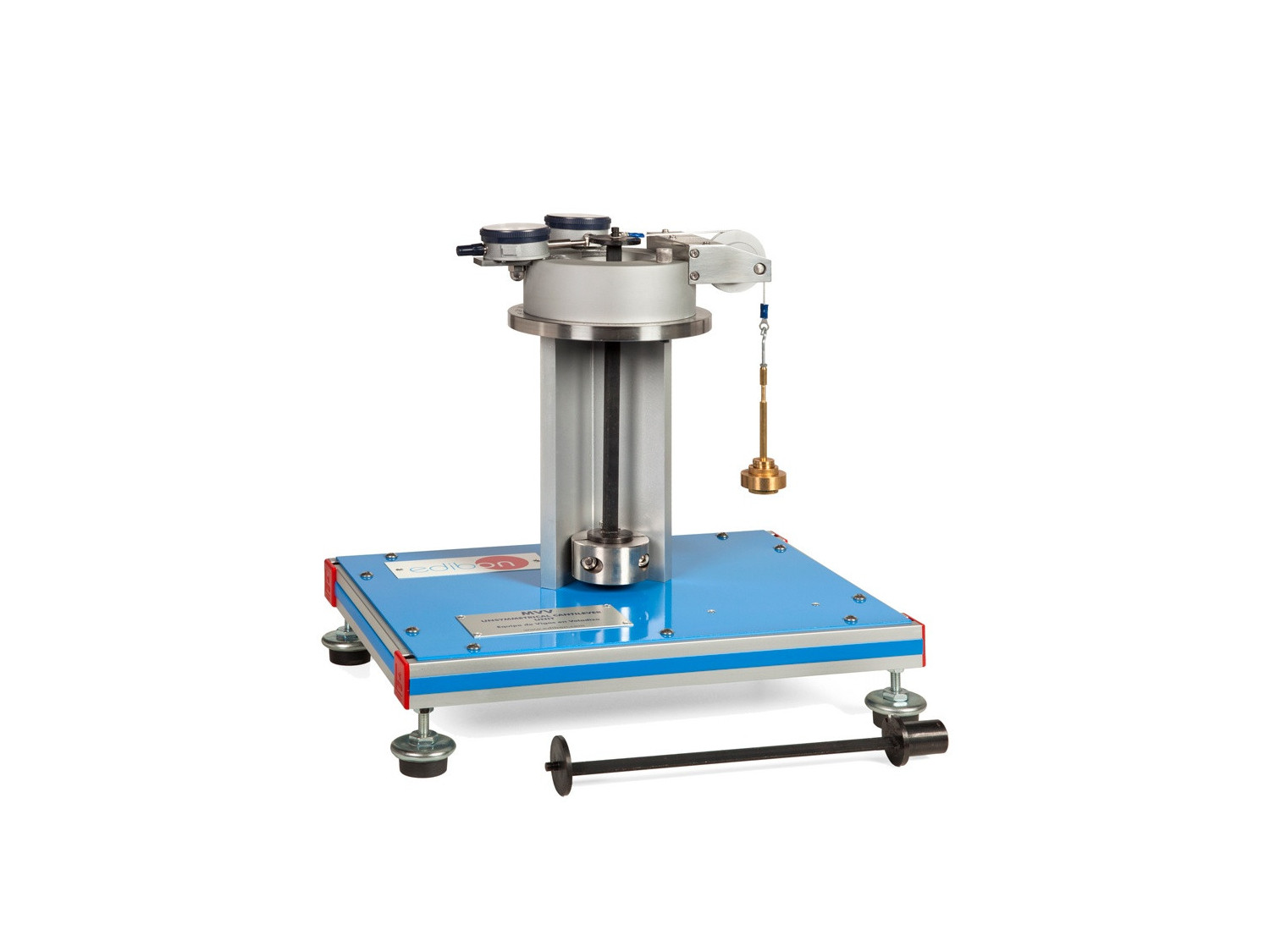

El sistema está formado por una viga en voladizo vertical, sujeta fuertemente en su extremo inferior a la columna principal que está sujeta a una estructura rígida. Pueden usarse vigas de diferentes secciones para realizar los experimentos.

Una cabeza de carga, situada en la parte superior de la columna, puede girar libremente en intervalos de 15° alrededor del eje vertical de la viga. Una carga horizontal puede aplicarse en el extremo libre de la viga mediante un cordón sujeto a la viga que pasa por encima de una polea montada en la cabeza rotatoria.

Las deflexiones Δu y Δv de una viga se miden mediante dos relojes comparadores montados en direcciones perpendiculares en la cabeza. Para compensar cualquier deflexión lateral en la viga, la línea de acción de la carga aplicada puede corregirse mediante un ajuste lateral de la carga en la polea.

Se suministran dos vigas de acero, una con sección rectangular y otra con sección en forma de L.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de la deflexión de la viga en función de laintensidad de la fuerza aplicada.
  2. Determinación de la deflexión en la viga en función de ladirección de la fuerza aplicada.
  3. Determinar las deflexiones Δu y Δv para extremos libres de vigas de voladizo.
  4. Estudios de las deflexiones en dos planos, para variassecciones.
  5. Determinar deflexiones para varios ángulos de la carga aplicada.
  6. Estudio de la variación de la rigidez.
  7. Determinación de la posición del centro de torsión de la viga(requiere el accesorio opcional MVV/1).

Calidad

SERVICIO POSVENTA

Solicitar información
