HVB Equipo de Viscosímetro de Caída de Bola y Determinación del Coeficiente de Resistencia

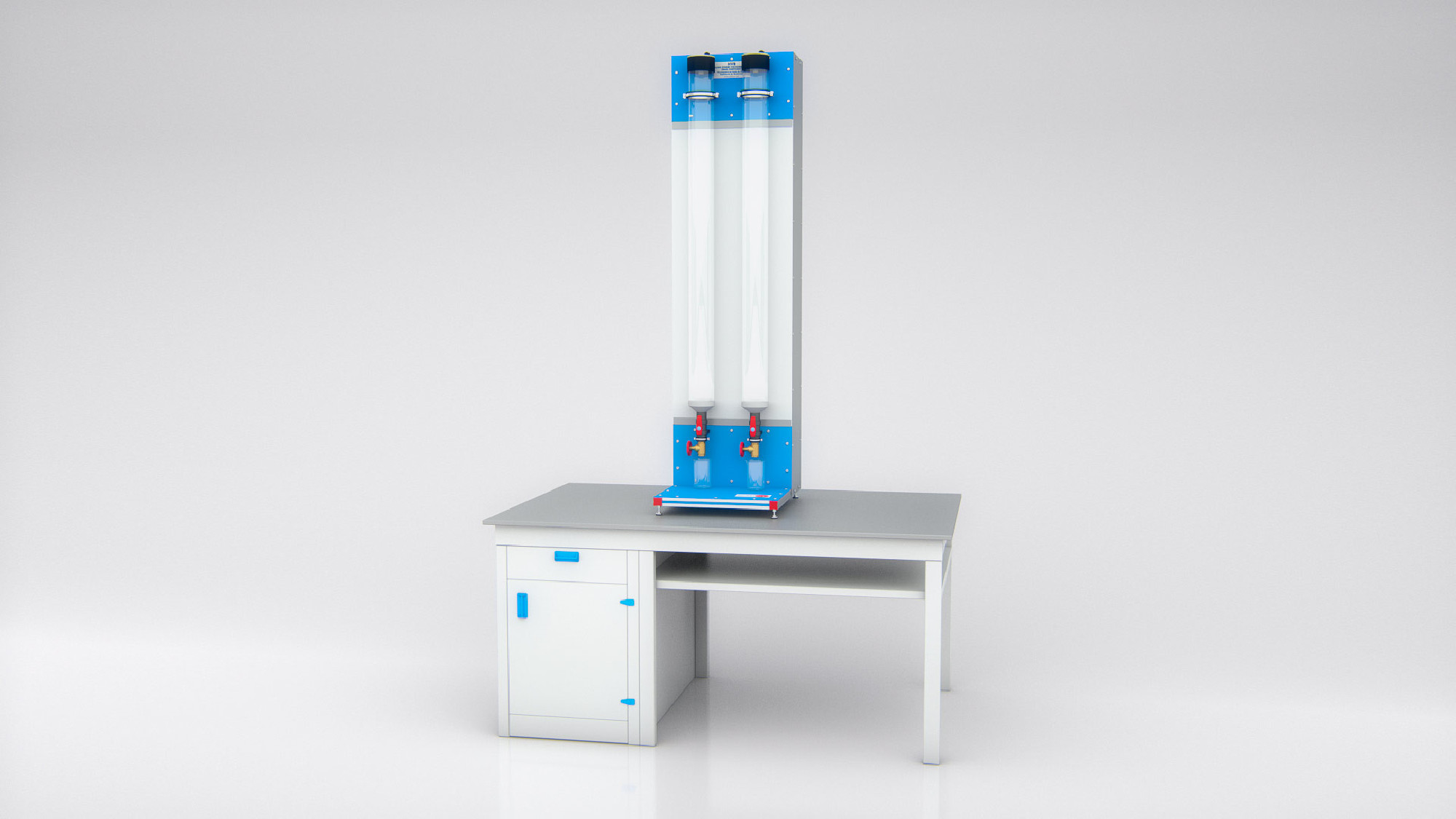

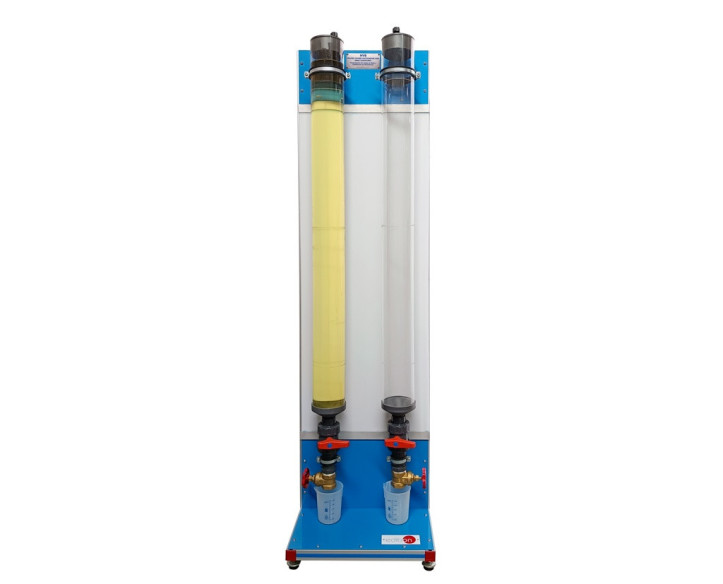

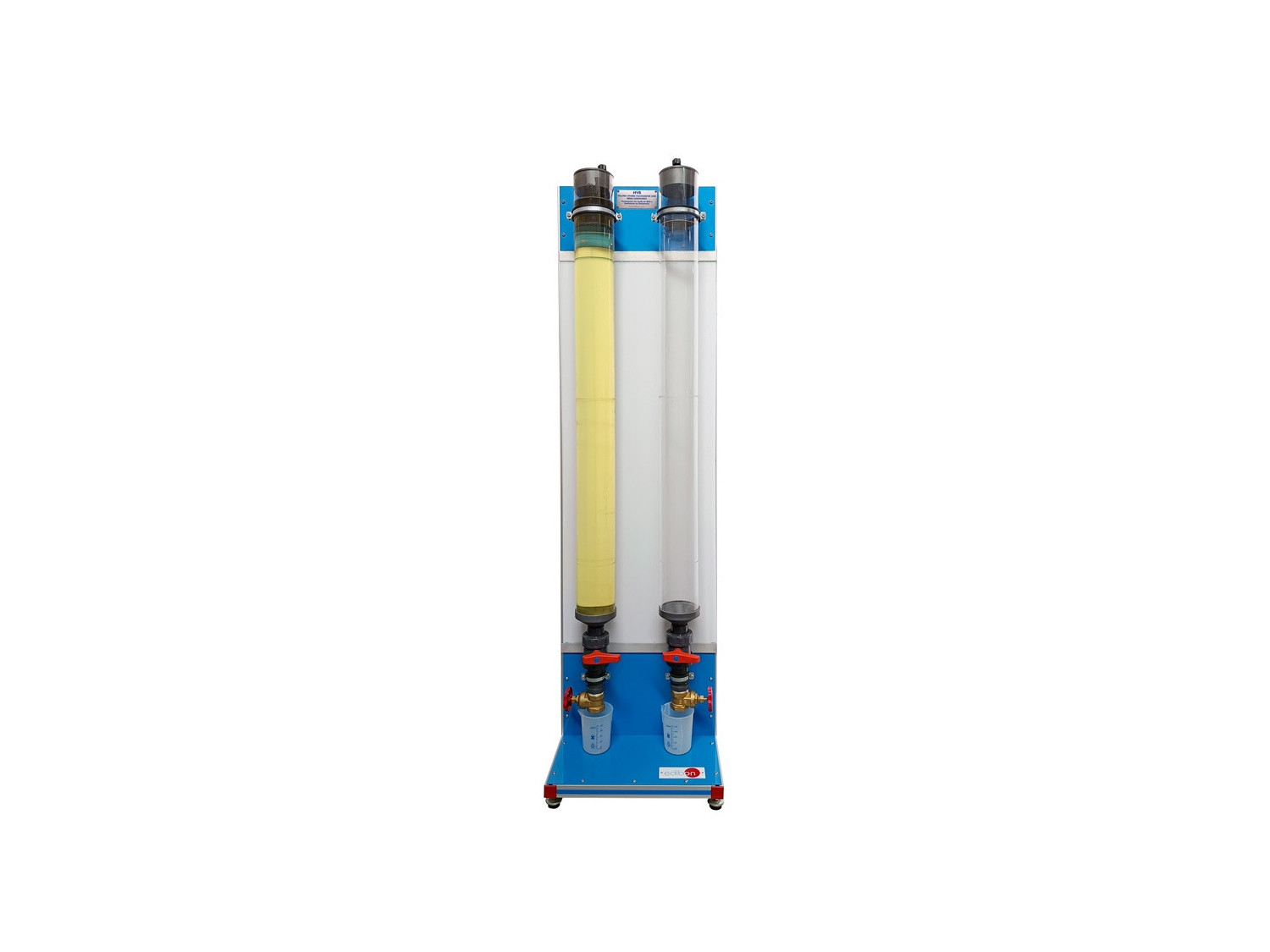

El Equipo de Viscosímetro de Caída de Bola y Determinación del Coeficiente de Resistencia, "HVB", diseñado por EDIBON, está formado por dos tubos transparentes de precisión fijados a un bastidor en el que se deja caer una bola a través de diferentes líquidos. Estos tubos se pueden llenar con líquidos de distinta viscosidad. De esta manera, es posible comparar ambos líquidos directamente.

El equipo se ilumina por detrás con dos lámparas fluorescentes para facilitar la visualización de la caída de las bolas.

La bola es conducida hacia abajo por una guía que facilita la introducción de partículas en la parte superior de los tubos sin alterar el líquido. El equipo incluye varias guías para facilitar la introducción de bolas más pequeñas.

Durante los ejercicios, los estudiantes medirán la velocidad de caída de las bolas cronometrando su paso entre dos marcas en las paredes del tubo.

Las bolas se pueden extraer de la parte inferior de los tubos a través de dos válvulas. De este modo, la bola se puede extraer del tubo sin perder una gran cantidad de líquido.

La viscosidad cinemática se puede deducir midiendo la velocidad de caída de una bola en un tubo vertical lleno del fluido analizado. Durante la fase de movimiento rectilíneo uniforme, las fuerzas que se aplican a la bola, la gravedad, la presión de Arquímedes y la fuerza de la guía relacionada con la fricción viscosa están en equilibrio.

El diseño del equipo es tal que es adecuado tanto para experimentos de aprendizaje práctico en los ámbitos de la física o la ingeniería, como para demostraciones en el aula.

El equipo incluye un juego de bolas de diferentes tamaños, un cronómetro y dos vasos de precipitados.
