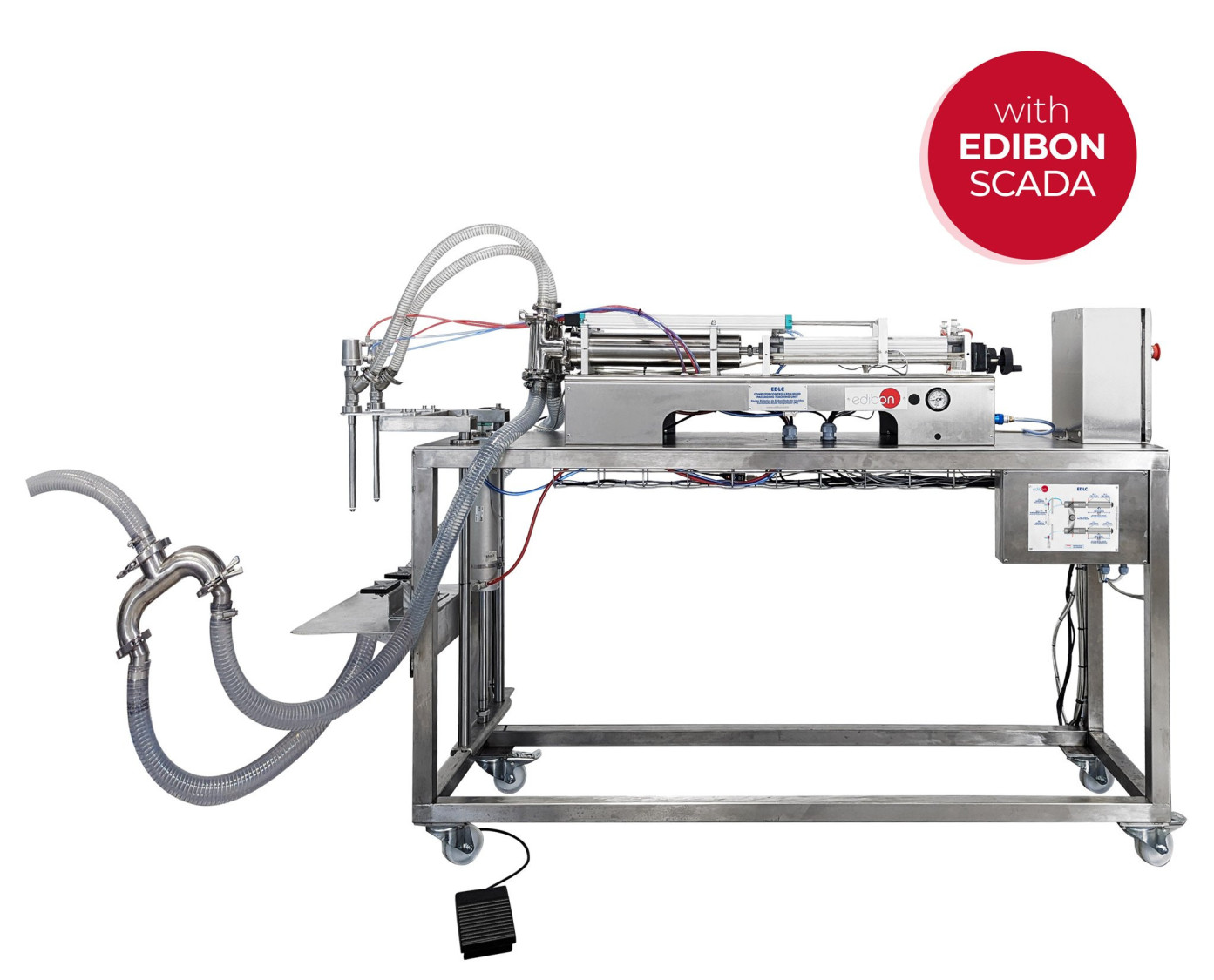

Detalle del equipo

COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC

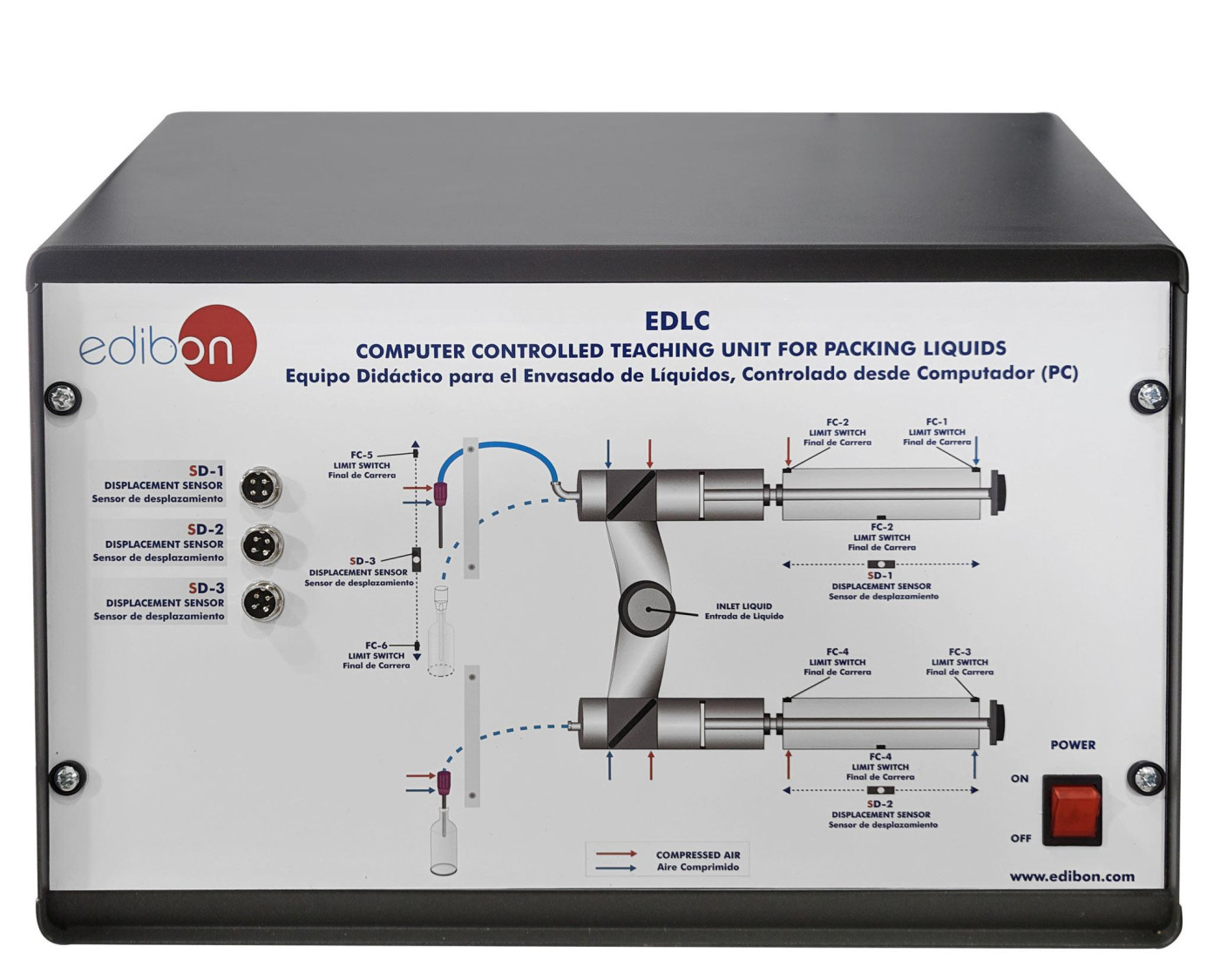

EDLC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC

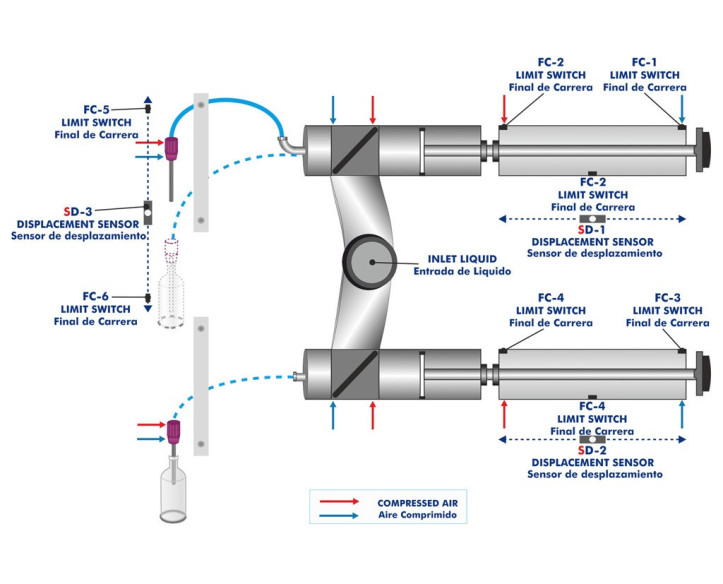

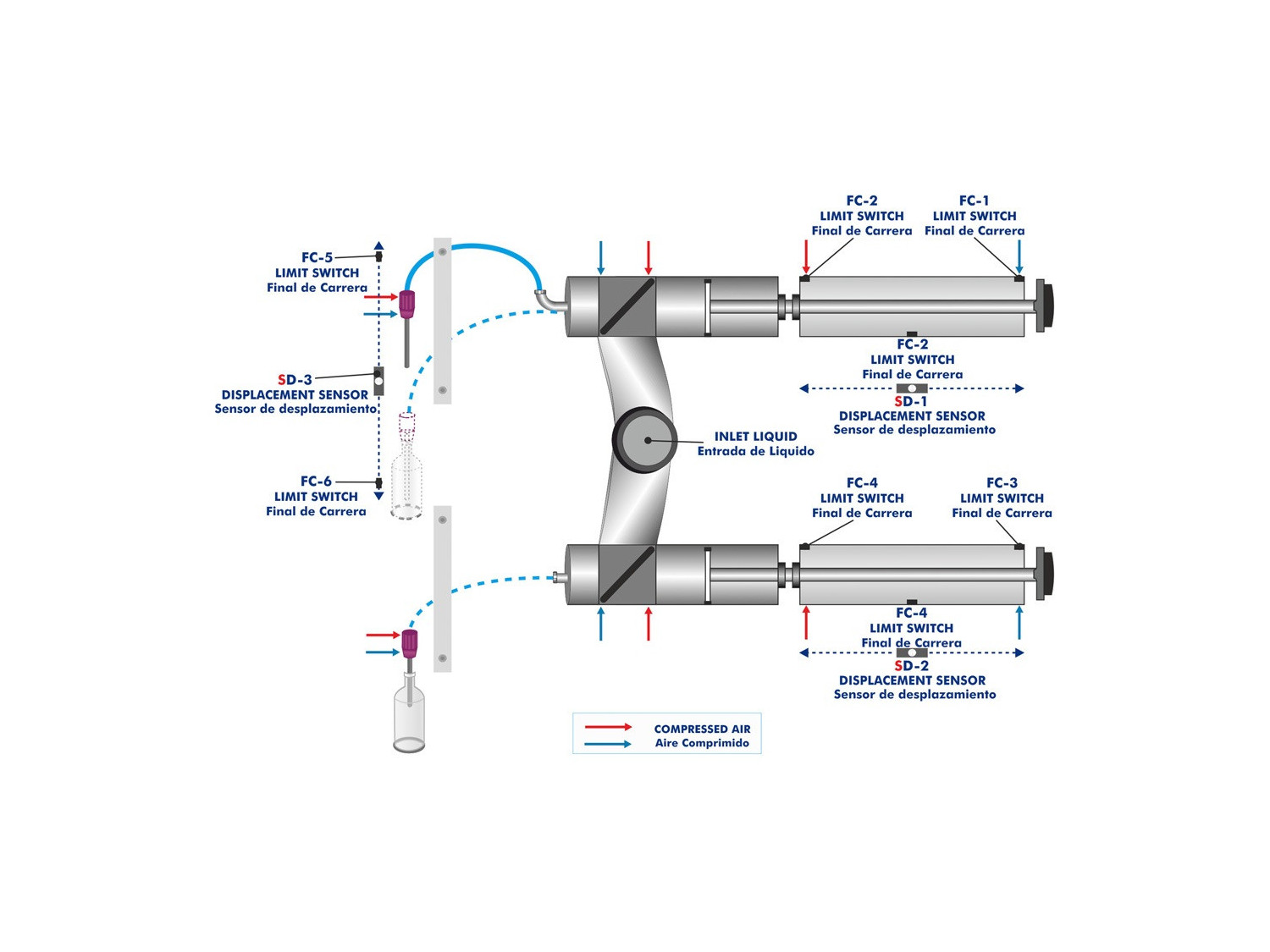

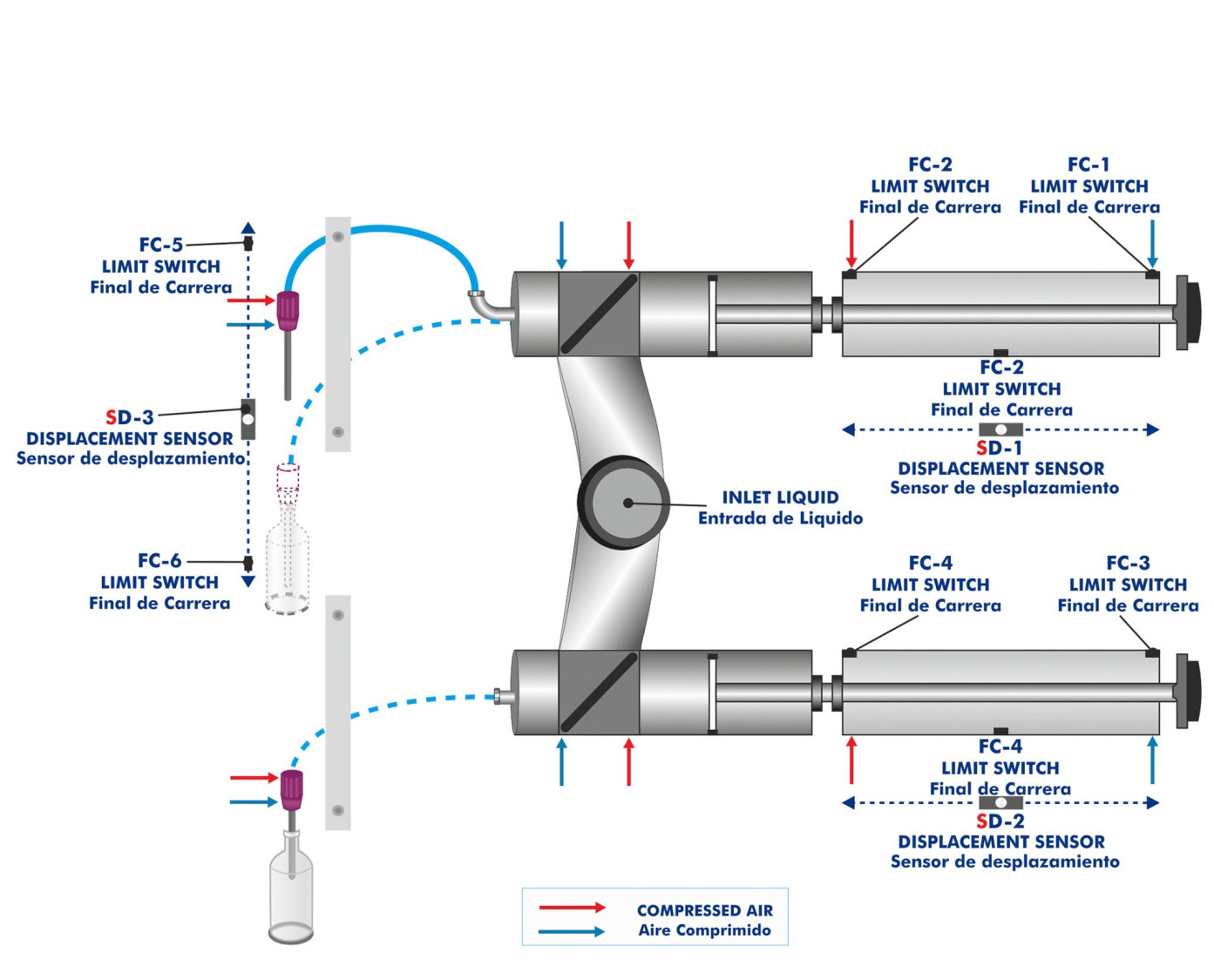

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC

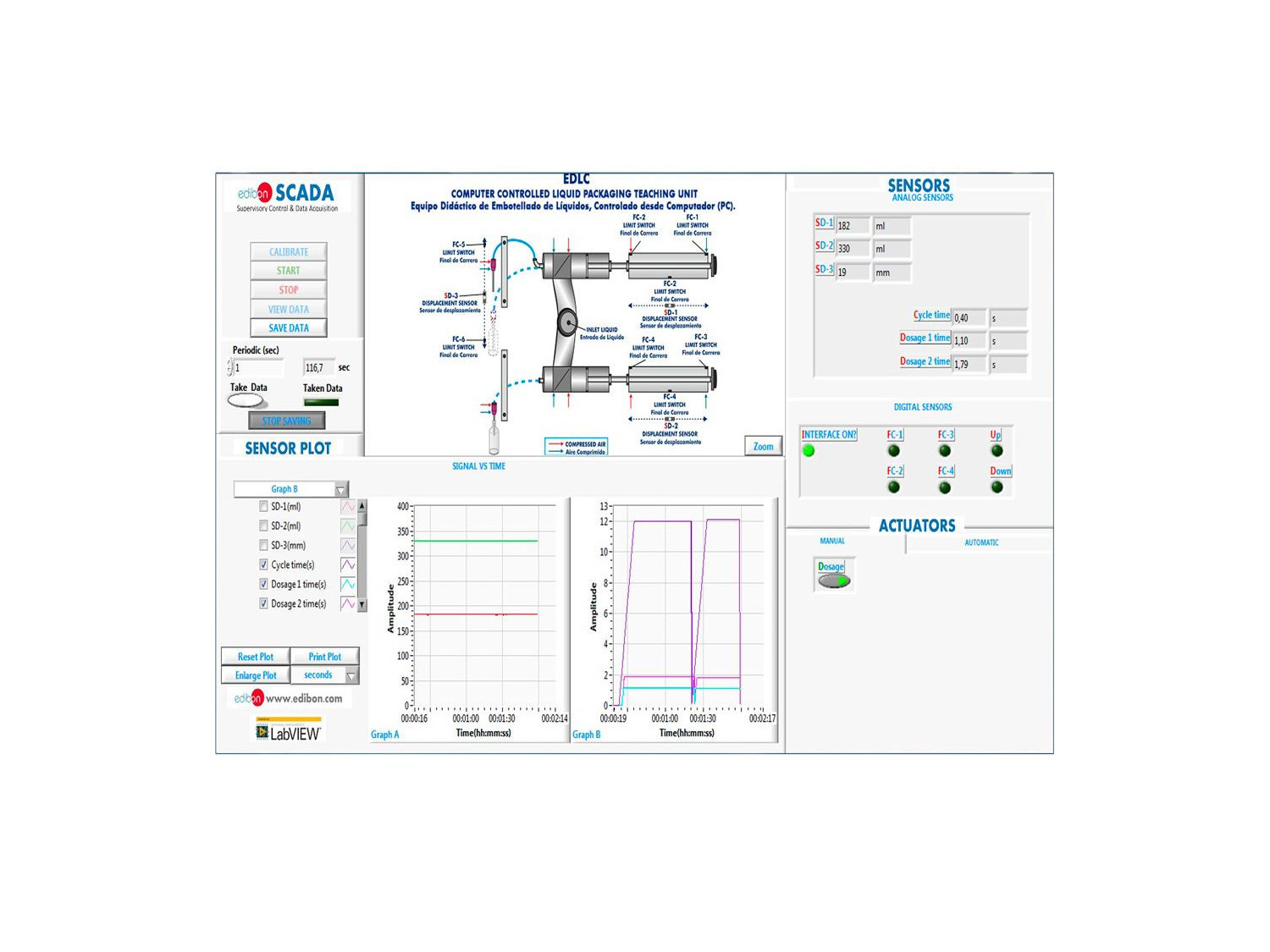

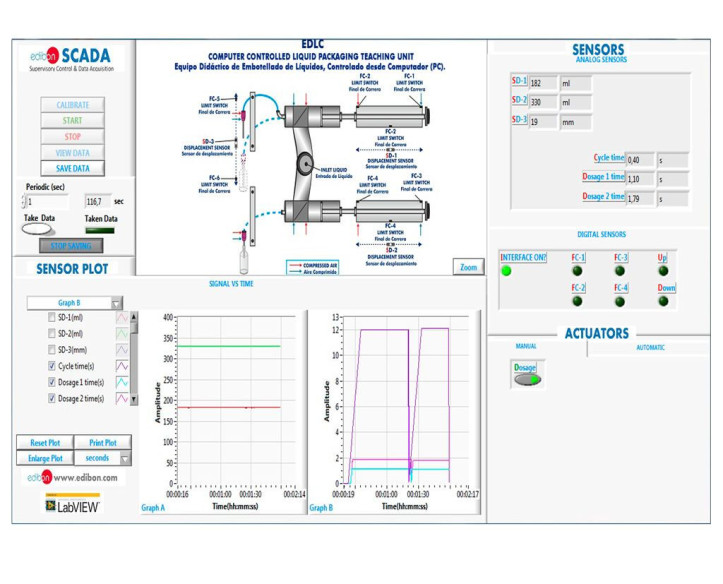

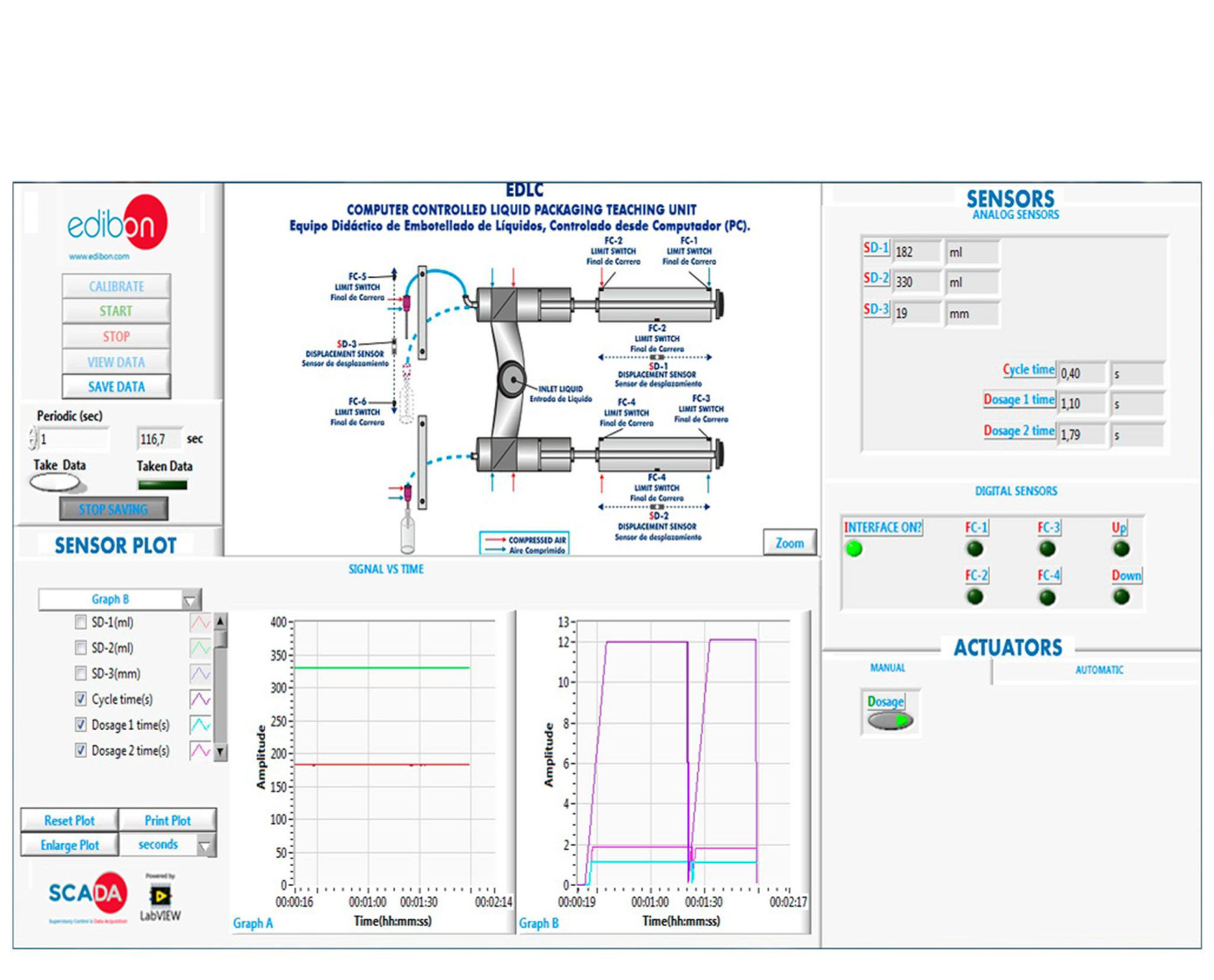

EDLC/SOF. Software del equipo EDLC. Pantalla principal

COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC
COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC
COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC
COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC
COMPUTER CONTROLLED LIQUID PACKAGING TEACHING UNIT - EDLC

SISTEMAS INNOVADORES

El Equipo Didáctico de Embotellado de Líquidos, Controlado desde Computador (PC), "EDLC", es una dosificadora de productos líquidos y semidensos basada en dosificación mediante un cilindro accionado neumáticamente.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo Didáctico de Embotellado de Líquidos, Controlado desde Computador (PC), "EDLC", esuna dosificadora de productos líquidos y semidensos basada en dosificación mediante un cilindroaccionado neumáticamente.

El producto es absorbido por el equipo de un depósito instalado para que el usuario tenga almacenadosu producto.

Tras esto, cada vez que se accione (vía manual mediante un pedal o a través del software), el equiporealizará dos dosificaciones a través de su dos boquillas de dosificado. La dosis entregada será la quepreviamente se haya seleccionado en el pistón mediante una manivela.

También se puede seleccionar un modo de trabajo automático, con lo que la máquina realizaríadosificaciones de forma repetida e ininterrumpida en el tiempo.

El equipo permite activar un modo limpieza, en el cual se activaría un ciclo de dosificado usandotodo el contenido del cilindro de dosificado. Esto facilita enormemente la limpieza del interior de lamáquina.

El equipo permite la regulación de los siguientes parámetros:

  • Tiempo de bajada/subida de las boquillas de dosificado, haciendo que la dosificación se realiceprogresivamente desde el fondo del bote hacia arriba mediante reguladores de caudal neumático.
  • Dosis entregada por el equipo, mediante la manivela manual.
  • Velocidad de cierre/apertura de la boquilla de dosificación.
  • Velocidad de dosificado/succión mediante reguladores de caudal neumático.

Los acoplamientos de las mangueras utilizadas en la instalación de la dosificadora se realizan mediante elementos de acción rápida detal forma que cuando se desconecta el acoplamiento, automáticamente se interrumpe la salida de aire y se despresuriza lentamente laparte desconectada.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con el funcionamiento de una máquina para envasar líquidos.
  2. Estudio de la influencia de la regulación del nivel de producto en las botellas.
  3. Estudio de la influencia del tipo de líquido en el llenado de botellas.
  4. Estudio de la dosificación de líquido durante el proceso de llenado.
  5. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EDLC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EDLC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
