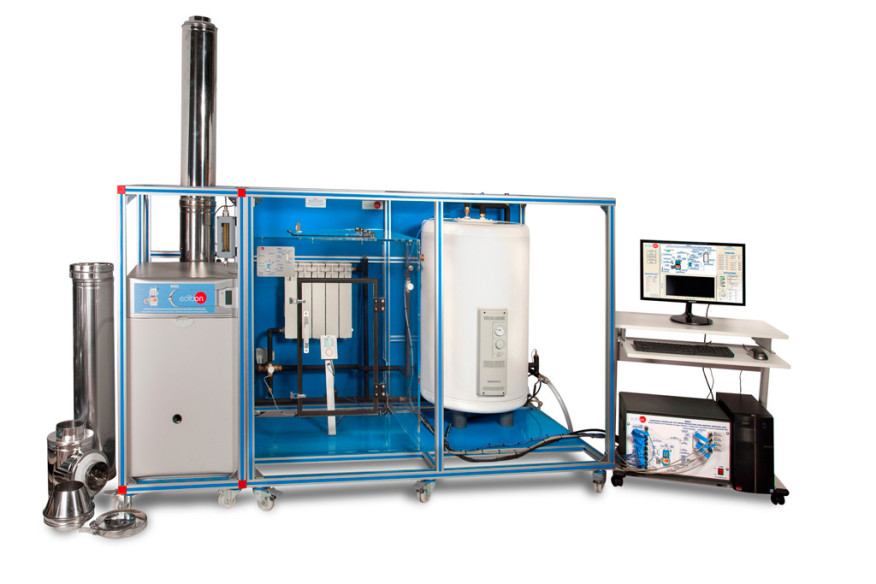

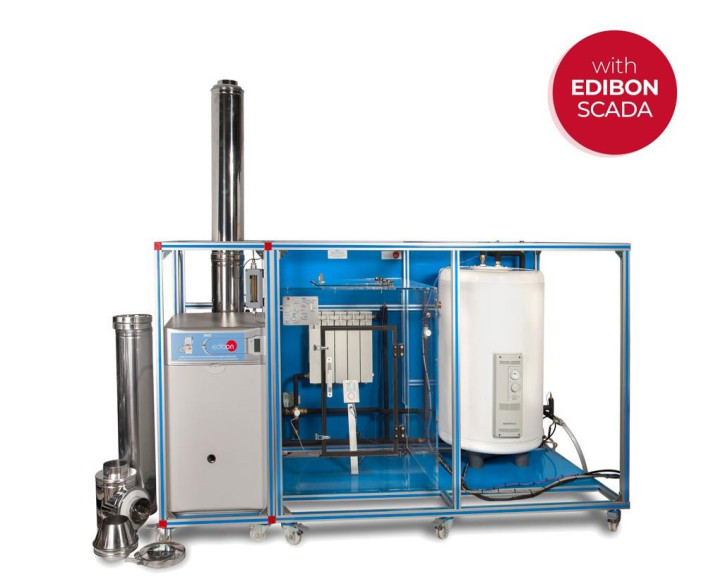

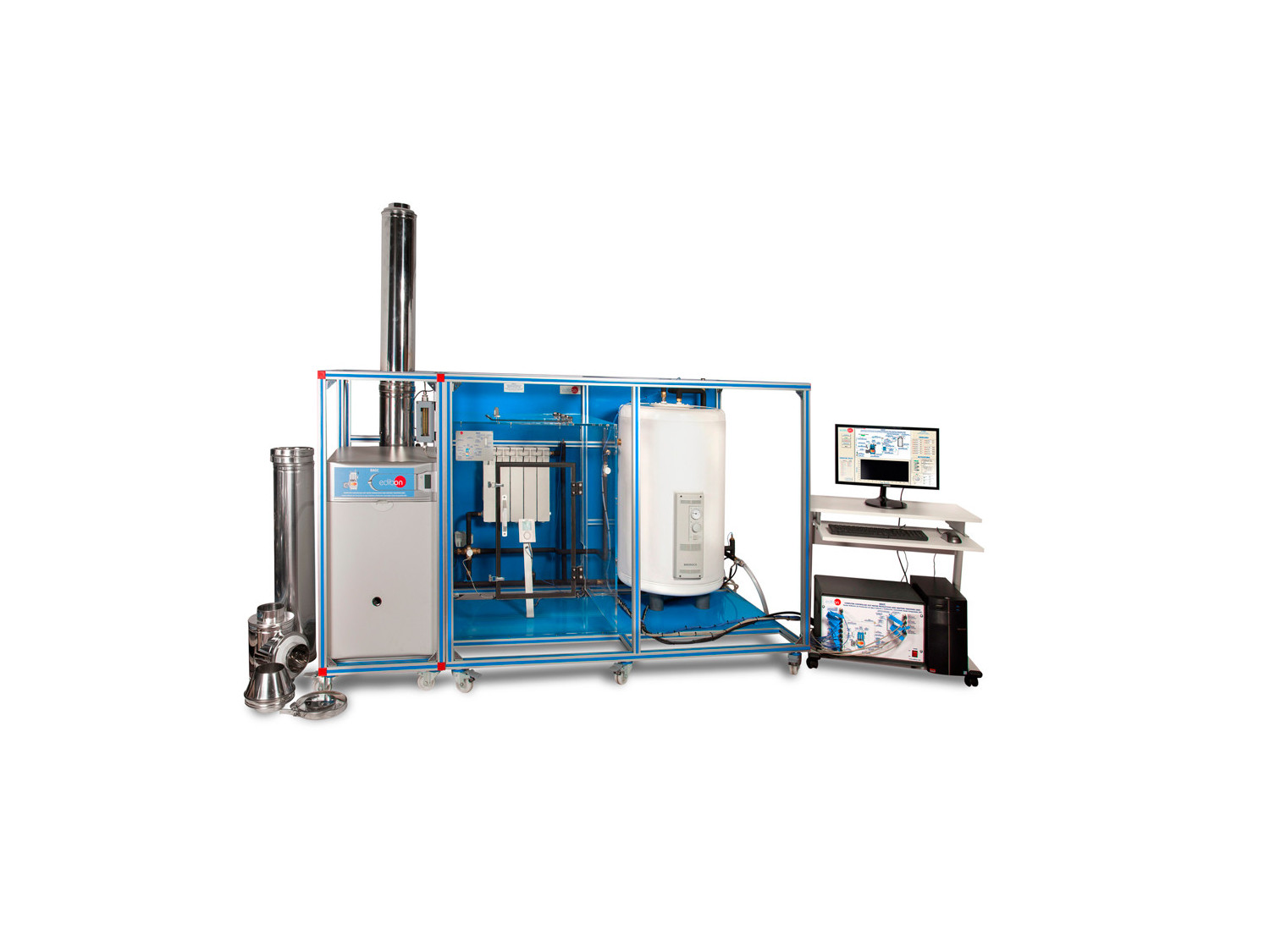

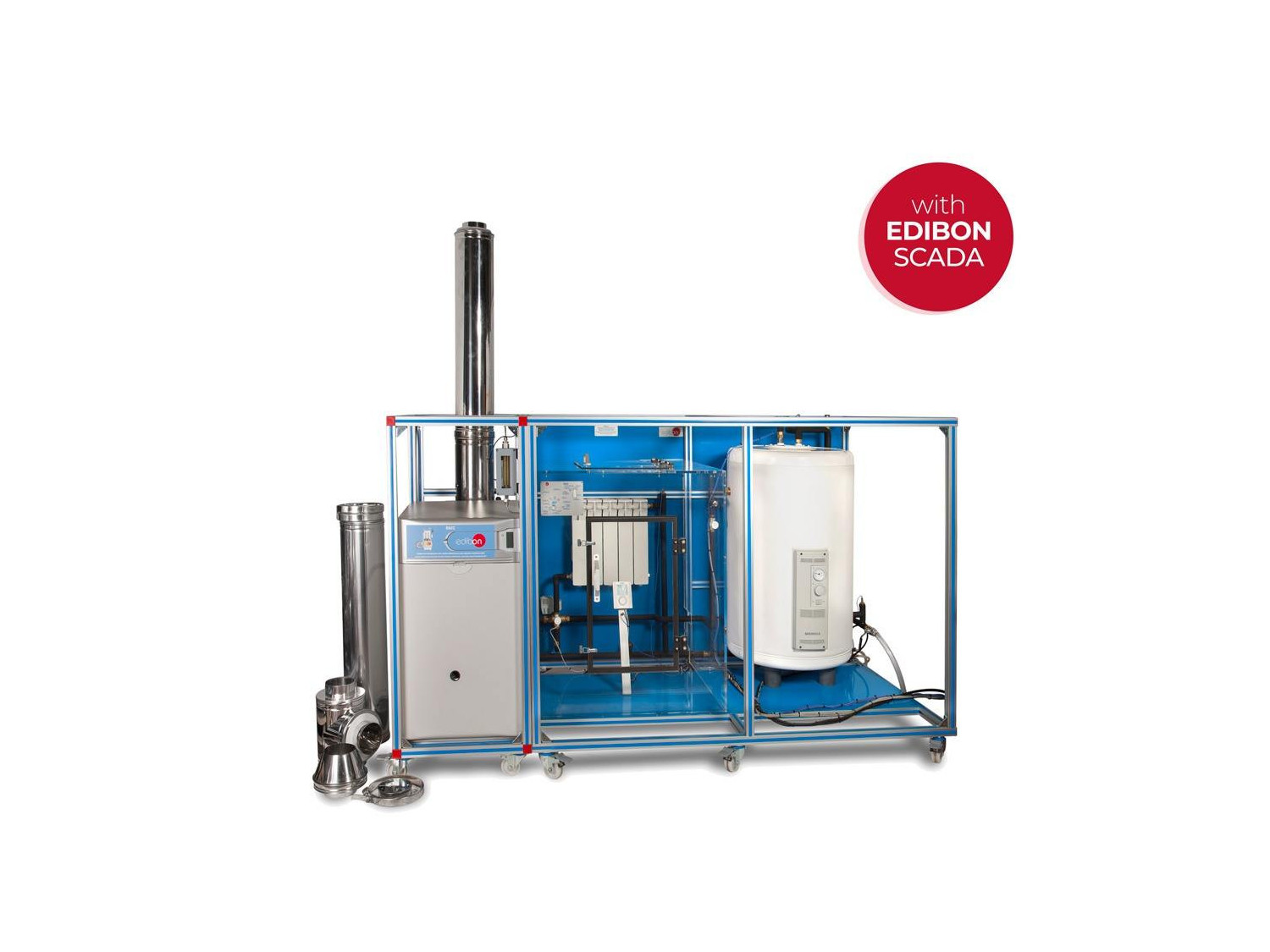

EACC Equipo Didáctico de Producción de Agua Caliente y Calefacción, Controlado desde Computador (PC)

El elemento principal del Equipo Didáctico de Producción de Agua Caliente y Calefacción, Controlado desde Computador (PC), "EACC", es la caldera, encargada de calentar el agua que circulará por los demás componentes transfiriendo su calor. La caldera es una caldera de baja temperatura que funciona con gasóleo y es adecuada para trabajar con quemadores presurizados de gas o gasóleo.La caldera incorpora un quemador de gasóleo de una etapa de potencia, bomba de circulación, vaso de expansión cerrado, válvula de seguridad, purgador de aire y llave de vaciado.

El quemador tiene funcionamiento de Todo-Nada (On/Off) y la pulverización mecánica a alta presión del gasóleo la realiza mediante boquilla. También permite obtener valores óptimos de combustión mediante regulación del aire comburente (manualmente) y del deflector.

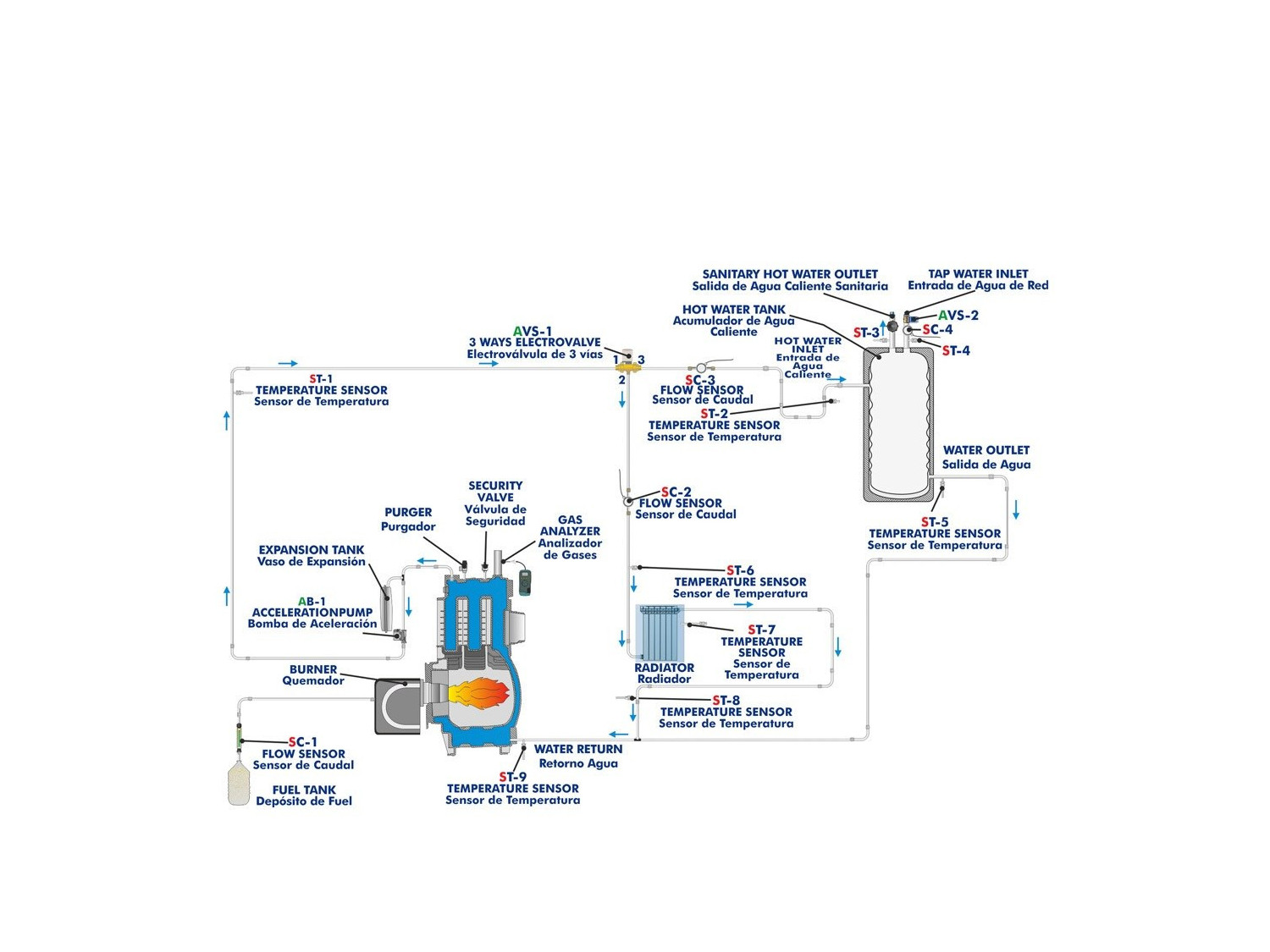

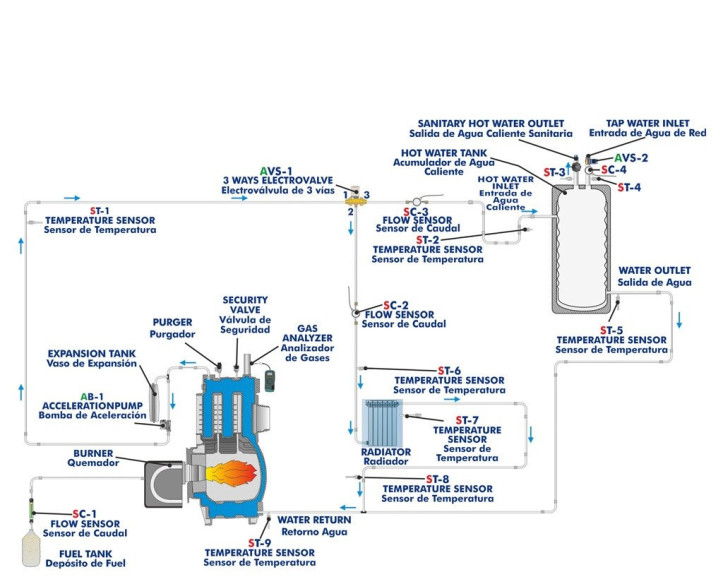

El equipo dispone de una válvula electrónica de tres vías, que distribuye el agua previamente calentada por el conjunto caldera-quemador en dos circuitos primarios, uno hacia la doble envolvente del acumulador para obtener agua caliente sanitaria, o bien hacia el radiador para la generación de calefacción.

El acumulador dispone de una doble envolvente por donde circula el agua calentada ya previamente en la caldera, constituyendo el circuito primario. En la línea de la entrada de agua de red al acumulador para ser calentada, se dispone de una válvula solenoide que se abrirá o cerrará en función de las necesidades.

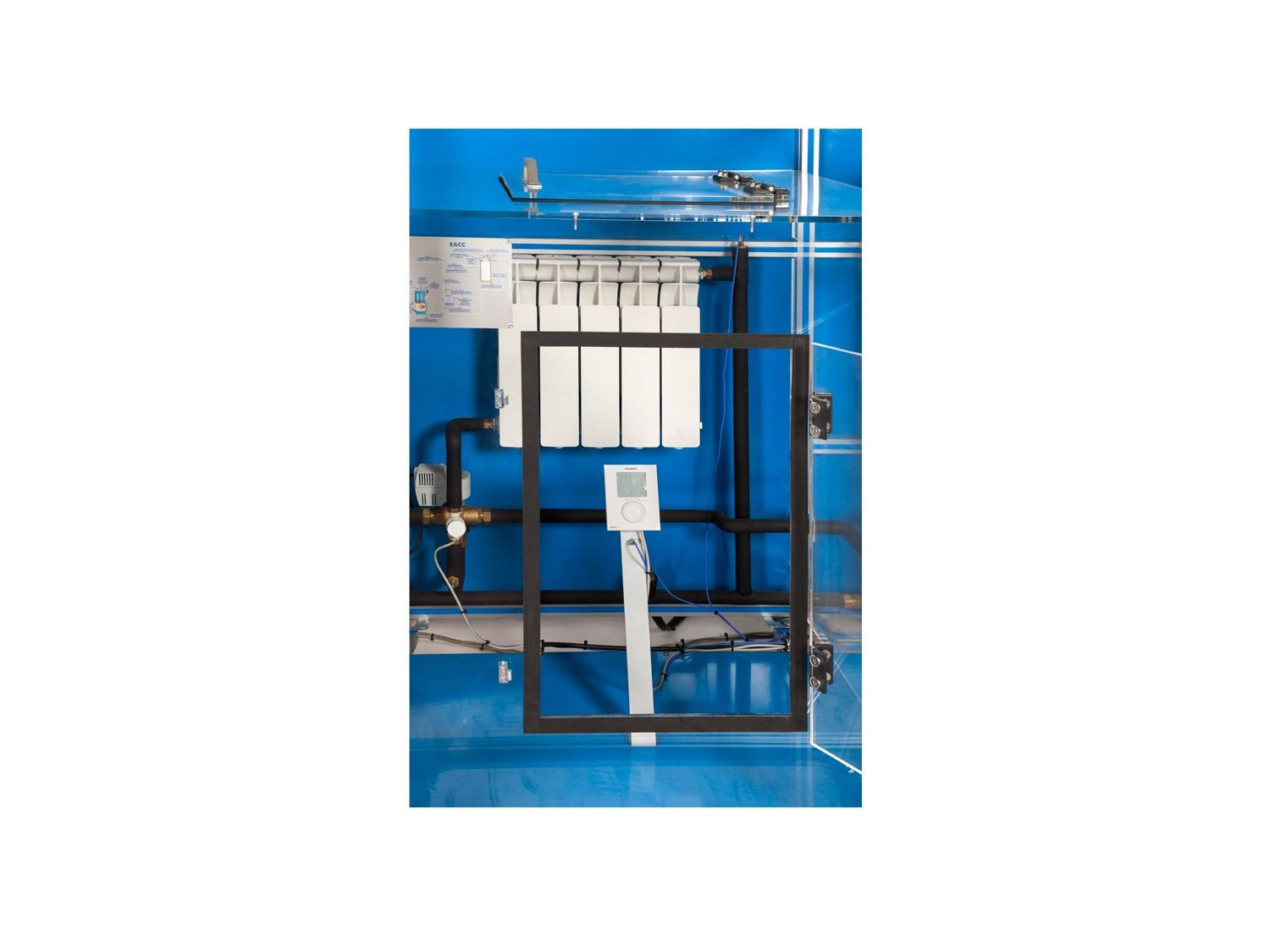

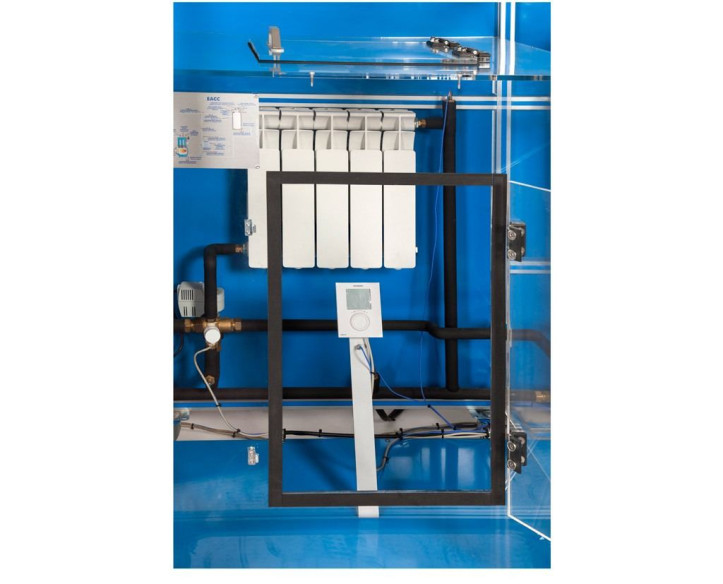

La parte del equipo donde se estudia la producción de calefacción está constituido por un radiador de aletas de cinco elementos y purgador, que está dentro de un habitáculo de metacrilato, permitiendo controlar el tiempo que se tarda en calentar el habitáculo hasta la temperatura deseada ó la cantidad de combustible necesario para ello. El control de la temperatura de dicho habitáculo es posible mediante un control PID a través del software que actúa sobre la válvula solenoide de tres vías. El habitáculo dispone en su interior un termostato de ambiente, que también permite regular la temperatura de calefacción.

El circuito primario se cierra con la recirculación tanto del agua del circuito que ya ha cedido su calor en el acumulador, como la que sale del radiador. Ambas líneas se unen y vuelven a entrar a la caldera, cerrando así el circuito primario.

El equipo dispone de la chimenea adecuada a la caldera para una correcta instalación del equipo.

Para analizar los gases de combustión que salen de la caldera, se dispone de un analizador portátil de gases de combustión, que permitirá obtener medidas de CO, CO2, O2, eficiencia de la combustión, exceso de aire y temperatura de los gases de combustión.

Los sensores y la instrumentación del equipo permiten conocer, en cualquier momento, la medida de:

• Caudales: el caudal de combustible que consume la caldera en función de las necesidades, el caudal del agua destinada al circuito primario del acumulador, el caudal de agua destinada al circuito primario del radiador para producción de calefacción y el caudal de entrada de agua de red al acumulador.
• Temperaturas: la temperatura del agua caliente que sale de la caldera, la temperatura de salida y entrada de agua del circuito primario del acumulador y del radiador, la temperatura del agua caliente sanitaria en el interior del acumulador y del agua caliente sanitaria que sale y la temperatura del agua del circuito primario que recircula a la caldera.
• La medida de CO, CO2, O2, eficiencia de la combustión, exceso de aire y temperatura de los gases de combustión.
• Las señales del proceso de funcionamiento del quemador: chispa de encendido, ventilación, señal de alarma de parada de emergencia (termostato de seguridad), electroválvula, etc.

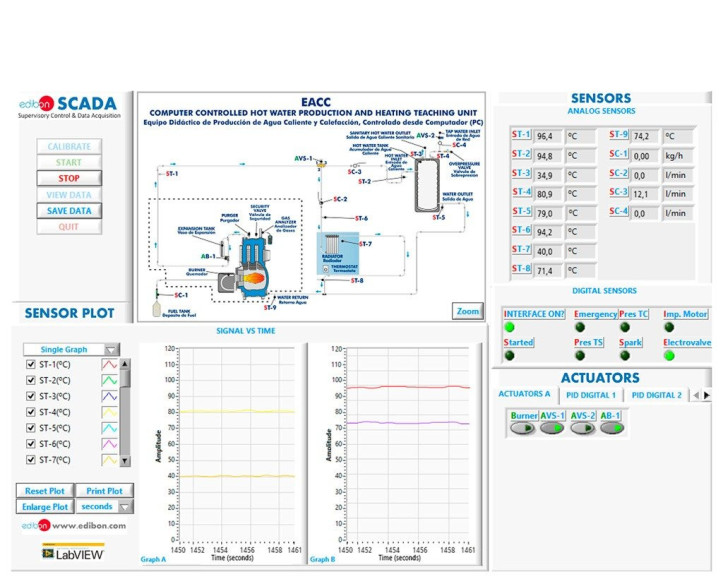

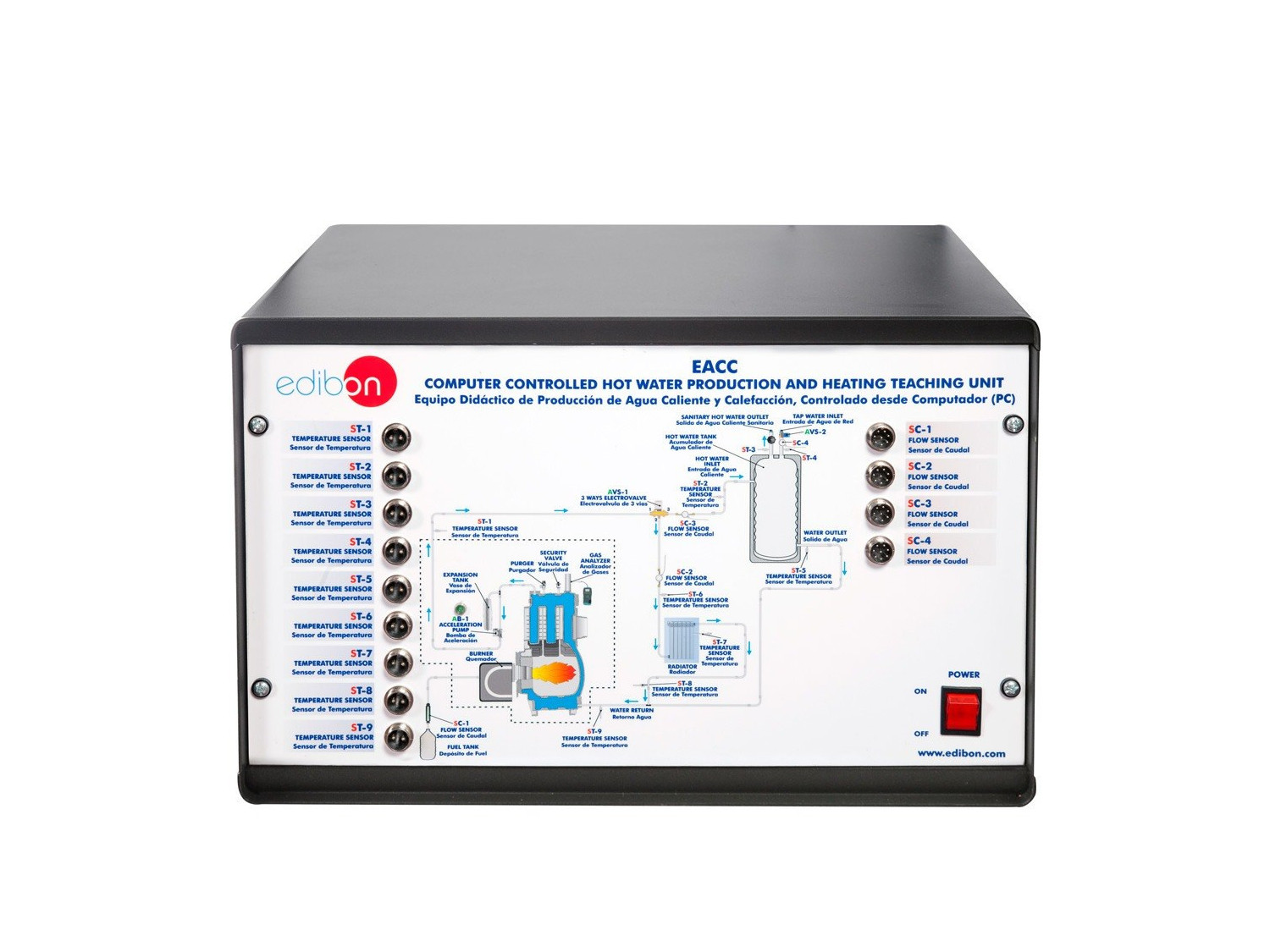

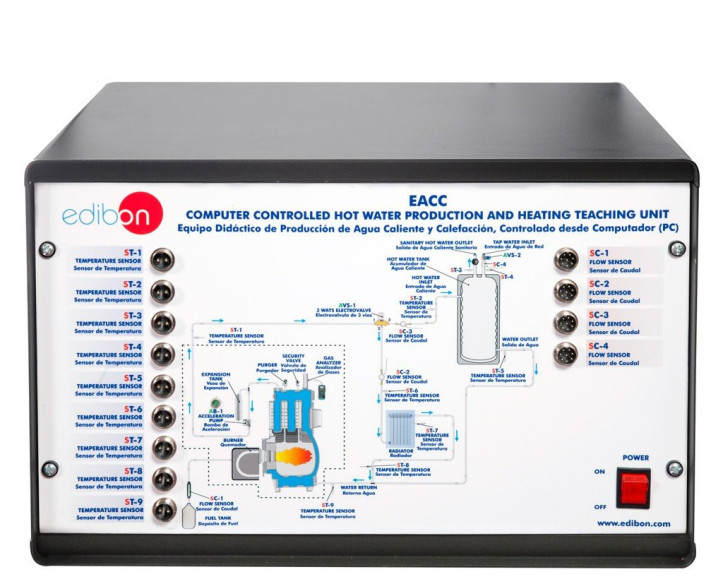

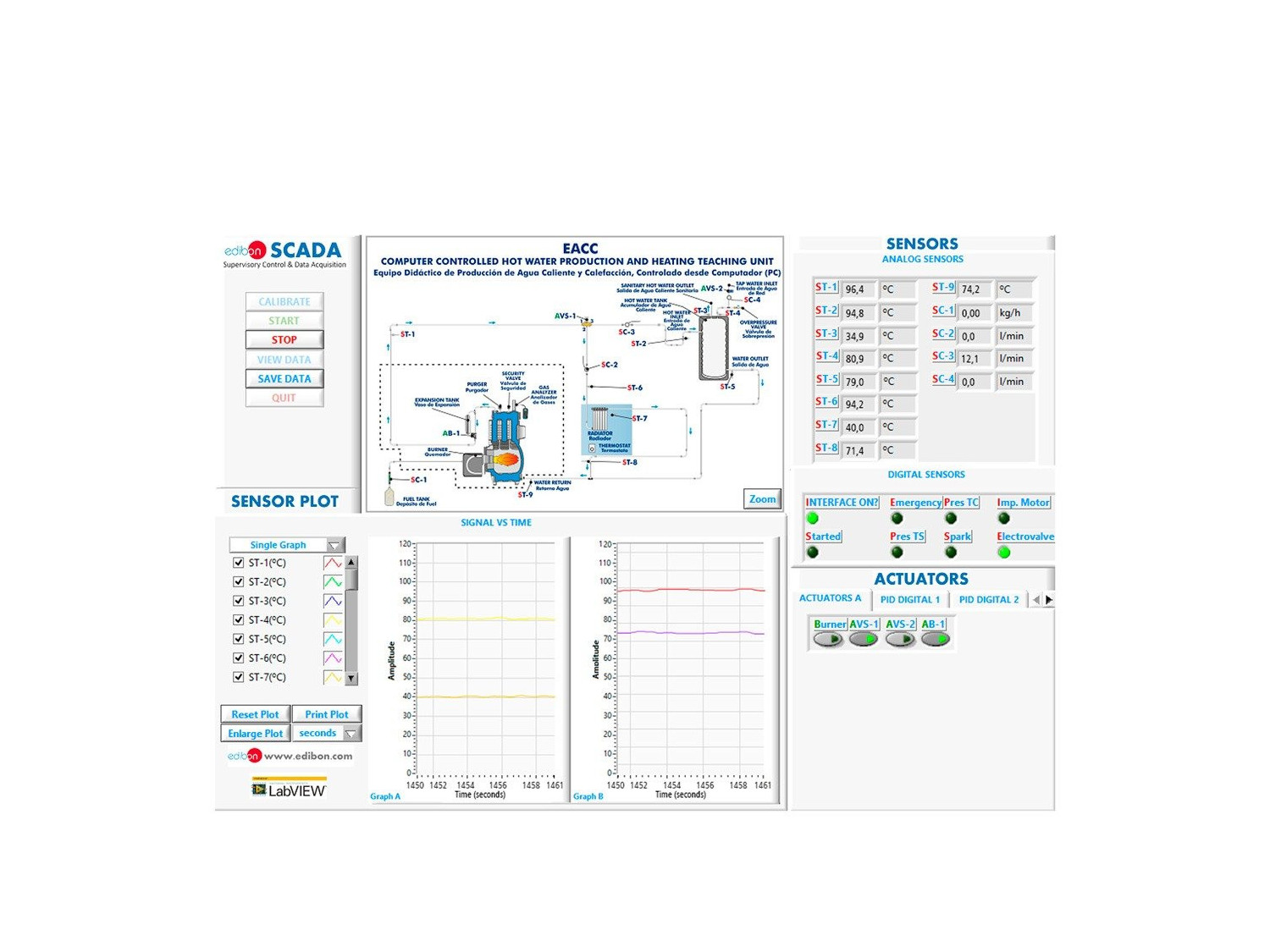

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
