HVCB Equipo Didáctico de Ventilador Centrífugo

8.7.2.- VENTILADORES
CENTRIFUGAL FAN TEACHING UNIT - HVCB

SISTEMAS INNOVADORES

El Equipo Didáctico de Ventilador Centrífugo, "HVCB", permite estudiar las características de funcionamiento de un ventilador centrífugo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

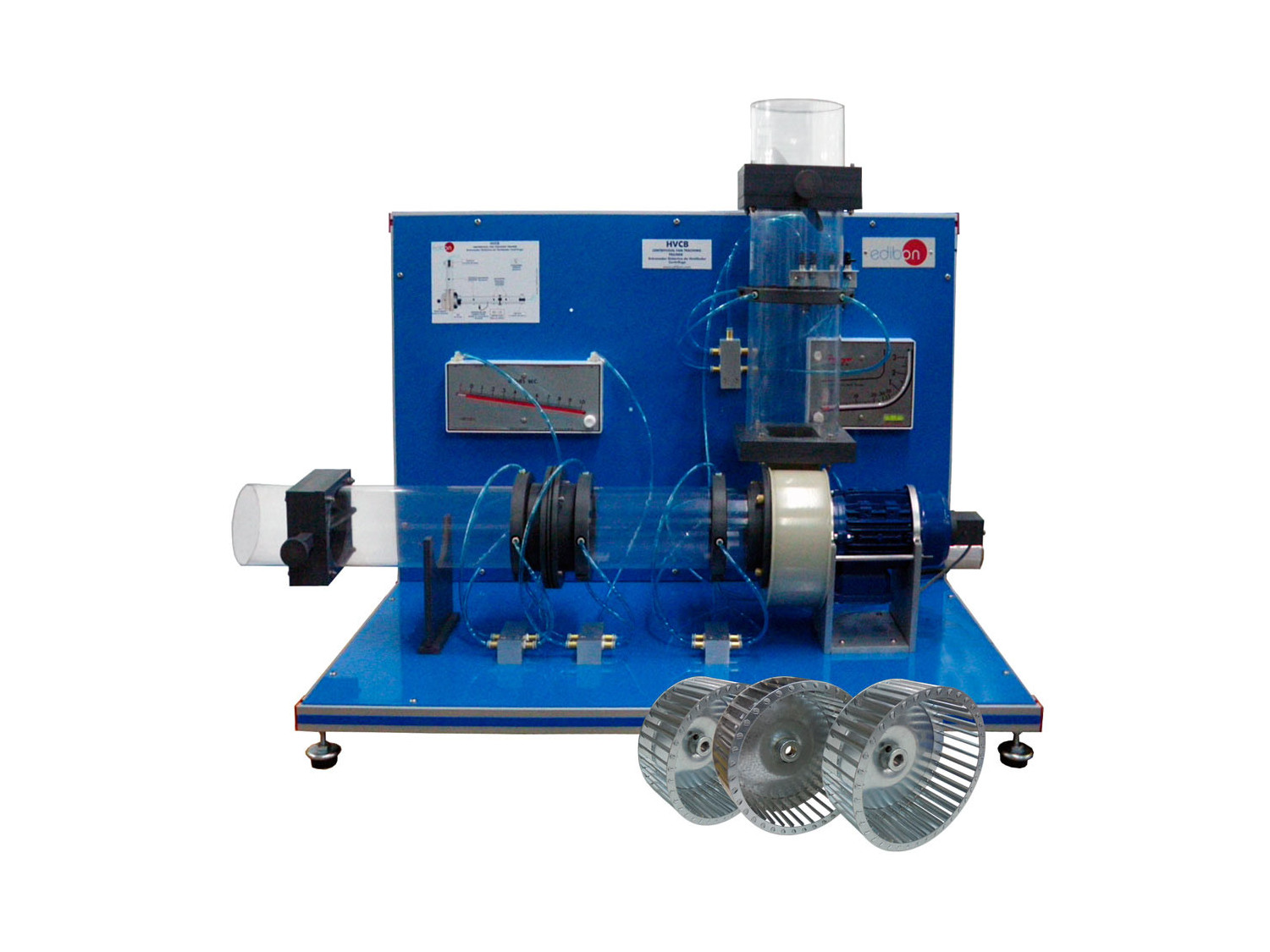

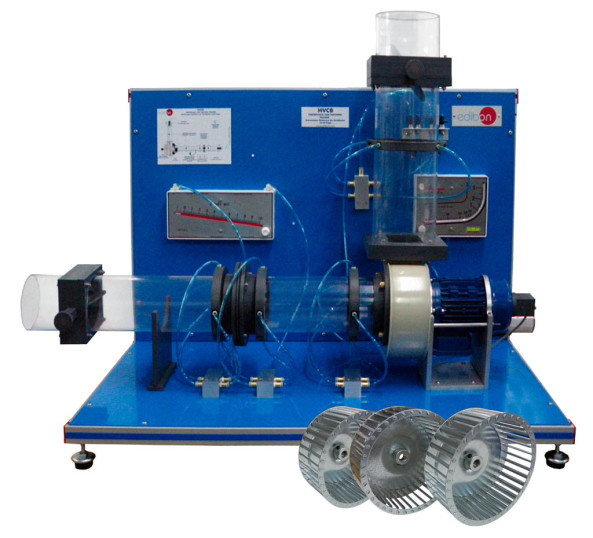

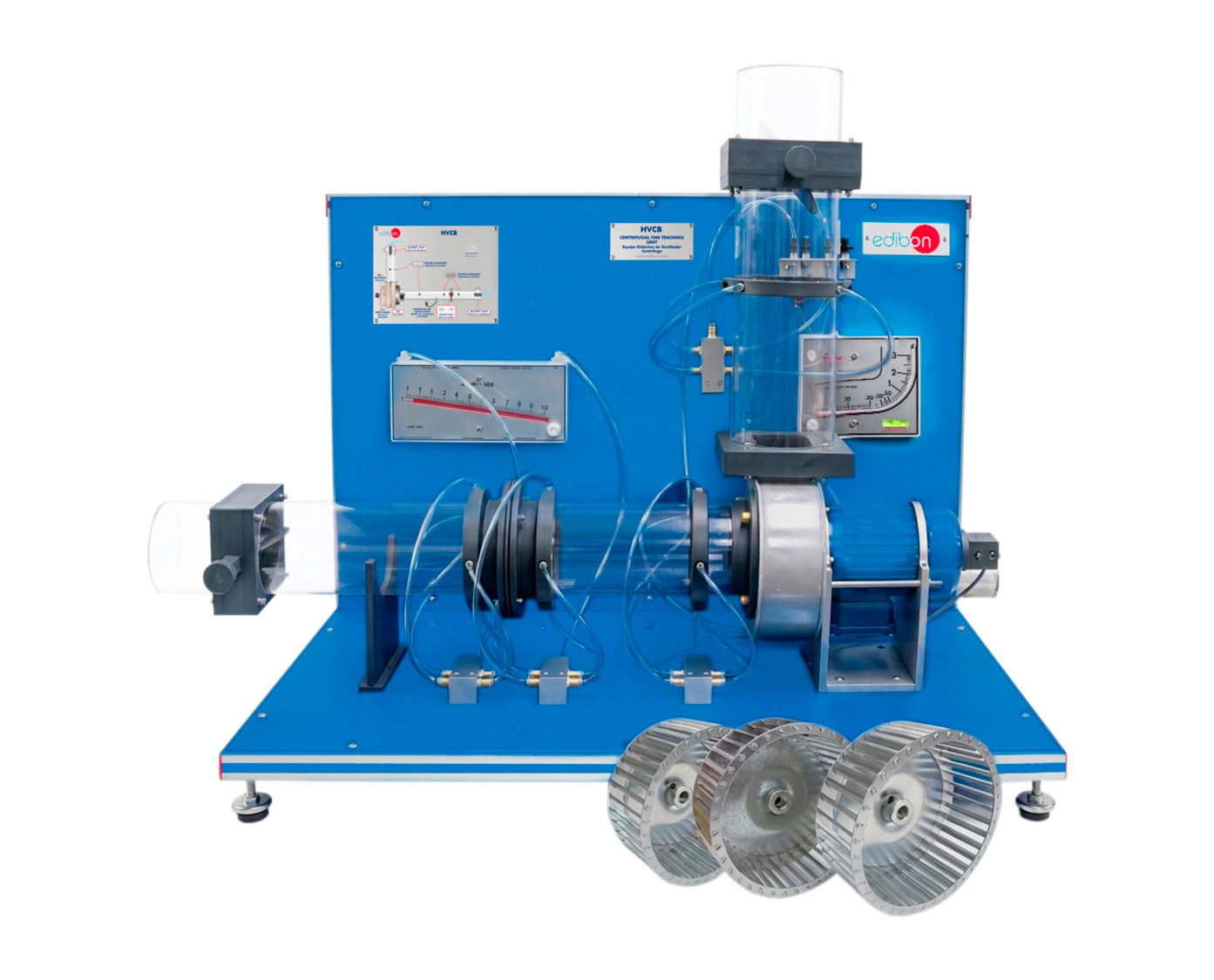

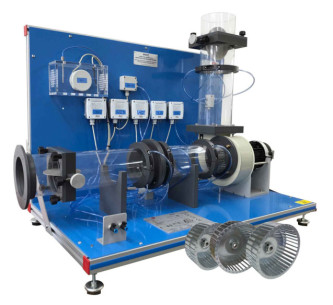

El Equipo Didáctico de Ventilador Centrífugo, "HVCB", permite estudiar las características de funcionamiento de un ventilador centrífugo. Para ello, el equipo realiza mediciones de caudal, velocidad, temperatura y humedad. Junto con los accesorios, se pueden realizar múltiples ensayos relacionados con los flujos de aire.

El elemento principal de este equipo es un ventilador centrífugo de velocidad variable, la cual se mide a través de un sensor de velocidad y mediante un vatímetro se determina la potencia consumida por dicho ventilador.

El equipo también dispone de un conducto de aspiración y un tubo de impulsión o descarga, ambos transparentes. El caudal de aire se puede regular mediante dos válvulas de mariposa, ubicadas a la entrada del tubo de aspiración y a la salida del tubo de impulsión.

El tubo de aspiración transparente dispone de una placa orificio para el cálculo del caudal de aire mediante un manómetro inclinado.

Otro manómetro inclinado se incluye para la medida de presión diferencial entre la entrada y la salida.

Para estudiar y analizar la influencia de las diferentes formas de pala, el equipo se suministra con un conjunto de tres turbinas intercambiables:

  • Con paletas curvadas hacia delante.
  • Con paletas curvadas hacia atrás.
  • Con paletas perpendiculares.

Se dispone también de medida de temperatura, de presión y de humedad para conocer las condiciones del aire de entrada.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Cálculo del caudal con una placa orificio.
  2. Cálculo de la curva típica de un ventilador a una velocidad de giro constante (turbina con los álabes curvados hacia delante).
  3. Cálculo de la curva típica de un ventilador a una velocidad de giro constante (turbina con los álabes curvados hacia atrás).
  4. Cálculo de la curva típica de un ventilador a una velocidad de giro constante (turbina con los álabes perpendiculares).
  5. Estudio de la dependencia del tipo de turbina. Comparación de los resultados de los diferentes tipos de álabes.
  6. Cálculo de la eficiencia del ventilador.
  7. Introducción a las leyes de similitud del escalado.
  8. Estudio del incremento de la presión estática.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Medida del rendimiento a velocidades constantes.
  2. Estudio y comparación de los resultados de las prácticas y los resultados calculados por los estudiantes.

Otras posibles prácticas (para ser realizadas con los Modelos y Accesorios opcionales):

  1. Medida de la presión estática en un conducto con una o dos tomas de presión (accesorios HVCC-C1TP o HVCC-C2TP).
  2. Medida del caudal en un conducto con una toma de presión con Pitot (accesorios HVCC-CTPP o HVCC-CTPG).
  3. Estudio de la influencia de enderezadores (accesorios HVCC-EFCG, HVCC-EFCP o HVCC-EFS).
  4. Estudio de la pérdida de carga de un obturador simétrico (accesorio HVCC-OS).
  5. Medida del caudal en un conducto con una tobera (accesorio HVCC-T2D).
  6. Medida de la distribución de presión alrededor de un cilindro sometido a un flujo que incide transversalmente (accesorio HVCC-CDP).
  7. Medida de las pérdidas de presión en diferentes elementos de tubería (accesorio HVCC-TA).
  8. Estudio del efecto de entradas de tuberías de diferentes formas (accesorio HVCC-TA).
  9. Estudio de la curva de enfriamiento (accesorio HVCC-TC).
  10. Determinación de los coeficientes de transferencia de calor de la curva de enfriamiento (accesorio HVCC-TC).

Posibilidades prácticas adicionales (Modelos y Accesorios opcionales):

  1. Medida de la presión total en la estela de un cilindro (accesorios HVCC-CDP y HVCC-CTPG).
  2. Determinación del coeficiente de arrastre de la distribución de presión en la estela de un cilindro (accesorios HVCC-CDP y HVCC-CTPG).
  3. Demostración de las bajas de estela (accesorios HVCC-CDP y HVCC-CTPG).
Ver más
