HVCC Equipo Didáctico de Ventilador Centrífugo, Controlado desde Computador (PC)

8.7.2.- VENTILADORES
COMPUTER CONTROLLED CENTRIFUGAL FAN TEACHING UNIT - HVCC

SISTEMAS INNOVADORES

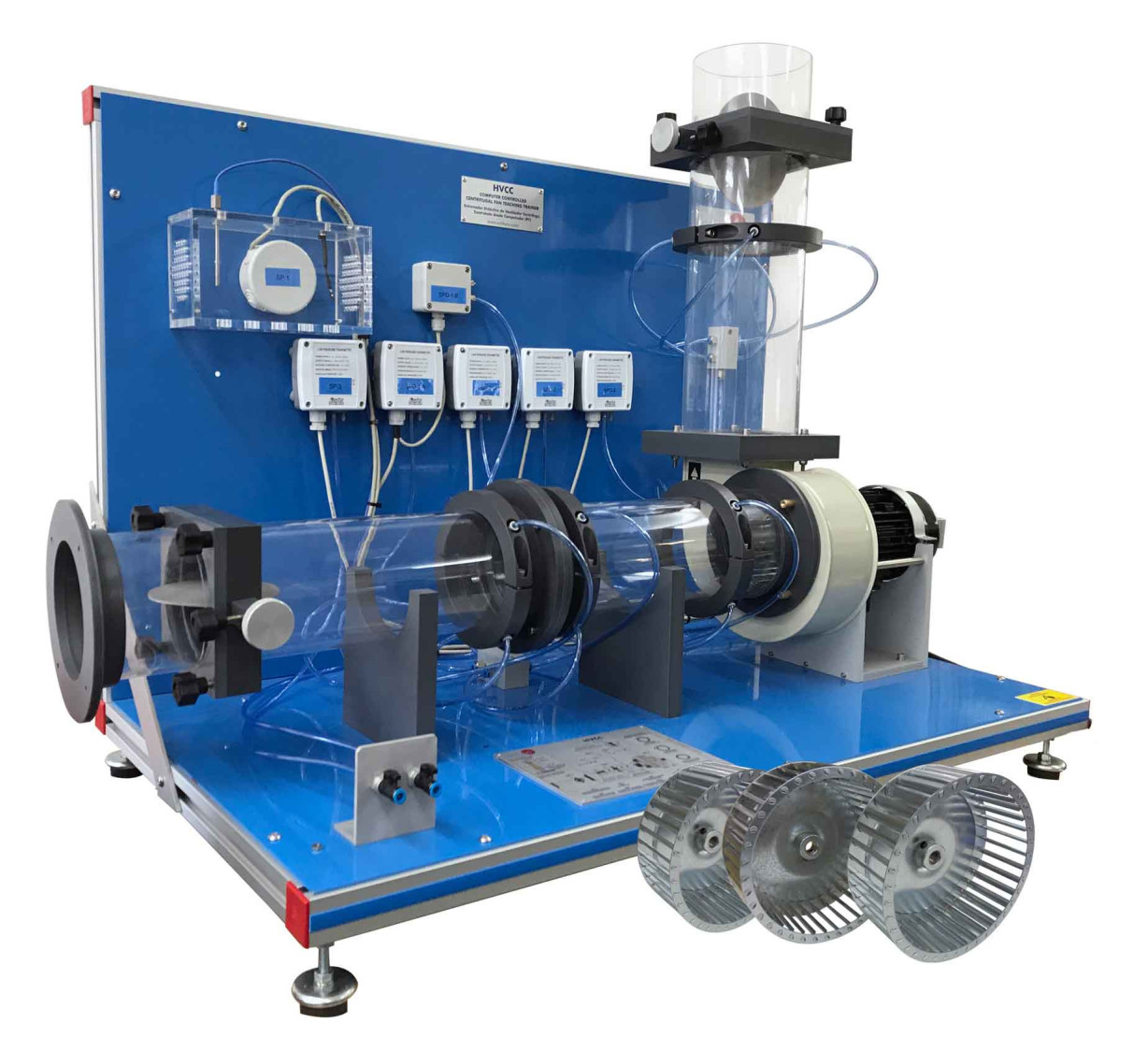

El Equipo Didáctico de Ventilador Centrífugo, Controlado desde Computador (PC), "HVCC", permite estudiar las características de funcionamiento de un ventilador centrífugo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Equipo Didáctico de Ventilador Centrífugo, Controlado desde Computador (PC), "HVCC", permite estudiar las características de funcionamiento de un ventilador centrífugo. Para ello,el equipo realiza mediciones de caudal, velocidad, temperatura, presión y humedad. Juntocon los accesorios, se pueden realizar múltiples ensayos relacionados con los flujos de aire.

El elemento principal de este equipo es un ventilador centrífugo de velocidad controladadesde computador (PC), la cual se mide a través de un sensor de velocidad y mediante unvatímetro se determina la potencia consumida por dicho ventilador.

El equipo también dispone de un conducto de aspiración y un tubo de impulsión o descarga,ambos transparentes. El caudal de aire se puede regular mediante dos válvulas de mariposa,ubicadas a la entrada del tubo de aspiración y a la salida del tubo de impulsión.

El tubo de aspiración trasparente dispone de una placa orificio para el cálculo del caudalde aire mediante un sensor de presión diferencial.

Otros dos sensores de presión diferencial se incluyen para la medida de presión en el conducto de aspiración y de impulsión.

Para estudiar y analizar la influencia de las diferentes formas de pala, el equipo se suministra con un conjunto de tres turbinasintercambiables:

  • Con paletas curvadas hacia delante.
  • Con paletas curvadas hacia atrás.
  • Con paletas perpendiculares.

Se dispone también de medida de temperatura, de presión y de humedad para conocer las condiciones del aire de entrada.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Cálculo del caudal con una placa orificio.
  2. Cálculo de la curva típica de un ventilador a una velocidad degiro constante (turbina con los álabes curvados hacia delante).
  3. Cálculo de la curva típica de un ventilador a una velocidad degiro constante (turbina con los álabes curvados hacia atrás).
  4. Cálculo de la curva típica de un ventilador a una velocidad degiro constante (turbina con los álabes perpendiculares rectas).
  5. Estudio de la dependencia del tipo de turbina. Comparacióncon los resultados de los diferentes tipos de turbinas.
  6. Cálculo de la eficiencia del ventilador.
  7. Introducción a las leyes de similitud del escalado.
  8. Estudio del incremento de la presión estática.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Medida del rendimiento a velocidades constantes.
  2. Estudio y comparación de los resultados prácticos y los resultados calculados por los estudiantes.

Posibilidades prácticas adicionales (Elementos adicionalesrecomendados):

  1. Medida de la presión estática en un conducto con una o dos tomas de presión (accesorios HVCC-C1TP o HVCC-C2TP).
  2. Medida del caudal en un conducto con una toma de presión con Pitot (accesorios HVCC-CTPP o HVCC-CTPG).
  3. Estudio de la influencia de enderezadores (accesorios HVCC- EFCG, HVCC-EFCP o HVCC-EFS).
  4. Estudio de la caída de presión con un obturador simétrico (accesorio HVCC-OS).
  5. Medida del caudal en un conducto con una tobera (accesorio HVCC-T2D).
  6. Medida de la distribución de presión alrededor de un cilindro sometido a un flujo que incide transversalmente (accesorio HVCC-CDP).
  7. Medida de las pérdidas de presión en diferentes elementos de tubería (accesorio HVCC-TA).
  8. Estudio del efecto de entradas de tuberías de diferentes formas (accesorio HVCC-TA).
  9. Estudio de la curva de enfriamiento (accesorio HVCC-TC).
  10. Determinación de los coeficientes de transferencia de calor de la curva de enfriamiento (accesorio HVCC-TC).
  11. Medida de la presión total en la estela de un cilindro (accesorios HVCC-CDP y HVCC-CTPG).
  12. Determinación del coeficiente de arrastre de la distribución de presión en la estela de un cilindro (accesorios HVCC-CDP y HVCC-CTPG).
  13. Demostración de las bajas de estela (accesorios HVCC-CDP y HVCC-CTPG).

Otras posibilidades que pueden realizarse con este equipo:

Otras posibilidades que pueden realizarse con este equipo:

Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.Este equipo puede usarse para realizar investigación aplicada.Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.Control del proceso del equipo HVCC a través de la interface de control, sin el computador.Visualización de todos los valores de los sensores usados en el proceso del equipo HVCC.Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.El usuario puede realizar otros ejercicios diseñados por él mismo.
