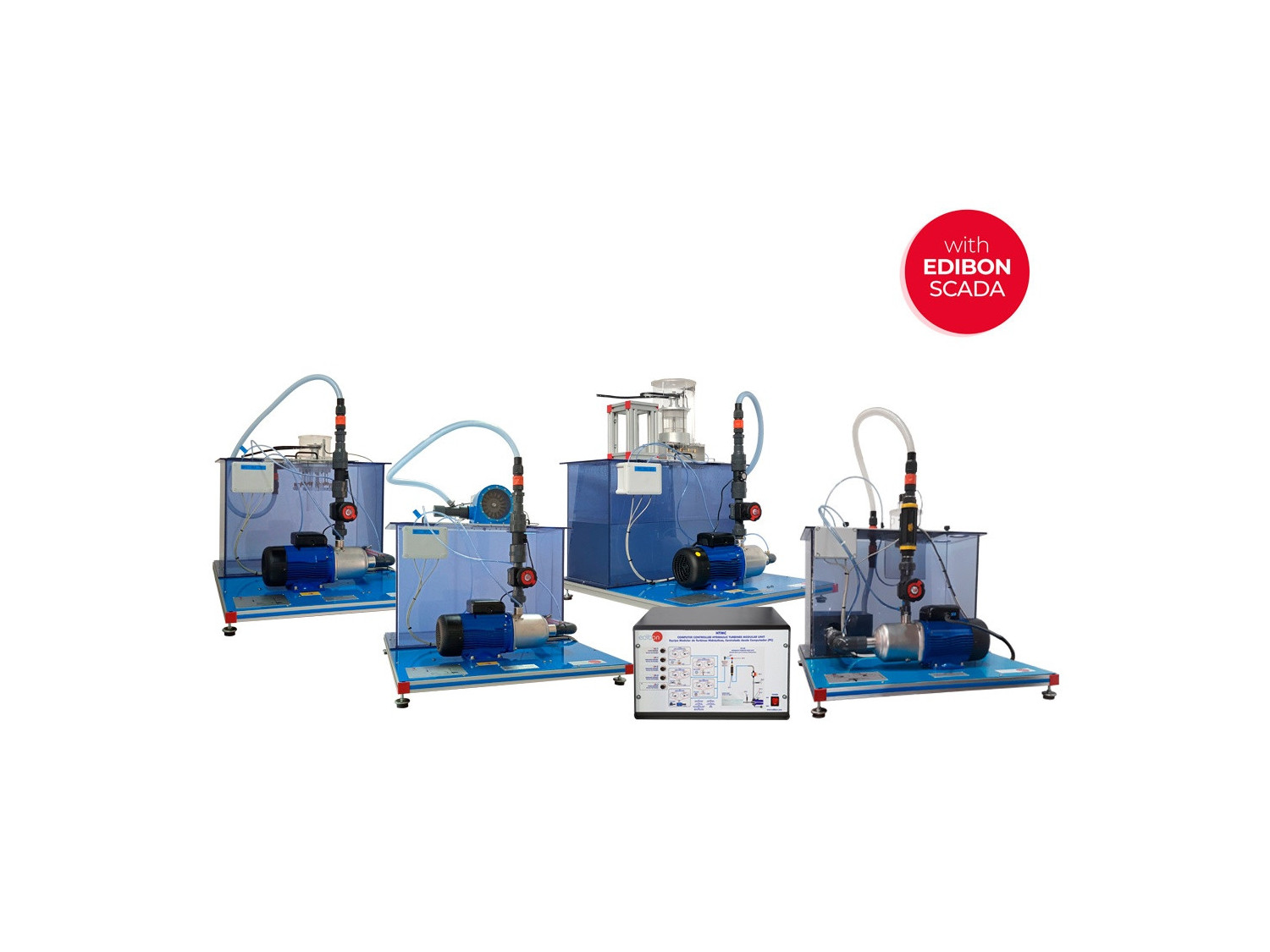

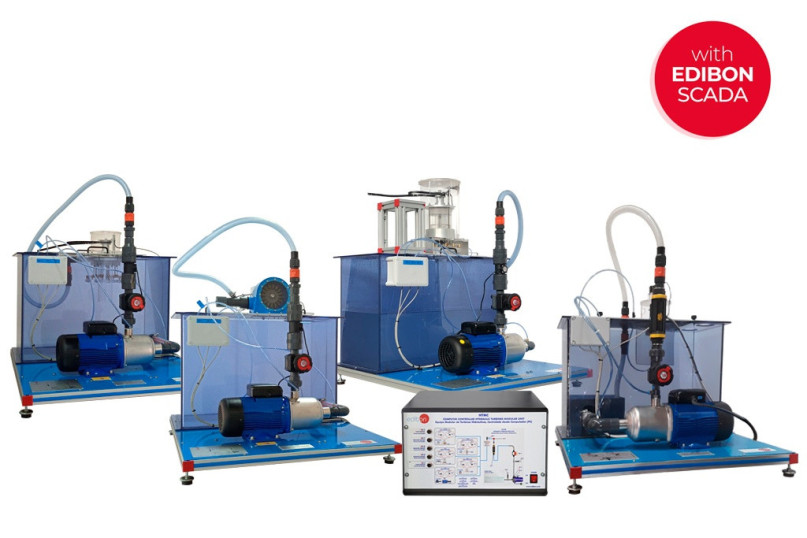

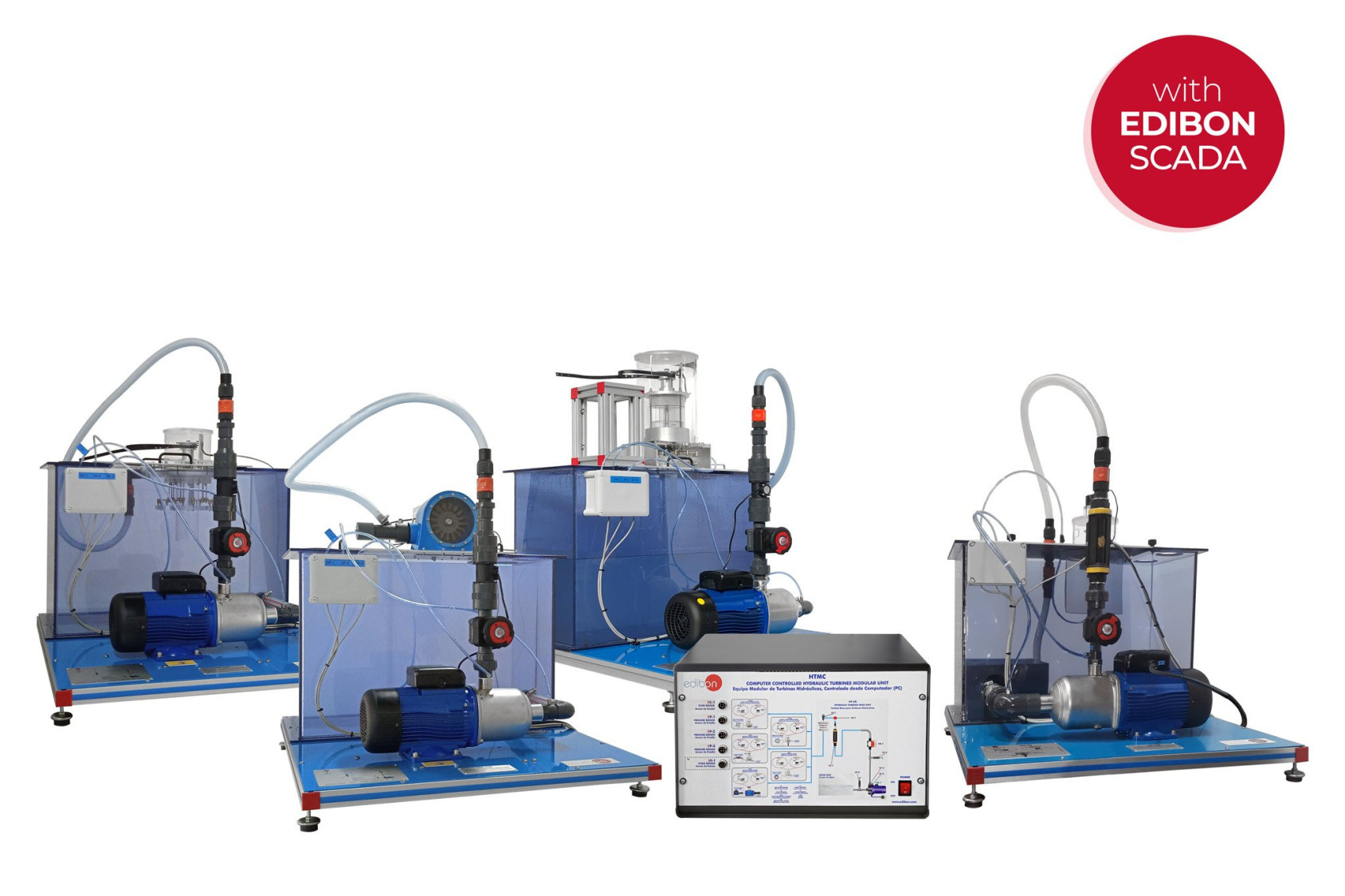

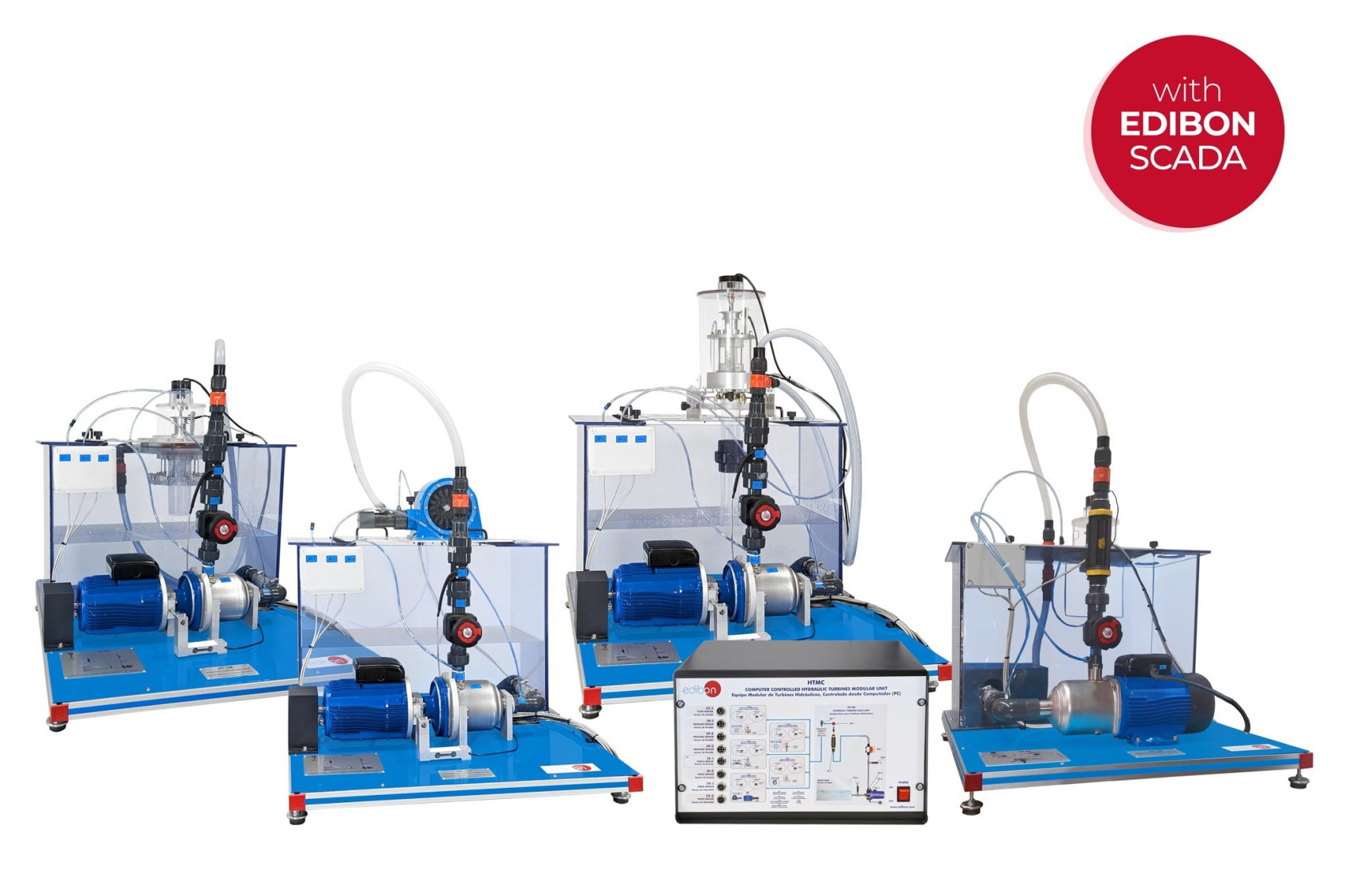

HTMC Equipo Modular de Turbinas Hidráulicas, Controlado desde Computador (PC)

Equipo Modular de Turbinas Hidráulicas, Controlado desde Computador (PC), "HTMC", ha sido diseñado por EDIBON para el estudio y la comparación de diferentes tipos de turbinas hidráulicas a pequeña escala, permitiendo la determinación de las características operativas de dicha turbina, determinación de las curvas de la eficacia hidráulica y mecánica, obtención de potencia hidráulica y mecánica, etc.

La Unidad Base para Turbinas Hidráulicas, "HT-UB", cumple las siguientes funciones:

• Elevar el fluido mediante una bomba controlada desde computador (PC) que permite al caudal impulsado pasar a través de la turbina, en la que deja parte de su energía provocando el giro de la misma, venciendo la resistencia exterior que provoca un freno electromagnético. Dicho freno está controlado por computador (PC) y permite variar la carga de frenado sobre la turbina.
• Medida de la presión en la entrada y en la salida de la bomba, con el fin de obtener su curva característica.
• Medida del caudal de agua, de la presión de la entrada de agua a la turbina y de la velocidad del eje de la turbina mediante diferente instrumentación.
• El conjunto bomba-turbina dispone de un depósito y un sistema de tuberías, que permiten trabajar constantemente con fluido recirculado para evitar el consumo indiscriminado de agua.

El suministro mínimo consiste en dos elementos principales: la Unidad Base para Turbinas Hidráulicas, "HT-UB", y al menos uno de los elementos requeridos descritos a continuación.

Elementos requeridos (al menos uno) (No incluidos):

• HT-F: El Modelo de Turbina Francis (PC), "HT-F", consta de una turbina Francis a pequeña escala, con una válvula que permite regular el flujo y que dispone de un distribuidor con palas directrices ajustable que permite controlar el ángulo de incidencia del agua en la turbina.

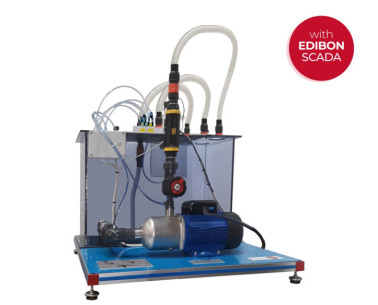

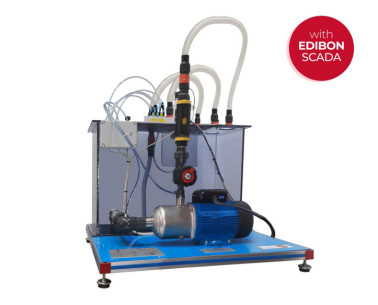

• HT- FA: El Modelo de Turbina de Flujo Axial, "HT-FA", consiste en una turbina a pequeña escala con entrada de flujo axial, de una etapa. Dispone de ocho inyectores que actúan de distribuidores de agua hacia el rotor, cuatro de los cuales tienen un ángulo de incidencia de 20° y los otros cuatro de 30°. De este modo se pueden estudiar las diferencias en el régimen de trabajo al variar los ángulos de entrada en la turbina a través de ocho válvulas que permiten el paso del agua a los diferentes inyectores.

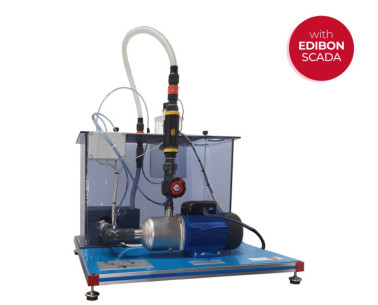

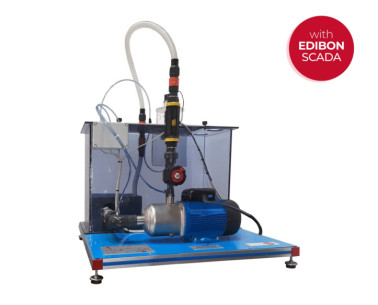

• HT-FR: El Modelo de Turbina de Flujo Radial, "HT-FR", consta de una turbina de flujo radial a pequeña escala con dos boquillas a 90° con relación a la dirección perpendicular del eje de rotación.
• HT-P: El Modelo de Turbina Pelton, "HT-P", consta de una turbina Pelton a pequeña escala, con una válvula que permite regular el flujo. La turbina dispone de un rodete PELTON formado por 16 álabes, las cuales son claramente visibles a través de la cubierta transparente de la turbina.

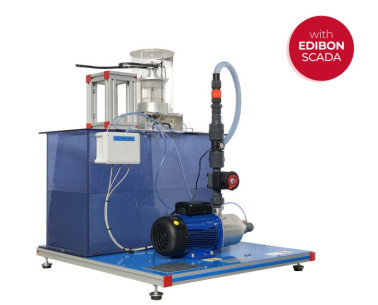

• HT-K: El Modelo de Turbina Kaplan, "HT-K", consta de una turbina Kaplan a pequeña escala que dispone de un distribuidor con palas directrices ajustables, que permiten controlar el flujo de agua en la turbina.
