El Equipo para Demostración de la Fuerza de Coriolis, "MDFC", diseñado en EDIBON, permite demostrar visualmente el efecto Coriolis (fuerza) en un sistema de referencia rotatorio, utilizando un chorro de agua como masa en movimiento.
Expansiones
Laboratorios
NOTICIAS RELACIONADAS
Descripción General

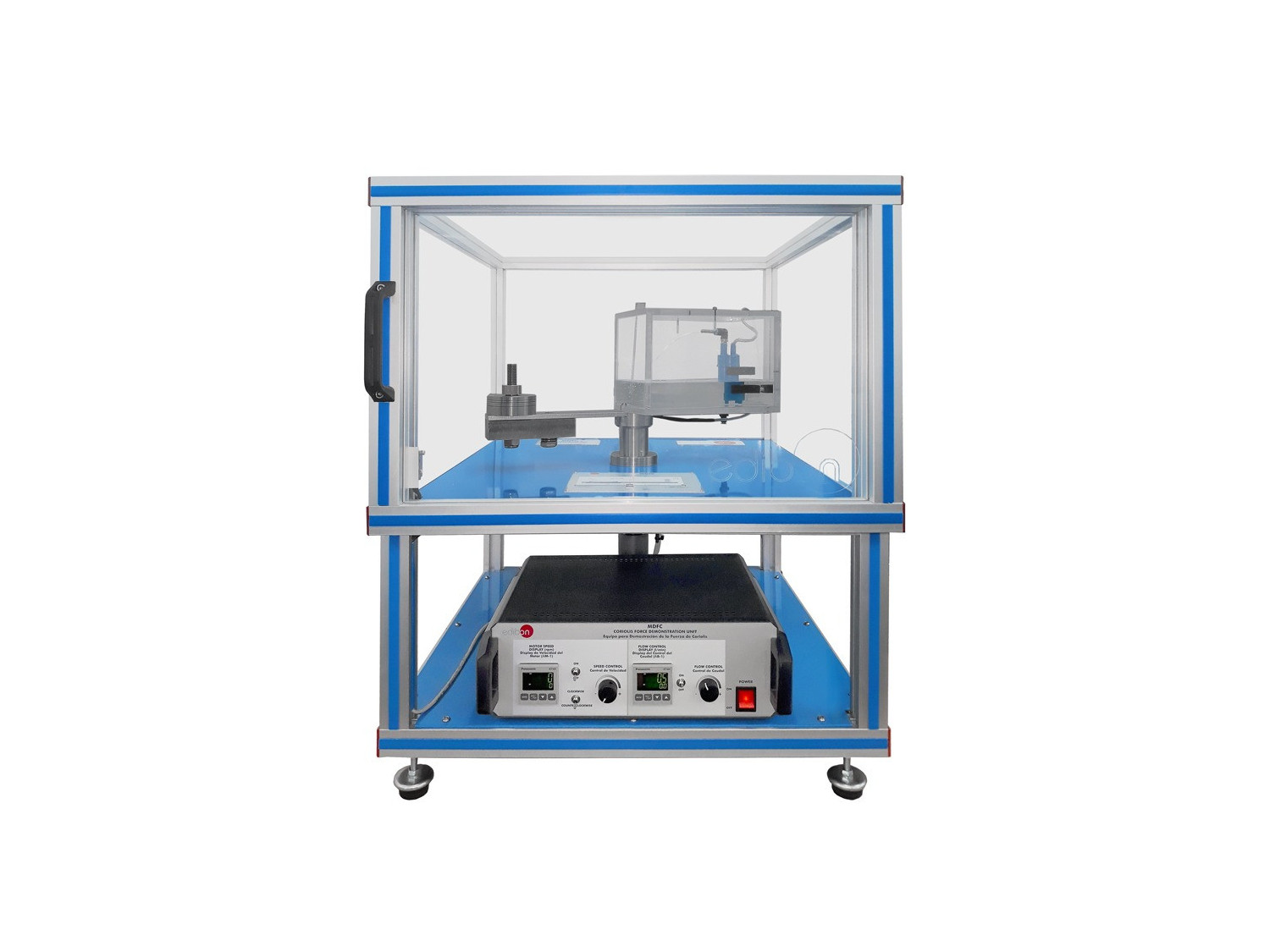

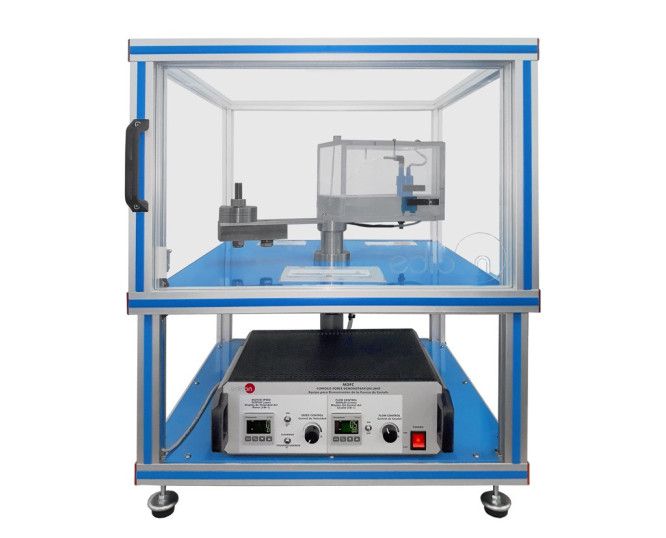

El Equipo para Demostración de la Fuerza de Coriolis, "MDFC", diseñado en EDIBON, se utiliza para observar la desviación de un chorro de agua generado por una bomba acoplada a un brazo giratorio que gira a diferentes velocidades en un plano horizontal. Un motor controlado electrónicamente gira el brazo a distintas velocidades.
La bomba se sumerge en un tanque de agua transparente y lanza un chorro de agua en el tanque. Este chorro se dirige hacia el centro de rotación del brazo giratorio en un circuito cerrado.
El chorro de agua se desvía bajo el efecto Coriolis dependiendo de la velocidad y dirección de rotación, así como del caudal de agua de la bomba. La desviación se puede observar en el tanque de agua y puede determinarse mediante una regla situada en el tanque, así como con una varilla de medición que se puede ajustar para que el chorro golpee en ella.
Se ha añadido un contrapeso a la bomba para equilibrar el sistema y evitar oscilaciones.
El equipo incluye una consola electrónica con un controlador de velocidad para el motor y una pantalla digital para visualizar las distintas velocidades del motor, un controlador de caudal para la bomba y una pantalla digital para la velocidad del chorro de agua.
Todo el equipo se encuentra dentro de unos paneles de seguridad que permiten la desconexión automática del equipo ante la apertura de la tapa.
De manera opcional EDIBON recomienda el elemento Cámara de Acción, "C-ACAM", para visualizar y/o grabar la desviación del chorro de agua.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de la influencia de la desviación de un chorro en función de la velocidad de rotación y de la dirección de rotación.
- Estudio de la influencia de la desviación de un chorro en función del caudal de una bomba y de la dirección de rotación.
- Comparación de la desviación experimental del chorro y la esperada teóricamente para distintas velocidades de rotación.
- Comparación de la desviación experimental del chorro y la esperada teóricamente para distintos caudales de agua.
- Comparación de la desviación experimental del chorro para cada sentido de rotación.
EQUIPOS COMPLEMENTARIOS
Equipo de Balanceo de Masas Reciprocantes, Controlado desde Computador (PC)
Equipo de Estudio y Análisis de Levas
Equipo para Estudio de Fuerza Centrífuga
Giroscopio
Equipo de Reguladores Centrífugos
Equipo de Equilibrio Dinámico/Estático
Equipo de Equilibrio Simple
Equipo de Volante de Inercia
Equipo de Rueda y Eje (Torno)
Equipo de Rueda y Eje diferencial (Torno Diferencial)

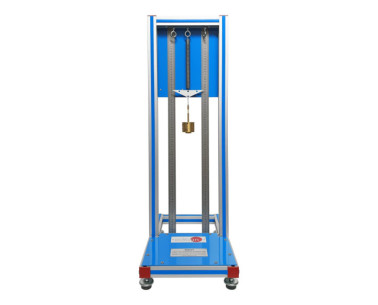

Equipo para Estudio de Ley de Hooke
